Неисправность гидробака

Вначале теория

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

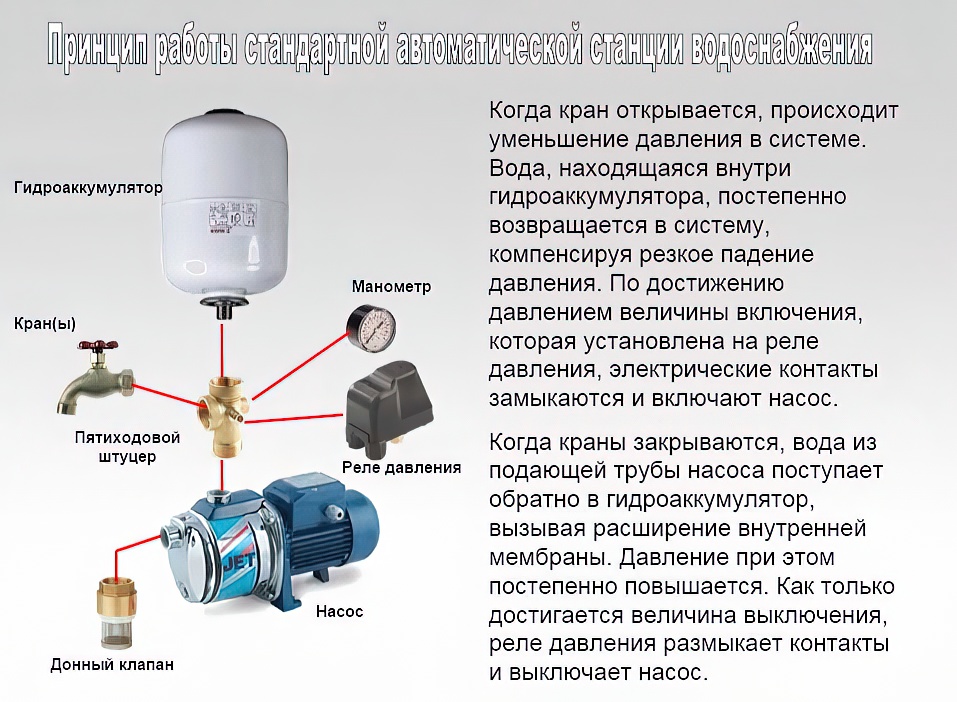

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Самостоятельное исправление поломок или вызов специалиста

Ремонт аккумулирующего бака для людей, постоянно имеющих дело с инструментами и оборудованием, кажется простым делом. Чтобы снять ниппель и установить новую деталь с полной герметичностью, требуется сноровка и знания. Раскрутить винты старого фланца и заменить мембрану проще, но без подходящего ключа это сделать не получится. Отверстие в корпусе можно ликвидировать только сваркой, для работы потребуется специалист. Потребителям достаточно проводить регулярное обслуживание гидробака, а сложный ремонт доверить представителям сервисного центра.

При значительных повреждениях и износе узлов гидроаккумулятора рекомендуется покупка нового оборудования.

Источник

Как заменить гидроаккумулятор в насосной станции. Замена фланца гидроаккумулятора

Обычно это происходит так: на его корпусе появляются ржавые подтёки, начинается подкапывание. Так как насосная станция находится под постоянным давлением воды, несвоевременный её ремонт может привести к неприятным последствиям. Поэтому, как только на фланце стала проступать ржавчина – его необходимо заменить.

Производители гидроаккумуляторов не скрывают, что фланец является расходной деталью, поэтому в магазинах сантехники никогда не было дефицита этого товара. Фланцы изготавливаются из разного материала: пластика, нержавейки, обычного металла. Отличаются эти изделия только ценой. В этой статье покажем порядок замены фланца гидроаккумулятора.

Перед заменой отключаем насосную станцию от электричества. Затем открываем кран холодной воды и сливаем её из труб и бака. Далее откручиваем гибкий шланг, соединяющий корпус станции с гидроаккумулятором. Из бачка польётся остаток воды, поэтому надо подставить под неё какую-нибудь ёмкость.

При осмотре детали стало понятно, что металл проржавел на сквозь и требует замены. В магазине сантехники был приобретён такой же фланец, только с пластиковой вставкой в месте контакта с водой. Надеемся, пластмасса защитит его от ржавчины.

Устанавливаем фланец на станцию в обратном порядке. Сначала прикручиваем его к корпусу, затягивая болтами с гайками.

На фланце, который мы сняли с гидроаккумулятора, диаметр отверстия равнялся ¾. На новой детали- 1 дюйм. Поэтому необходимо использовать муфту для перехода с большего диаметра на меньший. Для исключения протечек в месте соединения желательно использовать льняную паклю и пасту Unipak, или любой другой влагостойкий герметик.

Обматываем резьбу на фланце паклей, наносим немного пасты и закручиваем муфту газовым ключом. Затем прикручиваем гайку шланга.

Теперь необходимо накачать воздух в баке гидроаккумулятора. Подсоединяем обычный насос к ниппелю и доводим давление воздуха до 1,5 Бар.

Чтобы запустить насосную станцию в работу, в её корпус необходимо добавить 1,5 л воды. Для этого откручиваем пробку на заливной горловине и наливаем туда воду.

Включаем станцию в розетку. Бак начнёт заполняться водой, закачивая её из скважины. Если по каким-то причинам давление на станции не поднимется до определённых значений, это значит, что в неё попал воздух. В этом случае надо повторить всю процедуру заново: выключить станцию из розетки, налить в неё воду и запустить двигатель. Как только аппарат наберет давление 2,5-3 Бар, станция выйдет в рабочий режим и отключится.

В дальнейшем от вас потребуется время от времени проверять её на наличие подтёков.

Ремонт

Распространенными неисправностями являются: поломка воздушного обратного клапана (ниппеля) и повреждение мембраны. Обратный клапан можно заменить, поставив от автомобильной шины. В большинство гидроаккумуляторов и баков они подходят. Повреждение мембраны можно устранить только в ремонтопригодных (разборных) устройствах. Я сам это пару раз успешно делал. Нужно разобрать бак, вынуть мембрану, тщательно ее вымыть и высушить, найти место повреждения, обезжирить, заклеить или завулканизировать его

При выборе клея обязательно обратите внимание на то, водостойкий ли он, эластичный ли, может ли он использоваться для повышенных температур (для расширительного бака), может ли контактировать с пищевыми продуктами (для гидроаккумулятора)

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

У меня такой вопрос — можно ли в качестве гидроаккумулятора использовать емкость с одним вводом. Вода сожмет воздух внутри емкости и, тем самым, выполнит функцию демпфера? Я имею в виду, что мембраны в конструкции нет. Читать ответ.

Система отопления с принудительной циркуляцией. Организация принудительной циркуляции теплоносителя в контурах системы отопления.

Заливаем теплоноситель. Как заменить в системе отопления антифриз. Как правильно заполнить систему отопления теплоносителем, выбрать между водой и .

Система обогрева труб, чтобы не промерз зимний водопровод. Своими рука. Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з.

Газ в дом автономно. Реально ли это? Личный опыт. Отзыв. Ошибки монтаж. Обзор опыта автономной газификации, установки газгольдера для сжиженного газа. Т.

Герметичное резьбовое соединение труб. Сантехнический клей — герметик. Как правильно соединить на резьбе трубы в трубопроводе? Обеспечение герметичност.

Личный опыт подбора газовой горелки для отопления по характеристикам к. Как правильно выбрать газовую горелку для отопления. Советы. Личный опыт. Отзыв.

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Проблемы, возникающие с расширительным баком

Какие же существуют проблемы, которые могут возникнуть с расширяющим баком? Первая в списке стоит обычная поломка бака. Причины поломок существует всего две: либо обычный износ либо же повреждение внутренней камеры. Именно поломки обнаружить можно довольно легко, для этого достаточно просто надавить на ниппель.

Если надавив, пойдет воздух и будет присутствовать характерный звук. Это значит, что бак находится в рабочем состоянии. Но если же пойдет вместо воздуха вода, то значит, требуется заменить мембрану, а может и сам бак.

В котле обычно встроен сам бак. Как раз такие запасные части искать и не надо, можно просто установить внешний бак, а на место старого поставить просто заглушку.

Конструктивные отличия

Прежде всего, нужно понимать — гидроаккумулятор и расширительный бак, несмотря на заверения некоторых недобросовестных менеджеров, это не одно и то же. Их конструктивные отличия обусловлены спецификой применения. Установка расширительного бака в качестве гидроаккумулятора чревата неприятными последствиями.

Суть в том, что в расширительном баке для системы отопления мембрана делит внутренний объем пополам. Изначально воздух, закачанный в нижнюю половину, создает давление достаточное для того чтобы мембрана была полностью прижата к внутренней поверхности. По мере повышения температуры теплоносителя, его объем увеличивается, давление возрастает и в верхнюю половину начинает поступать вода, отжимая мембрану. Соответственно, воздух в нижней половине сжимается. Гидроаккумулятор отличается тем, что в нем установлена баллонная мембрана, поступая в которую вода не контактирует с внутренними стенками.

Закрытые расширительные баки: с диафрагменной мембраной, с баллонной мембраной

Рассматривания отличия расширительного бака от гидроаккумулятора необходимо понимать, что работают они в разных условиях. Изменение объема жидкости в системе отопления незначительно, кроме того происходит это медленно, без резких рывков. Однако температура может достигать 90 °C. Потому первое требование к такой мембране это устойчивость к длительному воздействию высокой температуры

Для баллонной мембраны в гидроаккумуляторе холодного водоснабжения устойчивость к воздействию высокой температуры не столь важно, но способность работать в режиме частого растяжения/сжатия является ключевой

К сожалению универсального материала, одинаково устойчивого и к воздействию высокой температуры, и к регулярным растяжениям, не бывает. Мембраны в современных расширительных баках изготовлены из таких материалов:

— NATURAL — может эксплуатироваться при рабочей температуре от -10 до 50 °С. Чрезвычайно эластичный материал, однако по мере эксплуатации может происходить частичная диффузия. Натуральная каучуковая резина может быть использована как для питьевой, так и технической воды;— BUTYL — возможна эксплуатация при температуре от -10 до 100 °С. Более устойчивая с точки зрения диффузии, но не такая эластичная, как NATURAL. Синтетическая бутиловая резина может быть использована в качестве мембраны гидроаккумулятора;— EPDM – работает при температуре от -10 до 100 °С. Более проницаема для воды, чем BUTYL. Синтетическая этилен/пропиленовая резина устанавливается в баках для питьевой или технической воды;— SBR – допустима эксплуатация при температуре от -10 до 100 °С. Менее эластична Применяется исключительно в расширительных баках системы отопления, не достаточно эластична для установки в гидроаккумуляторах;— NITRIL – работает при температуре от -10 до 100 °С. Устойчива к воздействию активных сред.

Сфера применения компенсационных баков не ограничивается отопительными системами и водоснабжением, они с успехом используются для хранения огнегасящей жидкости в автоматических системах пожаротушения, а также в составе модуля порошкового пожаротушения.

Вне зависимости от типа гидроаккумулятор и расширительный бак являются неотъемлемой частью любой системы жизнеобеспечения и обеспечивают высокий уровень комфорта и безопасности проживания.

Выбор гидроаккумулятора, расширительного бака. Обслуживание. Эксплуатация. Ремонт. (10+)

Гидроаккумулятор, расширительный бак. Особенности выбора

Гидроаккумулятор и расширительный бак предназначены для немного разных целей, но устроены практически одинаково, так что я объединил их в одной статье. Гидроаккумулятор предназначен для накопления воды в системе автономного водообеспечения, защиты системы от избыточного давления, исключения частого включения насоса. Расширительный бак устанавливается в систему отопления. Он защищает ее от избыточного давления, которое может возникать при расширении воды (или другого теплоносителя) от повышения температуры. Ключевым отличием гидроаккумулятора от расширительного бака является то, что расширительный бак должен работать при достаточной температуре, к гидроаккумулятору для холодной воды такие требования не предъявляются. Но зато для большинства гидроаккумуляторов высокие требования к качеству материала мембраны, так как они используются в подаче воды, которая может употребляться в пищу. Для расширительного бака такие требования менее критические.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л;
• запорная арматура;
• шаровой кран;
• полдюймовый кран;
• крепежные детали (шайбы и гайки);
• уплотнитель (герметик);
• резиновые прокладки;
• ниппель;
• фитинги (тройник, черверник).

Порядок изготовления:

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Для надежного закрепления все соединения необходимо заделать герметиком.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

https://youtube.com/watch?v=nNuISeaxoU8%3F

Как заклеить грушу гидроаккумулятора. Порвалась мембрана в гидроаккумуляторе, что делать?

Не редким случаем причиной выхода из строя гидроаккумулятора может служить повреждение резиновой мембраны. Для того что бы раньше установленного срока износ мембраны не наступил, нужно регулярно проверять давление газа. Однако, спустя какое то время все равно придется произвести замену резиновой мембраны с расширительного бака.

Многие владельцы используют гидроаккумуляторы даже с порванной мембранной, теоретически это возможно, но тем самым во время эксплуатации ухудшаются свойства функциональности гидроаккумулятора. Но все же лучше, не оставлять без внимания поврежденный элемент. Так как это может служить образованию коррозии на стенках накопительного бака, потому что вода поступающая из скважины проникает в ту часть корпуса бака непосредственно предназначенную для воздуха.

Этапы производства работ по замене мембраны гидроаккумулятора

• Первое что необходимо сделать, это отключить от эл. питания насосную станцию и слить воду с помощью открытия водопроводных кранов;
• Далее необходимо отсоединить  подводящий шланг, для полного слива остатков воды из бака, а так же необходимо просушить бак;
• Теперь Вам потребуется открутить болты фланцевого соединения;
• И отсоединить крышку снабженную манометром.

Теперь же можно произвести снятие мембраны из бака. На место старой дефектной мембраны необходимо установить новую промытую резиновую мембрану соответствующего объема. Далее необходимо установить баллон на место и произвести установку крышки и завинтить все болты. Гидроаккумулятор аккуратно устанавливаем на место и произвести с начало закачку воды в бак, а уже за потом воздуха. Воздух нагнетается до тех пор пока в системе не установиться давление в 2 атмосферы.

Как проявляется износ мембраны в гидроаккумуляторе

Если у Вас вода из крана поступает скачкообразно, неравномерно, т.е когда струя становиться то толще, то внезапно тоньше и наблюдаются в тоже время всплески, а на датчике давления стрелка скачкообразно падает до 0,  налицо видно, что неисправность кроется в резиновом баллоне. Необходимо произвести следующую операцию для того что бы осуществить проверку системы, необходимо нажать на золотник ниппеля для полного стравливания воздуха. Если по окончанию проводимой операции покажется вода, то это произошел разрыв мембраны.

А если вода так и не поступает, то груша исправна. И необходимо искать причину нарушения работоспособности гидроаккумулятора в чем то другом. Например, если в системе резко упало давление, то есть вероятность того что трещина появилась в металлическом корпусе. Если повреждение имеет место, и оно не значительное, то можно его заделать с помощью холодной сварки.

Подробная видео инструкция « Как осуществить замену старой мембраны в гидроаккумуляторе «. Данная инструкция поможет Вам увидеть своими глазами как правильно произвести замену мембраны в гидроаккумуляторе, без каких либо проблем.
