Как сделать фрезер из болгарки своими руками

Фрезер по дереву из болгарки своими руками

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

  1. Шлифмашина либо дрель с работающим мотором.
  2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
  3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
  4. Сварочный агрегат.
  5. Крепёжные компоненты.
  6. Обычный комплект слесарных инструментов.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

  1. Основа либо рама.
  2. Рабочая стойка.
  3. Электропривод.
  4. Электрический мотор.
  5. Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее

Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

  1. Частота верчения электромотора.
  2. Мощь электрического мотора.
  3. Масштабы рабочего стола.
  4. Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

  1. Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
  2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
  3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

  • использование насадки только для древесных изделий;
  • работа проводится в перчатках;
  • агрегат должен быть надежно закреплен;
  • скорость работы минимальная;
  • перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
  • механизм необходимо держать в одной плоскости, не допуская перекосов;
  • замена насадки производится при отключённом электропитании.

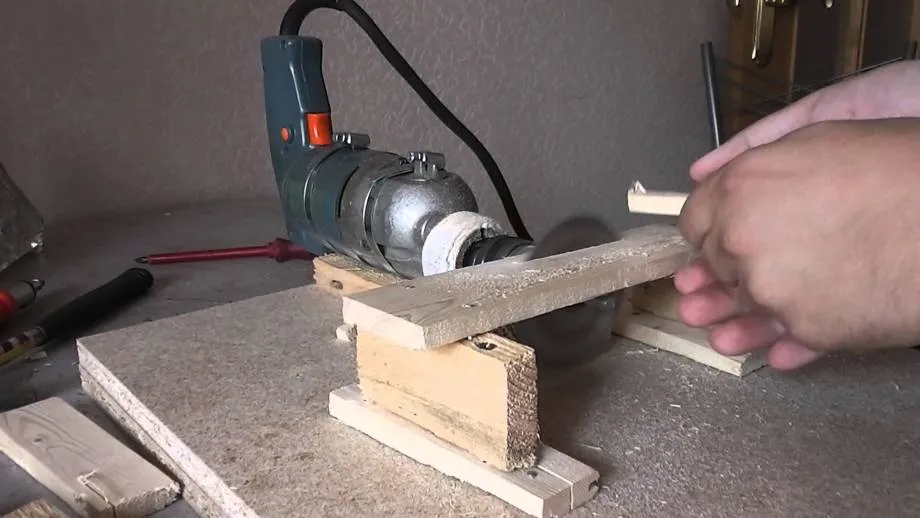

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Originally posted 2018-04-18 12:10:17.

Шаг третий: готовим станину для мини-фрезера

Во-первых, здесь было необходимо отрезать два куска квадратного профиля 20×20 мм длиной 20 см и ещё два – 25×25 мм, длиной 2,5-3 см. Это можно сделать как на станке, так и при помощи простой болгарки. Мне показалось более удобным использовать станок.

Режем металлический квадратный профиль на отрезки необходимой длины

Сборка станины

Теперь в работу вступает сварочный аппарат. На столе укладываем основание. На него на прихватки фиксируем направляющие – более длинные отрезки квадратного стального профиля. Не следует сразу проваривать швы. Это приведёт к тому, что их поведёт, и всю работу придётся переделывать. Для начала, достаточно лишь прихватить на пару точек – с одной и другой стороны.

Короткие и более широкие отрезки квадратного профиля фиксируются на кронштейне (также на прихватки). После этого, они надеваются на направляющие, чтобы было ясно, не перекошены ли стойки. Если со слов сложно понять ход работы, можно посмотреть на фото ниже. Здесь сразу станет понятно, каким образом собрать основу.

Вот так должна выглядеть станина. Она пока держится лишь на прихватках

Выяснив, что всё в порядке можно полностью проварить швы (не снимая кронштейн с направляющих). После этого, можно переходить к работе с зажимной системой кронштейна.

Швы основательно провариваются, после чего кронштейн можно снять с направляющих

Доводим до ума кронштейн: монтируем зажим для болгарки

Для того, чтобы была возможность зажать болгарку в кольце кронштейна, в верхней его части выпиливаем проём, а с торца навариваем длинную гайку с одной стороны и короткую с другой. При этом, короткую (простую) гайку рассверливаем так, чтобы болт свободно сквозь неё проходил.

Зажимной механизм кронштейна готов, можно пользоваться

Теперь необходимы дополнительные фиксаторы. В их роли выступят металлические уголки, которые я вырезал из листа оцинковки. К самому кронштейну они будут крепиться при помощи сварки, а к болгарке – фиксироваться болтами, вкрученными в посадочные гнёзда рукоятки.

Вот так выглядят крепёжные уголки. Они пока ещё не приварены к кронштейну

Из-за того, что кронштейн свободно двигается по направляющим, нужно было продумать фиксаторы. Для этого, в квадратном профиле были просверлены отверстия под болты, в которых нарезана подходящая резьба. К шляпкам болтов были приварены лепестки для удобства вращения. Получилось некое подобие «барашков».

Просверливаем отверстия, а после нарезаем в них резьбу

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

  • устойчивое основание;
  • подвижная/неподвижная столешница с разлинованной рейкой;
  • привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

  • неподвижный стол – подвижный инструмент;
  • подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

  • зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
  • вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
  • обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

  • соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
  • к каркасу прикрепите лист ДСП или фанеры;
  • сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
  • внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
  • на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
  • все поверхности ошкурьте и покрасьте;
  • тумблер включения инструмента для комфортного использования можно закрепить.

фотографий

Все шляпки саморезов (болтов, винтов) должны быть утоплены и не выступать над поверхностью рабочей области.Учитывайте, что направляющие рейки должны быть съемными, разные заготовки требуют различного их расположения. Удобнее всего их фиксацию производить с помощью саморезов. Инструмент должен располагаться удобно и доступно для быстрой замены рабочей насадки (фрезы, диска и т. д.).

Ручные

Самый легкий вариант – переделать болгарку в ручную фрезеровочную машинку. Учтите, в этом случае необходима надежное закрепление обрабатываемой детали – с помощью тисков или зажимов, дабы исключить вероятность вибрации или сдвига заготовки. Переделать болгарку в ручной фрезер можно несколькими способами. Здесь приведен один из них.

Сначала изготовьте по чертежам базовое основание инструмента. Идеальным вариантом будет база из металлического листа достаточной толщины и веса, ведь масса основы прямо влияет на устойчивость устройства. Затем сделайте фиксирующую пластину – кронштейн для удержания УШМ. Материал тот же, что и у основания. Нужно сделать отверстие под заднюю часть инструмента, ту, где находится рукоятка. Вырежьте заготовки той формы, которой желаете.

К концам изделия приварите отрезки труб квадратного сечения – для перемещения по вертикально расположенным направляющим. Направляющими послужат более длинные отрезки труб квадратного сечения, но с меньшим диаметром. Их нужно приварить к основанию. Для повышения надежности фиксации инструмента можно изготовить и приварить своеобразные «уши» из металлического листа. Для фиксации инструмента на нужной высоте необходимо сделать крепление. Можно приварить 2 гайки, завернуть в них стержни с резьбой, на которые насажены с помощью сварки гайки-барашки. С помощью такого приспособления вы легко и быстро сможете менять и закреплять требуемое положение инструмента.

Теперь нужно установить дрельный патрон как переходник для рабочей насадки-фрезы. Предварительно нарежьте внутри него резьбу, соответствующую валу УШМ. Затем накрутите его на вал и зафиксируйте в нем необходимую фрезу. Соберите машинку. Зафиксируйте ее в кронштейне.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

  1. Шлифмашина либо дрель с работающим мотором.
  2. Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
  3. Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
  4. Сварочный агрегат.
  5. Крепёжные компоненты.
  6. Обычный комплект слесарных инструментов.

Основные этапы работ

На следующем этапе отрезаем кусок металла нужного размера. Отрезаем углы и загибаем две параллельные стороны.

Далее нам потребуются полипропиленовые фитинги: крестовина и два тройника, и кусок трубки.

Впаиваем трубку сначала с одной стороны крестовины, потом обрезаем ножовкой заподлицо, потом — со второй. Это нужно, чтобы уменьшить внутренний диаметр отверстий в крестовине.

После этого впаиваем в крестовину два полипропиленовых тройника, как это показано на фото ниже.

В тройниках сверлим отверстия и впаиваем в них обычные гайки, предварительно нагрев их горелкой. В эти гайки будут вкручиваться барашковые болты. Делаем пропил в верхней части.

В металлической пластине сверлим три отверстия: одной по центру и два по краям — для установки направляющих. Потом красим все детали, и можно приступать к сборке.

Подробно о том, как сделать компактный ручной фрезер из подручных материалов, смотрите в авторском видеоролике. Сама идея принадлежит автору YouTube канала Workshop Diy.

Это интересно: Стойка для УШМ своими руками — чертежи приспособления

Особенности конструкции и устройство фрезера

Фрезер — это агрегат для обработки дерева или металла. Конструктивно инструмент состоит из нескольких частей:

  • корпуса с мотором и другими ключевыми элементами;
  • выступающего держателя, в которые вставляют цанги — переходники для насадок;
  • платформы из прочного и гладкого материала, она обеспечивает скольжение фрезера по поверхности заготовки.

На корпусе инструмента расположена кнопка включения, некоторые модели предусматривают также клавишу блокировки случайного пуска.

Фрезеры делятся на два вида:

  • ручные;

    Ручной фрезер нужно перемещать по поверхности закрепленной заготовки

  • стационарные.

    Стационарные фрезеры остаются неподвижными при работе, а передвигать нужно саму заготовку

При помощи фрезера можно снимать материал очень тонким ровным слоем. Кроме того, инструмент применяют для выполнения соединений, проточек и пропилов, узоров и пазов.

Как сделать ручной фрезер по дереву из болгарки своими руками

Изготовление самодельного фрезера из болгарки своими руками состоит из нескольких шагов:

  1. Сначала подвергают доработке патрон от дрели, который нужно закрепить на шпинделе шлифмашины. Сделать это без подготовительной обточки невозможно, поскольку резьба не совпадет. Требуется сначала рассверлить патрон на токарном станке под М14, примерить его на шпиндель и при необходимости расширить еще немного под высоту и диаметр центрирующего пояска.

    Доработанный патрон не должен болтаться на резьбе шпинделя болгарки

  2. Металлический стержень для вертикальных штанг фрезера из болгарки обтачивают под нужный диаметр и шлифуют вручную наждачной бумагой. После этого лобзиком нарезают заготовки для направляющих. В них высверливают продольные отверстия, при помощи угольника проверяют вертикальность штанг, после чего надевают на них направляющие и пружины.

    Необходимо несколько раз подвигать элементы конструкции, чтобы убедиться в плавности скольжения

  3. Из листа оргстекла или металла вырезают при помощи пилы две одинаковые пластины и склеивают их между собой монтажным клеем. После этого в заготовке просверливают четыре дырки по углам. Пластины дополнительно скрепляют винтами, потом выполняют отверстия под штанги и вставляют последние в основание.

    Сверху штанги закрепляют в вертикальном положении металлической пластиной

  4. Из листового металла вырезают два одинаковых элемента и изгибают их в тисках. Затем эти пластины прикрепляют болтами с двух сторон к корпусу шлифмашины в предусмотренных отверстиях для ручек. Болгарку с патроном и фрезой устанавливают по центру подошвы.

    Болгарку выставляют в горизонтальное положение и приваривают пластины на ее боках к скользящим трубкам

  5. В центре подошвы кольцевым сверлом проделывают отверстие для фрезы. Из толстого листового металла вырезают полосу, изгибают ее по форме скобы и приваривают к скользящим трубкам горизонтально спереди инструмента.

    Диаметр отверстия на платформе нужно выбирать по наибольшей возможной ширине фрезы

  6. Штанги извлекают из трубок скольжения и просверливают отверстия в их нижней боковой части. С торцевых сторон подошвы также проделывают дырки с резьбой и вкручивают удерживающие болты. На поперечную скобу в передней части фрезера своими руками из болгарки устанавливают упор.

    Металлическую пластину в верхней части фрезера демонтируют и устанавливают вместо нее скобу

На данном этапе домашний инструмент является собранным. Остается только проверить на прочность все крепления, при необходимости подтянуть болты и проверить агрегат, выполненный своими руками, в работе.

Как сделать своими руками

Чтобы сделать лифт своими руками необходим определенный набор инструментов, а также инструкции и чертежи. Есть несколько вариантов из чего собрать такую конструкцию. Наиболее популярный – домкрат. А как изготовить токарно-фрезерный станок по дереву с ЧПУ своими руками.

Что понадобится, чтобы сделать

Для изготовления подъемного механизма собственными силами понадобится целый список инструментов, технических устройств и различных материалов. Следует иметь:

  • непосредственно фрезер, с нее предварительно снимают ручки;
  • электродрель;
  • обыкновенный домкрат для автомобиля;
  • текстолитовый или металлический лист;
  • бруски из дерева (сечение квадратное);
  • профиль из алюминия;
  • фанеры и ДСП;
  • металлические направляющие;
  • резьбовая шпилька;
  • гаечные ключи, плоскогубцы и отвертки разных размеров;
  • сверла разных диаметров;
  • эпоксидный клей;
  • угольник, линейка, рулетка для измерения.

Также может понадобиться болгарка и сварочный аппарат. Все зависит от конкретной схемы сборки, поскольку вариантов несколько.

Инструкции и чертежи

Домашние мастера используют для изготовления подъемного механизма чаще всего стандартный машинный домкрат. Но есть также конструкции, составными частями которых являются: опорный диск с резьбовой шпилькой и диском маховиком, есть варианты с цепной передачей и микролифты. Для каждой системы отдельная инструкция по изготовлению.

Из домкрата

Принцип действия данного механизма основан на поднимании и опускании рабочей головки фрезера при помощи управления стандартным домкратом от автомобиля.

Алгоритм изготовления:

  1. Из ДСП или 15-миллиметровой фанеры следует изготовить короб, который необходимо прикрепить к нижней части рабочего стола. Короб одновременно является защитным кожухом для всех приспособлений и опорным устройством конструкции.
  2. Внутрь короба должен вместиться домкрат и ручной фрезер, который присоединен к подвижной части домкрата.
  3. Домкрат прикрутить снизу кожуха-опоры.
  4. Ручной фрезер присоединить к внутренней поверхности столешницы верстака.
  5. Опорной пластиной в таком устройстве будет служить металлический или текстолитовый лист.

При желании можно добавить к конструкции электропривод, но это будет уже более дорогое оборудование.

С резьбовой шпилькой

В данной конструкции необходима резьбовая шпилька, небольшой маховичок и опорный диск. Инструкция по изготовлению:

  • необходимо обзавестись доской, толщина которой 1.8 см и выпилить круг – это опора для ручного фрезера;
  • в центре круга выпилить отверстие диаметром в 1 см, сюда помещается резьбовая шпилька, длиной не меньше 5 см;
  • соединить шпильку с опорной площадкой при помощи двух гаек и шайб;
  • нижнюю часть шпильки соединить с маховиком;
  • в днище отверстия, через которое будет пропущена нижняя часть шпильки, встраивают фланцевую гайку. Она будет отвечать непосредственно за функционирование всего механизма.

Также в этой конструкции можно использовать механизм, который будет обеспечивать электроинструменту движение вбок.

С цепной передачей

Этот вариант изготовления занимает больше времени. Конструкция представляет собой рамку, где нижняя фрезерная пластина соединена с верхней при помощи шпилек, которые являются основным рабочим инструментом, по которому идет перемещение подвижной вставки.

Подвижная вставка – двухслойная пластина, между слоями которой вставлены гайки с посаженными на них звездочками. Ведущая звездочка насажена через втулку на вал

Важно, что у ведущей и ведомых звездочек соотношение зубьев должно быть 1:2. Для конструкции можно использовать стандартную велосипедную цепь

Необходимо обязательно обеспечить натяжение цепи, чтобы конструкция нормально работала. Для этого в конструкцию необходимо вмонтировать металлический полумесяц, который будет иметь натяжение на одном из углов и при этом свободно поворачивается. Рядом монтируется эксцентрик, при повороте которого полумесяц будет поджат слабее или сильнее, что обеспечивает натяжение цепи.

Микролифт

Микролифт можно сделать совсем просто на основе ходовой гайки и троса. Для начала необходимо закрепить площадку для нижнего ролика лифта. Затем следует подогнать высоту ролика и форму площадки. Перед установкой шпильку необходимо подогнать под размеры при помощи токарной установки. В итоге получится шпилька-вал.

На тросе необходимо сделать петлю. Затем устанавливается маховик, а петля закрепляется на ходовую гайку в направляющей. В результате 10 поворотов маховика могут дать 9.5 мм перемещения фрезы.

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Для домашнего, бытового использования вполне подойдут маломощные станки. К примеру, 400 Вт достаточно для выполнения мелких работ и сверления древесины мягких пород. Станки такой мощности можно использовать для выборки пазов. Цена ручных фрезеров по дереву невелика, однако, набор функций весьма ограничен.

Если вы планируете расширить специфику обработки, то лучше остановить свой выбор на модели с мощностью не менее 1 кВт

На таком оборудовании вы сможете без труда проработать любую породу дерева. Для бытовых нужд этого вполне достаточно. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. Купить такой фрезерный станок по дереву не всегда получится, ведь цена может достигать нескольких десятков тысяч рублей. На таком аппарате получится обрабатывать большие объёмы дерева, а также пластмассы, мягкие сплавы, типа алюминия, он «съест» любые типы фрез. Помните, что от мощности зависит и время выполнения задачи

Скорость вращения шпинделя – очень важная характеристика, которая влияет на цену фрезерного станка по дереву, на этот параметр стоит обращать внимание при выборе оборудования. Обработка сухой или влажной древесины различной плотности наиболее эффективна при определённых скоростях

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок

От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок. От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы.

Отсос пыли — при обработке дерева вытяжная улитка – вещь незаменимая. Иногда для таких целей используются обычные пылесосы, которые крепятся под определённым углом к станине

Размеры и вес станка — любителю подойдёт настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее собрать своими руками полноценный фрезерный станок по дереву на станине. Если же планируются работы на строительной площадке, выбирайте ручной фрезер.

Намного более удобным в использовании является погружной фрезер, приводной двигатель которого установлен на специальных направляющих и в процессе выполнения обработки может перемещаться по ним вместе с рабочей насадкой. В конструкции фрезеров погружного типа также имеется специальная пружина, которая обеспечивает подъём рабочей насадки после того, как обработка с её помощью будет выполнена

Если в процессе приобретения фрезеров верхнего типа выбирать, какой из них лучше, то однозначно обращать внимание следует на погружные модели, которые прекрасно подойдут как профессионалам, так и новичкам

Основные правила работы

Прежде чем приступать к работе с инструментом, следует ознакомиться с информацией относительно того, как пользоваться фрезером. Ниже описаны основные правила работы с деревообрабатывающим аппаратом.

Регулировка скорости вращения

В начале работы с деревообрабатывающим инструментом нужно выставить основные параметры. Первым делом, следует отрегулировать скорость вращения.

При выборе данного параметра стоит принимать во внимание уровень жесткости материала и характеристики фрезера. В таблице представлены рекомендации специалистов относительно уровня скорости в зависимости от вида обрабатываемого материала

Материал Диаметр фрезы Рекомендуемая скорость
Твердые породы дерева 4-10 мм 12-20 мм

22-40 мм

5-7 мм 3-4 мм

1-2 мм

Мягкие породы дерева (ель, сосна) 4-10 мм 12-20 мм

22-40 мм

5-7 мм 3-6 мм

1-3 мм

Гипсокартонные плиты 4-10 мм 12-20 мм

22-40 мм

3-7 мм 2-4 мм

1-3 мм

Пластик, вагонка 4-15 мм 16-40 мм 2-3 мм 1-2 мм

Фиксация фрезы

Перед началом работы с инструментом необходимо позаботиться о фиксации фрезы. Стоит учитывать, что каждая модель наделена своими особенностями. С подробной информацией об установке нужно ознакомиться в инструкции.

Современные агрегаты для обработки дерева содержат кнопку блокировки вращения вала, позволяющей облегчить процесс фиксации фрезы. Аппарат нужно выключить из розетки и установить на выставленные метки. Если таковых нет, тогда потребуется ¾ длины цилиндрической части.

Деталь вставляется на требуемую глубину. Вал закрепляется. С помощью рожкового ключа нужно затянуть фрезу до упора.

Регулировка глубины фрезерования

Регулировка глубины фрезерования не занимает много времени. Мастеру потребуется:

  1. Установить аппарат на ровную поверхность.
  2. Освободить зажимы и нажать на фрезу, чтобы та уперлась в поверхность.
  3. Затем нужно открутить фиксатор и освободить револьверный упор.
  4. При выборе ножки револьверного упора необходимо отдать предпочтение той, которая будет соответствовать глубине механической обработки. Диск с ножками возвращается в правильное положение.
  5. Планку необходимо удерживать пальцем, а винт не фиксировать. Подвижной указатель перемещается таким образом, чтобы его значение совпало с нулевой отметкой.

На заключительном этапе потребуется поднять штангу до метки, соответствующей показателю глубины фрезерования. Фиксатор револьверного упора опускается.

Во время фиксации электроинструмента оборудование должно быть отключено от сети

Приемы работы

Перед использованием аппарата для обработки дерева нужно проверять, хорошо ли прижаты винты и все резьбовые детали. Предохранительная гайка и зажимная цанга снимаются. Мастер должен сделать контрольный рез. Также может потребоваться использование в работе копировальной втулки, которая помогает выполнять уверенное ведение режущих элементов аппарата по сложной траектории.

Фрезеровщики в процессе работы над раскроем дерева и древесно-полимерных изделий могут использовать различные фрезы:

  • компрессионные;
  • стружколомы;
  • концевые;
  • с прямыми ножами;
  • однозаходные.

Ручной инструмент

Итак, как делается фреза из болгарки… Важно использовать тиски или зажимы для надежной фиксации обрабатываемого изделия. В противном случае деталь не будет устойчивой

С помощью различных способов можно смастерить фрезерный станок из болгарки. Я расскажу об одном из них.

Начать нужно с разработки чертежей базового основания инструмента. Самое лучшее решение – сделать металлическую базу. Она должна иметь достаточную толщину и вес. Все это сказывается на том, насколько будет надежное приспособление. Переходим к созданию пластинки для фиксации – кронштейн для крепления УШМ. Используется тот же материал, что и у базы

Также важно сделать разъемы под заднюю часть инструмента. Они должны быть сделаны в том месте, где расположена рукоятка

Заготовки можно сделать любой формы.

Части труб квадратного сечения привариваются к краям приспособления. Изделия, которые длиннее и имеют меньший диаметр, будут направляющими. Они должны быть приварены к основанию. Чтобы инструмент был максимально надежно зафиксирован, потребуется создать и сваркой присоединить металлические «ушки». Чтобы зафиксировать инструмент на требуемой высоте нужно смастерить крепление. Для этого потребуется приварить две гайки, поместить в них стержни с резьбой. На них с использованием сварки нужно насадить гайки-барашки. Благодаря этим манипуляция будет просто зафиксировать инструмент в необходимом положении.

В качестве переходника на насадку нужно поместить дрельный патрон. Для его установки нужно заранее нарезать резьбу. Она нарезается изнутри и должна соответствовать валу УШМ. После чего дрельный патрон накручивается на вал и в нем устанавливается необходимая фреза. Далее нужно собрать машинку и закрепить в кронштейне.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
