Схема и правила установки расширительного бака в системе отопления

Монтаж бачка в открытой системе отопления

Расширительный бак ставится в верхней точке, но схема установки бака допускает не только подключение его к трубопроводу после котла, но и крепление на обратной магистрали. Последний вариант позволит работать с охлажденным теплоносителем. Это значит, что будет устранена проблема кипения, не возникнут посторонние шумы. Крупный бачок устанавливают на достаточно прочном основании. Его подсоединяют с использованием стандартных фитингов к системе отопления.

Читать также: Теплоаккумулятор для котлов отопления своими руками

Такой гидроаккумулятор не герметичен, дополнительная настройка его работы не требуется. Контакт воды с окружающим воздухом активизирует коррозийные процессы, поэтому необходимо производить регулярный осмотр буферной емкости. При выявлении течей их ликвидируют, восстанавливают целостность стенок и сварных швов.

Система без расширительного бака

При необходимости сброса давления применяют разновидность трубопроводной арматуры – предохранительный клапан. Он предназначается для защиты труб и оборудования от избыточного давления.

Механизм действия предохранительного клапана:

1. При скачке давления в системе клапан автоматически выпускает избыток теплоносителя из труб. То есть в случае возникновения избыточного давления механизм будет выпускать некоторое количество воды;
2. После того как часть жидкости будет выпущена, давление понизится, и клапан автоматически закроется. Обязательное условие успешной работы отопления – своевременное и безотказное открывание клапана при возникновении превышения рабочего давления.

Применение расширительного бака более предпочтительно, так как в процессе его работы не происходит выпуск жидкости, количество которой сложно контролировать. Для ее сбора нужно будет устанавливать дополнительную емкость. Кроме того, при выходе предохранительного клапана из строя, возможно повреждение всего контура.

Следует учесть, что предохранительные механизмы необходимо периодически проверять с привлечением специализированных организаций, тогда как проверять бачок не нужно.

Принимать решение о применении в системе отопления предохранительного клапана вместо бачка нужно взвешенно, осознавая связанные с этим риски.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

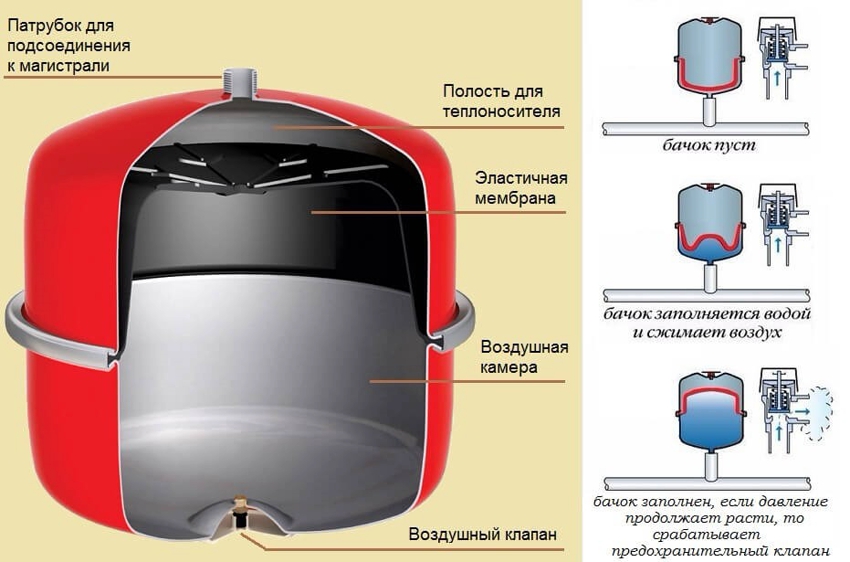

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

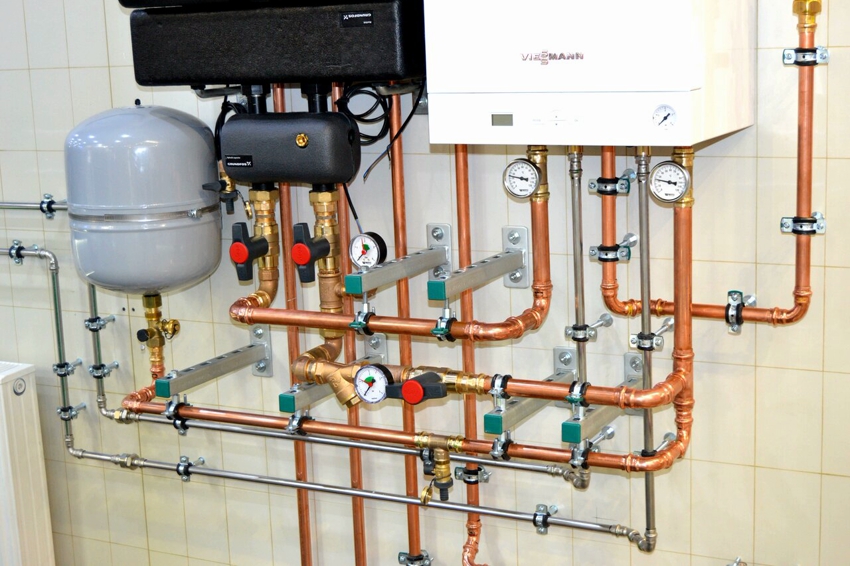

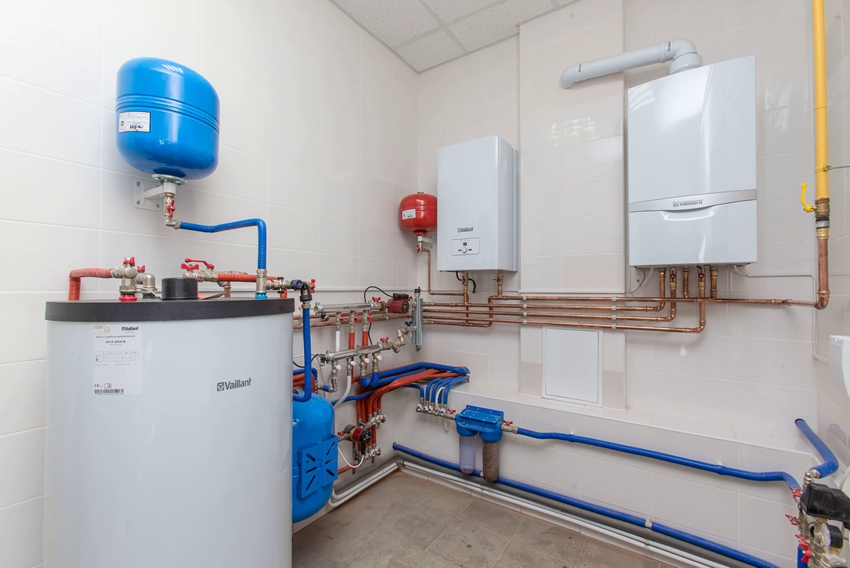

Расширительную емкость устанавливают рядом с котлом отопления

Устройство резервуара

Если система отопления не включает в себя дополнительное устройство, в которое может перейти лишний объем жидкости, то она может выйти из строя. Роль запасной емкости как раз и выполняет мембранный бак, который необходим для бесперебойной работы индивидуального отопления.

Мембрана

В корпусе резервуара имеется эластичная мембрана, которая разделяет его внутреннюю камеру на две части. Одна часть содержит теплоноситель, а вторая заполнена воздухом. Вместо него может использоваться азот.

В зависимости от модели, в комплектацию устройства может входить сменная или несменная мембрана. В первом случае теплоноситель размещается в эластичной полости и не контактирует с металлическими внутренними поверхностями.

Монтаж (или снятие) мембраны выполняется через фланец, для крепления которого использованы болты. Такие манипуляции выполняют, когда производят текущий ремонт оборудования.

Если прибор имеет несменную мембрану, то он снабжен внутренней полостью из двух секций. Демонтаж в таком случае не предусмотрен.

Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.

Общая информация

Что такое расширительный бачок и для чего он нужен?

Само его название дает подсказку: для расширения. При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните? Вода или любой другой теплоноситель, нагреваясь, расширяются.

Как только усилие превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии — в том, что вода, меняя свой объем при нагреве, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствуют.

Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Так выглядит это несложное устройство в разрезе.

Однако мы описали лишь одну из функций расширительного бачка.

Помимо закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бачок можно обнаружить:

• В открытых системах, контактирующих с атмосферным воздухом;
• В системах централизованного отопления с верхним розливом. Там расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления.

В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитками в случае центрального отопления — всего-то около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.

При таком перепаде напор воды никак не сможет выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить некую емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, понятное дело, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.

Варианты разводки трубопровода в системе

От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.

Специфика однотрубной и двухтрубной схем

Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.

Преимущества однотрубной системы с самоциркуляцией:

• минимальный расход материалов;
• простота монтажа;
• ограниченное количество труб внутри жилого помещения.

Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.

Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.

• все отопительные приборы равномерно разогреваются;
• возможность регулировки нагрева каждого радиатора отдельно;
• надежность эксплуатации схемы.

Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.

Верхняя и нижняя подача теплоносителя

Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.

При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.

Вертикальные и горизонтальные стояки

По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.

Особенности «вертикальных» систем:

• отсутствие воздушных пробок;
• подходит для теплоснабжения высотных построек;
• поэтажное подключение к стояку;
• сложности установки квартирных теплосчетчиков в многоэтажных домах.

Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.

Не следует забывать, что при несоблюдении правил установки в лучшем случае придётся обходиться без отопления, в худшем — может произойти авария.

Поэтому рекомендации производителя, требования по безопасному подключению к сети и правила установки устройства должны быть соблюдены.

Но не все так просто. В любой закрытой гидравлической системе циркуляционный насос использует расширительный бак как точку отсчета, в которой давление, развиваемое насосом, меняет свой знак: до этой точки насос, создавая компрессию, воду нагнетает, после нее он, вызывая разрежение, воду всасывает. Иными словами, если циркуляционный насос врезать в трубопровод сразу после точки подсоединения расширительного бачка, то он будет отсасывать воду из бачка и нагнетать ее в систему, если насос установить перед точкой подсоединения бачка, то насос будет откачивать воду из системы и нагнетать ее в бачок. То есть, в результате разности давлений в системе появляется опасность всасывания или наоборот высвобождения воздуха либо вскипания теплоносителя.

голоса

Рейтинг статьи

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:

Открытый расширительный бак.

1. Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется установка сепаратора воздуха. В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
2. Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
3. Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей циркуляционного насоса (лопастей и подшипников). К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
4. В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
3. Предусматривается аварийный перелив.
4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

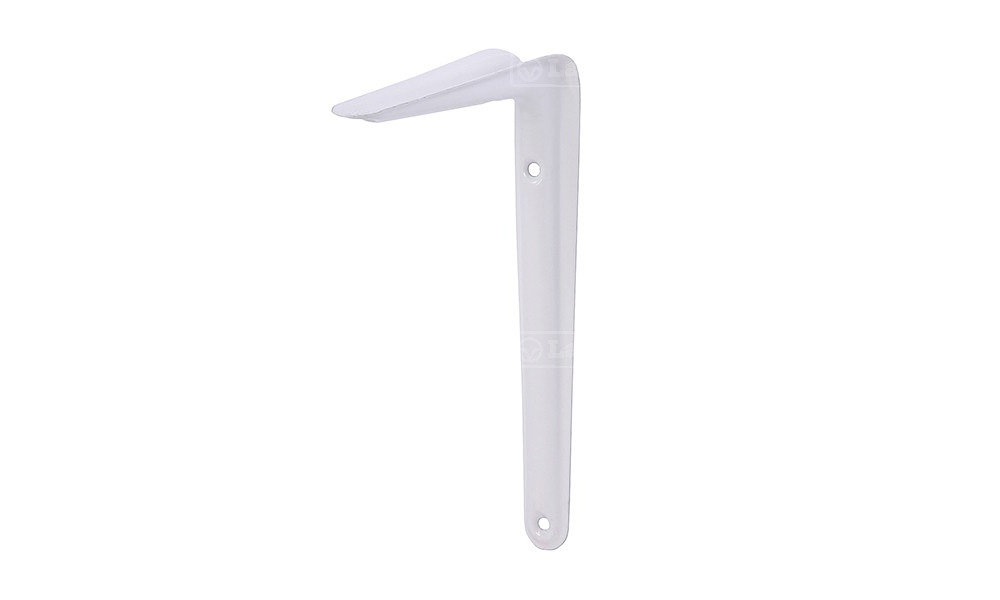

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

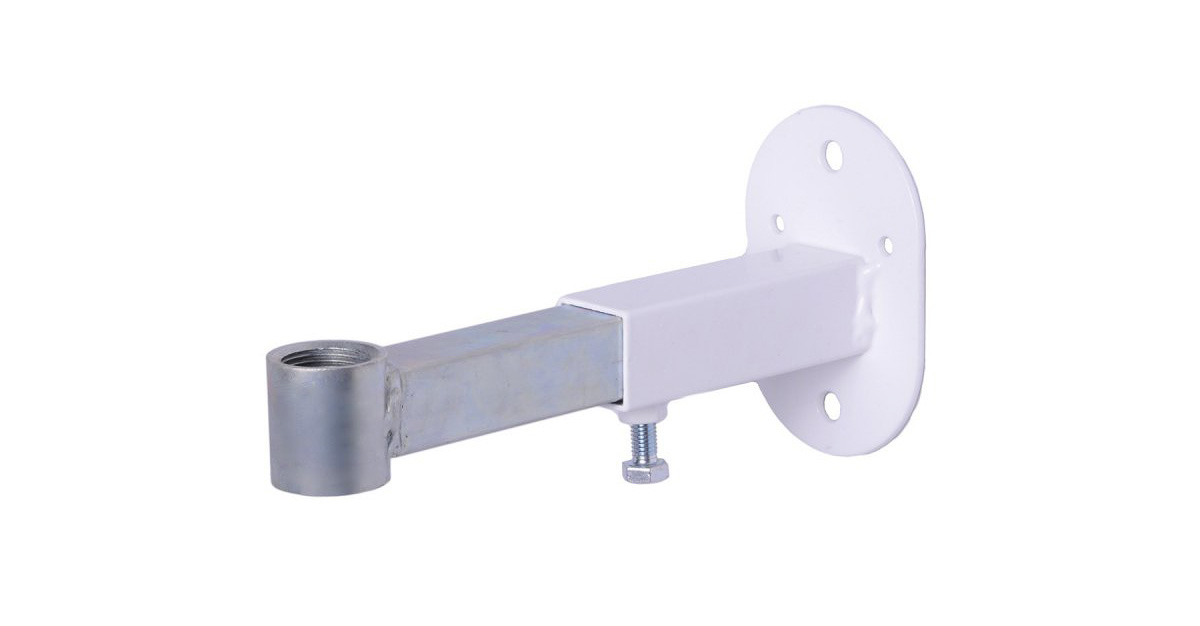

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

• баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
• диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

• бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
• качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
• при подкачке требуется небольшое количество газа или воздуха;
• теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
• минимальные затраты на эксплуатацию системы;
• монтаж не требует больших затрат средств и времени.

Группа безопасности для отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.

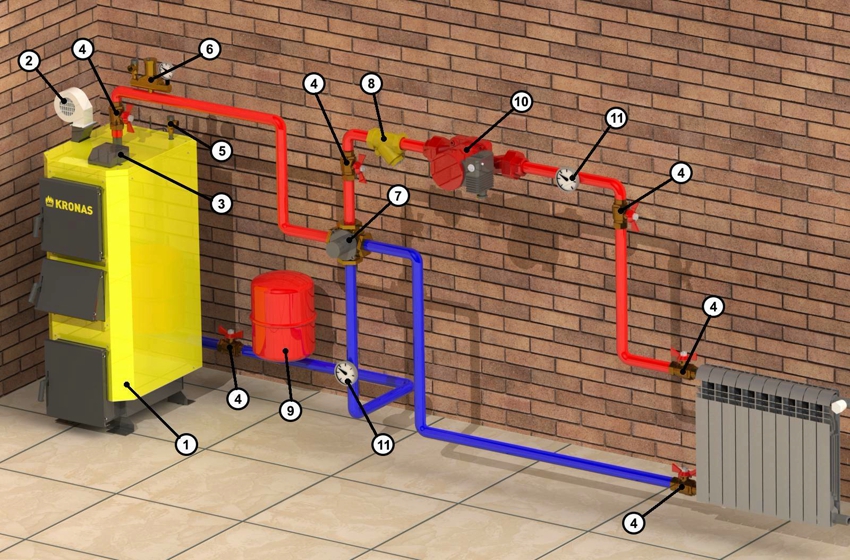

Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан

Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.

В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.
