Элементы крепежа для деревянных конструкций

Подбор крепежа для строительства дома. Что важно учесть?

Для каждого вида работ по дереву есть специальный крепеж. В противном случае, под угрозой окажется прочность конструкции

Кроме того, важно правильное расположение гвоздей и шурупов. Для этих целей проектировщики выполняют расчеты, согласно которым определяется нагрузка на тот или иной элемент и способность деревянных досок и балок выдержать возможные деформации

Нередко, крепеж выбирается, исходя из дополнительных критериев, например, внешнего вида

Это имеет смысл, если речь идет о работах на внешней, фасадной части дома, где важно по-максимуму скрыть все стыки, торчащие «шляпки» и другие неровности

Подбирать гвозди и шурупы для строительства дома следует таким образом, чтобы деревянные элементы совпали как можно ближе друг к другу. Между контактирующими поверхностями не должно быть зазоров. Нужно учитывать, что иногда крепеж может не обеспечить достаточное прилегание поверхностей друг к другу, в этом случае придется использовать несколько видов гвоздей, шурупов, винтов и т. п.

Еще одна рекомендация от экспертов: постараться устанавливать крепеж в деревянные элементы равномерно, по всей поверхности

Дерево — достаточно «мягкий» материал, поэтому следует соблюдать осторожность и не переусердствовать с проделыванием дыр в нем. В противном случае это может привести к тому, что древесина «ослабнет» в одном месте и может начать разрушаться со временем

Покупать строительный крепеж тоже следует у профильных компаний, поскольку обычные продавцы на рынке чаще всего не владеют никакой информацией кроме размеров, и не расскажут вам обо всех характеристиках, совместимости и способах применения детали.

Далее мы рассмотрим основные виды крепежа и особенности работы с ними.

Дополнительные рекомендации специалистов по монтажу креплений для шкафов

1. Колебания сверла в начале сверления можно устранить, предварительно пробив пробойником небольшое отверстие.
2. Чтобы стена не крошилась, уменьшают диаметр сверла.
3. Глубину отверстия контролируют с помощью отметки на сверле.
4. Перед сверлением определяют расположением электропроводки.

Выбрав вариант крепежа с учетом прочности и материала стен в помещении, выполнив подготовку места и инструментов, можно смело приступать к работе.

Шкафы на кухне – обязательный предмет мебели. Они бывают напольными и навесными. Чтобы надёжно закрепить на стене шкафчик, фурнитура должна быть современной и качественной. Существует два основных вида подвесов для кухонных шкафов. Мы расскажем о каждом и приведем примеры хороших производителей в сводной таблице.

Скрытый крепеж

У перфорированных крепежных элементов есть один существенный недостаток – созданное с их помощью соединение не отличается эстетикой. Если для изготовления каркаса бытового помещения или создания стропильной системы это некритично, то для перекрытия или деревянной лестницы в доме это имеет решающее значение.

Чтобы обеспечить должную прочность соединения и не испортить привлекательность всей конструкции, используется скрытый крепеж. Его особенность понятна из названия – крепежные детали не видны. Существует множество изделий, предназначенных для скрытого крепежа, они отличаются по ряду характеристик:

Фиксация шип-паз

Принцип действия аналогичен популярному столярному соединению, но его элементы изготовлены из металла. На одну из сопрягаемых деталей с помощью саморезов крепится металлический паз, на другую шип. Благодаря прочности материала и точности изготовления соединение получается прочным, надежным и полностью скрытым.

Соединение «еж»

Его основа – шайба с отверстиями под саморезы, просверленными под разными углами. Завинченные в них шурупы расходятся в разных направлениях, что обеспечивает должную прочность. Шайба прячется за другими деревянными деталями.

Пазовый держатель

Помогает создать ровную деревянную поверхность с отличными потребительскими характеристиками. Это металлические пластины разной конфигурации, которые крепятся к лагам и входят в пазы досок.

Замковый потайной держатель

Крепеж также применяют для создания поверхностей, пример: терраса, выстеленная деревом. Держатель устанавливается на торцах досок, его составные части маскируются под стыками.

Каждый из описанных методов имеет большое количество вариаций, что позволяет выбрать подходящий вариант для любого проекта.

Разновидности крепежных элементов

Чтобы навесить шкаф на стену понадобятся надежные крепежи, строительные магазины предлагают несколько видов подобных. Они делают монтаж и демонтаж мебели простым и удобным.

Стоит обратить внимание на:

• монтажные планки;
• мебельные уголки;
• специальную фурнитуру с регулировкой.

Монтажные планки

Крепежный элемент в виде продольной металлической рейки с отверстиями длиной от 5 см до 3 м. Крепление шкафов на монтажную планку проще выполнить, чем на другие виды крепежей, так как не надо держать всю конструкцию на весу, чтобы отметить места для сверления отверстий. На стену сначала крепится рейка, выравнивается ее положение с помощью уровня, а потом на нее вешают мебель.

Крепление для навесного шкафа имеет преимущества:

• с монтажом справится один человек;
• высокая точность расположения мебели;
• возможность регулировки после навешивания;
• насечки позволяют выставлять длину;
• отпадает потребность в выравнивающем бордюре;
• упрощается монтаж, демонтаж.

• высокая стоимость набора;
• из-за неплотного прилегания шкафа к стене образуется визуально заметный зазор;
• в пространство за мебелью могут падать мелкие предметы, лежащие наверху;
• высокое требование к ровности стен.

Мебельные уголки

Самый простой по своему строению крепежный элемент, который представляет собой небольшую металлическую полосу, согнутую пополам, с отверстиями на обеих сторонах. Он используется для монтажа, крепления навесных шкафов, соединения их между собой.

При монтаже придется воспользоваться помощью второго человека, который поможет удерживать шкаф во время разметки. Можно крепить уголки на неровные стены, гипсокартон. Недостаток мебельного уголка – нельзя регулировать положение предметов, поэтому точность сверления отверстий очень важна.

Специальная фурнитура с регулировкой

Внешне эта фурнитура представляет собой небольшую пластиковую коробочку с головками регулировочных винтов, торчащих наружу, и несколькими отверстиями для фиксации. Некоторые модели фурнитуры полностью металлические, что повышает их надежность. В металлических изделиях вокруг отверстий есть вставки из металла, которые усиливают механизм.

Характерная особенность всех моделей фурнитуры – планка с крючками, которая внутри корпуса соединяется с регулировочными винтами. Конструкция крепления позволяет регулировать высоту навешенной мебели в пределах 22 мм и плотность прилегания к стене – в пределах 2 см, благодаря чему легко исправить небольшие погрешности. Для крепления навесной мебели используется специально подготовленная рейка.

Крепеж с перфорацией

Основной материал монтажных элементов — оцинкованная сталь. Геометрия конструкций может быть различной. Общий признак — наличие множества отверстий. Перфорация дает возможность выбрать нужную точку крепления в дереве. Через нее ввинчивают саморезы или забивают винтовые гвозди. Преимущества этого вида крепежа:

• Экономия времени на соединение конструктивных элементов из дерева.
• Небольшое количество отходов при выполнении крепления узлов.
• Возможность установки нескольких метизов в одной плоскости. Это повышает несущую способность узла крепления.
• Многообразие видов монтажных изделий. Позволяет подобрать оптимальное решение для равномерного распределения нагрузки на деревянные компоненты части здания, сооружения.
• Универсальность. Подходит для всех пиломатериалов.

Типы:

• пластины;
• уголки;
• держатели для балок;
• рейки трехмерные;
• монтажная лента.

Пластины

Планки с множеством отверстий используются для скрепления деревянных элементов в одной плоскости. В плане детали могут быть разной формы (например, в виде литеры T, Z). Пластины изготавливаются из стали толщиной 1–3 мм и более.

Детали легко сгибаются, что удобно при сопряжении древесины под углом 90° и более. Ножницами по металлу пластины можно кроить.

Уголки

Для соединения деревянных конструкций под прямым углом применяются равносторонние, усиленные, с двойным усилением, анкерные металлические уголки. Существуют более сложные изделия: Z-образные, скользящие, других модификаций.

Держатели для балок

Изделие позволяет соединить балку и брусья. Крепление устанавливается на саморезах или шурупах. Опорная часть балки фиксируется с боков и снизу. Перпендикулярные плоскости стальной детали закрепляются на поперечном брусе. На фото представлен один из вариантов держателя.

Рейки трехмерные

Бывают разной длины. Особенность конструкции — элементы соединения фиксируют дерево в трех плоскостях. Рейки образуют прочное и надежное скрепление в узлах. Металлические продольные рейки выполняют две функции: связывают древесину в единую систему, являются несущими балками, которые берут на себя существенную часть вертикальной нагрузки.

Крепеж — Т-образный профиль из прочного стального сплава. Их производством занимается итальянская фирма Alumidi. Рейки подбираются исходя из поперечного сечения соединяемых элементов, уровня динамических и статических нагрузок.

Монтажная лента

Перфорированная оцинкованная стальная лента используется как вспомогательный фиксатор при выполнении сложных узлов деревянных конструкций. Ее легко разрезать на фрагменты. Применяется и в качестве крепления неметаллических изделий к древесине.

Материалы изготовления

Материалы, используемые при изготовлении крепежа:

• сталь;
• пластик;
• алюминий.

Для изготовления металлического крепежного элемента используют высококачественную сталь, толщина листа 15-30 миллиметров. Далее железные уголки подвергают перфорации. И уже в готовом виде наносят антикоррозийное покрытие.

Это может быть прочное гальваническое покрытие (например, хромирование) или горячий метод оцинковки, благодаря чему изделие приобретает повышенную стойкость от механических повреждений и прекрасный эстетический вид.

В изготовлении также применяют алюминий, но достаточно редко, так как он подвержен деформациям и сфера применения его невелика, больше используется в декоративных целях.

Правила эксплуатации и ухода

Чтобы поддерживать крепления в работоспособном состоянии, их периодически нужно осматривать и ремонтировать. Обычно меняют балки и ремешки. Элементы выходят из строя из-за большого износа – это сразу заметно при осмотре.

После катания нужно обязательно очищать механизм от снега, чтобы он не растаял, и вода не попала внутрь.

Используя полученную информацию о фиксаторах для сноуборда, можно подобрать для себя идеальный вариант по подходящей цене.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

51.52%

27.27%

21.21%

Проголосовало: 33

«Ключ»

Крепёж для планкена «ключ»

Один из самых простых вариантов крепежа для планкена, при работе с которым не требуется специальных навыков или инструментов. Предназначен для создания террасного настила из досок и выпускается в нескольких вариантах для разных видов и профилей досок (исключение составляет планкен с пазами, для которого следует подобрать другой вид крепления). Имеет вид обычного ключа и отверстием для самореза в шляпке.

Разновидностью «ключа» являются крепежи «Гвоздек» и «Ричард Бабидж» британского производства, однако последний имеет одно существенное отличие – отсутствие специального стопора, который обеспечивает необходимый технический зазор. Соответственно, при работе с ним необходимо использовать пластиковые крестики или другие приспособления.

Преимущества крепежа «ключ»:

• крепит к каркасной конструкции сразу две доски, благодаря чему монтаж выполняется значительно быстрее;
• на основной части элемента есть специальные насечки, обеспечивающее надежность фиксации и препятствуют выскальзыванию крепежа из досок, которое может быть вызвано погодными условиями;
• не имеет острых краев, поэтому ходить по смонтированному таким способом настилу абсолютно безопасно;
• позволяет реализовать равномерный интервал укладки досок.

Пошаговая инструкция по монтажу крепежа «ключ»

Шаг 1. Сделать на обрешетке соответствующую разметку.

Шаг 2. Установить «ключи» во всех местах, где элементы обрешетки пересекаются с планкеном.

Шаг 3. Забить крепеж в лагу под углом 45 градусов так, чтобы он вошел в дерево по шляпку.

Забиваем крепеж в обрешетку

Вгоните крепеж по самую шляпку

Забитый крепеж и доска

Шаг 4. Установить первую доску и загнуть шляпку вплотную к ее поверхности (шип, который находится на задней части шляпки, должен стоять перпендикулярно к боковой поверхности).

Загибаем шляпку молотком

Головка крепежа должна располагаться вплотную к доске

Шаг 5. Вкрутить саморез в отверстие на шляпке, закрепив таким образом доску.

Закручиваем саморез

Шаг 6. Следующий элемент облицовки насадить на шип и вбить, после чего повторить вышеописанные шаги.

Видео – Монтаж крепежного элемента Ключ

Крепление деревянного бруса к металлической профильной трубе

Добрый день. Мне необходимо постелить пол в прихожей площадью 1,6 х 2,6 метров, дверь из которой ведет на улицу. Вдоль длинных стен этого помещения на расстоянии 1,11 метра друг от друга лежат два швеллера. Планирую наварить на них профильную трубу прямоугольного сечения, а на ней закрепить брусья под укладку половой доски. Подскажите оптимальный вариант крепления бруса к металлической профильной трубе.

Комбинированные несущие конструкции, в разных вариантах сочетающие металл и дерево, в последнее время широко используются при строительстве каркасных домов, оград и ворот, монтаже стропильных систем кровли, расширении и утеплении балконов и лоджий. В зависимости от предполагаемой нагрузки на конструкцию выбирают один из двух способов крепления дерева к металлу

• на усиленные перфорированные уголки, приваренные к металлу;
• соединение двух материалов специальными саморезами.

Усиленные перфорированные соединительные уголки как правило используют при монтаже стропильных конструкций для усиления жесткости кровли, когда вместо деревянных брусьев длиной свыше 10 м в роли стропил, опор коньков и прогонов устанавливают мощные швеллеры.

Деревянные брусья к обрешетке из металлической профильной трубы крепят саморезами, а поверх них можно укладывать любое напольное покрытие

Для более легких несущих конструкций, к которым можно отнести и запланированную вами напольную систему в прихожей, оптимальным вариантом крепления деревянного бруса к металлическому профилю являются саморезы соответствующей длины. При этом толщина стенок профильной трубы должна быть не менее 2 мм, чтобы нанесенная резьба со временем не разболталась.

На практике у любой несущей конструкции, где в паре работают дерево и металл есть существенный недостаток – это подверженность гигроскопичного дерева гниению и склонность металла к коррозии при контакте с влагой. Поэтому для крепления этих двух материалов обязательно используйте не черные, а специальные кровельные оцинкованные саморезы.

Для крепления дерева и металла в комбинированных несущих конструкциях рекомендуется использовать оцинкованные кровельные саморезы, не подверженные коррозии

Все деревянные элементы перед началом монтажа обязательно обработайте антисептическим и влагоотталкивающим составами, а металлические поверхности желательно покрасить.

Крепёж для деревянных конструкций

Этот крепёж представляет собой элемент различной конфигурации и размера с определённым назначением. Он выполняется из оцинкованной высококачественной стали и имеет отверстия под гвозди и болты.

При его изготовлении используют именно сталь, потому что она очень прочная и влагоустойчивая. Изделия из неё, не подвергаются коррозии и имеют длительный эксплуатационный срок.

Чтобы обеспечить прочность и качество соединений, металлические элементы, используемые для крепления деревянных конструкций, изготавливают только в заводских условиях. Производители предоставляют широкий выбор разнообразных крепёжных деталей

Важно их правильно подобрать под определённый вид работ

Способ установки деревянного столба в землю

Многие видели, как заваливаются набок заборы или теплицы, у которых подгнили опорные деревянные столбы. И наверно не нужно рассказывать, почему эти столбы, вкопанные в грунт, буквально через два года начинали гнить с нижней части и еще через пару лет превращались в труху.

Какие только способы продления «жизни» вкопанным деревянным столбам не придумывал дачник. Это и пропитка дерева вредным креозотом и обертывание основания столба рубероидом… У всех этих методов есть свои недостатки и они, лишь ненадолго замедляли гниение древесины.

Основные три фактора влияющие на срок службы деревянных опор:

1. Плохой дренаж или его полное отсутствие.
2. Контакт дерева с водой или мокрым грунтом.
3. Плохая защита от ультрафиолета и насекомых.

Как продлить срок службы и правильно вкопать или точнее забетонировать опорный столб в грунт.

Чтобы опора прослужила максимально долго, вот семь шагов, которые необходимо сделать при установке столба в грунт:

1. Пропитайте нижнюю часть столба или бруса защитным консервантом для древесины, сейчас в строительных магазинах большой выбор антисептических растворов и пропиток для дерева.

2. Выкопайте или пробурите садовым буром яму под столб.

3. Уложите вниз в качестве дренажа гравий или щебенку.

4. Установите столб и залейте яму бетоном. Бетон должен выступать над поверхностью грунта.

5. Пока бетон не встал, закрепите столб строго вертикально при помощи уровня и временных опор. В качестве временных опор можно использовать любые рейки или старый штакетник.

6. Выступающий бетон, пока не затвердел, нужно загладить мастерком так, чтобы вода скатывалась с него от столба.

7. После полного отвердения бетона промажьте швы между столбом и бетоном латексным или силиконовым герметиком. Это убережет от попадания воды в зазор, который будет возникать в дальнейшем в процессе замерзания и оттаивания.

И пару советов напоследок:

• Поверхность столба после установки можно покрасить биозащитной пропиткой с декоративным колером, это убережет древесину от ультрафиолета и насекомых древоточцев, а также придаст столбу декоративный вид.
• Если на верху столба ничего не будет крепиться, например он будет служить опорой для заборных секций, то верхушку нужно сделать со скосом, чтобы вода не задерживалась на горизонтальной поверхности, примерно как на картинках ниже.

Вкопанные таким образом деревянные столбы прослужат долго.

Поделитесь в своей соцсети или оставьте свой комментарий.

Сложные регулируемые навесы для шкафов

Навеска под запрессовку для подвесных шкафов Traser-6

Навеска для подвесных шкафов Traser-6 предназначена для крепления навесного шкафа к стене. Монтируется на боковой стенке шкафа.

Навеска обладает следующими возможностями регулировки: по вертикали (18 мм), горизонтали (16 мм), фронту (25 мм). Навесы подходят для шкафов высотой 600-1000 мм и глубиной 300-350 мм. Один подвес выдерживает значительную нагрузку 65 кг.

Рис. 5. Навеска под запрессовку для подвесных шкафов Traser-6

Рис. 6. Регулировки навескам для подвесных шкафов Traser-6

Навеска скрытого монтажа, находится после установки за задней стенкой. Для доступа к регулировочному винту делается сквозное отверстие в задней стенке.

Для навешивания шкафов дополнительно к подвесам нужна ответная планка или рейка, которая с помощью дюбелей крепится к стене на нужной высоте.

Рис. 7-8. Ответная планка к навесам

Рис. 9. Навес под запрессовку для верхних шкафов — вид сзади в изделии

Навеска для шкафа с предохранением

Навеска для шкафа с предохранением также обладает приятной эстетической функцией скрытого монтажа за задней стенкой. Выдерживают нагрузку 130 кг на пару. Для навешивания шкафа с помощью таких навесов на стену нужна шина или ответная планка, рейка, кто как называет.

Для доступа к регулировкам в задней стенке делается сквозное отверстие.

Рис. 10. Схема установки навеса на боковую стенку

Рис. 11. Живое фото навеса

Рис. 12. Подвес смонтирован на боковой стенке шкафа

Рис. 13. Сквозное отверстие в задней стенке из ДСП для доступа к регулировочным винтам

Навеска для шкафов Scarpi-4

Навески полностью сделаны из металла. По вертикали регулируются на 13 мм, горизонтали на 8 мм, фронтали 17 мм. Доступ к регулировочным винтам осуществляется изнутри шкафа. Нагрузку навески выдерживают значительную — 65 кг на одну навеску или 130 кг на две навески.

Рис. 14. Комплект навесок для шкафов Scarpi-4

Рис. 15. Схема монтажа навесок для шкафов Scarpi-4

Рис. 16. Регулировка навесок для шкафов Scarpi-4

Рис. 17. Навески для шкафов Scarpi-4 правая и левая на пробках

Рис. 18. Навеска установлена на боковую стенку тумбы для ванной

Навес регулируемый

Навес регулируемый под шурупы также используют для надежной фиксации шкафов, полок на стене, это самый популярный и при этом надежный способ повесить шкаф на стену.

У навесов трехмерная регулировка : вниз — 7 мм, вверх — 11 мм, назад — 3,5 мм, вперед — 12,5 мм. Пара навесов выдерживает нагрузку 130 кг. Как и предыдущие навесы используется в комплекте с ответной планкой для навески или по-другому рейкой, шиной.

Есть варианты универсальных навесов, а также с разделением на правые и левые. Второй вариант предпочтительнее. Причём навесы европейского происхождения, например от компании Blum, по качеству и надёжности превосходят китайские, но и значительно дороже.

Рис. 19. Навес регулируемый правый и левый от компании Blum

Рис. 20. Навес регулируемый универсальный

Рис. 21. Схема монтажа навеса регулируемого

Рис. 22. Крюк с помощью которого навесы цепляются к шине на стене

Плюсы использования сложных регулируемых навесов :

• чрезвычайная надежность, выдерживают нагрузку до 130 кг на два навеса
• скрытая от глаз навеска, ничто не портит вид шкафа, за исключением навесов регулируемых, которые мы видим внутри шкафа
• навесы имеют до трёх регулировок.

Минусы использования сложных регулируемых навесов :

• в случаем монтажа с пробками (исключение навесы регулируемые) необходимо точное сверление монтажных отверстий
• цена больше, чем у простых навесок
• крепления не универсальные, нужные правые и левые подвесы
• для монтажа шкафов на стену нужна рейка.

Установка угловых стоек

Стойки на углах можно установить самостоятельно. Монтаж выполняют двумя способами:

1. Уголки из металла. Для этих целей подойдут уголки из упрочненной стали. Рекомендуется выбирать крепеж с цинковым покрытием.

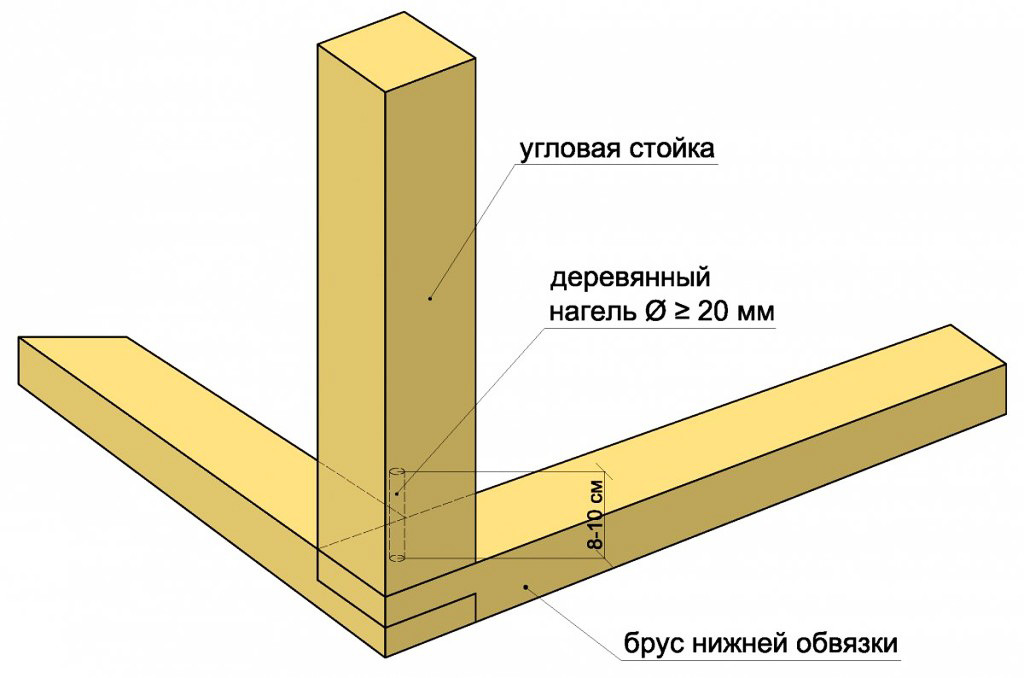

2. Деревянные нагели. Нагель – это штифт круглого сечения. Его забивают на этапе создания угла нижнего обвязочного бруса, заранее просверлив под него отверстие. При этом нагель должен возвышаться над поверхностью обвязки минимум на 8 см. На него устанавливают стойку каркаса. Такое решение обеспечивает высокую прочность узла соединения стойки с обвязкой.

Второй способ требует серьезных физических усилий, но имеет ряд преимуществ:

• Высокая надежность, если сравнивать с резьбовым крепежом, который через некоторое время ослабевает, потому что дерево рассыхается.
• Отсутствие в конструкции металлических изделий, подверженных воздействию коррозии.

В поверхности стойки проделываются отверстия, равные по диаметру нагелю. Их глубина должна составлять не менее 8 мм. После этого элемент соединяется с нагелем и фиксируется раскосами. Крепление, выполненное с помощью однородных материалов более пластично и устойчиво к боковому воздействию.

Стропильный крепеж

Чтобы обеспечить надежное соединение частей стропильной системы, применяются особые крепежные элементы. Стропильным крепежом называются деревянные и металлические изделия, которые применяются при монтаже узлов стропильной системы. В их число входят деревянные элементы:

1. брусья;
2. косынки (треугольные накладки);
3. нагеля;
4. шипы.

Металлические элементы:

1. гвозди;
2. шурупы;
3. болты в комплекте с шайбами и гайками;
4. скобы;
5. хомуты;
6. накладки;
7. петли;
8. ползунки/салазки;
9. анкеры;
10. зубчатые пластины;
11. гвоздевые пластины;
12. уголки;
13. перфорированные ленты и т.д.

Выбор стропильного крепежа зависит от требований к прочности узлов конструкции, расчетных нагрузок и конфигурации кровли.

Перфорированный уголок

Крепление тех или иных элементов с помощью перфорированного уголка – один самых простых способов обеспечения надежного и прочного крепежа деревянных, пластиковых, металлических и прочих элементов. Более того, все работы с таким типом крепежа осуществляются без специализированного оборудования, а лишь с применением обычных саморезов и гвоздей, что делает работу предельно простой и быстрой. Сегодня перфорированный крепежный уголок также представлен в большом ассортименте различных изделий и может быть предназначен для самых разных монтажных и строительных работ. К примеру, узкопрофильный перфорированный уголок применим при сборке мебели и целого ряда отделочных или декоративных элементов. Широкий уголок применяется в монтаже более крупных изделий, потому как способен удержать на себе тяжеловесные деревянные брусья и другие конструкции. Для монтажа несущих элементов применяется балочный уголок, который способен выдержать наиболее серьезные механические нагрузки. Если же речь идет о креплении элементов с наибольшей степенью нагрузки, то справиться с этой задачей поможет усиленный уголок из оцинкованной стали прочных марок. Наконец, анкерный крепежный уголок – оптимальный вариант для закрепления все тех же деревянных, балочных и прочих конструкций в твердом основании – бетонные стены, кирпичная кладка, натуральный камень и так далее.
