Усиление деревянных конструкций стропил: 2 метода

Типы плит перекрытия

Выделяют два вида плит перекрытия:

Полнотелая плита перекрытия (монолитная), где нет внутренних пустот. Такую конструкцию используют на нижних этажах здания и производственных площадях. У этого вида плит есть подвиды:
Кессонная плита (имеющая структуру ячеечной сетки).
Ребристая плита.

Пустотные плиты перекрытия, которые применяют при строительстве многоэтажных домов и зданий административного назначения. Конструкция такого элемента гораздо проще полнотелой плиты, но это негативно сказывается на показателях прочности и надежности изделия. Именно поэтому так востребовано усиление пустотных плит перекрытия.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.

Способы усиления балок перекрытия

Точно подобрать вариант поможет специалист. Перед принятием решения проводят визуальный осмотр конструкции. По возможности выполняют более точные испытания на прочность. После проверки выбирают оптимальный метод усиления, учитывая:

процент износа и повреждения;
условия работы;
конструктивные особенности здания и требования к помещениям (нужно ли сохранить свободное пространство, есть ли возможность уменьшить высоту помещения и т.п.).

Выделяют два пути увеличения несущей способности:

усиление сечения балок;
изменение условий работы (уменьшение пролета, шага несущих элементов или нагрузки).

При серьезных повреждениях рекомендуют совмещать два этих варианта.

Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

естественный износ правильно установленного изделия;
повреждение балки вследствие ошибок при изготовлении и монтаже;
изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
использование слишком тонкого бруса, что приводит к вибрации балок;
слишком большие пролёты между балками;
сборка балок из нескольких частей.

Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

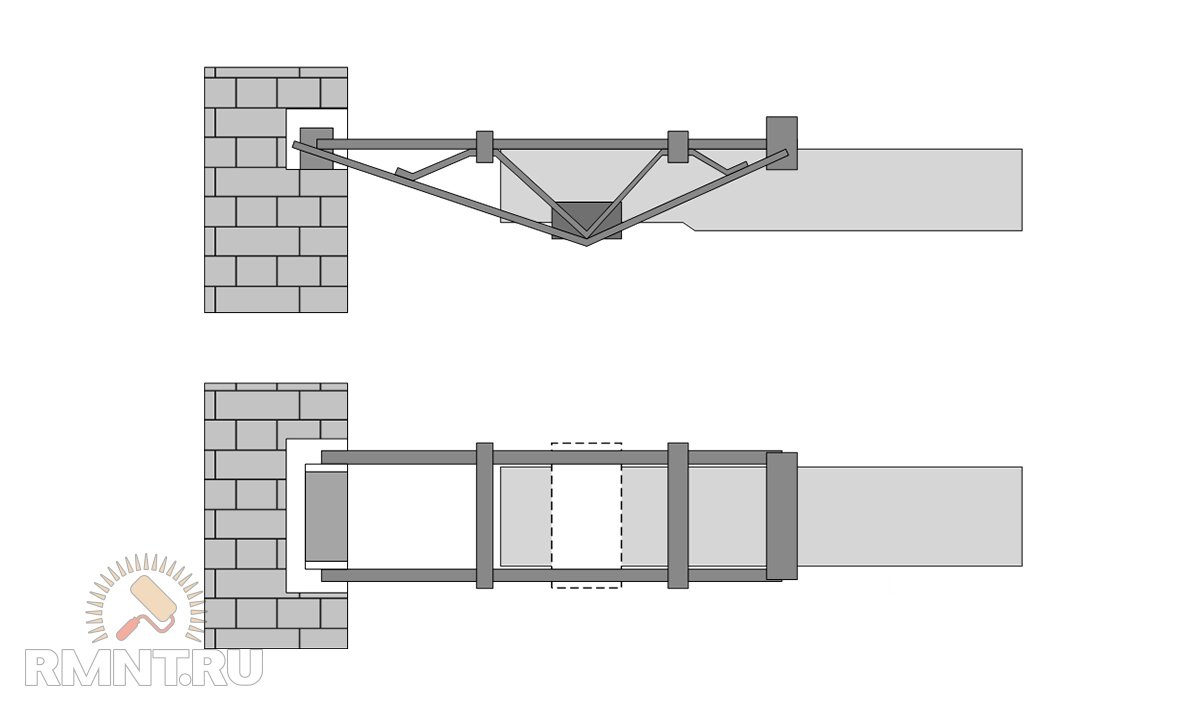

Прутковые протезы

В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

Способы усиления деревянной балки перекрытия

Если выяснилось, что несущих элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
Армирование углеволоконными элементами.

Необходимые уточнения

При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

Несмотря на все недостатки, деревянные конструкции не теряют своих позиций. Даже тогда, когда усиление перекрытий признано жизненно необходимым. И эта необходимость может возникнуть по разным причинам. Смотрите видео:

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги. В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Усиление стропил

Работы практически не отличаются от случая с перекрытиями. Все методы, перечисленные выше, актуальны. Исключение могут составить протезы. При работе на крыше висячие стропильные ноги будет разумно заменить на наслонные. Первые опираются только на мауэрлат, а наверху просто упираются друг в друга. Вторые же имеют две точки опоры: снизу на мауэрлат, сверху на коньковый ригель.

При усилении стропил важно помнить, что нагрузка на них больше, чем на перекрытия. Соответственно, требуются больше сечения

Основная составляющая нагружения — снег. Его масса зависит от климатического района.

Усиление стропил

Основная составляющая нагружения — снег. Его масса зависит от климатического района.

Как усилить пол в деревянном доме

Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

Объявление

Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

Устройство деревянного перекрытия между этажами

Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта moydomik.net

Усиление лаг при помощи накладок из фанеры или ОСП плит

Для лаг из клееного материла или конструкционного деревянного двутавра чаще всего применяются накладки из фанеры или ОСП плит. Такие накладки устанавливаются также в виде двусторонних накладок или одностороннего усиления лаг. Фиксация такого соединения осуществляется при помощи саморезов. Толщина фанерного элемента или элемента из ОСП плиты должна быть не меньше, чем 10-12 мм. Размер накладки для конструкционного двутавра должен соответствовать высоте центральной части.

Укрепление лаг фанерой

Фиксация саморезами делается с двух сторон накладок

Важно, чтобы саморезы проходили через толщину всех скрепляемых элементов

Усиление стропил

Основная составляющая нагружения — снег. Его масса зависит от климатического района.

Кровля

Необходимые уточнения

При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

Совет 1: Как усилить деревянное перекрытие

УСТАНОВКА НОВЫХ ДОСОК

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

— если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

— если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

— если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

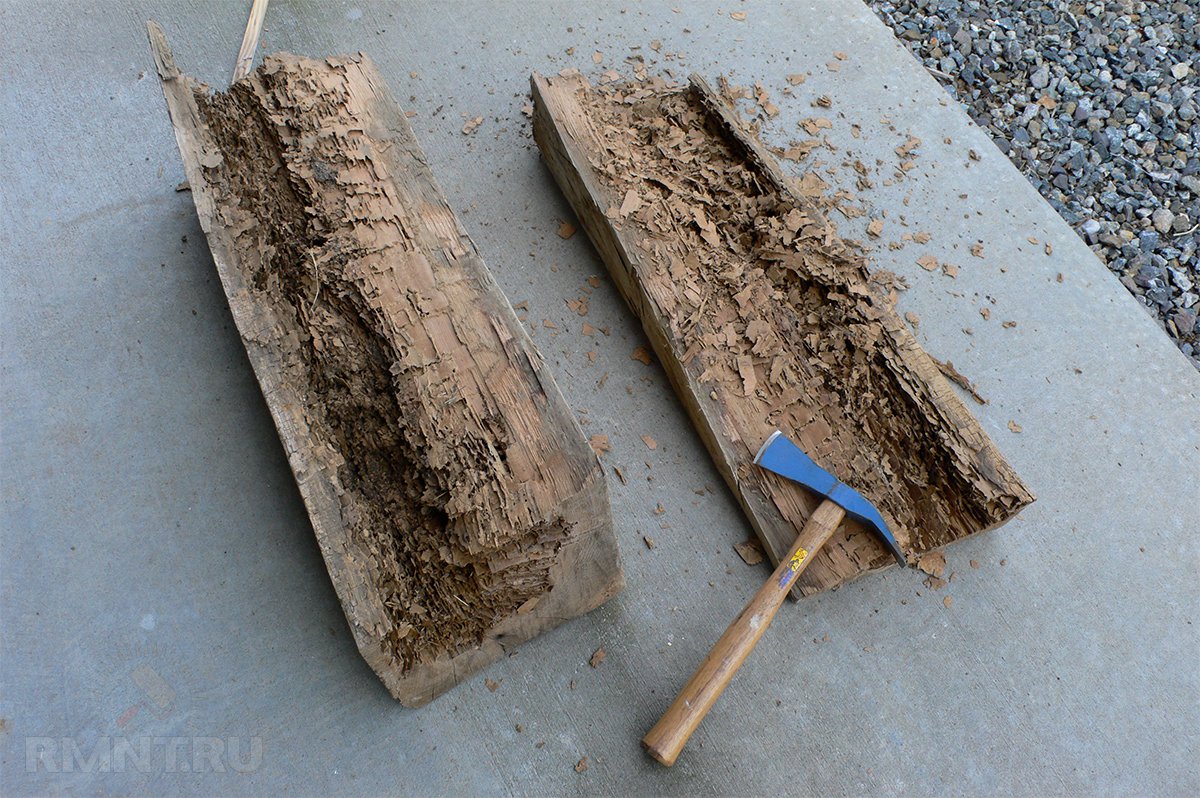

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

— чрезмерная нагрузка;

— ослабление лаг из-за выборок под трубы и кабели;

— недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3′ 11

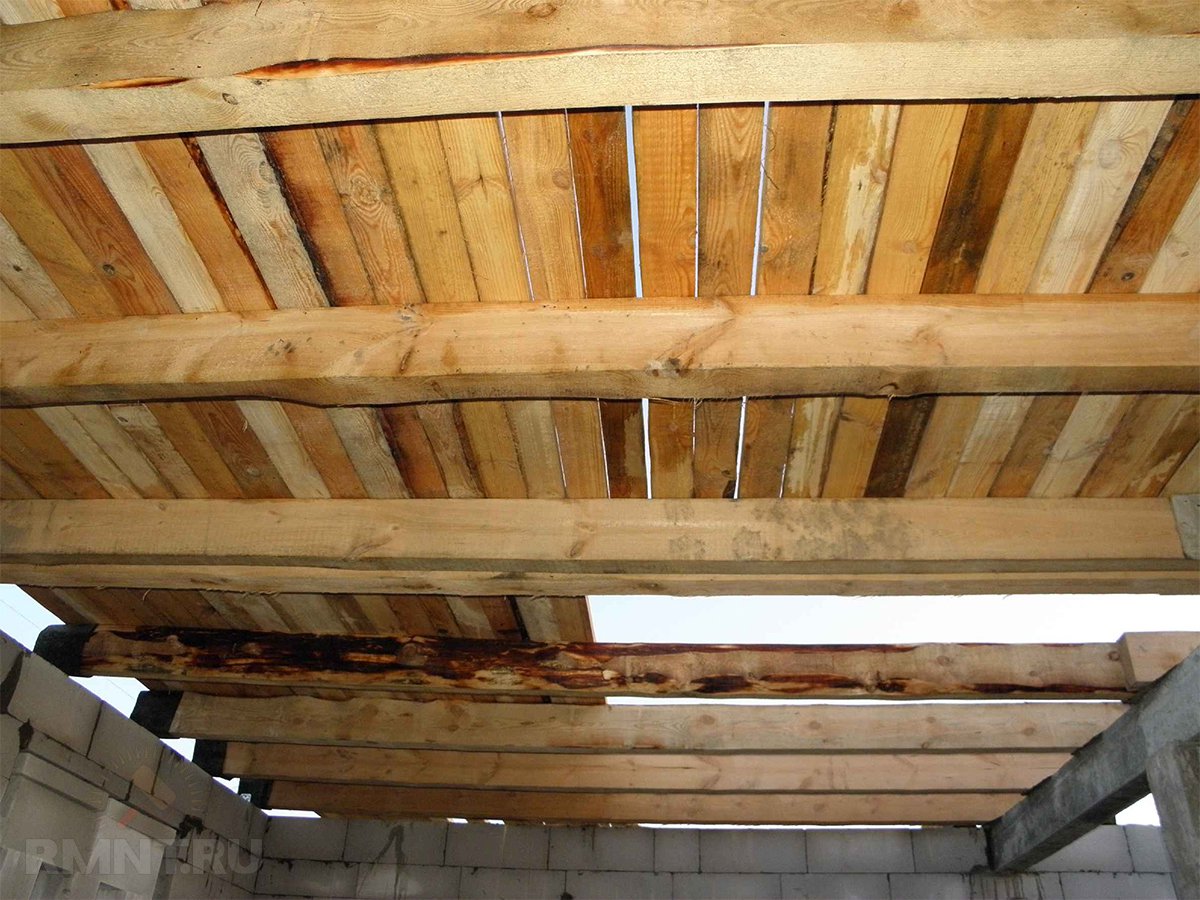

Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

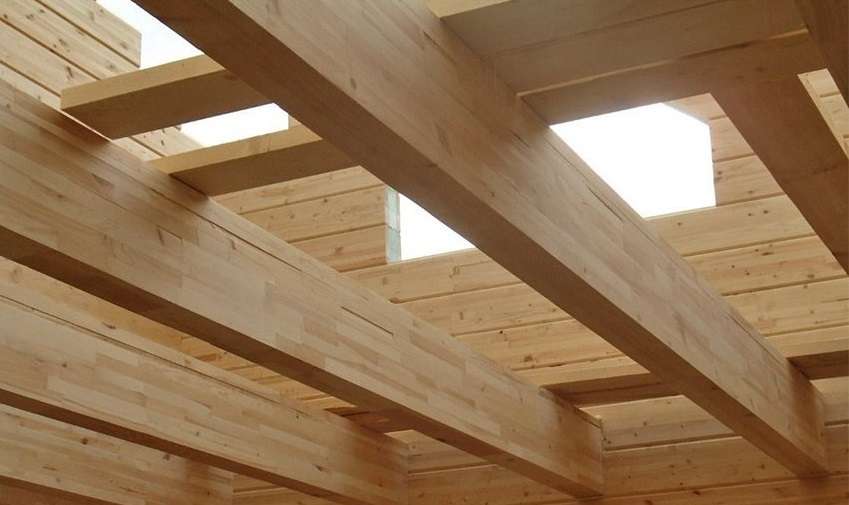

Материал и особенности перекрытия

Перекрытием называют соединение балки с несущей строительной стеной, которая может быть чердачной, мансардной либо междуэтажной. Конструктивно их делят на два типа: сборные (поперечный настил и продольная балка), а также монолитные (опора осуществляется на плиту).

При проектировке частных сооружений большее предпочтение отдают перекрытиям с деревянными балками. Такая конструкция считается довольно прочной и хорошо подходит для жилого сектора. Оптимальный размер опоры, в зависимости от целей ее использования и прилагаемых нагрузок, будет варьироваться:

высота – от 150 до 300 миллиметров;
ширина – от 100 до 250 миллиметров.

В целях увеличения срока эксплуатации опоры пропитывают специализированным антисептиком, а также промасливают.

В более сложно устроенных сооружениях прибегают к опиранию на металлические балки. Для этого строительные компании создают специальные крепкие стальные опоры. Согласно нормам безопасности, при использовании балок такого типа их концы должны опираться на кирпичную кладку через специализированные подушки распределения.

Монолитные перекрытия создаются из железобетонных плит. Для этого принято использовать заводские плиты из арматуры и бетонной массы. В целях уменьшения нагрузки на готовую конструкцию их создают пустотелыми.

Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

естественный износ правильно установленного изделия;
повреждение балки вследствие ошибок при изготовлении и монтаже;
изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
использование слишком тонкого бруса, что приводит к вибрации балок;
слишком большие пролёты между балками;
сборка балок из нескольких частей.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками

Во-вторых, уделите повышенное внимание методу крепления

Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров

Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом

Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров

. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным

. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Необходимые уточнения

При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

Отделка потолка балочного перекрытия

Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.

Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.

Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.

Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.
