Самодельная ленточная пила своими руками

Столешница

Любая ленточная пила содержит в своей конструкции столешницу. Она устанавливается на тумбообразное основание и служит для размещения мотора вместе с пусковым механизмом. В большинстве случаев столешницу изготовляют из толстой фанеры. Для защиты рабочей поверхности от сноса ее оклеивают текстолитом.

Некоторые специалисты рекомендуют делать столешницу поворотной. Такая конструкция позволяет осуществлять распил материала практически под любым углом. В конструкции данного элемента в обязательном порядке присутствует параллельный упор. Для его изготовления используют направляющие механизмы роликового типа или профиль, содержащий струбцины.

Топ-10 лучших ленточных пил по дереву

Наибольшим спросом пользуются инструменты для обработки древесины. В рейтинге лучших присутствуют пилы с любительскими и полупрофессиональными возможностями.

Proma PP-312

Компактный станок предназначен для прямого и наклонного распила древесины и работает на скорости 360 и 480 оборотов в минуту. Показывает хорошую устойчивость, ножки инструмента можно закрепить на полу.

Цена Proma PP-312 составляет около 48000 рублей

Зубр ZPL-305

Стационарный станок мощностью 750 Вт углубляется в деревянные заготовки на 170 мм. Устройство можно переключать между двумя скоростями, стол наклоняется на 45°, что позволяет делать рез под углом.

Приобрести пилу от Зубр можно начиная от 24000 рублей

Jet HVBS-56M

Универсальная ленточная пила для дерева и металла работает на нескольких скоростях распила и обладает низкой вибрацией. Комплектуется надежными тисками для фиксации детали, поддерживает быструю смену полотна. Опорные ножки можно регулировать для более ровной установки на поверхности.

Цена ленточной пилы Jet довольно высокая, от 50000 рублей

Triod BSM-115/230

Ленточная пила полупрофессионального класса подходит для обработки древесины, пластмасс и мягких металлов. Может выполнять рез вертикально, в прямой плоскости и под углом, распил получается аккуратный и ровный.

Купить пилу Triod можно от 34000 рублей

Энкор Корвет-35

Ленточная пила подходит для прямого распила и фигурного реза древесины и пластиковых деталей. Поддерживает две скорости, при необходимости стол можно наклонять в разные стороны.

Важно! В станке предусмотрено подключение пылесоса прямо во время работы для удаления стружки и опилок.
Цена Энкор Корвет начинается от 44000 рублей

Jet JBS-12

Швейцарская пила по дереву и пластику обрабатывает заготовки на двух рабочих скоростях. Оснащается патрубком для отвода пыли, предусмотрена ручка для регулировки натяжения полотна. Может выполнять рез под углом 45°, отличается невысоким уровнем шума.

Средняя цена пилы Jet — 42000 рублей

Metabo BAS 261 Precision

Немецкая пила с мощностью 400 Вт работает с минимальной вибрацией и обеспечивает ровный и четкий рез. В комплекте поставляются параллельный и угловой упоры, переходники для пылесоса. Устройство из категории бюджетных, но может выполнять распил до 103 мм.

Стоимость ленточной пилы Metabo начинается от 24000 рублей

Makita 2107FK

Высокопроизводительная пила с мощностью 710 Вт работает на двух скоростях и осуществляет рез до 120 мм. В основном предназначена для обработки дерева до 12 см толщиной, но хорошо справляется и с листовым металлом.

Совет! Ленточная пила особенно хорошо подходит для домашних мастерских по производству мебели.
Купить ленточную пилу Makita можно от 24300-24500 рублей

Jet JWBS-10

Недорогая ленточная пила с мощностью 600 Вт относится к любительской категории и позволяет обрабатывать древесину на глубину 100 мм. Натяжение полотна можно регулировать, также предусмотрен специальный рычаг для быстрого ослабления перед уборкой на хранение.

Jet JWBS-10 стоит умеренно — около 20000 рублей

Metabo BAS 318 Precision

Одна из лучших пил для ленточной пилорамы поддерживает две скорости и демонстрирует очень плавное движение полотна без рывков. Практически не вибрирует и не шумит, комплектуется ящиком для сбора опилок при работе, дополнительными упорами и светодиодной подсветкой.

Цена ленточной пилы Metabo BAS 318 составляет около 46000 рублей

Конструкция

За основу приведенного здесь проекта взята разработка Матиаса Вандела – канадского изобретателя, который собрал свою пилу в основном из дерева. Можно подумать, что для такого инструмента лучше использовать металл, но все не совсем так.

Ленточная пила-станок такой сборки демонстрирует неплохие показатели, вполне сравнимые с покупными моделями. К тому же легкозаменяемый материал позволяет мгновенно проводить текущий ремонт. Забота же о заменяемых деталях отойдет на второй план.

Также важно помнить о том, что многое будет зависеть от выбранного двигателя (лучше использовать уже готовый), пилы для ленточных станков и заготовок

Какие материалы и инструменты потребуются для изготовления пилы

Набор инструментов и расходных материалов для создания ленточной пилы своими руками в домашних условиях может различаться в зависимости от особенностей выбранной конструкции. Но, как правило, в обязательном порядке для сооружения станка требуются:

• доски или листы фанеры для каркаса;
• подшипники;
• мотор — электрический или бензиновый;
• металлические уголки;
• металлическое режущее полотно — самодельное или покупное;
• саморезы и болты с гайками;
• резина от велосипедной камеры;
• деревянные бруски и рейки, они нужны для опорной рамы конструкции;
• втулки;
• ремень для передачи вращательного момента;
• стальной прут, который послужит валом для шкивов;
• стальной лист или кусок текстолита;
• лак или краска, они нужны на заключительном этапе создания станка.

Также при изготовлении ленточной пилы своими руками потребуется использовать следующие инструменты:

• болгарку;
• шуруповерт;
• плоскогубцы;
• гаечные ключи — размеры подбираются в соответствии с болтами;
• электролобзик;
• отвертки;
• молоток.

READ Выбор Торцовочной Пилы Для Установки Дверей

Выбор ленточного полотна

При желании изготовить пильное полотно для ленточного станка можно своими руками из инструментальной стали У8 или У10. Материал должен быть прочным, но гибким, с толщиной 0,4-0,8 мм для распила древесины твердых пород. При самостоятельном создании полотна понадобится с помощью болгарки вырезать в металле зубья, развести их и заточить, а потом спаять газовой горелкой ленту в сплошное кольцо и зашлифовать шов.

Как собрать ленточную пилу из лобзика своими руками

Еще одна простая схема предлагает сделать мини ленточную пилу по дереву своими руками из электрического лобзика. Алгоритм предлагается следующий:

• К небольшой квадратной заготовке ручкой вниз прикладывают лобзик и фиксируют металлические уголки по обеим сторонам. При помощи дрели в отмеченных местах проделывают отверстия для винтов. Уголки закрепляют на деревянной подставке. В качестве основания для настольного станка подойдет любая твердая доска или небольшой лист ДСП
• Между уголками вставляют лобзик, слегка приподнимают его и кладут кусок резины между кромкой металлических элементов и корпусом. Поскольку инструмент не прижимается вплотную к доске, снизу остается пространство для осуществления регулировки через кнопки. Длинными винтами лобзик фиксируют между уголками, чтобы он не качался и не люфтил. Резиновая прокладка смягчает возможные вибрации при работе электролобзика
• Теоретически подобием ленточной пилы уже можно пользоваться, однако удобнее довести конструкцию до совершенства и придать ей вид классического станка. Для этого к подошве лобзика при помощи винтов прикрепляют столешницу компактных размеров. Предварительно в ней нужно прорезать узкое отверстие, через которое будет выступать ленточное полотно инструмента. Для столешницы подойдет любой твердый материал — сталь, текстолит, эбонит

САМЫЙ ДЕШМАНСКИЙ И ПРОСТОЙ ВАРИАНТ! Ленточная Пила из Лобзика #DIY

Для серьезных работ и реза бревен и крупных досок ленточная пила из электролобзика своими руками не подойдет. А вот мелкие заготовки с ее помощью обрабатывать будет очень удобно.

Советы по изготовлению ленточной пилы

Можно теперь и подробнее описать изготовление ленточной пилы своими руками. В работе стоит придерживаться следующего порядка:

1. перед сборкой этого аппарата в домашних условиях стоит найти хорошие и подробные чертежи станка. Они являются основным элементом качественного изготовления. Работа начинается с сооружения тумбы и стола. На них будет закрепляться весь механизм станка. Здесь пригодится дерево или фанерный щит;
2. потом стоит вырезать из фанеры специальные шкивы, которые оклеиваются листами резины. Детали из дерева нужно хорошо отшлифовать и обработать смолой;
3. далее изготавливается рама для всего аппарата. Стоит заранее просчитать ее форму, чтобы обеспечить надежное удержание режущей ленты. Из швеллера сваривается опорная рама и одевается ось из стали;
4. шкивы необходимо надеть на ось с помощью специальных втулок, размещенных на ее разных концах. Все шкивы нужно обязательно правильно сбалансировать;
5. чтобы лента не была подвержена вибрации, стоит использовать демпфер;
6. к электрическому двигателю необходимо подсоединить все детали, которые будут приводиться в движение;
7. дополнительно стоит изготовить направляющий механизм, который поможет подавать материал для обработки. Он делается из металлических уголков.

Наладка пилы в процессе изготовления ленточной пилы для бревен своими руками

Настройка заключается в:

• расположении колес на одной линии;
• первое включение следует производить без направляющих;
• тестовую распиловку – без высокой нагрузки.

Затем можно установить блоки, которые будут направлять ленту.

Подготовка к работе

Перед началом изготовления станка приготовьте все нужные приспособления и материалы, уберите все лишнее с площадки, помните о технике безопасности на рабочем месте. Перечислим то, что вам понадобится.

Инструменты

• Циркулярная пила для распила заготовок.
• Электролобзик для выпиливания отверстий.
• Струбцины понадобятся для фиксации частей в процессе склейки.
• Сверлильный агрегат – можно применять электродрель или шуруповерт, также пригодятся сверла разного диаметра.
• Шлифовальное оборудование – все поверхности лучше отшлифовать, чтобы не пораниться при использовании.

Материалы, фурнитура, крепеж

• Фанера 1,5 см в ширину.
• Прочный массив дерева для основания или металл.
• Подшипники.
• Два вала.
• Режущее полотно.
• Расходники – клей, изолента, гайки, саморезы.

Устройство ленточных пил по металлу

Оно определяется назначением и компоновкой станка. Рассмотрим варианты, чаще всего предлагаемые производителями.

Двухколонная полуавтоматическая ленточная пила производства компании Indiamart. Её особенность — гидравлическое натяжение лезвия и гидравлический зажим, который снабжён гидромеханическим датчиком. Скорость перемещения пильного полотна может изменяться в широких пределах, поскольку для привода используется двигатель переменного тока с вариатором. Клинок имеет высокое качество, что обеспечивает выполнение операций резки и обрезки торца. Применение такой ленточной пилы эффективно в различных отраслях хозяйственной деятельности: от автомобилестроения до производства строительных металлоконструкций.

Полностью автоматизированная двухстоечная ленточная пила компании Ирлен-Инжиниринг (Россия-Китай). Особенностью этой машины является изменяемая в широких пределах скорость разделения заготовки, хорошее натяжение лезвия, отличная двигательная способность, ёмкий гидравлический резервуар, а также возможность применения при резке металла с разной прочностью.

Вертикальные одностоечные ленточнопильные станки от чешской компании Proma. Особенность такого оборудования – удобный доступ к заготовке и инструменту с трёх сторон, высокая точность распила, высокое качество сварного соединения частей пильного полотна. Станок – полустационарного типа, и легко может перемещаться с места на место.

Ленточные пилы по металлу модельного ряда jet (Тайвань). В станке реализована классическая концепция прямолинейного реза, поэтому подобное оборудование часто именуют механическими ножовками. Конструкция таких станков включает в себя качающуюся раму и кривошипно-шатунный механизм, который обеспечивает возвратно-поступательное перемещение пильного полотна. По производительности такие станки уступают ленточнопильному оборудованию с непрерывной лентой.

Ленточнопильные пилы от Энкор (Россия). Отечественные производители рассматриваемого оборудования с обычным управлением представлены станками модельного ряда Корвет, также относящимися к классу механических ножовок по металлу. Станки оснащены необходимыми контрольно-измерительными приспособлениями, позволяют оптимизировать скорость разрезания, комплектуются высокостойкими пильными полотнами.

Очевидные преимущества ленточных пил по металлу – оперативность изменения технологических параметров резки, компактность, возможность настройки инструмента на разрезание различных металлов. Цена оборудования определяется его мощностью и функциональными возможностями. Она составляет:

• Для пил с ручной подачей материала – от 16 тыс. до 50 тыс. руб.;
• Для полуавтоматических пил – от 85 тыс. до 280 тыс. руб.;
• Для автоматических пил по металлу с ЧПУ – от 600 тыс. до 1, 3 млн. руб.

Технические характеристики ленточнопильного вертикального станка 8А531

Наименование параметра	8А531
Основные параметры станка
Наибольшая высота обрабатываемой заготовки (зев станины), мм	250
Наибольшая ширина обрабатываемой заготовки (вылет инструмента), мм	420
Стол станка
Размеры рабочей поверхности стола, мм	560 х 560
Угол наклона стола вправо, град	30°
Угол наклона стола влево, град	10°
Высота от пола, мм	1100
Вариатор и редуктор
Регулирование сорости вращения	бесступ
Диапазон регулирования	7,5
Количество ступеней при переключении скоростей редуктора	3
Предел скоростей ленточной пилы, м/мин	20..1550
Режущий инструмент (ленточная пила)
Длина ленточной пилы, мм	3250
Ширина ленточной пилы, мм	4; 6; 8; 10; 12
Толщина ленточной пилы, мм	0,6
Размеры цепи напильников: длина/ ширина, мм	3170/ 10
Размеры абразивной ленты: длина/ ширина, мм	3250/ 300
Электрооборудование станка
Электродвигатель главного привода, кВт (об/мин)	1,1 (1400)
Электродвигатель шлифовального круга, кВт (об/мин)	0,27 (3000)
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм	1080 х 770 х 1955
Масса станка, кг	920

Настройка ленточнопильного оборудования

Исправная и качественная работа столярной установки зависит напрямую от настройки оборудования. Существует схема наладки установки. Вначале устанавливают колёса параллельно друг другу. Дальше устанавливают фторопластовые шайбы, необходимые для предотвращения вертикального смещения.

В первый раз запуск выполняют без направляющих. На этой стадии проверяют плавность запуска и чистоту работы двигателя, а дальше уже проводят тестовый распил с использованием полотна, но с минимальными нагрузками. Для работы с увеличенной нагрузкой используют блок с направляющими лентами. Такая конструкция состоит из двух половинок, которые устанавливают по линии режущего полотна.

Раньше мастера своими руками делали не только станки, но и режущее полотно. Самостоятельно замкнуть ленточный агрегат в кольцо сложно и тут требуется уже хоть какой-то начальный опыт в сборке станка. Ручным методом проводят и заточку по шаблону. Всё это можно сделать самому, сэкономив свои деньги, но современный рынок просто набит всевозможными приспособлениями и деталями, которые улучшают качество обработки материалов или делают аппаратуру многофункциональной. Главное в этом деле — помнить о технике безопасности, ведь производственные модели или самодельные представляют большую опасность для здоровья человека.

Originally posted 2018-07-04 07:38:21.

Параметры ленточных пил

В зависимости от типа изготовления, ленточная пила может служить для обработки следующих материалов:

• дерево;
• синтетика;
• металл.

Металл обладает высокой прочностью, а потому необходимо использовать усиленную сталь для резки. При использовании стандартных пилок, зубья будут деформироваться очень быстро. Поэтому нужно заранее подготовиться к работе, учитывая тип материала.

Размер и шаг зубьев полотна

Для выбора резца, необходимо отталкиваться от размеров созданного станка. А также есть полезные рекомендации, которых стоит придерживаться:

• Для продольного пропила используют широкие полотна, в результате выходит качественный и ровный срез.
• Если предстоит обрабатывать тонкую заготовку, нужно использовать очень узкое лезвие.
• При необходимости контурной и фигурной резки, подбирают режущие элементы в диапазоне ширины от 14 до 88 мм. Предпочтительный размер — 35-40 мм.

На финальный результат обработки будет влиять и шаг зубьев:

• Крупная постановка подходит для обработки тонких листовых материалов.
• Чем «гуще» постановка зубьев, тем больше должно быть полотно.
• Средний вариант можно использовать при обработке синтетических материалов, чтобы не забивать резец отходами.

Но и этого недостаточно для правильного подбора лезвия

Важно обращать внимание на заточку и расположение зубчиков

Расположение зубьев и заточка

Шаг зубьев влияет на финальную обработку. Выбор необходимо совершать в зависимости от твердости древесины:

• WM-полотна подходят для твёрдых и мягких пород древесины.
• АV — для работы с твердой древесиной, или мерзлым деревом.
• NV — для фигурного распила.
• NU — для мягких пород.

Также необходимо обращать внимание на заточку зубьев. Режущая кромка должна быть очень острой и ровной

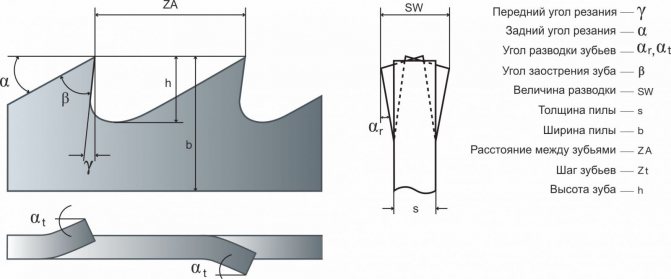

Схема зубьев

Изготовление пилы своими руками

Учитывая все нюансы, размер и шаг зубьев на режущем элементе, можно приступать к самостоятельной сборке ленточной пилы в домашних условиях. На этом можно сэкономить значительную часть денег, но всё равно потребуется приобрести некоторые детали и материалы для сборки рабочего стола или устройства, приводящего механизм в движение.

Сборка ленточной пилы по дереву своими руками по чертежам включает следующие элементы:

• ленточный шкив;
• режущий элемент для ленточного станка;
• клиновый ремень типа А710;
• штангу несущую;
• направляющие;
• шкивы;
• электродвигатель с выбором мощности в зависимости от объёмов выполняемой работы;
• ремённый привод;
• кронштейн;
• две гайки типа М12 (2 шт.);
• ремень клиновый;
• направляющую;
• демпфер;
• штангу несущую;
• опору верхнюю;
• ползун;
• регулировочный винт;
• привод для верхней ленты.

Некоторые детали легко заменить подручными материалами, которые есть практически у любого человека в гараже. Другие элементы станка требуют покупки производственных моделей. Например, электродвигатель невозможно собрать своими руками, а оборудование со стиральной машинки или аналогичной техники не подойдёт из-за недостаточной мощности.

Устройство и сборка станка

Нет ничего сложного в том, чтобы собрать самодельную ленточную пилу своими руками. Здесь нужно изучить все нюансы и подготовить необходимый материал. Основная часть столярного станка — это рабочий стол, на котором осуществляется обработка дерева, металла, камня или синтетики. Конструкция предусматривает круговое движение режущего элемента, который оказывает воздействие на заготовку и закрепляется двумя шкивами.

Преимущества и недостатки ленточной пилы

Этот вид пил успешно применяется в разных видах работы с деревом и другими материалами и обладает рядом достоинств:

• использовать ленточную модель экономично, так как она делает очень узкие пропилы;
• высокая продуктивность прибора за счет быстрой скорости распиливания;
• умеренная стоимость устройства доступна благодаря его специфическому строению;
• не создает сильного шума при работе, что делает процесс работы более комфортным.

Наряду с многочисленными плюсами, ленточные пилы обладают и некоторыми ограничениями и недочетами:

• сложный процесс настройки параметров работы прибора, что может быть проблемой для новичка;
• из-за нюансов конструкции механизма, он может выполнять только продольный распил древесного полотна.

Пильный стол

Следующий этап – монтаж стола. Его можно прикрепить с помощью клея, но такая конструкция может выдержать небольшой вес, так что лучше добавить саморезы

Обратите внимание на то, чтобы столешница была ровно перпендикулярна основанию, иначе срез на самодельном ленточнопильном станке по дереву будет косым

Сборка

Теперь можно заняться подключением электрического двигателя. Позаботьтесь об изоляции всех проводов и контактов, прежде чем подключите его в розетку.

Когда конструкция собрана, проведите несколько тестовых запусков, чтобы удостовериться, что лента не соскакивает с креплений.
