Конструкция и принцип работы

Штроборезы бывают нескольких видов: ручные и электрические.

Ручной

Ручной инструмент имеет обычно изогнутую или просто прямую ручку. У штробореза с прямой ручкой предусмотрено два удобных держателя, которые необходимы для вырезания прямых и ровных канавок на вертикальных стенах.

Бороздодел с изогнутой ручкой также имеет два удобных держателя, но при этом в нём предусмотрен резец двухсторонней формы, затянутый болтом. Такой ручной инструмент используется для устройства канавок нужной глубины и размера в горизонтальных строящихся поверхностях.

Ручной штроборез заводского производства

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Электрический штроборез заводского производства

Диск для штробореза: основные виды

Современная промышленность предлагает широкий выбор режущего инструмента для обработки каменных материалов: бетона, кирпича, гранита, тротуарной плитки и т.п. В зависимости от объема выполняемых задач в качестве привода алмазного круга используется: ручная универсальная углошлифовальная машинка («Болгарка»), ручной штроборез и стационарная отрезная машина.

Алмазные диски для обработки «каменных материалов» обладают рядом преимуществ: долговечность, высокая скорость резания и высокое качество реза. В общем случае алмазный диск для штробореза по бетону представляет собой «основу» – металлический диск, изготовленный из инструментальной стали. По наружному периметру диска с помощью лазерной сварки закреплены «алмазные резцы».

Алмазные резцы в свою очередь представляют собой алмазную крошку, спеченную в единое целое с металлическим порошком. В центре диска имеется посадочное (точное) отверстие разного диаметра. В зависимости от назначения и технологии резки, конструкция дисков имеет особенности:

Инструмент для «сухой» резки. Представляет собой сегментный диск. Алмазная крошка расположена по периметру инструмента секторами. Между секторами, для локализации тепловых напряжений выполнены технологические прорези, оканчивающиеся технологической радиусной расточкой;
Инструмент для «мокрой» резки. Работает в более щадящих условиях, поэтому алмазные резцы расположены по периметру диска сплошной лентой. Для локализации тепловых напряжений, равномерно по периметру диска пробиты отверстия. Обязательное условие эксплуатации – подача воды в зону реза для охлаждения;
Инструмент для резки железобетона (армированного материала). Диски этого типа отличаются увеличенной толщиной основы (диска) и увеличенным содержанием алмазов в алмазно-металлической «связке».

Маркировка алмазного диска, как правило, содержит три основных параметра, указанных в миллиметрах:

Наружный диаметр. Выбирается в зависимости от необходимой глубины реза;
Толщина диска. Выбирается в зависимости от технологии резки. Указывается в маркировке не всегда;
Диаметр посадочного отверстия. Выбирается в зависимости от посадочного отверстия шпинделя имеющегося электроинструмента; болгарки, штробореза, отрезной машины и т.п.

Пример маркировки – алмазный диск Husqvarna -D 125/22 UP: наружный диаметр 125 мм, диаметр посадочного отверстия – 22 мм. Толщина диска не указана. Это говорит о том, что диск имеет минимально возможную толщину.

Модели штроборезов и как они работают

Давайте посмотрим на несколько штроборезов по бетону для понимания конструкции, принципа работы и возможностей.

Интерскол ПД-125/1400Э

Штроборез от отечественного производителя. Два диска по 125 мм способны проделать борозду глубиной до 30 мм и шириной до 30 мм. Мощность агрегата составляет 1400 Вт. А максимальное количество оборотов — 9500 в минуту. Стоимость этого инструмента составляет около 6 000 руб.

Этот штроборез очень похож на УШМ, возможно, в основе она и лежит

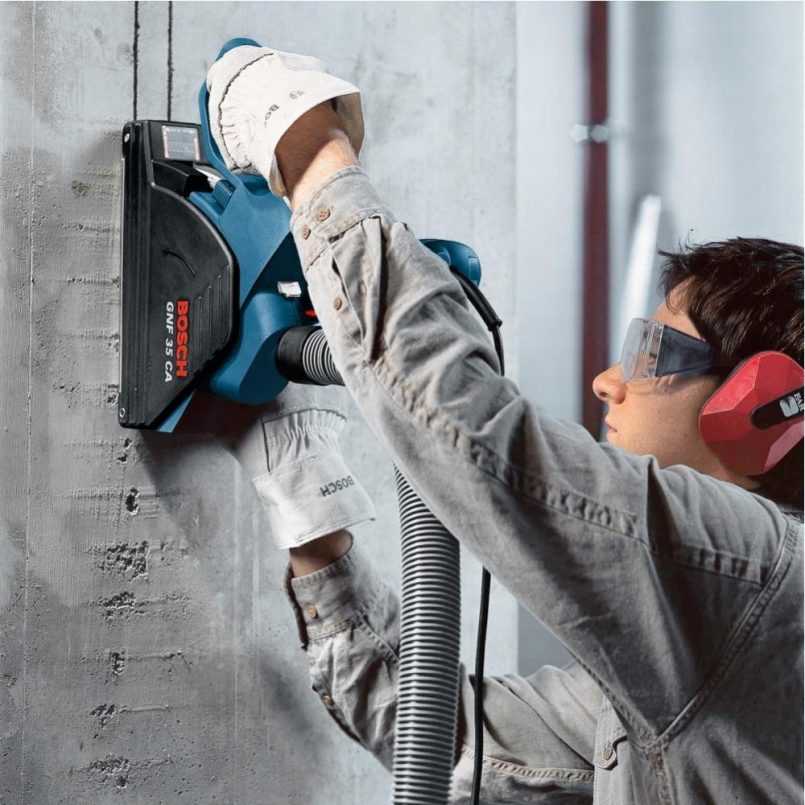

Bosch GNF 35 CA

Более производительный вариант ручного штробореза для газобетона, бетона и кирпича. 2 режущих диска по 150 мм. Максимальная ширина паза — 39 мм, а максимальная глубина — 35 мм. Мощность устройства составляет 1400 Вт. Конструкция предполагает подключение пылесоса и вывод пыли и осколков. Стоимость такого инструмента довольно высока — 40 000 руб.

Удобный и практичный инструмент, правда, дороговат

Makita SG150

Мощный и производительный штроборез. Глубина реза может достигать 45 мм, а ширина − 35 мм. Мощность составляет 1800 Вт, но при этом количество оборотов немного меньше обычного — 7800 об/мин. К нему также можно подключить пылесос. Стоит прибор около 42 000 руб.

Функциональный и мощный вариант

Подготовительный процесс и разметка рабочей поверхности

На первом этапе составляют схему будущей электропроводки, делают разметку:

Определяют места установки точек питания, осветительных приборов и выключателей.
Составляют чертеж проводки. Нужно понимать, откуда и в какие стороны будут протягиваться кабели. Схему составляют не только для стен, но и для потолка.
Сделанный чертеж переносят на поверхности, используя маркер или карандаш. Отмечают места установки приборов. От каждой точки проводят вертикальные или горизонтальные линии.
Размечают места монтажа распределительных коробок. В каждом помещении должно быть хотя бы 1 устройство. Коробки соединяют в горизонтальной плоскости, подключают к щитку. В местах установки электротехнических изделий не должно быть старых кабелей. Для их обнаружения используют специальные детекторы.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно! При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Станок по керамограниту

Резка керамогранита болгаркой требует навыков и знаний особенностей строения материала, т. к. провести ровную линию, удерживая инструмент в руках, трудно. Работа требует особого подхода: необходимо обеспечить движение без отклонений и контролировать глубину реза в процессе выполнения операции. Любое нарушение приводит к порче материала, появлению сколов и неровностей. Это приводит к дополнительным расходам, а стоит керамогранитная плитка недешево. Чтобы болгарка двигалась без отклонений, можно изготовить специальное приспособление, где были бы направляющие. На рисунке показан вариант изготовления такого приспособления, где основным материалом является фанера и крепежные изделия.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
Листовое железо, толщиной от 2 мм.
Металлическая труба с внутренним диаметром 50 мм.
3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.
Толщина металлического листа должна быть не менее 2 мм
Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.
Хомут для закрепления болгарки
К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.
дыв
Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.
Пылеотводящий патрубок
К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Необходимые инструменты и материалы

Швеллер Уголок Труба профильная ДСП Сварочный инструмент Дрель электрическая Показать все Болгарка – инструмент весьма полезный и разносторонний. С его помощью можно резать металл, камень, плитку и, конечно же, шлифовать поверхности, но порой гораздо легче и точнее выполнить эти работы стационарным станком. К счастью, вы сможете сделать отрезной станок из болгарки своими руками.

1.1 Фотогалерея: инструмент, сделанный своими руками

2 Покупать или нет?
3 Как сделать отрезной станок из болгарки своими руками
3.1 Из металлической трубы и уголков
3.2 Видео: отрезной станок из подручных материалов
3.3 Отрезной станок со станиной (чертёж)
3.3.1 Необходимые инструменты и материалы
3.3.2 Чертёж
3.3.3 Фотогалерея: схемы отрезных станков из болгарки по металлу и для плитки
3.3.4 Каркас
3.3.5 Линейка
3.3.6 Электроника

3.4 Видео: станина для болгарки из металла 3.5 Видео: станок-самоделка с линейкой для металла 4 Безопасность

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно

При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

Читать также: Промбезопасность тесты онлайн 2020 олимпокс

Ручной штроборез

При нецелесообразном использовании электрического штробореза, можно использовать ручной аналог. Данный тип прибора — подходящий вариант для небольших частных построек, так как его стоимость значительно ниже.

Бесспорным плюсом является тот факт, что ручной вид прибора почти бесшумен. Он не такой пыльный, как электрический. Данное изделие состоит из металлической трубы, а сбоку закреплены ручки. На одной стороне трубы имеется режущая деталь, врезающаяся внутрь газобетона механическим путем.

В сфере строительства имеется две разновидности ручных штроборезов:

приборы, которые применяются на горизонтальных поверхностях;
для обработки вертикальных поверхностей.

Оба варианта используются с одной целью. Их различия только в форме и месте расположения элементов на основании, из которых состоит инструмент.

Ручной штроборез для горизонтальных поверхностей обустроен изогнутой ручкой. В то время, как у инструмента для вертикальной обработки эта ручка имеет ровную форму. Подобного рода формы ручек созданы специально. Для того, чтобы была возможность, как можно лучше обрабатывать поверхность без особых усилий.

Устройство и принцип работы штробореза

Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:

Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук
Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.
У электрических штроборезов рабочим элементом выступает алмазный диск

Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.

Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках

Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.

Работа с электрическим штроборезом ничем не отличается от использования болгарки

Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.

Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.

Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.

Виды штроб

Штробами (или штрабами) называют небольшие углубления в стенах, потолках и полах, предназначенные для укладки трубопроводов или электропроводки. Согласно правилам ПУЭ по устройству электроустановок борозды нарезают строго по прямым линиям. Допускается делать небольшой уклон по горизонтали, от вертикали отклоняться нельзя. Пересечения и повороты штробируют только под 90° за исключением сетей в неответственных помещениях.

В зависимости от количества кабеля штробы могут быть разной глубины:

для одиночного — до 15 мм;
для нескольких — до 25-30 мм.

Прорезка в стене канала приводит к ее ослаблению и снижению прочности, поэтому штробление не допускается:

в несущих стенах и перегородках;
в панельных домах, где все стены несущие;
в плитах перекрытия.

В монолитных стенах глубина штробы должна быть меньше толщины защитного слоя бетона на 2-3 мм, чтобы не оголять арматуру и не допускать перерезку стержней. При укладке проводки в полу рекомендуется делать борозды в бетонной стяжке или монтировать ее под специальным плинтусом с каналами под кабель.

В деревянных домах штробы не используются. Прокладка электропроводки ведется либо открытым способом, либо в полостях каркасных стен и перегородок.

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Работа болгаркой

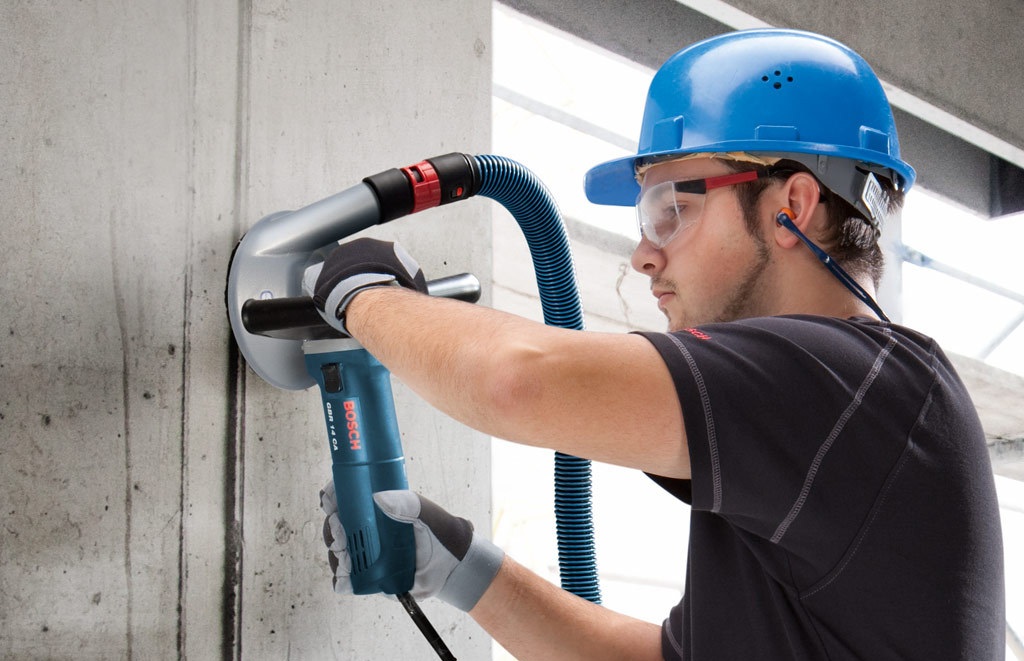

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Советы профессионалов

Для прокладки проводки своими руками, следует прислушаться к советам профессионалов:

Не стоит прокладывать проводку в плитах перекрытия, в несущих стенах и в швах расположенных горизонтально.
При планировании проводки, следует помнить, что штробы должны быть расположены строго горизонтально или вертикально. Перед началом работ нужно разметить на стене места проводки при помощи уровня или отвеса.
При горизонтальном штроблении нужно отступить от плиты перекрытия не меньше 15 сантиметров.
Если конструкция от 8 см, штроба прокрадывается по самому короткому пути.
Нельзя прокладывать проводку в углу, близко к оконным проемам и дверьми. Расстояние, которое следует отступить, приравнивается к 10 см.
Если помещение уже было в эксплуатации, следует проверять стены на наличие кабеля под напряжением. Это можно проверить при помощи специальных искателей.

Какой бы способ для штробления стен под проводку не был бы выбран, нужно помнить, что связанные с этим работы выполняются в самом начале ремонта помещения. Высокий уровень пыли во время прокладки проводки очень опасен для организма человека.

Правильное штробление стен под проводку без пыли
