Как сварить ферму для навеса из профильной трубы

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 2020 до 3030 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 5050 до 8080 кв. мм	сечение от 4020 до 4040 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 8080 до 120120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Способы шумоизоляции для снижения гула в канализационном стояке

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Инструменты и материалы

Прежде чем приступить к строительству кровельной конструкции, необходимо заранее произвести расчеты и определить требуемое количество материалов, исходя из особенностей конкретного проекта. Понадобятся такие стройматериалы:

Поликарбонатные панели.
Деревянный брус или профильная труба для обрешетки и стропильной системы.
Прямоугольная или квадратная труба для обустройства опорных конструкций.
Стеновой стройматериал – если кровля будет монтироваться на уже существующих стенах частного дома (одну из них нужно будет достроить, чтобы получить необходимый перепад высот).
Бетонная смесь для достройки возвышающейся стены или создания фундамента для металлических опор односкатной кровли.
Гидро- и пароизоляционный материал – если кровля будет устанавливаться над сооружением закрытого типа.
Герметик, химически нейтральный по отношению к поликарбонату, – понадобится для заделки стыков между панелями и обрешеткой.

Из инструментов понадобится следующее:

Дрель и шуруповерт – для крепления панелей саморезами.
Гайковерт или гаечные ключи – для болтовых соединений профильных труб.
Сварочный аппарат – для сварных соединений труб.
Болгарка – для резки профилей.
Циркулярная пила или ножовка – для резки бруса.

Конструкционные особенности ферм

Ферма из профильной трубы имеет характерные особенности, о которых следует помнить заранее. В основе деления можно выделить определенные параметры. Главным значением считают количество поясов. Можно выделить следующие виды:

металлические опоры, представляющие собой компоненты, которые находятся в одной плоскости;
висячие, в составе которых два металлических пояса, расположенных сверху и снизу.

Второй важный параметр, без которого чертеж фермы создать не получится, это контуры и форма. В зависимости от последнего можно выделить прямые, двухскатные или односкатные, арочные фермы. По контуру также можно разделить металлические конструкции на несколько вариантов. Первый – это конструкции с параллельным поясом. Они считаются оптимальным решением для создания мягкой кровли. Металлическая опора предельно проста, а ее компоненты идентичны, по размерам решетка совпадает со стержнями, благодаря чему монтаж становится легкой работой.

Второй вариант – односкатные металлические конструкции. В их основе жесткие узлы, обеспечивающие стойкость к внешним нагрузкам. Создание такой конструкции отличается экономичностью материала и соответственно небольшими расходами. Третий вид – полигональные фермы. Их отличает длительный по времени и достаточно сложный монтаж, а преимуществом становится способность выдерживать большой вес. Четвертый вариант – треугольные фермы из профильной трубы. Они используются, если планируется создание металлической фермы с большим углом наклона, но минусом станет наличие отходов после сооружения.

Следующий важный параметр – угол наклона. В зависимости от него металлические фермы из профильных труб делятся на три основные группы. В первую группу попадают металлические конструкции с углом наклона в 22-30 градусов. При этом длина и высота изделия представлены соотношением 1:5. Среди достоинств такой металлоконструкции можно выделить незначительный вес. Чаще всего так создают металлические треугольные фермы.

При этом может понадобиться использование раскосов, монтируемых сверху вниз, если высота пролетов превышает 14 метров. В верхнем поясе будет расположена панель длиной 150-250 см. Как результат получится конструкция с двумя поясами и четным количеством панелей. При условии, что пролет более 20 метров, следует монтировать подстропильную металлоконструкцию, связывая ее опорными колоннами.

Ко второй группе относят фермы из квадратных труб или из профтруб и других разновидностей, если угол наклона составляет 15-22 градуса. Соотношение высоты и длины между собой достигает 1:7. Максимальная длина каркаса не должна превышать 20 метров. Если необходимо увеличить высоту, требуются дополнительные процедуры, к примеру, создается ломаный пояс.

К третьей группе относят металлоконструкции с углом наклона менее 15 градусов. В этих проектах применяют трапециевидную стропильную систему. Они имеют дополнительно короткие стойки. Это позволяет повысить противодействие продольному прогибу. Если монтируется односкатная крыша, угол наклона которой достигает 6-10 градусов, необходимо продумать ассиметричную форму. Деление пролета может варьироваться в зависимости от особенностей конструкции, и может достигать семи, восьми или девяти частей.

Отдельно выделяют ферму Полонсо, монтируемую своими руками. Она представлена двумя треугольными фермами, которые соединены затяжкой. Это позволяет исключить установки длинных раскосов, которые должны были бы располагаться в средних панелях. Как результат, вес конструкции будет оптимальным.

Правила проведения устройства

Стропильные фермы металлические будут устанавливаться в зависимости от уклона кровли. Необходимо перед началом работ понимать зависимость этого показателя от устройства системы. Таким образом, угол будет равен пределу от 6 до 15 градусов, если ферма обладает трапециевидной формой.

Для обустройства чердака голые стены должны обладать соответствующей высотой, в некоторых случаях для этого крыша снабжается переломами у опор. Габариты панели верхнего и нижнего пояса должны быть эквивалентны. Для облегчения процесса применяется решетка. Если угол наклона должен получиться равным 15-22 градусам, то высота конструкции должна быть равна 1/7 длины, узлы металлических ферм в нижнем поясе должны быть ломаными, это гарантирует снижение массы по сравнению с обычной треугольной на 30 процентов. При всем этом, один пролет не должен оказаться больше 20 метров в длину. Если необходим уклон в пределах 22-30 градусов, то система должна обладать треугольной формой, металлические конструкции фермы будут обладать высотой, которая равна 1/3 длины.

По той причине, что вес получится сравнительно небольшим, в качестве опоры можно использовать наружные стены, возведенные на незначительную высоту. Если длина пролета равна 14-20 метрам, в каждой ее половине следует сделать четное число панелей, длина которых равна 1,5-2,5 метра. В качестве наиболее подходящих для такой длины считается количество панелей, ограниченное восемью.

Если длина пролета превышает 35 метров, то следует применять фермы, которые предполагают использование двух треугольных элементов, соединенных между собой стяжками. В данном случае длинные раскосы центральных панелей допустимо устранить, уменьшив массу. Ферма треугольная металлическая в этом случае будет иметь верхний пояс, разделенный на 16 панелей, длина каждой из которых равна 2-2,75 метра.

Видео описание

В этом видео рассказано о методе сечений при расчёте ферм:

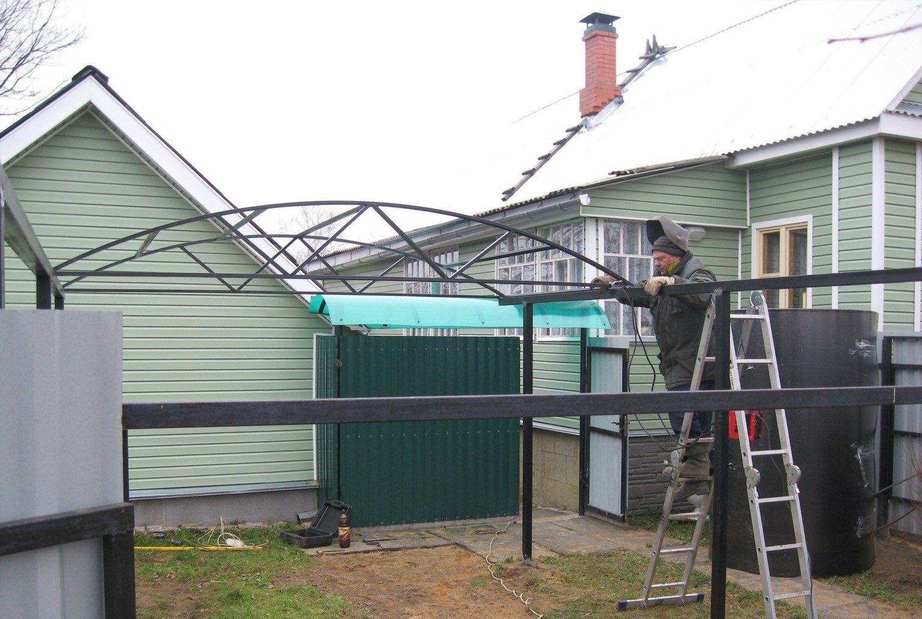

Проведение сборки

Если конструкция создана, то предстоит её установка. После того, как она была закуплена или изготовлена самостоятельно, её привозят на территорию стройки.

Соединение деталей Источник avatars.mds.yandex.net

Для установки нужно предпринять следующие действия:

Фермы необходимо подготовить. Их сваривают на земле, не поднимая их на верх здания.
Нужно подготовить вертикальные опоры, на которых будут находиться металлические фермы. Они должны быть установлены строго вертикально. Это необходимо проверить с помощью отвеса.
На вертикальные столбы нужно приварить горизонтальные трубы.
Теперь необходимо поднять подготовленную ферму наверх.
Готовую конструкцию требуется почистить, обезжирить и покрасить краской

Важно следить за тем, чтобы были покрашены все участки, в том числе и соединения труб.

После того, как конструкция была установлена, надо провести дополнительную обработку.

Практические советы по расчету ферм из профилированных труб

При разработке проекта металлической фермы стоит обращать внимание на ряд нюансов:

чтобы облегчить общий вес металлической фермы, можно при строительстве ангара установить вспомогательные решетки – вариант приемлем, если наклон крыши достаточно мал;
ломаная форма нижнего пояса поможет существенно сократить массу конструкции со средним углом уклона;
прочность кровли можно обеспечить, если размещать фермы с шагом не более 175 см.

Сборка и сварка ферм из профилированных металлических труб должна производиться с соблюдением таких норм:

Для прочного соединения всех конструкционных деталей сооружения применяют спаренные уголки и прихватки.
В нижнем поясе для сварки элементов используются равносторонние уголки.
Для верхнего пояса фермы при сварке используют двутавровые уголки. Фиксируются встык они по наименьшим сторонам, имеющим различную длину.
Чтобы нагрузка была равномерно распределена по всей конструкции, используют парные швеллеры и пластины-накладки. Как правило, таким приемом пользуются, когда нужно сделать навес длиннее.
Все сварные швы по завершении работ нужно тщательно перепроверить. После этого можно произвести зачистку.
Если нужно, то в конце производится окрашивание фермы антикоррозийным составом. Если же профиль из легированной стали, то в покраске он не нуждается.

Таким образом, для многочисленных построек хозяйственного или промышленного применения очень часто изготавливают фермы из профилированных труб. Ввиду значительной сложности и трудоемкости процесса расчетов, проектирование и создание чертежа лучше доверить профессионалам.

Пример расчёта фермы для создания простого односкатного навеса

Рассмотрим подробнее процесс строительства односкатного навеса, размер которого составляет 6х4 метра – это самое распространённое решение для временного хранения автомобиля. В качестве кровельного материала используется поликарбонатный лист, его ширина составляет 2, 1 метра.

Следовательно, фермы должны располагаться под краем каждого листа, а также посередине. Для расчёта можно использовать программное обеспечение, которое позволит наглядно представить каждый элемент и провести необходимые расчёты.

Как правильно варить фермы для навеса? Для строительства используются профильные трубы сечением 30х30 мм, длина верхних труб составляет 3900 мм, нижних – 3100 мм. Расстояние между ними составит 150 мм, по краям будут приварены наклонные распорки.

Для наклонных распорок можно использовать профильные трубы сечением 20х20 мм, они будут располагаться под углом в 25 градусов. Они должны быть приварены зигзагообразно между верхней и нижней трубой фермы.

Основой металлического каркаса станут две продольные профильные трубы сечением 30х30 мм. Между фермами будут располагаться продольные перемычки, длина которых с учётом снеговой нагрузки составит полметра. Вертикальные стойки навеса изготавливаются из такой же трубы, они должна располагаться под каждой фермой с двух сторон.

Стойки необходимо забетонировать на глубине 60-80 см, тогда они смогут выдерживать даже очень большую нагрузку. Можно использовать и другой вариант: в грунт устанавливаются бетонные закладные, к которым прикрепляются металлические стойки.

После подготовки всех материалов можно переходить к сварочным работам. Сваривать металлический каркас имеет право только человек со специальным образованием, нужно обязательно позаботиться обо всех средствах индивидуальной защиты.

В некоторых случаях большая часть элементов каркаса собирается на земле и только потом поднимается на опоры. Это позволяет упростить сварочные работы, но для монтажа тяжёлых ферм на каркас придётся привлекать людей и технику.

Что такое ферма: конструктивные особенности

Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.

Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Виды поясов

Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.

Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.

Форма поясов стропильной фермы зависит от типа крыши:

Тип крыши	Возможная форма поясов	Название фермы
односкатная, шатровая	прямые, образующие прямоугольный треугольник	односкатная
двускатная	прямые, образующие равнобедренный треугольник: 2 прямые образуют верхний пояс, одна – нижний;	треугольная
две пары прямых, образующих параллельные углы	полигональная
две пары прямых, образующие пару неравных углов	ножницы
5 прямых: две образуют верхний пояс, 3 – нижний	ферма Полонсо
мансардная	прямые, образующие равнобедренный пятиугольник с широким основанием;	мансардная
арочная	две параллельных дуги	арочная
две параллельных ломаных	полигональная
дуга и прямая, образующие сегмент или полукруг	сегментная
верхняя дуга, нижняя ломаная	консольная

Виды перемычек

Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.

Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.

Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Основные этапы работ по изготовлению и монтажу ферм своими руками

До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.

Порядок выполнения работ по изготовлению и монтажу ферм:

На ровной поверхности сваривают фермы.
Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
Закрашивают места сварки.
Монтируют обрешетку, укладывают кровельное покрытие.

Как сварить фермы

Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:
