Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид

Когда подрозетника нет вообще

Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.

Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.

Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.

• Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
• Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
• Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.

Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.

Проведение испытаний электропроводки

После прокладки проводки, установки розеток, выключателей важно провести контрольную поверку тестером на отсутствие короткого замыкания. Когда прибор не показал ошибок, то линию подключают к щитку

Бытовые и осветительные приборы отключены. По очереди начинают подавать питание на линии, затем включать светильники. Если автоматы защиты не отключились, то все в порядке. Фазы розеток проверяются индикатором или мультиметром. Электроэнергия поступает к приборам, они работают в полную силу, значит — вы справились с поставленной задачей.

• сначала проводится визуальный осмотр;
• проверяется заземление;
• участки цепи фаза-ноль;
• изоляция проводов;
• автоматы защиты;
• сопротивление защитных приспособлений.

Проводятся стрессовые испытания сети, подвергая их высоким нагрузкам. Такие испытания нужны для того, чтобы выявить проблемные участки цепи. В конце выдается протокол испытаний. Он помогает выявить неполадки, предотвратить аварии.

Полезные советы

1. При высверливании дырок по контуру будущего посадочного гнезда используются как минимум два разных сверла. Сначала намечается центр отверстия тонким инструментом, затем оно расширяется до максимума. Если сразу начать сверление на максимальную ширину, нагрузки будут слишком велики, а плитка или штукатурка будут сильно повреждены.
2. Внешние крышки до испытаний после подачи напряжения не закрываются. Так проще обнаружить неправильное подключение или короткое замыкание.
3. Если используются два разных металла для сращивания проводов (например, основная проводка медная, а к розетке будет вести алюминиевый кабель), нужно пользоваться стальными клеммами для соединения. Прямой контакт нежелателен из-за гальванического окисления в месте соединения: растёт сопротивление, место скрутки начинает греться под нагрузкой.
4. Для изоляции соединений можно использовать обычную изоленту, но лучше – термоусадочную трубку, прогретую строительным феном или хотя бы зажигалкой.
5. Результат монтажа проверяется испытанием под нагрузкой (например, включением той же дрели или перфоратора в новую розетку). На случай короткого замыкания пробки или автомат должны быть исправными. При этом испытывать дрелью надо не в холостом режиме, а на полной мощности (например, сверлением контрольного отверстия в ненужном куске металлического уголка).

Источник питания — куда подключить наружные розетки

Лучший способ проведения энергии к пристройке — прокладка 240-вольтовой цепи от основной панели выключателя в доме к вспомогательной панели служебного здания. Как только 240-вольтовая цепь достигнет вспомогательной панели постройки, она может быть разбита на несколько цепей с напряжением 240 Вольт и 120 Вольт по мере необходимости. К этому источнику подключаются наружные розетки.

Линия может быть проложена только с помощью подземного кабеля подходящего размера, но лучше проложить кабель, защищённый изоляционной трубкой ПВХ, чтобы уберечь его от механических повреждений и влаги. Кабель должен быть проложен на расстоянии от 4,5 до 6 м ниже уровня земли.

В зависимости от размера пристройки и её назначения должен быть определён размер автоматического выключателя мощностью 240 Вольт. В проектах домов большинства владельцев, 20- или 30-амперный усилительный выключатель является соответствующим. Сначала необходимо определить, есть ли открытое место на основной панели выключателя, а затем выяснить, обладает ли она электрической мощностью, необходимой, чтобы справиться с другим 30-амперным усилителем цепи. Чтобы вычислить это, может оказаться очень полезной помощь квалифицированного электрика.

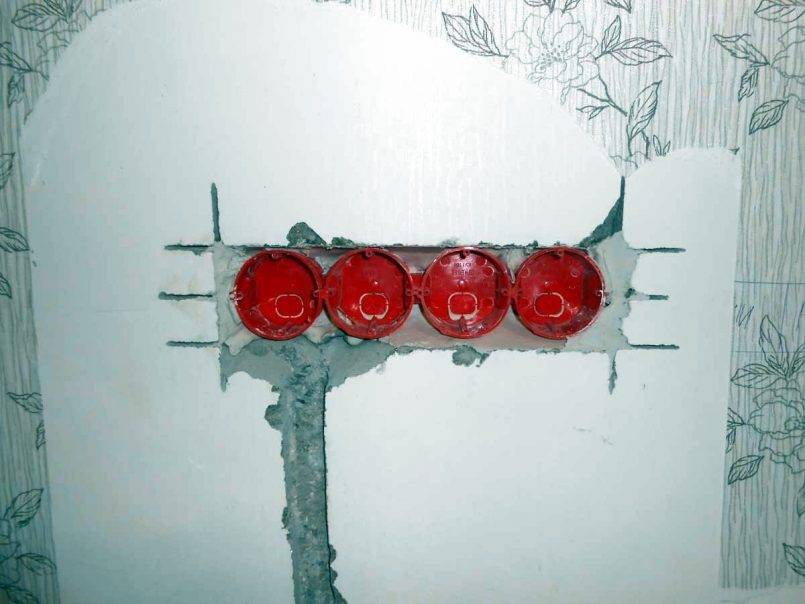

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

• Они занимают меньше места, есть вариант их объединения;
• Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
• Удобство в использовании, повышается функциональность в доме;
• Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

• Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
• Необходимость в дополнительных инструментах во время монтажа;
• Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Защита от влаги – важный параметр выбора

Отдельно стоит рассмотреть влагозащитные свойства изделий, так как они вынуждены будут работать в явно неблагоприятных для себя условиях. Если влагозащищнность будет ниже, чем требуется по ее предназначению (например, IP65), то существует риск появления короткого замыкания из-за проникновения внутрь корпуса уличной розетки влаги или грязи. А это несет угрозу жизни и безопасности людей.

Уличная розетка в электрощитке

Класс влагозащищенности (например, IP65 и ниже) для уличных выключателей и розеток определяется международной электротехнической комиссии. Но здесь необходимо понимать, что такое устройство может быть установлено на улице в разных местах:

• в электрощитке. В этом месте устройство будет иметь дополнительную защиту в виде крышки электрощитка. Поэтому здесь нет необходимости покупать розетки с высоким классом влагозащищенности (IP65). Здесь вполне достаточно будет достаточно степени защиты от влаги и пыли на уровне IP44;
• непосредственно на стене дома. Здесь, чтобы устройство точно могло эффективно противостоять грязи и влаге класс влагозащищенности должен быть уже выше – порядка IP54/55, а то все IP65.

На сегодняшний день наибольшей популярностью пользуются модели уличных розеток со степенью влагозщащищенности IP65. Чтобы понимать, что означают эти буквы и цифры, приведем расшифровку степени защиты устройств наружного применения от влаги и пыли:

• аббревиатура IP расшифровывается International Protection, что в переводе с английского означает международная защита;
• первая цифра маркировки обозначает уровень защиты прибора от пыли;
• вторая цифра обозначает уровень защиты прибора от влаги.

Как правило, все модели уличных розеток имеют достаточно высокий класс влагозащищенности. Здесь выбор необходимо делать только в пользу большего или меньшего значения. Причем необходимо помнить, что чем выше будет влагозащищенность, тем дороже обойдется устройство. Поэтому, если нет большой потребности в защите розетки от влаги (например, она установлена в электрощитке), то можно сэкономить и приобрести менее защищённую модель.

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

• Они занимают меньше места, есть вариант их объединения;
• Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
• Удобство в использовании, повышается функциональность в доме;
• Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

• Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
• Необходимость в дополнительных инструментах во время монтажа;
• Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Как установить розетку на улице — ООО «УК Энерготехсервис»

Уличные розетки предназначены для использования снаружи дома, что обеспечивает удобность в подключении техники. В статье рассмотрим особенности, технические характеристики приборов и правила установки.

Особенности установки уличных розеток

Уличные розетки изготовлены с учетом параметров безопасности, и защиты во внешней среде от неблагоприятных явлений. Их установка практична для подключения к электрической сети газонокосилок, садовой техники и приборов. Это упрощает задачу в применении проводок и переносок.

Электрические розетки для улицы, как правило, изготавливаются из стали высокого качества, но, а все дополнительные элементы сделаны в соответствии со стандартными правилами безопасности. Такие приборы устанавливаются на твердом основании, например, на бетоне, грунте или плитке, а также в беседках, на веранде или площадке.

Очень часто, клиенты предпочитают установку электрических приборов, чтобы контролировать включение уличного освещения. Это необходимо, чтобы вечером можно было доступным образом включить все фонари во дворе, а также отрегулировать яркость лампочек в саду. Как правило, управлять общей системой можно несколькими способами:

• управление дистанционное, при помощи компьютерного подключения;
• наличие рубильника или блока розеток внутри дома;
• все электрические включатели и выключатели размещены снаружи дома.

Выбор одной из систем управления зависит от характеристик отдельной модели, а также ее параметров, освещаемой площади и так далее. Стоит отметить, что на большом участке легче контролировать все дистанционно из дома, а на небольшой территории можно установить уличную розетку.

Все системы управления показаны, чтобы владельцу легче было определиться с системой электрического монтажа на улице. Лучше всего, установить блок уличных розеток, что позволит из одного места контролировать все приборы, как осветительные, так и предметы подключения, например, электропилы, косилки и так далее.

Одной из разновидностей является приобретение влагозащищенных розеток, которые обеспечивают безопасность электрической сети от неблагоприятного влияния природных явлений и факторов. Например, качественный прибор должен выдерживать перепады температуры, иметь защищенность от влаги и пыли, что весьма значительно в местах, где проводятся земляные работы и поливы.

Розетки уличные влагозащищенные должны быть сделаны так, чтобы избежать внешнего вмешательства, а также так, чтобы дети не смогли добраться до них.

Одним из правил безопасности является установка металлического корпуса, который надежно закрепляется. Он может быть рассчитан на 2 или 4 розетки, какие имеют стандартные разъемы.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Конструкционные особенности уличных моделей розеток

Все мы знакомы с розетками, которых полон наш дом. Но вот о том, что аналогичные устройства можно установить снаружи дома в курсе лишь немногие. И ведь точно, как можно помыслить установить в саду розетку, если она заискриться при первом же дожде? Оказывается, существует такой специальный уличной блок, который не только выдержит все невзгоды уличного существования, но и позволит вам сделать для сада либо качественное и безопасное освещение, либо просто подключить любой электроприбор.

Конструкция розетки

В связи с тем, что эти розетки влагозащищенные, то этот факт оказал существенное влияние на конструкционные особенности изделий. Все современные модели с высокой степенью защиты от влаги IP65 имеют:

• термопластиковый корпус, который характеризуется повышенной устойчивостью к горючим и химическим веществам;
• блок изделия оснащен специальной защитной мембраной. Кроме этого уличная розетка и ее защитная мембрана производится с учетом контакта заземления и крышки корпуса при установке изделия своими руками;
• все контакты бронзовые и имеют высокий уровень проводимости;
• наличие фланца и желоба. Они необходимы для отведения влаги мимо токопроводящих частей;
• 100 % герметичность кабельных вводов. Обычно они оснащены резиновыми или силиконовыми подкладками.

Такое строение обязательно будет иметь любая уличная модель, которую на сегодняшний день можно отыскать в продаже.

Пожаробезопасность

Единственным существенным отличием розеток в деревянном доме от таких же в бетонном – является повышенные требования к пожаробезопасности первых. Любой электроприбор, включенный в розетку, может вызвать нагрев её механизма, а также искру при выключении. И если в случае с бетонной стеной такие явления «прощаются» благодаря негорючести бетона, то дерево, даже обработанное надлежащим образом, остается горючим, а порой легковоспламеняющимся материалом. И если короткое замыкание в розетке квартиры приводит только к срабатыванию автомата, то в деревянном доме оно же может стать причиной возгорания.

Поэтому при монтаже розеток в деревянном доме – главное требование – пожаробезопасность.

Из чего предстоит выбирать

Различные модификации со степенью влагозащищенности IP65 представлены в достаточно обширном ассортименте. Эти устройства, в первую очередь, различаются между собой корпусами, которые могут быть:

• резиновыми;
• каучуковыми. Они используются для кабельных удлинителей и их комплектующих;
• полностью вылитыми.

Уличная розетка в стене

Помимо этого деление идет не только по особенностям корпуса, но и по другим признакам. Эти особенности должны оказывать прямое влияние на ваш выбор. Поэтому перед тем, как отправиться на рынок нужно хотя бы немного представлять то, с чем придется иметь дело

Первое, на что стоит обратить внимание, выбирая розетки влагозащищенного типа (IP65) – способ их установки. На сегодняшний день такие изделия можно устанавливать двумя способами:

накладывая на поверхность. Накладные влагозащищенные модели считаются более выгодными, так как их своими руками установить будет намного проще. Обычно они монтируются на стену здания. Такие модели имеют герметично защищенный корпус. При этом они оснащены откидной крышкой, защищающей еще и отверстия самой розетки от попадания в них влаги во время дождя или полива приусадебного участка, а также от утренней росы;

Накладные розетки

врезая в поверхность. Чтобы установить в стену врезной блок, необходимо своими руками сделать специальное отверстие, выверенное по всем необходимым параметрам. Несмотря на трудности с процессом монтажа, врезные устройства смотрятся более эстетичнее накладных моделей. При желании их даже можно замаскировать под внешний фасад здания.

Врезная уличная розетка

Также необходимо отметить, что внешний вид разных моделей может быть разным. Поэтому на этом параметре также нужно будет остановиться, чтобы подобрать для себя более оптимальный вариант. Последним моментом, который играет не последнее значение для удачно выбранного устройства подобного типа, будет производитель. Сегодня на рынке и в магазинах можно отыскать различные приборы отечественного и иностранного производителя. Особенно внимательными и требовательными необходимо быть при выборе китайских моделей. Ведь здесь можно приобрести не очень качественную продукцию. Лучше покупать изделия проверенных марок и производителей, которые не первый год работают в данном сегменте рынка.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель

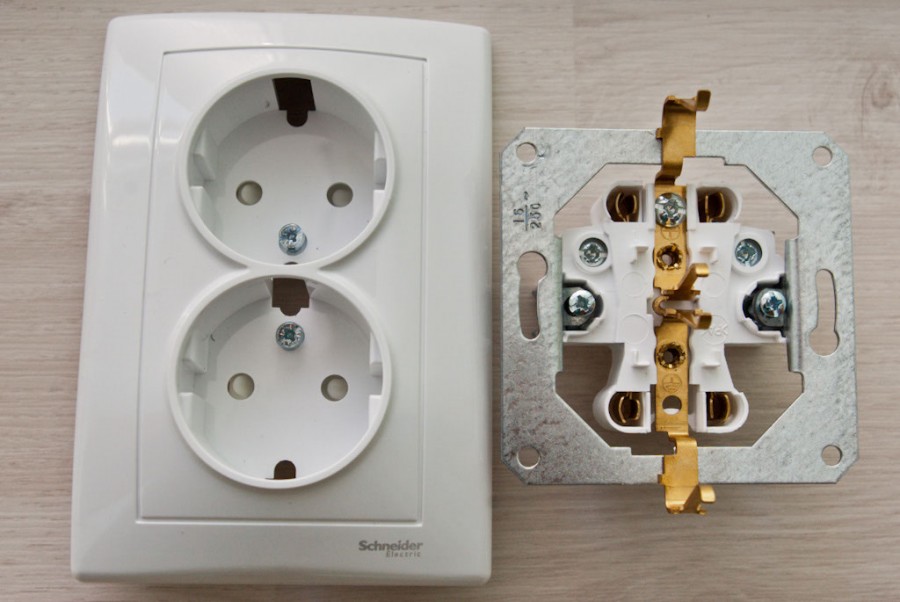

У нас остается механизм, закрепленный на металлической пластине

У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

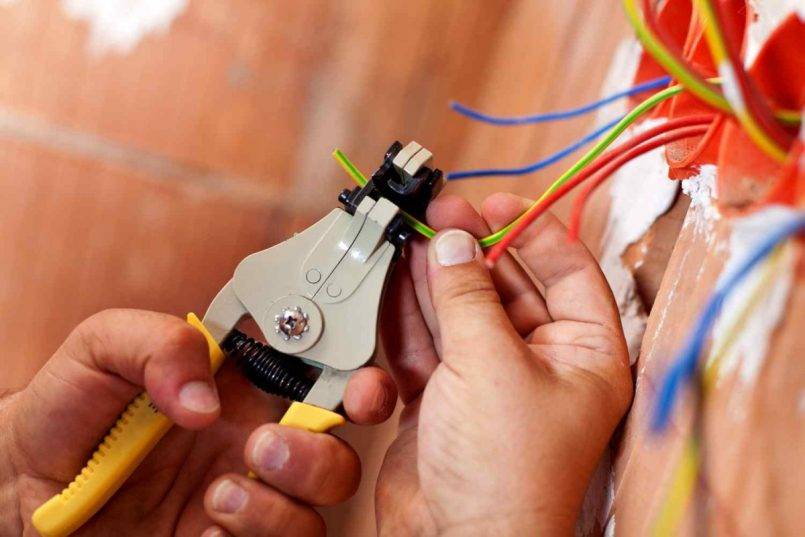

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Процесс замены и установки

Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.

Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:

• Внешний — открутить крепеж и демонтировать;
• Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.

Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

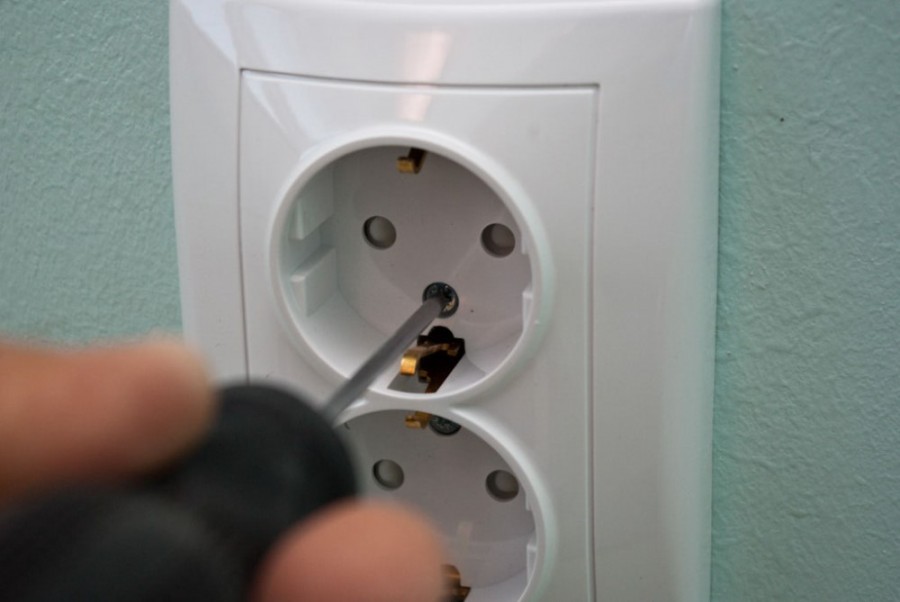

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Особенности устройства клемм

Следующий важный нюанс обусловлен изменениями, которые происходят со временем с контактами. Как и в большинстве аналогичных изделий электрической фурнитуры, жила провода в накладной розетке зажимается винтом. Когда жила изготовлена из алюминия, то из-за пластичности материала и сдавливания утрачиваются контактные качества. Если в этой розетке наиболее часто оказывается вилка мощного электрического нагревателя, получится то, что показано далее на изображении.

Результат плохого контакта в соединении электропроводки с клеммой розетки

Поэтому устанавливая наружную розетку, надо выбрать такое место, чтобы ничто не мешало периодически проверять состояние соединений в ней. Если в розетке для прижимания токопроводящей жилы применена только пружина, не рекомендуется подключать к ней мощные электрические обогреватели и аналогичные по мощности (1–3 кВт) электрические приборы. Также не рекомендуется применять тройники, если клеммы лишь подпружинены и винт не применяется. Присоединяя несколько маломощных потребителей, пользователь, как правило, не задумывается о том, какова их суммарная мощность, до тех пор, пока не получается результат, показанный выше.

В городских квартирах или офисах, расположенных в многоэтажных домах из кирпича или бетона, накладные розетки не являются основными компонентами электросети. Но в деревянных домах, которые обычно строятся за городом, они используются как основные приспособления для подключения к электросети тех или иных потребителей электроэнергии. Учитывая то, что электропроводка прокладывается по деревянным стенам открытым способом, контроль состояния электросети намного упрощается.

Но при этом существенно увеличивается риск пожара. Ведь вблизи элементов электросети находится дерево, которое без специальной обработки хорошо горит. По этой причине рекомендуется выбирать для розеток место установки на виду, повыше от пола и поближе к дверным и оконным проемам. Это делается для того, чтобы уменьшить площадь деревянной поверхности вокруг них, особенно в направлении потолка, поскольку воспламенение по стене распространяется вверх от его очага. А местом этого очага, как правило, становится именно розетка. Для улучшения противопожарной безопасности рекомендуется применять подрозетник из несгораемого материала.

Правильное крепление накладной розетки к деревянной стене на подрозетнике из несгораемого материала
