Установка и крепление подвесного настенного унитаза своими руками

Пошаговая инструкция установки унитаза

Как установить унитаз? Первым делом нужно подключить чашу к канализации. Для этого нужен гофрированный шланг. Уплотнитель из резины надевается на выпускной конец изделия. Другой конец присоединяется к канализационной трубе. Предварительно из нее нужно вытащить кляп из тряпок.

Когда изделие уже находится на своем месте производят следующие операции:

Обозначают маркером отверстия на полу, просунув в них маркер.
Отодвинув чашу, просверливают отверстия по отметкам (диаметр должен совпадать с крепежами, идущими в комплекте с сантехникой, нужно использовать специальные сверла, которыми можно сверлить плитку).
Изделие подвигается на свое место и крепится к полу.
Место стыка изделия и пола заливается герметиком, другой вариант – вырезать прокладку из тонкой резины по форме ножки и подложить перед креплением.

Чтобы подсоединить бачок, нужны:

крепежные болты – 2 шт.;
резиновая прокладка под сливной механизм.

Установка бачка унитаза начинается с крепления болтов. Далее кладется прокладка, и бачок ставится на свое место. Отверстия совмещаются, и крепления затягиваются вручную. Сборка унитаза окончена.

Замена унитаза своими руками заканчивается подсоединением к водопроводу и канализации. Установка унитазов с бачком непосредственно присоединенным не требует крепления, так как представляет собой моноблок.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

рамная конструкция;
пластиковый бачок;
впускной клапан;
фитинг;
элементы крепежа для рамы и унитаза;
панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
колено смыва;
труба слива;
заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
шумоизолирующая (амортизирующая) прокладка под унитаз;
чаша навесного унитаза;
стульчак;
крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

труба для подключения бачка к водопроводу;
герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
молоток;
набор гаечных ключей;

разводной (газовый) ключ;
нивелир;

отвес;
шуруповерт или отвертки;
строительный нож;
рулетка;
строительный уголок;
маркер или простой карандаш (для строителей);
болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

находится верх конструкции;
через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
точки на полу соединяются;
проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Устройство сливного бачка унитаза – что скрыто под толщей воды?

Видео установки сливного бачка унитаза

Кликните на Play для просмотра

Первый сливной бачок был сконструирован ещё в 1596 году для Елизаветы I. Но популярность данная конструкция приобрела только спустя 200 лет, когда в Великобритании стали появляться канализация и водопровод. Сначала это был сливной бачок для унитаза клапанного типа, потом через полстолетия был изобретён бачок с рукоятью, благодаря которому было проще удалить неприятные запахи в уборной.

На сегодняшний день классификация сливных бачков гораздо разнообразнее. Чтобы не потеряться в широком ассортименте, не помешает немного ознакомиться с данным объектом сантехники и его разновидностями.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный мастер-класс по теме Установка унитаза своими руками . Пошаговая инструкция с эксклюзивными фото и видео-материалами.

По типу материала, из которого изготовлены, бачки бывают:

металлические (чаще чугунные) – долговечные, но внешне не очень эстетичны;

пластиковые (пластмассовые) – самые лёгкие из всех видов, просты в монтаже, но также легко подвержены повреждениям;

керамические – надёжные, просты в монтаже, имеют широкий выбор форм и расцветок.

По типу спускового устройства:

Боковой – верёвка (цепочка), закреплённая на бачке, который находится на определённой высоте от унитаза. Принцип действия сливного механизма следующий: верёвка тянет рычаг, а на его противоположном плече приподнимается пробка с прокладкой, и вода попадает в сливную трубу.

Верхний – кнопка или головка, которая находится сверху на крышке, как правило, по центру. В этом случае вода попадает в сливную трубу после нажатия на кнопку или поднятия вверх штока (стержня). В момент нажатия резиновая груша поднимается со своего седла и пропускает воду.

По типу спускового механизма:

Ручной механизм – клапан бачка открывается по желанию пользователя, который благодаря этому может регулировать количество используемой жидкости;

Механический – всё регулируется без вмешательства пользователя.

Также можно выделить виды сливных бачков по способу их установки:

Вариант 1: бачок находится почти под самым потоком, соединяясь с унитазом длинной арматурой. Такой вариант обеспечивает максимальный напор воды при спуске, но выглядит не очень привлекательно в современном дизайне.

Вариант 2: бак закреплён на унитазе. Компактный вариант, удобен для проведения различных ремонтных работ.

Вариант 3: сливная ёмкость встроена в стену как установить унитаз фото. Данный вариант позволяет сэкономить место в уборной и выглядит очень аккуратно и эстетично. Существенный недостаток – сложность проведения установочных и ремонтных работ.

Особенности установки блочной инсталляции

Установка блочной инсталляции

Блочная инсталляция не имеет ножек, поэтому крепления к стене должны быть надежными:

Отмечают высоту от пола – 1 м. Размечают отверстия для дюбелей. Горизонтальность проверяют уровнем, следя за равноудаленностью отверстий от вертикальной оси.
Просверливают отверстия перфоратором. Забивают дюбеля.
Вставляют в дюбеля анкерный крепеж и, выровняв инсталляцию, фиксируют ее.
На крепежные элементы надевают заглушки.
Прикрепляют к основе сливной бачок.
Соединяют систему с коммуникациями: водопроводную трубу подводят к бачку, прикрепляют канализационный выход. С целью соблюдения герметичности обрабатывают соединения силиконовым герметиком.
В дальнейшем инсталляцию замуровывают. Это можно сделать с помощью гипсокартона, пеноблоков, плиточного клея.
Выполняют отделку стены. Закрепляют унитаз.

В целом порядок выполнения монтажа совпадает с инструкцией по установке рамной инсталляции.

Обзор лучших производителей подвесных унитазов

На рынке присутствует множество разных изготовителей, из числа которых можно отметить несколько наиболее востребованных и зарекомендовавших себя с положительной стороны.

Roca

длина – 35,55-86 см;
высота – 40-76 см;
ширина – 50-70 см.

Подвесные унитазы Roca присутствуют в разных ценовых сегментах. В продаже имеются бюджетные модели стоимостью 4-5 тыс. рублей, а также более дорогостоящие – 20 тысяч и больше, которые располагают рядом дополнительных функциональных возможностей.

Vitra

Изделия турецкой компании Vitra являются недорогими по стоимости, но отличаются довольно хорошим уровнем качества. Большая часть модельного ряда бренда обладает дополнительными полезными опциями, например, системой «антивсплекс». Все они изготовляются из фарфора и оснащаются стандартными или ультратонкими сидениями из дюропласта с микролифтом.

Подвесные унитазы Vitra изготовляются в разных размерах, предоставляя возможность подобрать наиболее оптимальное по габаритам изделие. Изделия компании располагают обтекаемым дизайном, поэтому даже модели с наличием квадратной и прямоугольной формы обладают сглаженными и закругленными углами.

В основном стоимость подвесных унитазов Vitra находится в диапазоне от 5 до 10 тысяч рублей, однако в продаже можно увидеть и более дорогостоящие варианты компании.

Cersanit

Польская компания, занимающаяся изготовлением бюджетной сантехники. В ассортименте фирмы преимущественно присутствуют подвесные унитазы полукруглой формы, которые выполнены из фаянса. Сидения изделий производятся из дюропласта. Дополнительные функции у них отсутствуют. Подвесные унитазы изготовляются исключительно в наиболее востребованных размерах, поэтому можно не заниматься поиском изделий с нестандартными габаритами. Обыкновенную модель без крепежных элементов удастся приобрести по стоимости около 50-60$.

Laufen

В ассортименте этой австрийской компании присутствуют различные подвесные унитазы: классические, каплевидные, а также в виде перевернутой пирамиды или уточки. Размеры тоже бывают самые разнообразные.

В большинстве случаев изделия изготовляются из фаянса, однако у них присутствуют многие дополнительные опции, к примеру, антибактериальное покрытие, крышка микролифт. Цена подвесных унитазов Laufen варьируется в диапазоне от 5 до 25 тысяч рублей.

Jacob Delafon

Сантехнические изделия этой французской фирмы отличаются выверенным оригинальным дизайном. Подвесные унитазы Jacob Delafon имеют самую разную форму: квадратную, прямоугольную, трапециевидную. В основном в качестве основного материала используется фарфор, а их сиденья зачастую оборудованы микролифтом. Габариты бывают достаточно разнообразными, но стоимость изделий находится в пределах от 15 до 30 тысяч рублей.

Villeroy & Boch

Немецкая компания, которая занимается изготовлением высококачественных и разнообразных подвесных унитазов. В ассортименте бренда присутствуют модели небольших габаритов в стиле минимализма, что отлично подходят для ванных комнат с ограниченным свободным пространством, а также более солидные изделия с классическим дизайном. Стоимость подвесных унитазов Villeroy & Boch варьируется от 6 до более 50 тысяч рублей.

Geberit

Помимо перечисленных компаний на рынке присутствуют и иные проверенные временем изготовители, например, Jika, Ifo, Ideal Standart Duravit и множество других.

Поняв, как выбрать подвесной унитаз во время выбора не возникнет никаких существенных трудностей, а приобретенное изделие не только украсит ванную комнату, но и прослужит на протяжении многих лет, если будут соблюдены все вышеописанные критерии выбора и рекомендации по его использованию.

Видео:

Вас может заинтересовать:

Как выбрать раковину для ванной правильно вне зависимости от размеров комнаты

Как устранить засор в раковине в ванной с использованием бытовой химии и другими методами

Как убрать силиконовый герметик с акриловой ванны без повреждения ее покрытия различными средствами …

Устройство подвесного унитаза

Потребителями все чаще выбираются навесные унитазы для оборудования санузла. Конечно, установка навесного унитаза немного сложнее, чем монтаж обычного напольного унитаза в квартире.

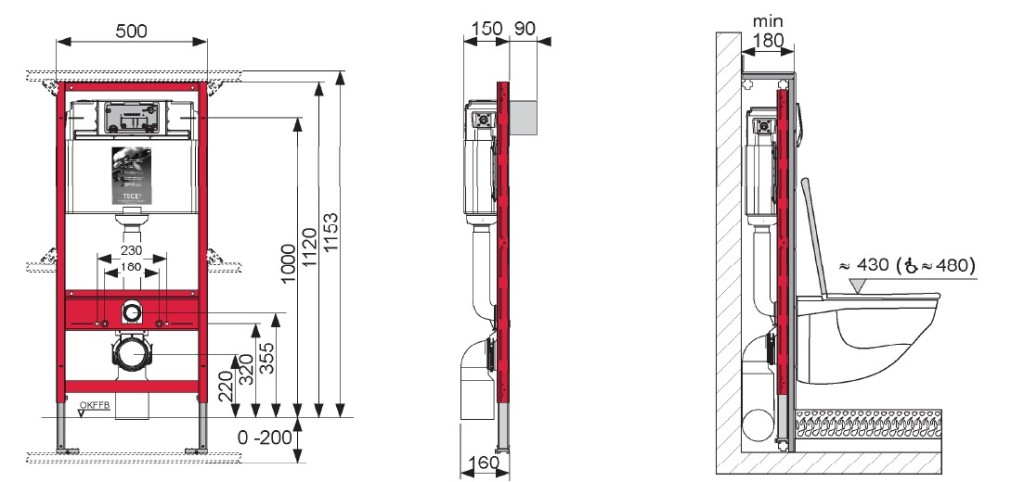

Пример схемы установки навесного унитаза.

В основе всей конструкции находится жесткая стальная рама, снабженная изготовителем специальным устройством для регулировки высоты. Данная рама надежно крепится к полу и к стене, построенной из бетона или полнотелого кирпича. К гипсокартонным фальшстенам такое оборудование нельзя крепить. Чаша унитаза подвешивается к стальной раме на специальные штыри. Чаша унитаза – после окончания монтажа видимая часть всей конструкции.

Встраиваемые сливные бачки у навесных унитазов от обычных отличаются тем, что сделаны не из керамики, а из пластика. Их глубина – 9 см, а ширина бывает разной. Пластиковый сливной бачок дополнительно изолируют стирополом – материалом, предохраняющим от образования конденсата. Сливной бачок размещается на стальном каркасе. Передняя часть бачка снабжена специальным вырезом, через который осуществляется монтаж кнопочного устройства спуска воды.

Установка инсталляции унитаза.

В ходе эксплуатации это отверстие предоставляет доступ к механизму для ремонта и обслуживания в случае замены неисправных частей. Современные модели оборудованы функцией дозирования объема сливаемой воды при помощи кнопок. Нажимая на одну, сливается 3 л, а на другую – 6 л.

Перед тем как выполнять монтаж навесного унитаза, убедитесь в наличии необходимого инструмента и материала.

Так как у разных производителей комплектация различна, сначала лучше купить унитаз, а после этого докупить все необходимые материалы для его установки и подключения, рекомендованные изготовителем в инструкции. Для осуществления монтажных работ необходимо подготовить:

дрель;
сверла по бетону;
молоток;
отвертка с насадками;
разводной гаечный ключ;
ФУМ-лента (чтобы уплотнить резьбу);
керн;
гофра для канализационной трубы;
строительный уровень;
листы двойного водостойкого гипсокартона.

Каковы особенности и преимущества монтажа подвесного унитаза

Чем привлекательна покупка подвесного унитаза, и какие трудности могут возникнуть при монтаже и последующей эксплуатации?

Дизайн. Несомненно, настенный унитаз привлекает своим лаконичным дизайном. Монтаж на стену выглядит эстетичнее, чем обычный вариант с напольным расположением унитаза. Также имеется возможность подобрать тип и дизайн клавиши смыва.
Компактное размещение. Визуально такие унитазы несомненно выглядят компактнее, но так ли это на самом деле? Для монтажа не в нишу, а просто на стену, подвесной унитаз требует минимум 15 сантиметров отступа, который закрывается фальш-стеной. Если в стене изначально не предусмотрена ниша под монтаж подвесного унитаза, то вопрос компактности остается открытым.
Простота обслуживания. У данного типа унитазов нет ножки. Благодаря этой особенности мытье полов под сантехническим оборудованием происходит легко и быстро.
Ремонтные работы. Навесной унитаз и закрытый тип монтажа – отличное решение для интерьера, но при условии, что сантехническое оборудование исправно. При какой-либо поломке зарытый монтаж делает ремонт сложным, дорогостоящим, а порой и требующим восстановительных работ по дизайну интерьера туалетной комнаты после починки сантехнического оборудования.
Психологический аспект эксплуатации. При монтаже подвесного унитаза используются прочные и надежные рамы, которые способны выдерживать нагрузку до 400 килограмм. Но при этом может возникать психологически неверное восприятие такого сантехнического оборудования: люди будут подсознательно бояться, что чаша унитаза оторвется и он расколется.
Особенности монтажа подвесного унитаза. Установка навесного оборудования всегда сложнее, чем напольного. Для монтажа подвесного унитаза придется потратить больше времени и финансовых средств, а порой даже приглашать сторонних специалистов, так как не всегда есть возможность легко смонтировать унитаз на стену, ранее не предназначенную для такого типа сантехнического оборудования.
Цена. Настенные модели унитазов дороже, нежели напольные варианты. Это связано с тем, что при монтаже подвесного унитаза используется специальная высокопрочная стальная рама.
При разработке настенных унитазов проектировщики учитывают все до последних мелочей, что положительно сказывается на эксплуатационных характеристиках. Удобство использования – несомненный плюс в пользу выбора такого оборудования.
Встроенные в чашу подвесного унитаза рассекатели воды позволяют наиболее эффективно омывать внутреннюю поверхность.
Одним из главных аргументов в пользу выбора такого варианта выступает возможность сохранения напольного рисунка плитки, так как унитаз не касается пола. К тому же, можно использовать систему «теплый пол».
Благодаря своей конструкции, навесной унитаз позволяет скрыть все вентили, шланги и трубы, подходящие к нему, что положительно скажется на интерьере туалетной комнаты и расширит возможности дизайна.

По сути, подвесной унитаз не сильно выигрывает в эксплуатационных характеристиках у своего обычного напольного собрата. Это больше дизайнерский выбор, нежели основанный на каких-либо практических преимуществах. К тому же, сам навесной унитаз, как правило, дороже, а его монтаж сложнее. Поэтому при ограниченном бюджете стоит хорошо подумать, действительно ли преимущества навесного унитаза стоят, чтобы тратить на него больше денег.

Особенности конструкции подвесного унитаза

Конструктивно унитаз подвесного типа состоит из внешних частей и скрытых. К внешним относится чаша и элементы управления сливным бачком. В стене располагается сливной бачок с подведенными к нему коммуникациями. В скрытой части также располагается металлический каркас из толстых стальных труб квадратного или прямоугольного сечения, на котором и закрепляется вся конструкция. Поэтому его следует устанавливать таким образом, чтобы выдерживались существенные нагрузки без разрушения и деформации.

На фото схема установки подвесного унитаза

В скрытом стальном каркасе иногда предусматривают специальное устройство для регулировки высоты расположения чаши унитаза, что позволяет с легкостью произвести необходимую настройку для людей любого роста.

Подключение коммуникаций

Сама установка бачка на инсталляцию выполняется согласно инструкции производителя. Схемы крепления могут быть разными; инструкция обычно снабжена подробными иллюстрациями, наглядно демонстрирующими процесс монтажа.

Несколько общих советов, однако, можно дать и здесь.

Все соединения канализации, помимо резиновых уплотнителей, герметизируются дополнительно силиконовым герметиком для канализационных труб. Резина со временем может рассохнуться, при этом добраться до источника течи будет нелегко.
Лучшая подмотка для резьбовых соединений – сантехнический лен, пропитанный краской. Лен в чистом виде на холодной воде сгниет за несколько лет, а лента ФУМ дает течь при самом незначительном обратном ходе резьбы.

Достаточно намотать лен по ходу резьбы и нанести сверху немного краски.

Ни в коем случае не монтируйте подводку внатяжку. Сезонные колебания температуры холодной воды вызовут некоторое тепловое расширение трубы; излишек трубы, оставленный за фальшстеной, компенсирует их.
Многие бачки позволяют подвести холодную воду и снизу, и сбоку. При прочих равных боковой монтаж предпочтительнее: в этом случае вы избавитесь от одного потенциального места течи. Заливной клапан будет прикручен к стенке бачка выше уровня воды.

Нюансы установки

В каждом деле есть свои секреты. Есть свои нюансы и при установке инсталляции.

Блочной инсталляции

С появлением блочной конструкции с навесным унитазом серьезной проблемой стало его крепление к стене. При этом предлагаемый производителями сантехники метод монтажа шпилек, на которые навешивается чаша, вряд ли понравится хозяевам, так как крадет часть пространства и с трудом вписывается в дизайн туалета.

Кратко о способе. Собирается опалубка. В нее устанавливаются шпильки с шайбой и гайкой с тыльной стороны. Все это заливается бетоном, который потом облицовывается кафелем.

Специалисты сантехники взяли на вооружение другие методы. О секретах ниже.

1. Капитальная стена просверливается насквозь перфоратором с длинным сверлом. Здесь еще одна маленькая хитрость: сверло очень часто, буквально каждые 20-30 сек., охлаждается маслом. С обратной стороны под шайбу и гайку (головку болта) рассверливается потай.

Ставится длинная шпилька, если изнутри квартиры или болт, если с наружной стороны стены. Потай заделывается шпатлевкой и облицовывается. Такой способ идеально подходит для частных домов. В многоэтажке вряд ли соседи разрешат рушить отделку своих стен. Поэтому на вооружение необходимо брать следующий способ.

Схема крепления бачка со шпильками через стену.

2. В бетонную стену загоняются анкеры, если она монолитная или используют специальные дюбеля при наличии полостей. Здесь есть еще один секрет. До установки унитаза шпильками нужно раскрыть распорки. Шпильку просто так не провернешь — нет головки. Сантехники для этих целей используют гайку-гриб, то есть не сквозную.

Дюбель-«лепесток» для бетонных конструкций с полостями.

Затянутая анкерная шпилька.

Анкерная шпилька.

То же они советуют делать и тем, кто выполняет работы самостоятельно. В продаже такую деталь найти невозможно. Поэтому остается один выход: искать токаря и заказывать необычную гайку у него. Однако профессионал в одном деле не означает, что человек профи в другом.

Еще наши деды знали, как вкручивать и выкручивать шпильки с помощью двух гаек: заворачиваешь их на шпильку, а затем с помощью двух ключей туго законтргаиваешь. За верхнюю гайку шпилька вкручивается, за нижнюю, выкручивается.

Рамной инсталляции

При установке рамной инсталляции профессионалы советуют:

использовать более современную панель с двумя кнопками, что позволит экономить воду;
располагать панель слива или между двумя плитками или в центре одной из них;

устанавливать верхний край чаши унитаза по высоте в пределах 40-44 см;
толщину защитного экрана или фальшстены не делать больше 7 см;
проводить тщательный контроль качества работ на каждом этапе установки инсталляции.
