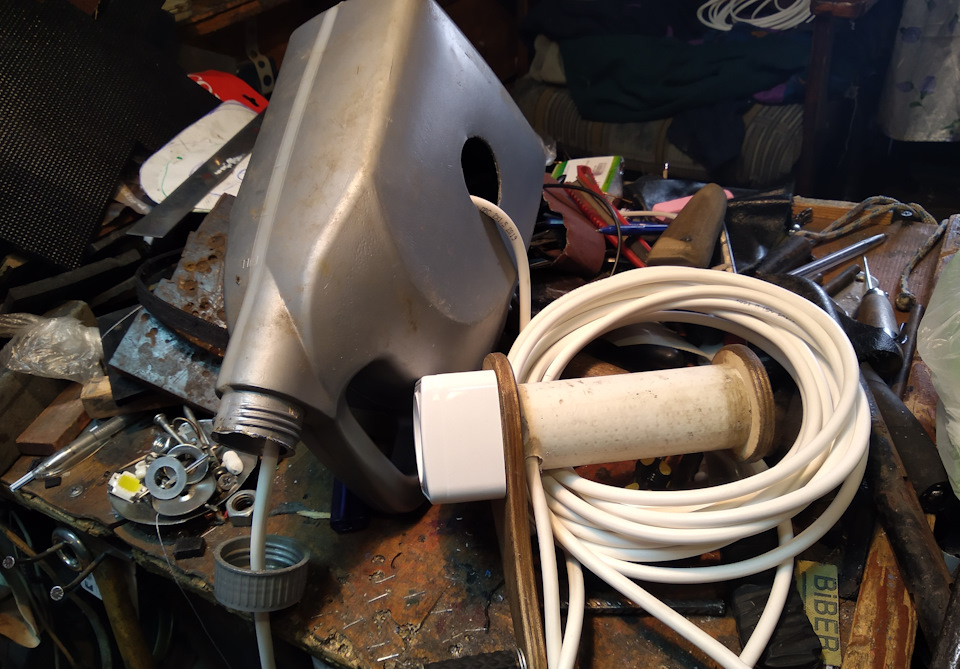

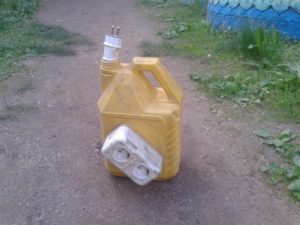

Как сделать катушку для удлинителя из канистры… нестандартный декор

Удлинитель на катушке: как выбрать и отличительные черты

По большому счету, силовой удлинитель на катушке и выбирать-то нечего – разновидностей у этого изделия вообще нет, и отличаться друг от друга они могут только тремя показателями.

Длина. Здесь вроде бы все понятно и без комментариев – нужно 20м, значит берем двадцатиметровую переноску. Все просто, но, тем не менее, не стоит забывать о том, что завтра может понадобиться не 20 метров кабеля, а, скажем, 23,5м. Удлинитель – это такая штука, которой много не бывает. Это если говорить о стройке – к примеру, на даче или в частном доме ситуация другая – здесь просто измеряем нужную длину и покупаем с небольшим запасом.
Мощность. Этого показателя тоже много не бывает – в смысле, что лучше приобрести такой, чтобы он выдерживал довольно приличную нагрузку. Чтобы киловатт пять для нее было не проблема. Мощность удлинителя обычно указывается в Амперах – это даже не мощность, а сила тока, которую сможет выдержать кабель и все остальное электрическое оборудование переноски.
Материал, из которого изготавливается катушка. Здесь два варианта – барабан такой переноски может быть изготовлен либо из пластика, либо из железа. Для дачи или личного аккуратного пользования можно смело покупать удлинитель на пластиковой катушке, а вот для стройки или ремонта он подойдет мало. Гораздо дольше в таких жестких условиях эксплуатации прослужит удлинитель на металлической катушке.

Как вариант, в этот список можно добавить еще и производителя, но это будет не совсем правильно

Тем не менее, обращать внимание на то, кто изготовил удлинитель на катушке, не только можно, но и нужно обязательно – именно от этого момента в первую очередь зависит качество изделия

Инструкция по эксплуатации

При желании вы можете стационарно зафиксировать удлинитель перед использованием – для этого конструкция катушки оснащена двумя монтажными отверстиями.

Установите катушку в подходящем месте, разметьте места будущего расположения крепежей через отверстия, просверлите углубления и зафиксируйте барабан удлинителя при помощи болтов или других подходящих крепежных изделий.

Чтобы свернуть кабель после использования, потяните за него, обеспечив закрепленное положение, после чего медленно сверните провод.

Правила использования

Автоматические катушки характеризуются высоким показателем силы тяги. Не допускайте бесконтрольного свертывания кабеля. Придерживайте его конец и медленно направляйте по движению автоматической катушки.

Катушки современных садовых удлинителей укомплектованы механизмами, обеспечивающими защиту от перегрева в процессе эксплуатации. Как правило, цветовая индикация в разных моделях одинакова. Так, если светодиод светится красным, это свидетельствует о пребывании защиты от перегрева во включенном состоянии.

Катушечные удлинители для газонокосилок не нуждаются в специализированном техническом обслуживании. Достаточно лишь периодически их чистить. Во время чистки автоматическая катушка не должна пребывать под напряжением. Чтобы выполнить это правило, вытащите вилку удлинителя из стационарной розетки.

Модели для газонокосилки

Очистка внешней стороны удлинителя выполняется обыкновенной сухой и чистой тряпкой. Контролируйте, чтобы в конструкцию катушки удлинителя не попадала влага.

В процессе эксплуатации удлинителя соблюдайте элементарные положения техники безопасности и меры предосторожности:

не разбирайте удлинитель;
не используйте изделие в дождливую погоду;
не используйте удлинитель в местах с чрезмерным уровнем влажности;
не допускайте попадания влаги внутрь конструкции удлинителя;
не используйте удлинитель в местах с повышенной запыленностью, вибрацией и пр.;
не замыкайте клеммы розеток;
не давайте детям пользоваться удлинителем;
не включайте в удлинитель приборы, суммарная мощность которых превышает максимально допустимую для данного устройства.

Теперь вы знаете, что представляет собой удлинитель для газонокосилки, как его выбрать и правильно использовать. Следуйте полученным рекомендациям, и все пройдет в лучшем виде.

Удачи!

Простой способ сборки переноски

Отличная переноска получается из плафона от точечного светильника. Немного времени и терпения, и в результате получается прибор, по своим техническим характеристикам не уступающий дорогим магазинным аналогам. Для изготовления понадобятся:

Светодиодная лампа потреблением 7 – 8 Ватт.
Емкость из толстого пластика с завинчивающейся крышкой, хорошо подойдет банка для хранения сыпучих продуктов.
Шнур.

В крышке необходимо прорезать отверстие под размер плафона, в качестве шнура подойдет любой провод, от электрочайника или удлинителя. После монтажа проводов делается отверстие для провода и выключатель. Компактный и функциональный источник света готов.

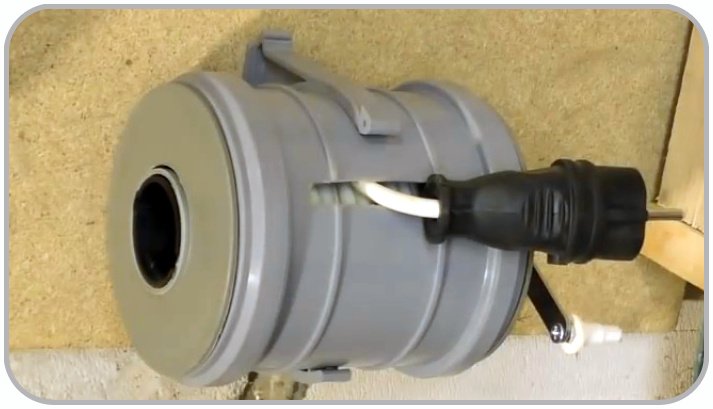

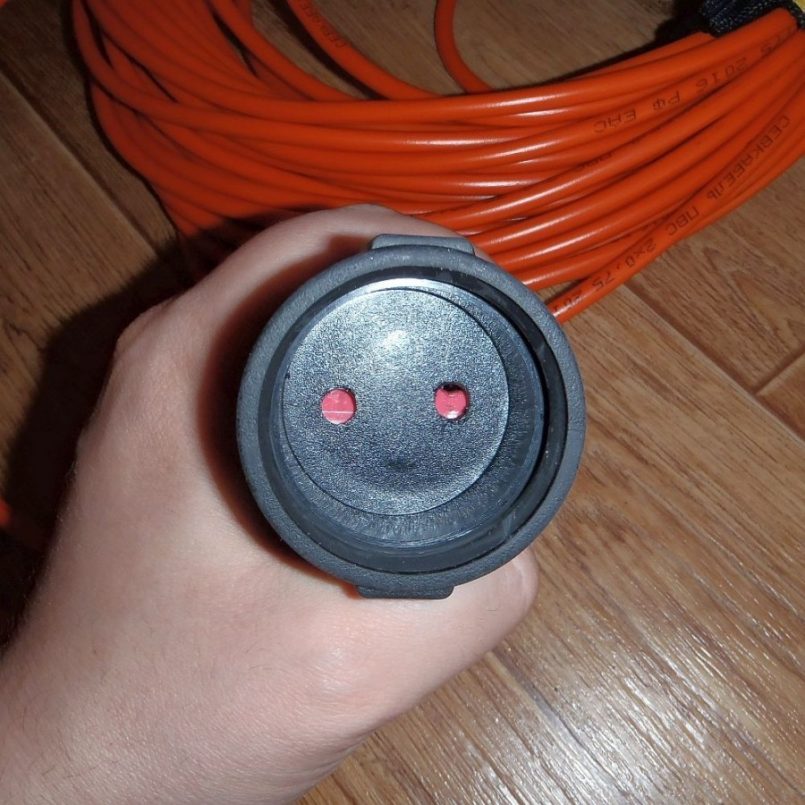

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.
Рис. 1: разберите вилку
Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.
Рис 2. разделайте кабель
Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.
Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
Все эти процедуры проделайте и для второго конца провода.
Соедините концы провода с концами вилки и соберите ее.
Рисунок 4: подключите провод к выводу вилки

Рис. 5: соберите вилку

Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете.
Рис. 6: разберите блок розеток

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

разборная штепсельная вилка;
кабель нужной длины;
закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

Конечно, при необходимости вы можете соединить удлинитель, изготовленный своими руками с фабричным вариантом, имеющим несколько розеток. Но желательно предусмотреть в изготовляемом варианте две или три розетки.

Соединение удлинителя при разрыве или удлинение

При долговременном использовании удлинителя иногда происходит замыкания кабеля, от перегибов, ударов когда-то нанесенным по шнуру и.т.д. Может захотели увеличить длину удлинителя. Рассмотрим как соединить удлинитель своими руками.

Два оголенных провода скручиваем между собой, как можно плотней, желательно без зазоров для хорошего контакта, это предотвратит нагревание соединения при нагрузке. Скрутку изолируем изолирующей лентой, и то же самое проводим с другими проводами, обязательно обе скрутки обмотать изоляционной лентой, для упругости скрутки и крепости.

Некоторые предпочитают спаивание проводов, этот метод качественней чем скрутка. Проводится пайка проводов и изоляция точно так же. При удлинении кабеля проводится та же работа

Монтаж переноски с нуля

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.

С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.

Источник

Удлинитель своими руками: что стоит помнить

Электрический удлинитель или переноска присутствуют в каждом доме и офисе. Потребность в этом простом электротехническом устройстве возникает, когда требуется подключить электрооборудование в отсутствии стационарной розетки или электроинструмент в труднодоступном месте. Инструкция по сборке:

Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.

При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.

Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук

Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.

Порядок сборки:

Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.

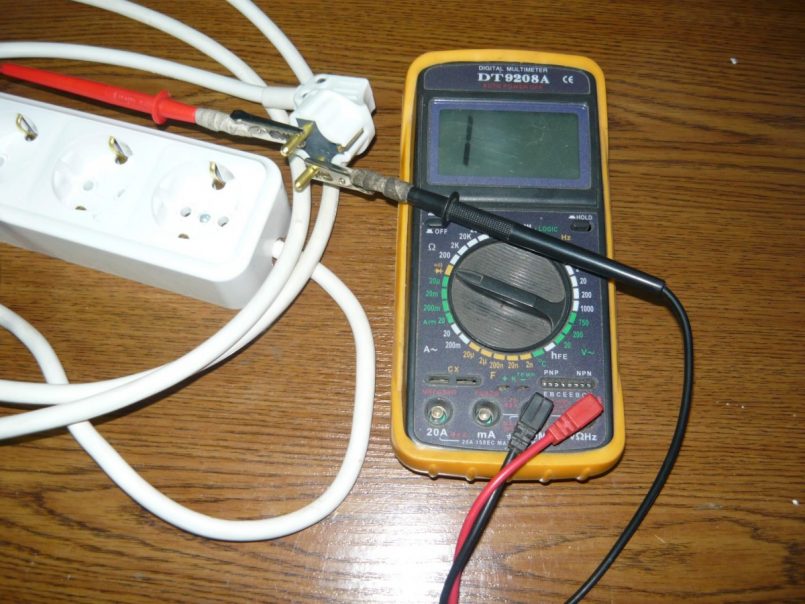

Проверить удлинитель с помощью мультиметра.
Закрутить шурупы, закончить сборку.

Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.

Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.

Светодиодная переноска на 36 вольт

В гараже будет очень предусмотрительно продумать освещение смотровой ямы. Подходящим вариантом станет использование нескольких ламп на 36 вольт. Такие светильники дают количество света, достаточное для проведения ремонтных работ, при этом, не раздражая глаза.

Светодиодная лента с девятью лампочками.
Основание нужного размера.
Защитная решетка.
Кабель необходимой длины.
Источник питания с напряжением 36 Вольт.

Светодиоды крепятся на любое подходящее основание, края провода соединяют с кабелем и надежно изолируют. Решетка предназначена для защиты лампочек от ударов и падений. Не лишним будет прикрепить крюк, чтобы вешать переноску в нужном месте.

Изготовление держателя из трубок

На втором этапе делают подставку для катушки из полипропилена. В наличии должно быть устройство для пайки труб, без которого нельзя смастерить катушку для удлинителя своими руками из полипропилена. Ход работы:

Делают прямоугольную нижнюю раму, устанавливающуюся на землю. Собирают ее из пластиковых деталей, уголков и тройников. На удлиненной части припаивают тройник в центре, чтобы свободный выход направлялся вверх. Прикрепляют вертикальную стойку, чтобы она оказалась выше барабана, к которой в середине также приделывается тройник, только выход должен направляться горизонтально внутрь рамы. В это отверстие пайкой монтируют горизонтальную трубку – это ось для вращения катушки.
Вверху вертикальной стойки горизонтально закрепляют ручку из трубки. На торцах ставят мебельные заглушки. Надевают барабан на втулку из полипропилена и на краю фиксируют клипсу.
В диске просверливают отверстие, с удлинителя снимают вилку и просовывают кабель через деревянный круг, чтобы розетка оказалась снаружи. Ее крепят к барабану саморезами. Вилку обратно устанавливают. К изделию шурупом прикручивают деревянный короткий стержень (ручку). Этой деталью будет проще наматывать провод.

Внимание! Лучше делать катушку для удлинителя своими руками по фото и чертежам

Какой провод лучше всего выбрать для переноски

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе

Изоляция провода марки ПВС выполнена из ПВХ-пластика. При длительном использовании в условиях крайних температур: ниже -25 градусов и выше +40 он потрескается.

Поэтому при эксплуатации удлинителя в жестких температурных условиях с частыми перемещениями стоит использовать кабель марки КГ с резиновой оболочкой и изоляцией.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Обзор видов

Как упоминалось выше, сегодня выпускают удлинители разных типов. Каждый из них имеет свои отличительные черты и особенности, которые потребитель должен иметь в виду, выбирая оптимальный вариант. Познакомимся поближе с наиболее распространенными вариантами.

Переносные

Подобные разновидности можно беспроблемно и быстро переносить из одного места в другое, не прикладывая лишних усилий. В большинстве случаев масса таких переносок не превышает отметку в 15 кг. Их нередко применяют для подключения питания разного рода бытовой или производственной техники.

Стационарный

Указанная конструкция электрического удлинителя разработана специально для постоянной фиксации в одном месте на время ее эксплуатации. Вес стационарных переносок в большинстве случаев составляет более 15 кг. Крепеж удлинителя не дает перемещать его из одного места в другое.

С разборным корпусом

Сегодня в продаже можно встретить специальные удлинители, имеющие корпус разборного типа. Модели скрепляются посредством саморезов и винтов. Катушка разборного типа позволяет осуществлять замену провода и вилки или розетки.

Неразборные

Выпускаются и кабельные катушки неразборной модификации. Их выполняют в виде одной комплектной единицы с гибким кабелем и розеткой, вилкой, опрессованной на кабеле. Все устройства производятся таким образом, что, если кабель открепить от катушки, переноска перестанет быть пригодной к эксплуатации.

С обычной и усиленной защитой

Для нормальных условий эксплуатации устройства необходимо гарантировать защиту от прикосновения к токоведущим компонентам. Элементы, формирующие защиту от удара электротоком и обладающие механической прочностью, должны быть зафиксированы за счет винтов или других надежных крепежей. По ходу эксплуатации эти компоненты не должны терять своей прочности. Электрические удлинители с усиленной защитой, в отличие от экземпляров с обычной защитой, характеризуются наличием двойного слоя изоляции кабеля, дополнительных защитных элементов корпуса катушки.

Бытовые

Могут иметь шнур с длиной до 10 м. Сечение жил тут располагается в рамках 0,5-1,5 кв. мм. Обычно этот параметр указывается на шнуре. Бытовые устройства делятся на несколько подвидов:

маломощные;
средней мощности;
высокомощные.

Профессиональные

В основном их применяют для подачи питания на строительных объектах к электрическим инструментам. В них присутствует кабельная катушка, где имеется несколько гнезд для розеток. Именно на эту катушку и наматывается кабель. Современные удлинители с кнопкой включения/выключения могут иметь в своей конструкции разное количество розеток. Сегодня в магазинах можно встретить такие варианты:

на 2;
на 3;
на 4;
на 5;
на 6;
на 8 розеток.

Конечно, чаще всего на прилавки выставляются переноски с пятью или шестью розетками. Модели на две розетки продаются далеко не везде, но это не делает их менее качественными и востребованными среди некоторых покупателей. Также нынешние переноски со встроенной кнопкой выключения разделяются и на другие подвиды. Ознакомимся с ними.

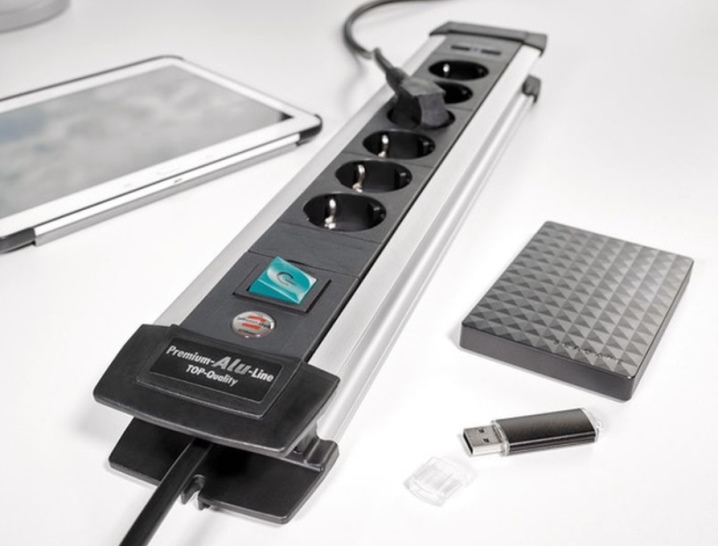

С кнопкой выключения на каждую розетку. Современные модели удлинителей с выносной панелью, на которой расположены кнопки включения напротив каждой из имеющихся розеток. Модель очень удобная в эксплуатации.
С подсветкой. Некоторые производители выпускают оригинальные сетевые фильтры, дополненные подсветкой. Ее цвет может быть разным.
С USB. Многозадачная модель, оснащенная портом USB (или несколькими разъемами).

Как сделать электрическую переноску с выключателем

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе. На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

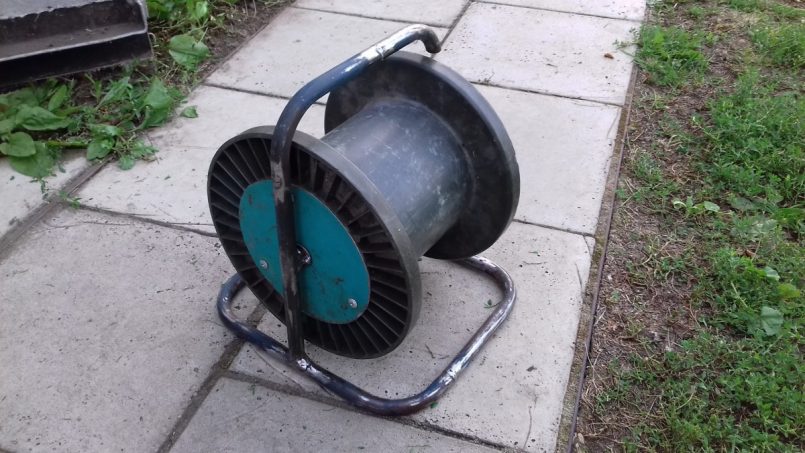

Где взять катушку

Есть два варианта:

Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию. Себестоимость изделия составит 1.5-2 тысячи рублей.
Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм. Материал нарезается по ширине барабана с учетом установки фиксирующего болта

При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

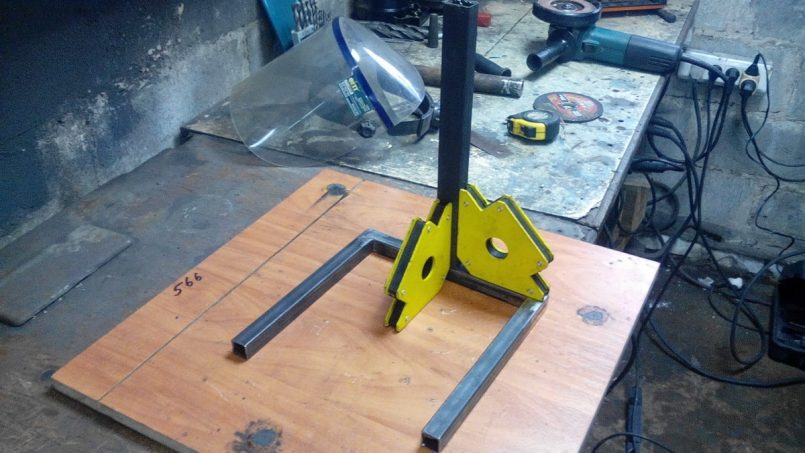

Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.
Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Сообщества › Сделай Сам › Блог › Катушки для удлинителя своими руками

Друзья, выкладываю очередное своё творение — катушки для удлинителя

. Понадобилось: проф.труба 20 на 20 мм, 20 на 40 мм, ручка от болгарки, труба на 25 и 20 мм(для оси катушки).Также выточены шайбы и втулочки с резьбой(для фиксации упорной шайбы).Розетки использовал панельные, кабель КГ-ХЛ 2.5 мм2.Подробности на фото))))Всем добра.

Комментарии 87

угольники магнитные зачёт!

где можно взять подобные катушки? мне нужно типо белой, или немного больше…

Добрый день, что за кабель?

Я так на заводском удлинителе провод «спёк», пока «болгаркой» работал. Как мне объяснили, провод, намотанный вокруг металлического стержня, на который надета катушка, работает как трансформатор (что-то там с эл.магнитными полями) и перегревается. Выхода два. 1) При работе разматывать провод полностью. 2) Ось катушки делать НЕ металлической.

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

https://youtube.com/watch?v=x7Sk_VVJbSo%3F
