Как я выбирал автономную канализацию для загородного дома

Технологические требования

Поля фильтрации для септика организуют в виде нескольких траншей или сплошного участка.

При его обустройстве снимается слой грунта с таким расчетом, чтобы обеспечить функционирование системы и в летнее, и в зимнее время.

Для этого, закладка основного фильтрующего слоя и труб распылителей должна производиться на глубину больше, чем уровень промерзания грунта, характерный для региона.

На дно траншей или подготовленного котлована укладывается слой материала с высокой водопроницаемостью — песка или гравийно-песчаной смеси, который и будет выполнять функции основного фильтра.

Замечание! От состава и толщины фильтрующего слоя зависит эффективность работы системы.

Специалисты рекомендуют закладку слоя песка, толщиной 10 см и более или гравийно-песчаной смеси. Общая толщина слоя может доходить до 1 м.

Поверх фильтрующего слоя укладывают щебень, в толще которого размещают трубы-распылители (слой щебня толщиной 1-30 см, трубы, еще слой щебня).

Щебеночный слой накрывают геотекстилем для дренажа (как выбрать плотность). От верхней точки трубы-распылителя до геотекстиля толщина слоя щебня составляет не менее 35 — 40 см.

Полученную конструкцию засыпают природным грунтом, выбранным во время подготовки котлована. Излишки грунта рассыпают по участку или вывозят.

Всю систему труб или каждую дренажную трубу оборудуют вентиляционными устройствами.

Они обеспечат отвод образующихся газов и предотвратят появление над полем фильтрации неприятных запахов.

Типовая схема устройства

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

  • коллектора (контрольного колодца, распределительного колодца);
  • сети пластиковых дрен (дренажных труб с отверстиями);
  • вентиляционных стояков;
  • фильтрующей «подушки».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема. Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и  обладает достаточными пропускными свойствами. При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Выбор места расположения

Поля фильтрации являются составной частью канализационной системы и, соответственно, при их проектировании, необходимо учитывать требования СНиП, которые применяются для таких систем.

Кроме того, требуется учитывать нормы местного законодательства в этой сфере (например, на какую глубину укладывают канализационную трубу, написано тут).

Следует помнить, что в соответствии со СНиП, обязательно, надо выдерживать расстояния от полей фильтрации до:

  • скважин (расстояние до септика указано здесь),
  • колодцев (как сделать абиссинский своими руками, прочитайте в этой статье),
  • других точек водозабора (30-50 м, в зависимости от уклона местности и типа грунтов),
  • природных водоемов,
  • строений на участке, прежде всего, жилого дома,
  • деревьев и кустарников.

Регламентируются также расстояния до соседнего участка, дорог и других коммуникаций.

Нарушение норм может привести к штрафам и необходимости дополнительных затрат на перенос и/или переоборудование системы.

Залегание основного фильтрующего слоя и трубы-распылителя ниже уровня промерзания грунтов – условие, обязательное.

В противном случае, функционирование системы доочистки в холодное время года становится невозможной, что влечет за собой сбои в работе канализации, в целом.

Расчет, исходя из предельно допустимой нагрузки

Допустимая нагрузка на трубы дренажной системы определяется по следующим данным:

  1. УГВ;
  2. тип грунта;
  3. среднегодовая температура в данной местности.

Эти сведения можно получить в местных отделениях геологической и метеорологической служб или из справочных материалов (часть из них представлена в различных СНиП).

По справочным таблицам, содержащимся в нормативных документах, допустимую нагрузку для дренажной трубы (Перфокор) определить не сложно.

К примеру, для средней полосы характерны следующие значения:

  • грунтовые воды находятся на глубине 2 м и более;
  • среднегодовая температура — менее 6 градусов.

В этом случае, допустимая нагрузка 1 м дренажной трубы составляет 20 л/сут.

При использовании септика с производительностью 1 куб.м/сут. (1000 л/сут), потребуется проложить поля фильтрации с общей длиной труб 50 м.

Практическое замечание! При обустройстве системы применяется подсыпка с высокой водопроницаемостью, соответственно, общая длина труб может быть уменьшена.

Корректирующий коэффициент при этом принимается равным 1,2 – 1,5. В приведенном выше примере длина труб составит 41.7 м (50/1,2).

Допустимая нагрузка на один метр трубы зависит от характера массива грунтов.

Так, для песчаных массивов максимальная нагрузка составляет 30 л/сут, для супесей – 15 л/сут.

Для суглинков и глин, она еще меньше.

При расчете площади полей фильтрации, необходимо принимать в расчет рельеф участка.

Скорректированная длина труб при сложном рельефе может увеличиться до 1,5 раз.

Особенности конструкции ПФ

Поле фильтрации – это относительно большая территория, на которой происходит вторичная очистка жидкости.

Этот метод очистки является чисто биологическим, естественным, и его ценность заключается в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Размер ПФ зависит от площади свободной территории и особенностей ландшафта сада. Если места недостаточно, вместо ПФ готовится впитывающий колодец, который также фильтрует жидкость до того, как она попадет в грунт

Типичное полевое фильтрующее устройство представляет собой систему параллельных дренажных труб (дренаж), которые отходят от резервуара и размещаются через равные промежутки времени в траншеях с толстым слоем песка и гравия.

Раньше использовались асбестоцементные трубы, теперь есть более надежный и экономичный вариант – пластиковые водостоки. Обязательным условием является наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода к трубам).

Конструкция системы направлена ​​на то, чтобы жидкость равномерно распределялась по отведенной площади и имела высшую степень очистки, поэтому есть несколько важных моментов:

  • расстояние между стоками – 1,5 м;
  • длина дренажных труб – не более 20 м;
  • диаметр трубы – 0,11 м;
  • интервалы между столбами вентиляции – не более 4 м;
  • высота столбов от уровня земли не менее 0,5 м.

Чтобы произошло естественное движение жидкости, трубы имеют уклон 2 см / м. Каждый водосток окружен фильтрующей «подушкой» из песка и гальки (щебень, гравий), а также защищен от попадания земли геотекстилем.

Один из сложных вариантов устройства – после очистки в поле фильтрации вода поступает в накопительный колодец, откуда перекачивается насосом. Дальнейший ее путь – к пруду или канаве, а также на поверхность – для полива и технических нужд

Есть условие, без которого установка септика с фильтрующим полем нецелесообразна. Требуются особые свойства урожайности грунта, то есть на рыхлых крупнозернистых и мелкозернистых грунтах, не имеющих связи между частицами, можно построить систему доочистки и на плотных глинистых грунтах, частицы которых связаны в сводным путем, они для этого не подходят.

Эксплуатация

Срок эксплуатации поля фильтрации септика будет зависеть от качества установки системы, ее разумного использования и состава сточных вод.  Считается, что поле фильтрации функционирует эффективно в течение 7 лет.

Если со временем в работе полей фильтрации вы стали замечать, что вода застаивается и плохо впитывается в грунт, это следует, что произошло заиливание фильтрующего слоя. В таком случае вам необходимо будет либо разобрать конструкцию и заменить фильтрующий слой, либо перенести поле на другое место. Миновать засорения полей очистки не получится. Задержать этот процесс возможно, путем повышения качества очистки в септике либо установить дополнительный слой геотекстиля для исключения попадания грунта в фильтрационный слой.

Подготовка проекта

  1. Нужно правильно выбрать место для аэрации. Ваше поле фильтрации для септика должно располагаться далеко от источника питьевой воды, огорода и сада (не меньше, чем 30 метров). Дело в том, что вредные примеси при очистке сточных вод могут попадать в грунт и ухудшать качество урожая и воды для питья.
  2. Из недостатков фильтрационного поля можно отметить необходимость раз в 5-7 лет откапывать трубы и промывать их, а также менять слой щебня и обновлять песочную подушку.
  3. Проводя расчет полей фильтрации для септика, уточните в местном геологоразведочном филиале глубину промерзания грунта в данном регионе. Слой песка должен укладываться ниже глубины промерзания грунта. Если трубы будут закопаны выше, то зимой они могут замерзнуть, тогда система дренажа и вся канализационная система перестанут работать.
  4. Длина дренажных труб рассчитывается по готовой таблице. Также необходимо учитывать такие параметры, как объем септика, тип грунта, перепады высоты и т.д. Все эти данные приведены в таблицах ниже:

Подбор и расчет поля фильтрацииТаблица №1

Тип грунта

Объем септика, м3

1.5

2

3

4

5

6

8

10

12

15

Песок

1

1

2

2

3

3

4

5

8

10

Супесь

1

2

3

4

5

6

8

10

12

15

Суглинок

2

3

4

6

6

9

12

15

16

20

Влияние длины капилляра на перепад высот уровней жидкостейТаблица №2

Длина капилляра, м

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

0,1

Перепад высот, м

0,12

0,24

0,36

0,479

0,599

0,719

0,839

0,959

1,079

1,198

Длина труб в зависимости от их диаметраТаблица №3

Длина,

м

Диаметр, мм (сечение, мм2)

1.2 (0.94)

1 (0,79)

0.7 (0.55)

0.5 (0,39)

0.4 (0,31)

0.32 (0,25)

0.2(0.16)

50

1.5

2.2

4,5

8.9

13,9

21,8

55,7

100

3.1

4.5

9.1

17.8

27.9

43.5

111,4

150

4.6

6.7

13,6

26..7

41,8

65,3

167.1

200

6.2

8.9

18,2

35,7

55,7

87,0

222,8

250

7.7

11.1

22.7

44,6

69,6

108,8

278.5

300

9.3

13,4

27,3

53,5

83,6

130,6

334,2

350

10.8

15.6

31.8

62.4

97.5

152,3

389,9

400

12.4

17.8

36.4

7,3

111,4

174,1

445.6

450

13,9

20.1

40,9

80,2

125.3

195.8

501.3

500

15.5

22.3

45,5

89,1

139,3

217.6

557.0

550

17.0

24.5

50.0

98.0

153.2

239.4

612,7

600

18.6

26.7

54.6

107.0

167,1

261,1

668,5

650

20.1

29,0

59,1

115.9

181.0

282.9

724,2

700

21.7

31,2

63.7

124.8

195,0

304,6

779,9

750

23,2

33,4

68.2

133,7

208,9

326.4

835.6

800

24,8

35,7

72,8

142,6

222.8

348.2

891.3

850

26.3

37.9

77.3

151.5

236.7

369,9

947,0

900

27.9

40.1

81.9

160.4

250,7

391,7

1002,7

950

29.4

42.3

86.4

169.3

264.6

413.4

1058.4

1000

30,9

44,6

90,9

178,3

278,5

435,2

И 14.1

Нагрузочная способность дренажных трубТаблица №4

Грунт

Среднегодовая температура воздуха, °С

Нагрузка, литров/сутки на 1 метр оросительных труб в поле фильтрации для септика, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м

1

2

3

Песок

До 6

16

20

22

От 6Л до 11

20

24

27

Свыше 11,1

22

26

30

Супесь

До 6

8

10

12

От 6 до 11

10

12

14

Свыше 11,1

11

13

16

Типовая схема устройства

Какими бы ни были габаритные размеры фильтрующего поля, его конструкция состоит из следующих частей:

  • коллектор (контрольный колодец, распределительный колодец);
  • пластиковые водосточные сети (дренажные трубы с отверстиями);
  • стояк вентиляции;
  • фильтрующая «подушка».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Геотекстиль используется для защиты водостоков. Канализационная система с ПФ выглядит так:

Обратите внимание на толщину сливной пробки. Минимальным показателем считается общая мощность 1 м, в данной схеме она больше: щебень – 0,3-0,4 м, песок – 0,8-1 м. При строительстве поля фильтрации своими руками не обязательно строить коллектор самостоятельно – в продаже можно найти пластиковые канализационные емкости необходимого объема

При строительстве поля фильтрации своими руками не обязательно строить коллектор самостоятельно – в продаже можно найти пластиковые канализационные емкости необходимого объема.

Часто обходятся без распределительного колодца, напрямую соединяя септик и систему трубопроводов, но это удобно для малогабаритных ОПО.

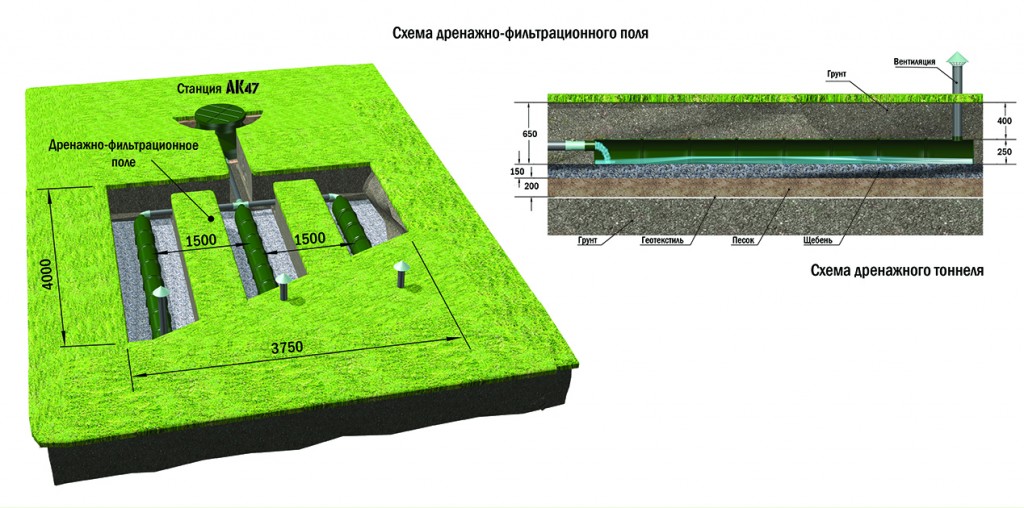

Схема поля фильтрации площадью 4 м х 3,75 м. Расстояние между стоками 1,5 м, каждая вытяжная труба оборудована вентиляционным стояком. В качестве подземного фильтра – «подушка» из песка и гравия со слоем геотекстиля

Иногда вместо ПФ используют уже готовые пластиковые приспособления – инфильтраторы. Они помогают, когда не хватает свободной площади, а почва не имеет прослоек суглинков с супесями и имеет достаточные продуктивные свойства.

При желании можно установить несколько инфильтраторов, соединенных трубами последовательно.

Схема локальной канализации с инфильтратом. Не рекомендуется разбивать клумбы на фильтрующих полях, так как корневая система может повредить трубы. Для инфильтратора, наоборот, наиболее приемлемый вариант – цветочный декор

Далее мы рассмотрим, как правильно спроектировать и установить ПФ.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Создание фильтрационного колодца

Такой колодец устанавливается исключительно на грунте, который свободно пропускает/впитывает воду. Очищенные стоки хорошо уходят в грунтовые слои через песок, гравий, гальку, щебень. Колодец на метр засыпают грунтовым фильтром, по высоте уменьшая фракции: вначале слой песка в 35 сантиметров, потом мелкий гравий слоем в 35 сантиметров, сверху крупный щебень слоем в 25 сантиметров.

Если стоки должны уходить через дно и стенки, нижнее кольцо конструкции делают с перфорацией. Монтируют как обычно, пустоты между кольцами и котлованом засыпают щебнем. При обустройстве поля фильтрации используют трубы с перфорацией, которые кладутся на подушку из гравия и песка, сверху накрываются слоем геотекстиля, засыпаются грунтом.

Существуют ли другие решения?

Далеко не все могут использовать поле фильтрации как способ доочистки канализационных стоков. Как поступать тем, кто владеет участком глинистой земли или построил дом на территории с высоким уровнем грунтовых вод?

Наиболее эффективный путь – приобрести СБО, не требующую дальнейшей обработки жидкости.

Второй выход – создать канализационную систему с фильтрующим колодцем, но для его монтажа необходим также ряд условий (например, не глинистый грунт и расположение грунтовых вод на метр ниже условного дна колодца). Если просто установит септик без доочистки, в грунт будет поступать недостаточно осветленная и обеззараженная вода и может появиться неприятный запах.

Существуют ли другие решения?

Далеко не все могут использовать поле фильтрации как способ доочистки канализационных стоков. Как поступать тем, кто владеет участком глинистой земли или построил дом на территории с высоким уровнем грунтовых вод?

Наиболее эффективный путь – приобрести СБО, не требующую дальнейшей обработки жидкости.

Схема работы станции биологической очистки. Пройдя через несколько резервуаров, оснащенных аэраторами, эрлифтами и фильтрами, вода становится чистой на 98%. Главную функцию по переработке отходов, как и в септиках, выполняют анаэробные и аэробные бактерии (+)

Второй выход – создать канализационную систему с фильтрующим колодцем, но для его монтажа необходим также ряд условий (например, не глинистый грунт и расположение грунтовых вод на метр ниже условного дна колодца). Если просто установит септик без доочистки, в грунт будет поступать недостаточно осветленная и обеззараженная вода и может появиться неприятный запах.

Типовая схема устройства

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

  • коллектора (контрольного колодца, распределительного колодца);
  • сети пластиковых дрен (дренажных труб с отверстиями);
  • вентиляционных стояков;
  • фильтрующей «подушки».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

Обратите внимание на толщину дренажной подушки. Минимальным показателем принято считать общую толщину в 1 м, на данной схеме она больше: щебень – 0,3-0,4 м, песок – 0,8-1 м. При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема.

Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Схема поля фильтрации площадью 4 м х 3,75 м. Расстояние между дренами – 1,5 м, каждая дренажная труба оснащена вентиляционным стояком. В качестве подземного фильтра – «подушка» из песка и щебня с прослойкой геотекстиля

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и  обладает достаточными пропускными свойствами.

При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Схема локальной канализационной системы с инфильтратором. На полях фильтрации разбивать цветники не рекомендуют, так как корневая система может повредить трубы. Для инфильтратора, напротив, декор из цветов является наиболее приемлемым вариантом

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Поле аэрации

Другое название – фильтрации. В среднем оно дополнительно очищает стоки еще на 35 – 40%. Смысл такой системы дренажа для септика состоит в том, что от него в нескольких направлениях отходят трубы, которые «распыляют» по территории жидкость, поступающую из септика.

Для их закладки роются траншеи. Дно засыпается песком вперемежку с гравием, сверху – щебень мелкой и средней фракции. На эту «подушку» укладывается трубы с перфорацией по всей длине. Каждая из них оборудуется вентиляционным выводом. При большой длине магистрали – через каждые 5 м.

Для предотвращения «заиливания» трубы рекомендуются обернуть геотекстилем. Стоки очищаются уложенным под ними фильтрующим слоем.

  • Делать дренаж для септика таким способом следует в период межсезонья.
  • Необходимо исключить вероятность повреждения магистралей корнями растений и подвижками почвы.
  • Целесообразно делать такой дренаж на супесях, песчаниках, суглинках.
  • Фильтрующий слой должен быть ниже глубины промерзания почвы.
  • Диаметр, длина труб дренажа для септика, а также их расположение на участке выбираются исходя из интенсивности пользования системой канализации и характеристик почвы.
  • Расстояние между ними и первым водоносным подпочвенным слоем не должно быть менее 1 м.
  • Делая своими руками, необходимо выдержать одинаковый уклон траншей, чтобы жидкость растекалась равномерно по всем каналам.

У рассмотренных способов есть один общий недостаток – они не гарантируют 100% очистки стоков. Следовательно, пониженное качество дренажа для септика вызывает определенные сложности при монтаже всей системы, так как существует вероятность загрязнения близлежащих водоемов, попадания недоочищенной жидкости в подземные пласты воды, откуда, в основном, и производится ее забор для обеспечения всех потребностей, в том числе, для питья и приготовления пищи. Другими словами, это может привести к нарушению экологической обстановки.

С целью повышения качества поступающей в грунт воды организуется дополнительная ее «обработка». В последнее время все чаще можно услышать о таком способе.

Дренажные тоннели

Часто используют и другой термин – блоки. Различие только в размерах. Такие изделия представляют собой конструкцию, которая заменяет собой фильтрационное поле. В продаже имеется большой выбор различных моделей по вполне приемлемой цене. Например, тоннель Graf для дренажа септика стоит всего 4 200 рублей (вместимость 300 л, 1220 х 800 х 510).

Сделать дренаж для септика намного проще. Значительно снижается объем земляных работ и необходимых материалов (гравий, песок, щебень, трубы).

  • Прочность конструкции. Над такими изделиями можно обустроить стоянку для автомобиля, беседку или что-то еще.
  • При устройстве дренажа септика своими руками получается значительная экономия полезной площади на участке.
  • Высокая «производительность» и повышенное качество доочистки.
  • Обслуживание производится крайне редко.
  • При необходимости возможна сборка отдельных элементов (тоннелей) в единую систему дренажа.

Вся изложенная информация – общего характера. Прежде чем решать, как сделать дренаж для септика, необходимо проанализировать все особенности как самого участка, так и его расположения относительно других объектов.

Проектирование поля фильтрации

Составление проекта – обязательный этап перед любым серьезным строительством. Он необходим, чтобы точно сделать разметку, произвести расчеты, подбить смету, приготовить материалы, учесть все нюансы.

Профессионально составленный проект убережет от ошибок, которые свойственны неопытным новичкам.

Как подобрать схему и выбрать место

Выбор схемы зависит от трех факторов:

  • типа септика;
  • наличия свободной территории;
  • требований к очистке.

Дело в том, что степень очистки у разных септиков отличается. Например, станции биологической очистки (Топас, Астра, Евробион) вообще не нуждаются в поле фильтрации: очищенная на 98% вода сразу поступает в дренажную траншею или водоем.

Септики, сооруженные самостоятельно из бетонных колец, кирпича или шин, напротив, сами по себе не являются эффективными очистными сооружениями, поэтому жидкость, выходящая из них, требует дополнительной доочистки.

Схема септика из 3-х камер (отстойник + камера анэробной очистки + накопительный колодец), сооруженная из бетонных колец с полем фильтрации, оборудованным вентиляционной системой

Как правило, все элементы канализации располагаются в одну линию, то есть выстроены поочередно в одном направлении от дома – сначала септик, затем поле фильтрации. Это значит, что при устройстве септика необходимо имеет в виду, что часть свободной территории за ним потребуется для строительства ПФ (или, как минимум, установки инфильтратора).

При объемном сбросе стоков работает принцип: чем «ветвистее» и длиннее сеть дренажных труб, тем эффективнее очистка.

Расчеты размеров и составление сметы

Чтобы правильно рассчитать размеры поля, необходимо учесть суточное количество стоков и состав грунта. Если точно знать особенности грунта, можно оттолкнуться и от объемов септика. В расчетах поля фильтрации поможет таблица:

Предположим, объем вашего септика – 8 м³, а состав грунта – крупнозернистый однородный песок. Следовательно, для эффективной очистки жидкости из септика потребуется как минимум 4 м перфорированных труб (или 2 трубы по 2 м)

Но это приблизительные расчеты. Существуют таблицы, позволяющие более точно определить размеры «рабочей» площади. Они основаны на учете такого качества, как водопроницаемость грунтов. Вот вариант такой таблицы, который может пригодиться владельцам загородных участков с глинистыми или песчаными грунтами:

По данным таблицы можно сделать вывод, что участки с глинистыми грунтами не годятся для устройства поля фильтрации, а наиболее подходящими являются песчаные территории со среднезернистым и крупнозернистым песком

Показатели торфа соответствуют данным о пылеватом песке, а максимальной водопроницаемостью обладают галечник и гравий: их коэффициент фильтрации равняется 100-200 м/сутки. Для них не существует допустимых норм нагрузки, так как настолько рыхлый состав способен пропустить любой объем жидкости.

Определив размеры поля, можно подсчитать количество труб, вентиляционных стояков (в среднем по 1-2 на каждую дрену), засыпки (гравия, гальки, щебня, песка), геотекстиля, а затем вывести приблизительную стоимость всех материалов.

Система диспетчеризации

Далеко не всегда очистные сооружения работают по принципам автоматизированного производства, но процесс вхождения такой диспетчеризации весьма активен. Управляющий пульт объединяет функционал всех эксплуатируемых систем и компонентов обслуживаемого комплекса. Оператор контролирует отдельные звенья, выстраивая общий эксплуатационный процесс в соответствии с текущими потребностями. Таким образом регулируется скорость подачи обслуживаемой среды, интенсивность и глубина фильтрации, подключаются дополнительные средства модификации стоков и т. д. По уровням охвата управления диспетчерские станции канализационных очистных сооружений можно разделить на три группы:

  • Одноступенчатые. Обычно это районные пункты регуляции, формирующие сеть из всех агрегатов и сооружений, работающих на данной территории.
  • Двухступенчатые. Управление происходит через центральный диспетчерский пункт, который, в свою очередь, не напрямую дает команды каналам и оборудованию, а регулирует отдельные станции местного значения.
  • Трехступенчатые. Это крупные диспетчерские пункты, обслуживающие по несколько центральных станций контроля.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Размеры ПФ зависят от площади свободной территории и особенностей ландшафта садового участка. Если места недостаточно, вместо ПФ устраивают поглощающий колодец, который также фильтрует жидкость перед поступлением ее в грунт

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

  • расстояние между дренами – 1,5 м;
  • длина дренажных труб – не более 20 м;
  • диаметр труб – 0,11 м;
  • интервалы между вентиляционными стояками – не более 4 м;
  • высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Один из сложных вариантов устройства: после очистки на поле фильтрации вода попадает в накопительный колодец, откуда выкачивается с помощью насоса. Дальнейший ее путь – в пруд или канаву, а также на поверхность – для полива и технических нужд

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Что такое поля фильтрации (орошения)?

Поле фильтрации (аэрационное поле, подземный дренаж, поле орошения, рассеивания) представляет собой участок земли, на котором происходит распределение объема очищенных сточных вод для окончательной доочистки. Это эффективный способ автономной обработки стоков в неканализированных районах.

Принцип работы ПФ основан на способности почвы к самоочищению, происходящей при естественной биологической фильтрации использованных стоков.

Промышленные поля фильтрации состоят из отдельно обустроенных участков (карт). Площадь одной карты может составлять до 3 га. Размеры дренажной площадки определяются объемом обрабатываемых стоков.

Участок должен быть максимально плоским, чтобы избежать скопления жидкости в одном месте. По периметру карта окружается валами высотой до 1 м. Стоки должны оставаться в границах ПФ, поэтому по периметру карта окружается валами высотой до 1 м.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
