Как подготовить и как правильно проложить канализацию

Что значит уклон трубы 0 002

Уклон канализации на 1 метр СНИП

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Когда применяется?

Организовать нормальные условия для комфортной жизни в доме без канализационной системы невозможно. Проходя по внутреннему трубопроводу отходы транспортируются к внешним магистралям, по ним достигая септика.

Если трубы уложены в траншеи правильно – такая система может существовать несколько десятков лет. Чтобы организовать канализационную систему, предварительно выкапывают траншеи.

Есть несколько ситуаций, когда прокладка в колею необходима:

• трубы не должны находиться на видном месте на участке;
• расстояние от объекта до септика большое и проложить трубу на поверхности не получится;
• климатические условия;
• соблюдение требований нормативных документов;
• защита от механических повреждений;
• экономия земли на участке.

Есть ситуации, когда прокладка труб в траншеях нецелесообразна. На это влияют суровые климатические условия, в которых проживает десятая часть страны.

Расчетный и оптимальный уровень наполняемости трубы

При работе на слив, для обеспечения самотека в трубопроводах должно присутствовать обычное атмосферное давление, поэтому наполнение их не может быть полным. В связи с этим показатель степени наполняемости канализационной трубы 110 мм для наружной канализации приобретает одно из ключевых значений.

Он обозначает то количество жидкости, которое должно обязательно присутствовать в самотечной канализации во время работы. Этот показатель называется коэффициентом и равен отношению высоты потока к диаметру трубопровода, h/d.

Если отношение равняется единице, труба заполнена на 100 %. Расчетное же заполнение всегда частично и составляет 70 %. Минимальный уровень отражен в строительных нормах и правилах и равен 30 %.

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

1. Минеральная вата.
2. Стекловолоконная ткань.
3. Пенополистирольная скорлупа.
4. Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Уклон трубы и другие характеристики магистрали

1. Соответствие уклона трубопровода расчетным показателям. Коэффициент расчета для наружной канализации в зависимости от ее диаметра:

• 110 мм – 2 см на 1 погонный метр;
• 160 мм – 8 мм на 1 погонный метр.

Прямолинейность магистрали коллектора (исключение засоров):

• повороты должны быть максимально сглажены;
• в местах поворота около 90°, при наличии ответвлений в магистраль встраивается канализационная ревизия (фитинг) и устанавливается инспекционный колодец;
• прямые участки проверяются с помощью натяжения веревки;
• регулирование высоты линии труб производится увеличением, уменьшением подушки из песка.

Протяженность канализационной линии. Требования СНиП по установке дополнительного смотрового колодца, исходя из диаметра трубы:

• 150 мм – через 35м;
• от 200 до 450 мм – 50 м.

Правильность и качество сборки элементов магистрали:

• раструб труб должен быть направлен против течения стоков для уменьшения вероятности протечек;
• резка допускается на прямых участках с обязательной проверкой на герметичность;
• проверка на наличие трещин и сколов элементов трубопровода.

Какие использовать материалы

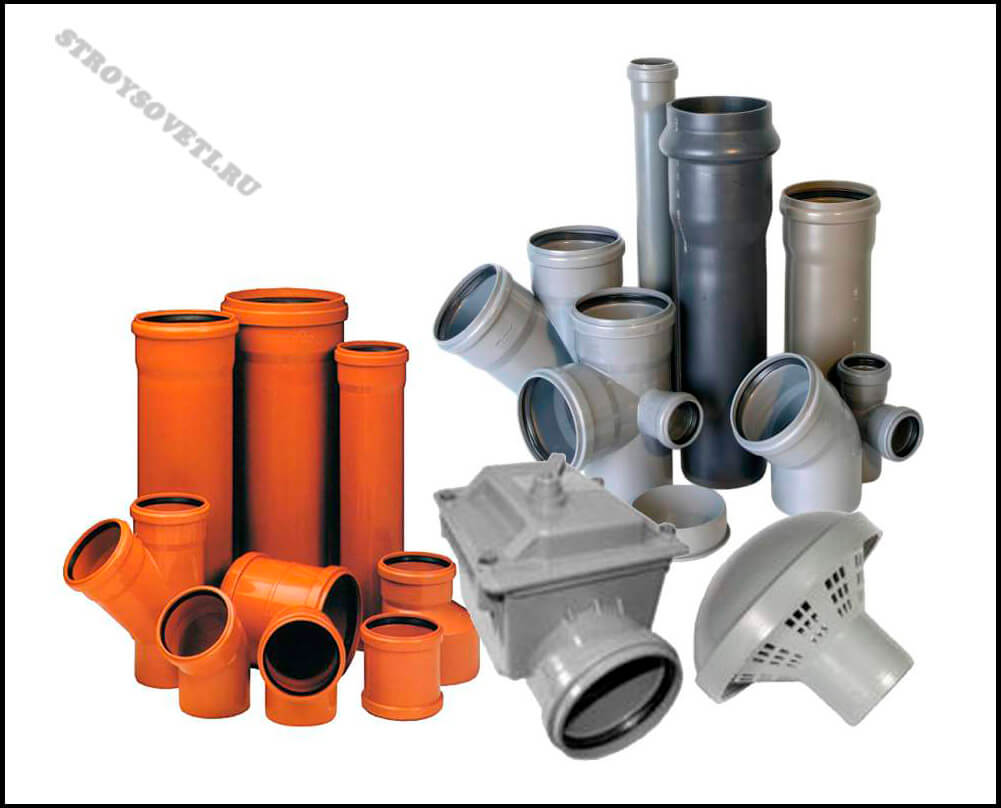

Для обустройства системы наружной канализации в основном применяют канализационную трубу оранжевого цвета. Они изготавливаются из полипропилена или же ПВХ. Для прокладки внутри дома используются серые.

Все они обладают отполированной внутренней поверхностью, что снижает риск засорения. Другим достоинством является наличие усиленных стенок. Это значит, что прокладка канализационных труб в земле может быть выполнена на глубине до 3 метров.

В основной своей массе применяются диаметры 110 миллиметров. Однако если предполагается большой объем сточных вод, то может быть использован диаметр 160 мм.

Системы наружной канализации предполагают применение прочных материалов. Однако возникают ситуации, что на поверхность канализационной трубы прикладывается повышенная нагрузка. Под воздействием постоянной нагрузки будут появляться трещины и в результате прорыв. Для того, чтобы сразу исключить возможность повреждения стоит укладывать гофрированные элементы, обладающие 2-х слойными стенками.Так они обладают многими преимуществами. Среди них:

• Малый вес;
• Устойчивость к химически активным веществам;
• Не подвергаются коррозийным воздействиям;
• Отполированная внутренняя поверхность.

Все эти плюсы стоит знать, чтобы сделать качественную канализацию в частном доме своими руками, так как если ими пренебречь, что придется проводить земляные работы для ремонта или прочистки системы.

Помимо этого к неоспоримым достоинствам можно отнести следующее:

• Диэлектрический материал;
• Нетоксичные;
• Обладают невысокой ценой;
• Позволяют создать любую конфигурацию системы.

Однако, без определенной информации разобраться, как выполнить всю работу получится не сразу.

Наружный насос для центральной канализации в частном доме

Такой насос располагается снаружи первичного резервуара и подключается к дренажной трубе посредством обычного гибкого шланга.

Затем второй, приемный, шланг опускается прямо в в резервуар, и через него уже происходит забор отхожих масс. Такие насосы слабее, чем специальные фекальные, но их мощности вполне хватает для нужд обычной семьи.

Также важной составляющей закладки канализации является выбор места под собирающий резервуар. По правилам строительства (СНиПа) колодец должен быть непроницаем

Устанавливать его допускается либо за пределами дома, либо в подвале. Средним звеном между дренажным коллектором и домом является септик – очистное сооружение. При его выборе стоит учитывать тип почвы если это хорошая песчаная почва, то можно будет поставить недорогой септик без фильтра.

Также при выборе септика необходимо учитывать его размер. В среднем человек расходует 200 литров жидкости в день. Поэтому количество людей в доме нужно умножить на 200. Объем септика должен быть в три раза больше полученной цифры. После выбора места под резервуар следующим шагом будет выбор труб.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

• Земляные работы.
• Сборка трубопровода.
• Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

• Траншеи можно копать вручную или при использовании землеройной техники.
• Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

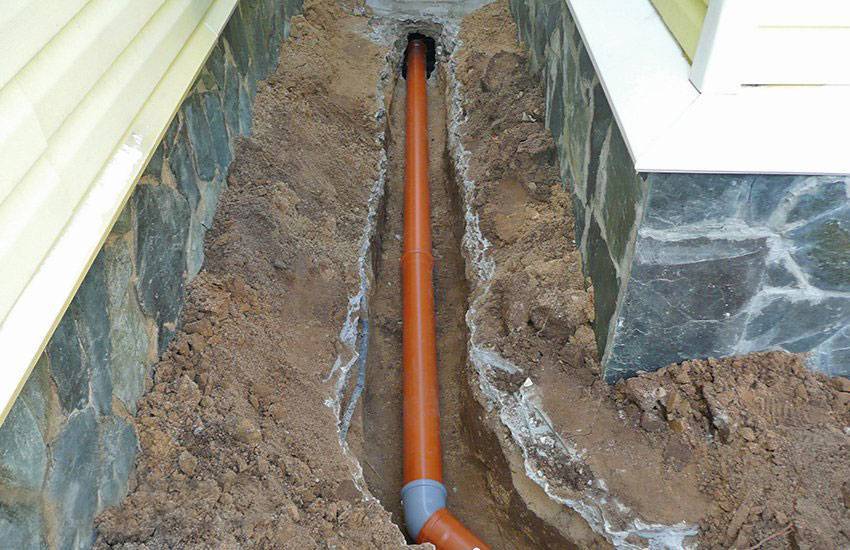

Наружные трубы, уложенные в траншеи

• Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
• Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
• При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
• Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
• На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
• На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

• Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
• Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
• Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
• При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
• Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
• Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

• После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
• Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
• Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Выбор места для слива

Минимальное расстояние, на которое должны быть удалены очистные сооружения, образовывает 5 м. Это нужно чтобы поднимающийся запах не входил в дом. Наилучшим вариантом будет значение в 10 м. Это не означает, что расстояние нельзя сделать больше, просто в другом случае при соблюдении уклона нужно будет делать траншею намного глубже.

• Удаленность от источников чистой воды должна быть от тридцати метров.
• Емкость не должна быть на границе участка.
• При близком размещении грунтовых вод нужно позаботиться о хорошей герметичности емкости.
• Для большего удобства по обслуживанию ассенизатором, лучше расположить септик ближе к проезжей части.
• В то время, когда планируется наличие полей фильтрации, то нужно кроме этого отвести достаточную территорию под них.
• Хорошо, в случае если территория владеет естественным уклоном. Это существенно облегчает прокладку коммуникаций.

Материалы и инструменты

• Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
• Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
• Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
• Песок или мелкий ПГС для фиксации трубопровода в траншее.
• Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

Основным сегментом системы водостока является труба, вот основные ее варианты:

1. ПВХ рыжего цвета выпускаются различных размеров.
2. Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
3. Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
4. Полипропиленовые серого цвета (пластиковые).

Составляющие канализационной системы

Прокладка водоотводящих труб происходит как внутри, так и снаружи дома. Задача внутренней канализационной системы, — собрать стоки со всех точек, к которым подведен водопровод, и направить в одно «русло», каковым является общий коллектор, что выводит отработанную воду за пределы строения. За стеной дома начинается наружная канализация, что представляет собой трубопровод, направляющий стоки к очистным или накопительным резервуарам.

Прокладка наружной канализационной трубы трудоемка (рытье траншеи, ее засыпка), но сборка отводящего рукава сложностей не представляет. Разводка внутренней системы не так сложна в смысле затрат физического труда, однако требует определенных знаний и навыков

На что обращать внимание в первую очередь при обустройстве системы отвода воды внутри дома своими руками, чтобы не допустить ошибок, разберем дальше

Как проводить специализированные дренажные фекальные насосы – схема

Данные насосы являются оптимальным, хоть и более дорогим выбором для напорной канализации. Они помещаются непосредственно в первичный резервуар, после чего к ним присоединяется труба, ведущая к дренажному коллектору.

При достижении определенного уровня нечистот в этом резервуаре насос активизируется и начинает выкачивать массы по трубе прямиком в дренажный коллектор.

Такие насосы чрезвычайно мощные – стандартный насос мощностью 40 КВТ может выкачать до 400 кубических метров за час, при этом он может поднять жидкость в трубах на высоту до 20 метров. Помимо этого практически все подобные насосы оснащены измельчителем, чтобы избежать появление заторов и пробок в трубах. Однако это излишне для обычного частного дома на одну семью, поэтому возможно стоит задуматься о менее мощном наружном насосе.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана
Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб
Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки
Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Вывод канализации из дома

Чтобы произвести вывод канализации из дома, нужно оценить несколько факторов, которые впоследствии могут повлиять на трудоёмкость процесса. Для начала нужно оценить глубину залегания фундамента дома, если она до 50 см, то нужно сделать подкоп под фундаментом. Но это будет целесообразно в случае относительно недалекого расстояния до очистительного сооружения (до пяти метров), так как чем дальше находится септик, тем глубже нужно будет копать траншею, для того чтобы обеспечить необходимый угол стока. Работа будет заключаться только в рытье траншеи от дома до очистительного сооружения.

Если дом большой и глубина фундамента более 50 см, то необходимо будет сделать отверстие в нём, причем диаметр этого отверстия должен быть больше предполагаемого диаметра канализационной трубы, для того чтобы поставить гильзу в месте прохождения канализации через фундамент.

Диаметр сточной трубы подбирается с учетом тех задач, которые должна решать канализация в вашем доме. Если задача удобств будет ограничиваться только душем и парой рукомойников, то её диаметр может не превышать 5 см. Если дом будет оборудован туалетом, то диаметр целесообразно увеличить в два раза.

Оборудование для работы

Отверстие фундамента необходимо делать под углом к наружному краю. Фундамент шириной до 40 см можно пробить вручную. Если фундамент большой толщины и сопровождается арматурой, то необходимо применять специальные установки, на основе электродвигателя и буровой установки, насадки при этом применяют в зависимости от исполнения. В случае армированного бетона применяют алмазные наконечники, а также из материала на основе победита. При этом отверстия получаются относительно ровными и не требуют дополнительной доработки.

Инструменты, с помощью которых можно проделать отверстие в фундаменте:

• перфоратор;
• отбойный молоток.

Для сопутствующей работы ещё может понадобиться болгарка с алмазным напылением на диск, если придется обрезать попадающейся по ходу бурения арматуры.

Если нет специализированного оборудования, один из методов производства отверстия в фундаменте – это проделывание буром нескольких контрольных отверстий, шириной около 1 сантиметра. Затем необходимо работать отбойным молотком. В случае если нет отбойного молотка, можно работать кувалдой.

Отверстие в бетоне с помощью бура для перфоратора
