Самодельный пылесос для бассейна

Ремонт ручного пылесоса для бассейна своими руками

Кое-какие проблемы в работе «водяного» пылесоса может быть убрать без помощи других. Решение вопроса находится в зависимости от происшествия сбоя:

Пылесос закончил втягивать воду. Главные происшествия неисправности: ремонт привода, шкив, движущие направляющие замусорены или не отлично отрегулированы; Блок питания не включен в розетку.
Робот-пылесос втягивает воду, но не двигается: сетевой шнур запутался или загрязнен ремень привода; Вспомогательные моторы не работают – решение задачи под силу профессионалам.
Пылесос не отлично очищает поверхность бассейна. Более широко распространенная событие – скопленный мусор мешает задвижке выходного клапана запираться/раскрываться.
Робот-пылесос оставляет кое-какие участки бассейна неочищенными. Направляться сделать последующие меры: помыть фильтрационный мешок; Проверить кабель – он должен быть распутан;Проконсультироваться у профессионала сервисного центра.

Особенности конструкции

Сначала следует предостеречь от распространенной ошибки: простые бытовые аппараты не могут заменить настоящий строительный пылесос. Их приходится глубоко перерабатывать и усовершенствовать, чтобы добиться эффективной работы. В противном случае пылесборник будет постоянно перенасыщаться, а само устройство стремительно выйдет из строя. Чтобы аппарат работал эффективно, надо использовать компоненты, создающие сильное разрежение на вводе. Вакуумный агрегат приводится в действие электромотором повышенной мощности, иногда используется даже пара приводов сразу.

Так как при ремонте и строительстве, при демонтаже конструкций создается намного больше пыли, чем обычно, приходится очищать воздух быстрее и интенсивнее. Это предъявляет повышенные требования и к фильтрам (их надежности, пропускной способности), и к шлангам. Шланг крепится на патрубок, размещенный в корпусе. Пылевые частицы и твердые взвеси устремляются по шлангу в специальный контейнер. Чтобы повысить качество работы, на выходе из контейнера должен быть поставлен дополнительный фильтр.

Так как в строительном пылесосе движется больше воздуха, вдобавок содержащего крепкие частицы, иногда вкрапления с острыми гранями, он должен быть надежнее бытового аналога. Внешний корпус придется максимально укреплять. Придется тщательно отбирать мотор, чтобы он не ломался от повышенной нагрузки. Крепче, чем у обычного, должен быть и шланг строительного пылесоса. Расположение и совместимость всех деталей тщательно продумывают.

Популярность получили строительные пылесосы циклонного типа. Они оснащаются парой фильтров, задерживающих частицы различных фракций. Такое решение повышает эффективность очистки и сокращает частоту ухода за фильтрами

Что немаловажно, циклонные аппараты создают сравнительно мало шума. Даже если случайно внутрь попадет ценный предмет, отыскать его будет очень легко

Варианты самостоятельного изготовления пылесосов

Самодельные пылесосы конструируют в разных версиях, с использованием самого неожиданного материала.

Из кулера

Эту небольшую модель создают по следующей схеме:

При помощи паяльника присоединяют компьютерный кулер к сетевому шнуру и блоку питания. Для простоты использования рекомендуется оснастить шнур переключателем.
Со стороны всасывания пыли закрепляют решётку.
Мешок-пылесборник изготавливают из пыленепроницаемой ткани: отрезанную полоску материала складывают пополам, зашивают с двух сторон, можно наполнить его набивкой для подушек.
Пылесборник крепится на задней панели кулера.

Прибор готов к работе.

Из бочки

Бочка объёмом 210 л может стать корпусом самостоятельно изготовленного пылесоса. К ней нужна герметичная крышка и гофры старого пылесоса.

Ход работы:

Снимают крышку с уплотнителем и делают в центре отверстие. Поверх прикрепляется кожух фильтра.
Ко дну бочки крепится фанера и поворотные опоры для колёс.

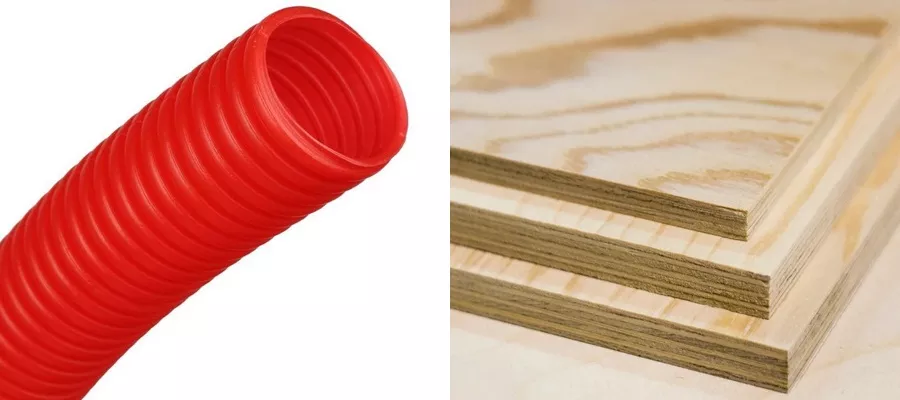

С левой стороны крышки размещается входной отрезок гофрированной трубы.
Устанавливают фильтр, который может быть взят с авто.
Крышку утяжеляют фанерой, на фанерный круг крепится двумя саморезами пластинка с винтом.
Внутренняя часть турбины мощностью 1,8 КВт закрепляется в центре бочки.
Изготавливают блок из трёх листов фанеры, которые склеивают.
Ручным фрезером сооружают насадки к ведру, крышке, двигателю.
В крышку поверх блока встраивают кнопки для включения и выключения устройства.

Сборка завершена, пылесос готов к работе.

Из фена

Чтобы соорудить маленький пылесос из фена, понадобится пластиковая бутылка, карандаш, зажигалка, фен, кусачки.

Порядок работы:

Нужно слегка оплавить крышку пластиковой бутылки. С этой целью взять крышку кусачками и нагреть её дно над огоньком зажигалки.
В середину мягкого дна вставить карандаш и надавить. В продавленном месте образуется «пипетка», кончик которой надо срезать ножом. Получается насадка.
Отрезают верхнюю часть бутылки с горлышком. Края ровняют подогревом.
К горлышку изолентой прикрепляется решётка от фена.
Закручивают насадку, присоединяют к решётке заднюю часть фена.

Пылесос для уборки пыли в труднодоступных местах дома готов. Его можно использовать также в чистке салона автомобиля.

Вакуумный

Изготовление такого варианта не вызывает особых затруднений. Кроме обычных инструментов, в сборке понадобится участие рабочего пылесоса-донора.

Сборка

Берут пластиковый ящик для инструментов (590×290×310 мм3).
Для укрепления мотора силовую часть подкручивают болтами.
Чтобы не допустить перегрева двигателя, делают болтовые отверстия, после чего сверлят дрелью разъём под кабель и решётку для вентиляции.
Для качественной установки фильтра 3М используют мебельные уголки, при их наличии доступно извлечение фильтра, его очистка, замена.
Приклеивают уплотнитель в месте нахождения мотора и фильтра.
Внутри ящика, по стенкам, прокладывают кабели, закрепить их можно с применением клеевого пистолета.

Делать самому такие предметы бытовой техники интересно и полезно: реализация потенциала в техническом творчестве совмещается с экономией денежных средств. Нет сомнений, что список разновидностей самодельных пылесосов будет пополняться.

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

Самодельный моющий пылесос: процесс изготовления из обычного аппарата

Перед тем, как сделать моющий пылесос из обычного, важно разобраться, какие нужны инструменты в работе и что надо учесть

Инструменты и расходные материалы

Материалы, необходимые для самостоятельного конструирования:

резервуар с крышкой (например, трёхлитровая банка);
труба канализационная прямая, диаметр 32 мм;
колено (90°) с тем же сечением;
гофра, подходящая по диаметру к трубе, 1 м;
небольшой кусок велосипедной камеры со специальными отверстиями;
насадка без щетины;
флакон под жидкость с распылителем;
изоляционная лента.

Инструменты:

клеевой пистолет,
нож/ножницы, чтобы вырезать круглые отверстия под трубы в крышке.

Порядок сборки

Сборка проходит в несколько шагов.

Сначала готовят трубу: по длине она должна быть на треть короче высоты резервуара.
На крышке вырезают два отверстия, соответствующих по диаметру подготовленным отрезкам труб. Чтобы легче было резать, крышку следует нагреть.
Обрабатывают наждачной бумагой поверхность возле отверстий на крышке и трубы (чтобы лучше прихватил клей).
На отрезок прямой трубы натягивают кусок велосипедной камеры с отверстиями, чтобы резина сдерживала скорость влетающей в резервуар воды, иначе жидкость может попасть в выходное отверстие ёмкости и повредить пылесос.
Вставляют трубы в крышку и склеивают.
Прикрепляют изолентой фильтр к трубе.
В колено (выходное отверстие) вмещается раструб рукава пылесоса, прямую трубу (вход) соединяют с гофрированным шлангом, на котором насадка для сбора воды. Если её основание меньше по диаметру, чем надо, можно его нарастить изолентой.

Сборка завершена.

Чтобы проверить, как работает оборудование, надо выбрать объект, требующий очищения. Им может быть предмет мягкой мебели, нуждающийся в химчистке.

Тестирование:

во флакон налить чистой воды, добавить моющее средство;
нанести наконечником-распылителем раствор на поверхность выбранной мебели;
включить устройство;
прижимая, водить наконечником вверх-вниз неоднократно по месту загрязнения;
одновременно наблюдать за состоянием резервуара, в котором вливающаяся из прямого отрезка трубы вода не должна попадать в колено.

При сильных брызгах отверстия в велосипедной резине надо сделать меньше или умерить мощность самодельной техники. При недостаточном напоре может быть утечка воздуха. Чтобы её устранить, нужна крышка плотнее или герметичность на стыке гофры с наконечником и с прямым патрубком. Уплотнить можно накруткой изоленты.

Способ чистки резервуара простой:

снять крышку,
вылить отработанную воду,
прополоскать.

Обратите внимание! Гораздо больше времени требует обслуживание специального пылесоса из магазина.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

обыкновенный мешок;
контейнер, наполненный водой;
циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

При сборке пылесосов для сада своими руками придерживаются следующих правил:

Воздух входит по касательной в высокую бочку.
По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
Воздушный поток выходит по центру.
Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

Строительный пылесос с водяным фильтром

Перед тем как сделать пылесос с водяным фильтром, необходимо разобраться, как работает этот тип фильтрационного элемента.

Принцип действия заключается в том, что воздушный поток с пылью вращается по спирали и касается водной глади. Вода заливается предварительно в пылесборник. То есть получается, что система работает не только по технологии сбора мусора с помощью циклона, но и дополнительно по принципу увлажнения воздуха, отчего пыль становится тяжелой и оседает на дно емкости в воду.

Здесь также можно обойтись обычным пластиковым ведром. Но необходимо изменить место соединения шланга с насадкой. Если в предыдущем варианте это была боковая плоскость емкости, то в этом это будет крышка ближе к краю. На фото ниже это хорошо видно.

В первое отверстие, расположенное посередине, вставляется шланг от бытового пылесоса. Во второе – сначала трубный отвод, который будет направлять воздух по внутренней стенке ведра, а к нему подключается шланг с насадкой. С обратной стороны крышки это будет выглядеть так:

Перед началом работы внутрь емкости заливается вода, чуть ниже середины высоты ведра.

Как правильно пользоваться пылесосом для бассейна

И ручные, и автоматические модели требуют минимального участия пользователя в процессе уборки. Чтобы провести чистку быстро и эффективно, следует ознакомиться с инструкциями.

Как почистить и пропылесосить дно каркасного бассейна ручным пылесосом

Хотя пылесос позволяет очистить, в том числе стенки, удобнее всего вручную пройтись по ним щеткой перед включением агрегата в работу. Затем воду на пару часов оставляют в покое.

Совет! Перед выполнением работы рекомендуется проверить состояние фильтров в насосе и при необходимости провести их чистку.

Когда загрязнения, снятые со стенок каркасного резервуара, полностью осядут, можно будет приступать к уборке бассейна пылесосом. Проводят процедуру так:

на трубку устройства надевают насадку для чистки, надежно закрепляют шланг и регулируют длину рукояти;
щетку опускают на дно бассейна, не быстро, а постепенно, чтобы из шланга вышел весь воздух;
пылесос подключают к скиммеру и включают насос;
аккуратными и медленными движениями насадкой водят по дну, собирая крупную и мелкую грязь.

Чтобы качественно почистить бассейн обычным пылесосом ручного типа, в процессе не следует торопиться. Водный агрегат лучше всего работает на малой скорости, при резких движениях грязь только поднимется со дна, и придется снова ждать, пока она осядет.

В процессе чистки насадку пылесоса нужно плотно прижимать ко дну

Чистка бассейна роботом-пылесосом

Автоматический робот-пылесос значительно облегчает задачу пользователя и сводит к минимуму его участие в уборке. Инструкция по применению агрегата выглядит так:

пылесос полностью погружают в воду, стараясь ее не взбаламутить;
на короткое время оставляют агрегат в выключенном состоянии, чтобы поднявшаяся со дна грязь немного осела;
подключают пылесос к электросети через заземленную розетку;
запускают устройство в работу через пульт дистанционного управления;
выбирают автоматическую программу нужной длительности.

По заданной траектории робот-пылесос начнет перемещаться по дну, собирая грязь и одновременно фильтруя воду. Добравшись до края бассейна, устройство либо сменит направление движения, либо начнет чистку стенок, если в модели предусмотрена такая функция. На любом этапе работы пользователь может корректировать траекторию пылесоса и другие настройки через пульт.

Включать робот-пылесос в работу нужно уже после спуска в воду

Некоторые модели роботов при помощи сенсоров самостоятельно определяют размеры резервуара, тип жидкости и степень загрязнения. Для работы их достаточно просто опустить в воду и включить, все остальное устройство сделает самостоятельно. После того, как робот закончит очистку резервуара, его понадобится выключить из сети и извлечь на поверхность.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
Все соединения обрабатывают термоклеевым пистолетом.
Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Описание, виды

Преимущества использования стружкоотсосов на производстве На производственных предприятиях, в столярных мастерских используются как небольшие столярные пылесосы, так и стружкоотсосы. Строительные пылесосы предназначены не только для удаления строительных отходов, они используются везде, где есть большие объемы мусора. Они применяются:

на складах и в гаражах;
в парках, во дворах для уборки листьев;
в помещениях после проведения ремонта;
на производстве;
в мастерских.

Столярные пылесосы подразделяются на две группы:

Полупрофессиональные — отличаются от бытовых большей мощностью. Они предназначены для уборки в небольших мастерских и гаражах.
Профессиональные — в этой категории для столярных мастерских используются стружкоотсосы. Они предназначены для удаления древесной пыли и стружки. Отличительной особенностью устройства является большой объем.

Наличие строительного пылесоса дает ряд преимуществ:

На рабочем месте всегда будет поддерживаться чистота.
Отсутствие мусора улучшает качество и точность выполняемой работы.
Увеличивается ресурс использования инструментов, насадок, расходных материалов.
На проведение уборки, очистки инструмента будет уходить намного меньше времени.

Важно! Наличие пылесоса для столярной мастерской поможет поднять производительность и принесет экономию владельцу!

Как выбрать материал для изготовления

Электромотор насоса

Самая простая модель собирается из 2-х литрового баллона или 5-10-литрового баллона. На горловине установлена трубка для всасывания мусора. Внутри корпуса установлен фильтр. Внизу устройства закреплен мотор детской игрушки или магнитофон. Лопасти вентилятора вырезаются из пруда, края очищаются, на валу двигателя устанавливается крыльчатка.

Такой пылесос может работать как от сети, так и от батареек. Однако вместимость модели небольшая и подходит только для небольших водоемов.

Если нет готового фильтра, его заменяют самодельной конструкцией. Например, мешок для мусора сшивается из водопроницаемой ткани, такой как тюль и органза, и помещается в приемную трубку. Затем устанавливается фильтр с помощью гидравлического адаптера и губок. Край переходника скашивается и обрабатывается наждачной бумагой, затем на края приклеиваются губки. Между ними оставлено пространство для входа воды. Лучше всего защищать поролон куском линолеума. Такая конструкция не позволяет удерживать крупный мусор, насекомых, листья и мелкий мусор уже в самом мешке.

Пылесос из погружного насоса

Пылесос от погружного насоса для большого бассейна

Этот вариант намного удобнее использовать при очистке обратной стороны сложной установки. Для него берут погружной насос, способный работать под толщей воды. Пошаговая инструкция проста.

Тройник собирается из полипропиленовой трубы. Соединение труб происходит сваркой.
На концы отрезков надеваются шляпки.
Снизу трубки вырезается продольное отверстие и зачищаются края. К верху тройника приваривается ручка.
В центре плунжер расширяет сквозное отверстие и в него вставляется трубка. Соедините плунжер с гофрированной трубкой.
Конструкция соединена с всасывающим клапаном на насосе.

Мусор в таком пылесосе остается на фильтре, поэтому чистить фильтр нужно чаще.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.
