Как нарастить алюминиевый радиатор отопления?

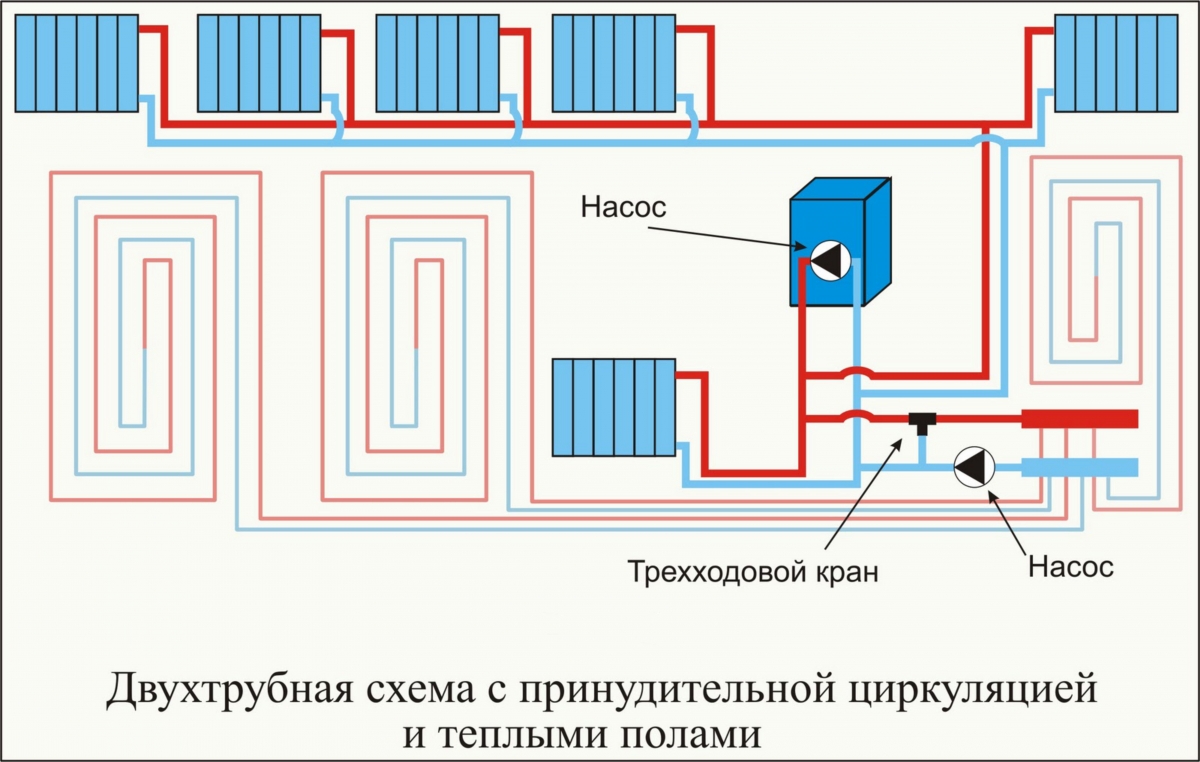

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Сборка дополнительных секций радиатора отопления

Радиатор и добавляемую секцию укладывают на плоскую поверхность, причем, сборку проще производить на полу, буквально на коленках, чем на кажущемся удобным столе. Оба ниппеля с насаженными на безрезьбовую гладкую среднюю часть межсекционными прокладками из паронита или резины вкручиваются в очищенные от грязи и ржавчины резьбовые входы большего радиатора. Со свободного конца ниппеля слегка поджимаются присоединяемой дополнительной секцией.

Применять герметик для уплотнений в стыке не требуется. Но если на торцах обжимных плоскостей старого радиатора и новой секции сохранились остатки старой или заводской прокладок, то их нужно аккуратно удалить без последующей зачистки. Затягивать резьбу следует равномерно, не прикладывая чрезмерных усилий.

На обоих ниппелях поочередно в два этапа (предварительно — «в пол силы» и окончательно — чуть меньше максимально возможного усилия) ключом затянуть резьбу до полного смыкания в единое целое секций. При закручивании желательно поочередно делать в среднем по одному обороту для каждого ниппеля, это не позволит возникнуть опасным перегрузкам на резьбе.

Такая же последовательность работ соблюдается для алюминиевых и биметаллических радиаторов. Небольшие различия лишь в других размерах ниппелей и ключей, наверняка меньших усилиях при разборке, чем для чугунных старых радиаторов, более удобной разметки на футорках для направлений резьбы.

Собранную наращенную батарею необходимо повесить назад на приготовленные кронштейны и выполнить подсоединение к трубам центрального отопления.

Алюминиевые радиаторы

Добавление секций к чугунным батареям процесс более сложный, чем например, наращивание алюминиевого радиатора отопления. Но здесь тоже нужно знать, как нарастить алюминиевые батареи правильно, чтобы в помещении стало теплее.

Наращивание радиаторов из алюминия выполняется аналогично чугунным. Правда, здесь вам не потребуется применять недюжинную силу, разбирая батарею. Порядок действий при наращивании дополнительных секций в алюминиевом радиаторе следующий:

Выполняете демонтаж наращиваемой батареи. Снимаете со стены, разбираете с той стороны, к которой будете прикреплять новые секции.

Если заводская прокладка между секциями не снимается, аккуратно срежьте ее тонким ножом и зачистите поверхность от загрязнений.

вставляете в обе секции ниппель с одетой на него посередине прокладкой.

Начинаете вкручивать ниппель в секции, причем делайте это поочередно. Провернули ниппель пару раз снизу, сразу же переходите к верхней части. И так продолжайте делать до тех пор, пока секции не сомкнуться.

Когда секции вплотную соединились, сделайте окончательную затяжку ниппеля. Ниппель между секциями должен, протянут плотно, но применять чрезмерное усилие тоже нельзя, высока вероятность сорвать резьбу.

Нарастить алюминиевые радиаторы достаточно просто. Вы можете выполнить все работы самостоятельно. Самое главное это не перепутать резьбу на ниппеле.

Необходимый инструментарий, чтобы правильно соединить трубы отопления

Перечислим некоторые приборы, необходимые для данных работ:

Схема установки радиаторов отопления.

  • трубы (желательно, из полипропилена или меди. Метапол, материал, недавно столь популярный, уже сильно устарел);
  • радиаторы отопления. О них стоит упомянуть отдельно: дело в том, что алюминиевые радиаторы сильно проигрывают чугунным в теплоемкости. Однако они меньше засоряются и требуют минимального ухода. Поэтому, если требуется обогреть большое помещение с минимальными потерями тепла, то использование алюминиевых батарей – это решение самое подходящее. Если же требуется радиатор с высокой степенью надежности (нет возможности постоянного его прочищать), то остановить свой выбор лучше на алюминии;
  • лента для герметизации;
  • соединительные клапаны для труб и радиаторов;
  • фитинги. Их количество зависит от того, сколько всего радиаторов.

Настоятельно рекомендуем обратиться к специалисту! Самостоятельный монтаж труб может обернуться плачевно

Особое внимание обратите на фитинги

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор, очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%

Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

  • Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
  • При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
  • Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Как пользоваться динамометрическим ключом – инструкции с примерами

Динамометрический ключ представляет собой специальный инструмент, устройство, с помощью которого происходит затягивание болтов и гаек различных узлов и механизмов с требуемым моментом силы. Измеряется такое усилие в Ньютон-метрах (Н·м). Для обеспечения надежной, точной и безотказной работы большинство современных механизмов должно быть собрано с максимальной точностью.

Отклонение дозированного усилия затяжки может негативно сказаться, как на качестве работы узла или механизма, так и на его продолжительности эксплуатации. Примечание: Существует достаточно много разновидностей данного инструмента от адаптеров для трещотки до стрелочных и электронных устройств. Технология затягивания болтового соединения отличается в зависимости от конкретного типа инструмента.

В этой статье рассмотрим основные типы ключей, а так же особенности работы с данными инструментами.

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе. Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок.

Данный звук сигнализирует о достижении требуемого параметра.

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Вентиляция, кондиционирование и отопление

Добавление секций радиатора отопления в квартире

Наверняка, многие обитатели городских квартир сталкиваются с такой проблемой, когда зимой ощущается холод в квартире. Причиной недостаточного тепла могут стать плохо утепленные двери и окна, наличие воздуха в батареях или их засоренность различными отложениями, содержащимся в теплоносителе.

Но вполне возможно, что в силу тех или иных причин в квартире установлено мало радиаторов, что оказывает влияние на недостаточную температуру в доме. В этом случае выход, естественно, один – добавление секций радиаторов отопления. Но прежде чем заняться этой весьма не простой процедурой, следует исключить все друге причины недостаточного тепла.

Проверяем радиаторы

Чтобы убедиться, что ваши батареи чистые и без воздуха следует первым делом открыть краны на радиаторах и спустить некоторое количество воды. При этом вы увидите, присутствует воздух в системе или нет по характерному прерывистому течению водяной струи. После этого можно заняться промывкой радиаторов.

Но прежде необходимо перекрыть подачу воды в систему отопления вашей квартиры. Хорошо, если у вас установлены необходимые краны, отсоединяющие каждый радиатор от магистрали. В противном случае придется обращаться в обслуживающую организацию за помощью сантехника.

Допустим, что вы смогли сами отсоединить свои радиаторы. Теперь их необходимо проверить на наличие в них грязи. Для этого их нужно промыть и делать это лучше в ванне. Направляете струю воды из-под крана в отверстие и смотрите, какая вода выливается из второго отверстия. Промывать необходимо пока вода не будет выходить чистой.

Если изначально она была незамутненной, то придется все-таки решать вопрос как нарастить секции радиатора.

Расчет количества радиаторов

Сколько потребуется добавить? Здесь нужно немного пошевелить мозгами и постараться сделать расчет требуемого количества секций, исходя из типа радиаторов, объема отапливаемого помещения, количества окон, их состояния, материала стен, расположения помещения и других факторов. Рассмотрим вариант с чугунными батареями, мощность одной секции которых в среднем равна 100 -150 ватт.

Мощность других видов радиаторов обычно указана в техническом паспорте на изделие.

Делаем расчет для однокомнатной квартиры площадью 18 кв. м, где высота потолка стандартная и равна 2,5 м. Окна – пластиковые стеклопакеты, квартира угловая, находится в среднем климате нашей страны. Радиаторы в квартире подключены через верхнюю разводку.

18(площадь) х 100=1800 Вт. Поправочный коэффициент на высоту потолка в нашем случае составляет 0, 8, т. к. за основу берется 3 м. 1800 х 0,8= 1440 Вт. С учетом углового размещения квартиры поправочный коэффициент будет равен 1,8. Полученную мощность 1440 умножаем на 1.8 и получаем мощность =2592 Кв. Это значение следует снова умножить на коэффициент по наличию окон. В нашем случае 2 окна и К =1,8. 2592 х1.8, получаем очередное значение мощности равное 4565 Кв. Пластиковые стеклопакеты дают К =0,8 окончательная мощность составляет 4565х0,8 =3732 Кв. Теперь можно определить сколько чугунных секций, чтобы в квартире было тепло. 3732: 150=24,8 т. е. 25 секций.

Естественно, что такой расчет весьма приблизительный. Количество секций может варьироваться в зависимости от температуры теплоносителя, поставляемого в централизованную сеть отопления, от того насколько утеплены двери, потолок и стены и их материала, от площади окон, от наличия ограждающих экранов на батареях, штор и прочего. Но если в вашей квартире установлено значительно меньшее количество секций, то следует их добавлять в любом случае.

Установка новых секций радиатора

Первым делом нужно перекрыть воду и слить ту, что вытекает при откручивании футорки. После этого на стыковочное место накладываются соединительные элементы (ниппели) в виде гайки и сверху межсекционные прокладки из резины, паронита или специального геля.

Ниппель имеет резьбу с двух сторон, причем с каждой стороны она нарезана в разные стороны. Правой стороной ниппель вставляется в том случае, когда добавление новых секций делается с левой стороны. Значит, левая сторона ниппеля должна вставляться в отверстие существующей батареи, Прокладки необходимо накладывать очень аккуратно и, можно сказать, нежно. Это послужит более надежному соединению и предотвратит в дальнейшем подтекание.

После этого крайне осторожно и не спеша затягивается резьба нипеля. Главное не перетянуть и не сорвать резьбу

Готовый радиатор подсоединяется в системе отопления. В месте соединения следует использовать каболку или заменяющие ее современные материалы для лучшей гидроизоляции.

Установка конструкций

Когда отопительный прибор будет полностью собран из модулей, его необходимо инсталлировать в определенное место для последующего подключения к системным трубопроводам. Чаще всего батареи располагаются под оконными проемами, но встречаются и другие варианты.

Если радиатор устанавливается у стены, то в качестве крепежных элементов применяются металлические крюки, которые позволяют обеспечить надежную фиксацию. Иногда осуществляется монтаж посредством напольных элементов. Они в основном используются, когда нет возможности закрепить прибор сбоку.

При инсталляции батарей отопления под окнами рекомендуется придерживаться определенных расстояний, чтобы улучшить тепловую отдачу.

  • От пола желательно отступать около 10 см, чтобы сохранялась максимальная эффективность теплового обмена, а также облегчалась уборка.
  • От боковых поверхностей прибор должно отделять расстояние не менее 2 см, иначе батареи будут греть стены, а не помещение.
  • От подоконника следует отступать также около 7 см, чтобы добиться стабильного теплового потока.

Перед установкой крепежных элементов в обязательном порядке осуществляется разметка, позволяющая точно определить места расположения деталей. Если стены или полы бетонные, то сверлятся отверстия под дюбели. К деревянным поверхностям крюки или напольные приспособления фиксируются саморезами.

Как разобрать чугунную батарею отопления по секциям

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

  • Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
  • Разводной ключ второго или третьего номера;
  • Мел;
  • Дюймовая труба длиной 50-100 см.

Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.

Технология разборки радиатора выглядит следующим образом:

В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею.
Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ.
При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот.
Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа)

Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см.
При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия.

По такой технологии разбирается любой современный радиатор. Зачастую на таких отопительных приборах имеются заглушки с промаркированным направлением резьбы.

Демонтаж чугунного радиатора

Как установить алюминиевую батарею вместо чугунной? Очевидно, нужно начать с демонтажа старого радиатора.

Типичный способ монтажа чугунных батарей — на сгонах. Патрубок с длинной резьбой вкручивается в проходную радиаторную пробку; резьба герметизируется подмотанной контргайкой.

Подключение чугунного радиатора на сгонах. Встречается в любом доме советской постройки.

Установка алюминиевого радиатора на сгоны в принципе возможна, но практикуется редко: американки сильно упрощают и присоединение батареи к подводкам, и ее демонтаж. А для монтажа американок нужны не длинные, как на сгонах, а короткие резьбы.

Совместимость с системами отопления

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?

Система отопления Давление Температура
С централизованной подачей теплоносителя 3-5 кгс/см2 40-95 °С
Автономная 1,0-2,5 кгс/см2 50-80 °С

Элеваторный узел многоквартирного дома. Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.

Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.

Стало быть, их можно без ограничений использовать и в частных, и в многоквартирных домах? Не спешите с выводами, камрады.

В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

Группа безопасности отопительного котла. Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.

А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления.

Приведу пару примеров:

  1. Гидроудар. Он возникает, если быстро заполнить водой сброшенный на время ремонтных работ стояк или весь контур. Вода практически несжимаема, поэтому в момент, когда она полностью вытеснит воздух через воздушник или сбросник, давление на фронте потока может кратковременно вырасти до 25-30 атмосфер;

Последствия гидроудара. Алюминиевая секция лопнула вдоль оребрения.

  1. Ежегодные испытания теплотрасс на плотность. Они проводятся после окончания отопительного сезона и призваны выявить слабые места в изношенных трубопроводах: в теплотрассу нагнетается холодная вода с давлением 12 кгс/см2 и более.
    На время испытаний входные задвижки элеваторного узла должны быть перекрыты, а сбросы открыты. А теперь представьте себе, что произойдет, если по любой причине (ошибка слесаря, выход из строя одной из задвижек) элеватор не будет отсечен от трассы. Результат предсказать нетрудно: рассчитанные на 10 атмосфер батареи лопнут.

Порыв теплотрассы при испытаниях на плотность. Алюминиевому радиатору при испытательном давлении явно не поздоровится.

Биметаллический радиатор: прочный стальной сердечник окружен оболочкой с оребрением из обладающего высокой теплопроводностью алюминия.

Способы подключения радиаторов

Помимо схемы отопления важно правильно подобрать способ подсоединения батарей к отопительному контуру. Различают следующие варианты подключения:

  • боковое. Оно востребовано в квартирах многоэтажных домов, где развязка труб сооружается вертикально. При боковом подключении верхний патрубок батареи соединяется с трубопроводом, по которому подается нагретый теплоноситель, а нижний — с обратным. Если сделать наоборот, то КПД прибора отопления уменьшается на 7%. Боковое подключение применяется для батарей, у которых количество секций не превышает 12-15;
  • диагональное. При таком подключении прямой трубопровод соединяется с верхним патрубком радиатора, а обратный — с нижним патрубком, находящимся на противоположной стороне. Диагональный способ отличается максимальной эффективностью, поскольку обеспечивает равномерный прогрев отопительного прибора и теплоотдачу по всей его поверхности. Он может использоваться для подключения приборов отопления с большим количеством секций. Однако такой вариант усложняет монтаж и дальнейшее обслуживание. Поэтому вместо 14-16 секционных громоздких конструкций целесообразно использовать 2 радиатора, которые состоят из 7-8 секций.

Наименее востребованным является нижнее подключение, которое обычно используется при монтаже однотрубной схемы, где происходит последовательное соединение радиаторов. Чтобы избежать потерь по теплоотдаче, в удаленных от котла батареях увеличивают количество секций или используют циркуляционный насос. При выборе второго способа решения проблемы неравномерного прогрева следует учитывать, что система становится энергозависимой.

Как добавить дополнительные секции к алюминиевому радиатору?

Иногда в процессе сборки системы отопления частного дома возникает вопрос, как соединить алюминиевые радиаторы, а именно добавить секции. Для этого прибор укладывают на ровную поверхность, например, на пол, развернув внешней стороной в сторону себя.

Чтобы добавить секции радиатора отопления, делают следующее:

  • с торцевых соединителей снимают заглушки;
  • на ниппель со стороны, где нет резьбы, надевают герметизирующую прокладку;
  • ниппель вставляем в коллектор и поворачиваем несколько раз;
  • подготовленную секцию соединяем с противоположной стороной ниппеля;
  • при помощи ключа затягиваем ниппельный соединитель (поскольку с каждой его стороны выполнена противоположная резьба, при работе ключом будут одновременно затягиваться обе стороны);
  • туго закручиваем место соединения;
  • проверяем герметичность соединения секций (для этого заполняем прибор подкрашенной водой и ждем несколько часов).

Монтаж радиаторов из алюминия

Практика показывает, что использование радиатора отопления из алюминия – это надёжное и энергоэффективное решение для обогрева помещений

Но чтобы батареи должным образом справлялись со своей задачей, важно выполнить грамотный монтаж. Подключение радиаторов возможно по разным схемам

Кроме того, необходимо рассчитать оптимальное количество секций. Так как работы требуют знаний и навыков, доверять их лучше мастерам.

Расчёт секций

Перед покупкой радиаторов отопления нужно определить оптимальное количество секций. Есть простая формула для расчёта: количество секций = площадь комнаты х 100/мощность батареи отопления. Стандартная высота потолка приравнивается к 2 м 70 см. То есть для помещения 20 м2 и радиатора мощностью 184 Вт формула будет такая:

20 х 100/184 = 10,86

Округляем в большую сторону и получаем 11 секций.

Но обязательно помните, что правильный расчёт подразумевает учёт косвенных факторов:

  • средняя температура зимой на улице;
  • желаемая температура в помещениях;
  • ориентация окон по сторонам света;
  • этаж;
  • количество стен, которые выходят на улицу;
  • тип здания (монолитное, кирпичное и т. д.);
  • высота потолков и другое.

В связи с этим сделать точный расчёт самому очень сложно. Лучше заручиться помощью экспертов не только для монтажа батарей, но и определения количества секций.

Схемы подключения

При установке радиаторов используют такие способы:

  • боковой – однотрубная система подключения;
  • боковой – двухтрубная система подключения;
  • нижний – нижнее подключение чаще рекомендовано при принудительной циркуляции теплоносителя;
  • верхний – рекомендовано для достижения максимальной теплоотдачи.

При использовании первой схемы перед батареей требуется установить байпас.

Основные регламенты

Порядок установки радиаторов приведён в паспорте. Здесь также указаны рекомендации по установочным элементам, нужным для подключения: запорная арматура, шаровые краны, кран Маевского, кронштейны и т. д.

При проведении монтажных работ обязательно придерживаются конкретных параметров:

  • расстояние от стены до батарей составляет 3-5 см. Если алюминиевый радиатор будет впритык к стенке, на задней части прибора тепло будет распределяться нерационально;
  • от пола оставляйте около 10 см. Ниже ставить батарею не рекомендуется, так как ухудшается теплообмен. Если смонтировать радиатор слишком высоко, будет разниться температура вверху и внизу помещения;
  • расстояние от подоконника до алюминиевой батареи составляет 8-12 см. Не делайте зазор очень маленьким. Это ухудшает тепловой поток от прибора.
