Вентиляция в деревянном доме: проектирование, устройство принудительных, естественных и смешанных систем

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

• кухня;
• санузел;
• ванная комната;
• душ;
• прачечная;
• гардероб, кладовка или хозяйственная комната без окон;
• подполье;
• гараж;
• котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

• прячут за подвесные и натяжные потолки;
• убирают в декоративные короба;
• встраивают в мебель;
• заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

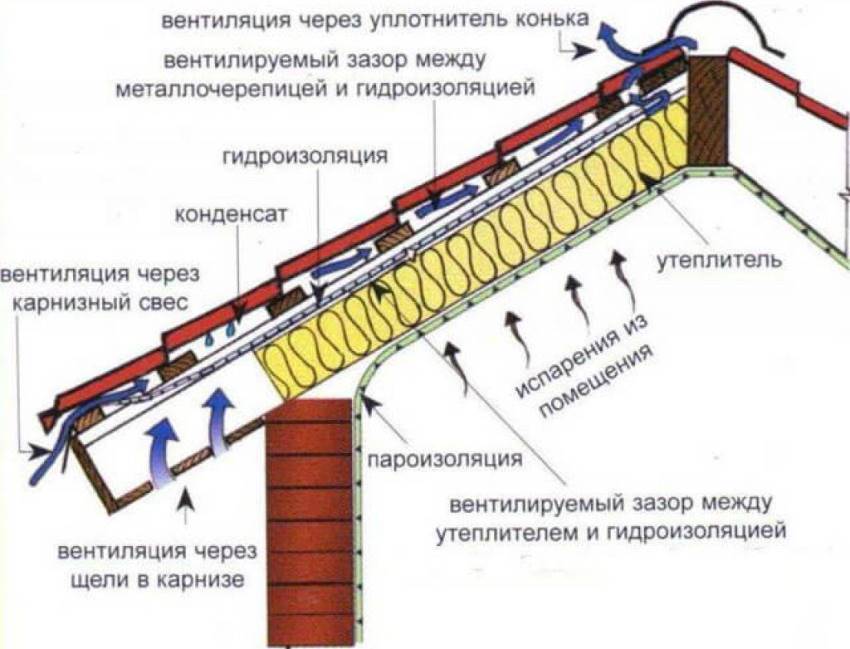

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Советы по выбору бокса

Многих жителей коттеджей волнует вопрос, как установить душевую кабину в частном доме. Прежде всего, вам стоит ознакомиться с представленным ассортиментом таких изделий. Это необходимо, чтобы выбрать модель, подходящую по габаритам для вашего санузла. Сегодня встречаются следующие их разновидности:

• стандартная душевая;
• конструкция с поддоном;
• многофункциональный гидробокс.

Приобретая изделие, обязательно учитывайте его внешние и внутренние габариты

Во-первых, важно, чтобы конструкция уместилась в отведенном для нее месте. Во-вторых, вы должны пользоваться изделием не в ущерб собственному комфорту

Что касается конфигурации моделей, оптимальным вариантом для небольших помещений станут угловые либо квадратные изделия. Они позволяют рационально использовать площадь санузла при угловом размещении сантехники. Владельцы крупногабаритных ванных комнат могут приобрести прямоугольные или эллипсовидные конструкции, которые полностью независимы от простенков в доме и могут быть помещены ближе к центру помещения.

Обратите внимание на то, какими функциями оснащена система. Сегодня можно приобрести как традиционный душ без поддона, так и современный гидробокс с полноценной ванной

Кроме того, у разных моделей существуют и другие возможности. Кабины предусматривают наличие подсветки, радио, различных режимов подачи воды и гидромассажа. Модели класса люкс бывают оснащены даже сауной или турецкой баней. Чем ниже функциональность изделия, тем оно обойдется дешевле. Специалисты в этом случае рекомендуют не экономить, а подобрать подходящий для вас вариант. Довольно хорошо зарекомендовали себя модели среднего ценового сегмента. В этом случае дополнительным плюсом покупки такого душа станет наличие в нем собственных боковых и задних стен, а не только передней панели.

Обязательно поинтересуйтесь качеством изделия и попросите продавца показать инструкцию и сертификат на него

При этом важно проверить, чтобы комплектация модели в реальности совпадала с тем, что сказано в ее описании. Лучше воздержаться от приобретения дешевых китайских систем сомнительного качества

Придерживаясь этих нехитрых рекомендаций, вы обязательно выберете подходящее и добротное изделие.

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
2. Если внешние, то просто на внешнюю поверхность.
3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли.  Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Вентиляция отдельных помещений и элементов бревенчатого дома

В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

Крыша деревянного дома

Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.

Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.

Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции

Подпол

Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.

Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.

Санузел

Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.

При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

Обустройство вентиляции в санузле

Кухня

Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.

При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.

Простой способ установки принудительной вытяжки показан в видео:

Подвал

Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.

Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

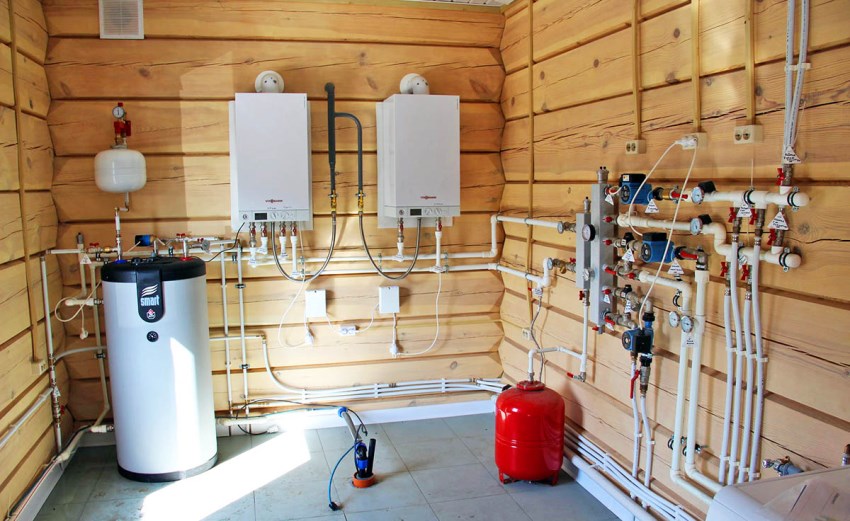

Котельная

Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.

По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.

Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы

Порядок монтажных работ

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Естественный воздухообмен

Вентиляция деревянного дома необходима для всех его комнат, особенно для тех, которые находятся под постоянным влиянием влаги – ванная, душевая, туалет и кухня. Естественная вентиляция в деревянном доме – самый простой способ. Все, что требуется для монтажа – это установка в стены сооружения вытяжного и приточного окна.

Преимущества естественной вентиляции:

• дешевизна;
• легкость проектирования и монтажа;
• хорошее проветривание помещения;
• возможность эксплуатации в любое время года;
• энергонезависимость.

Варианты обустройства этой вентиляции разные. Для маленьких частных домов используют схему с вертикальными воздуховодами, которые выводятся на чердак, под самый конек кровли.

Но нельзя забывать о том, что сила тяги может измениться в зависимости от длины воздуховодов, наличия поворотов и каких-то сложных участков. Поэтому даже для частного дома следует позаботиться о тщательной проектировке системы воздухообмена.

Большие брусовые постройки, с двумя или тремя этажами, требуют более эффективно устройства вентиляции. Поэтому вытяжные и приточные воздуховоды комплектуют вентиляторами. Сохраняется правильное проветривание, но с более сильным и равномерным воздухообменом.

Необходимость вентиляционной системы касается и подвал в бревенчатом доме. Деревянный пол, специальные опоры и балки поддаются пагубному воздействию конденсата. Следует знать, как правильно обеспечить вентиляцию фундамента.

В подвале деревянного дома также следует обустраивать вентиляционную систему

Естественная вентиляция деревянного дома

Монтаж естественной вентиляции в доме из бруса выполняется на стадии его строительства. Конструкция создается с помощью специальных воздуховодов, основная задача которых заключается в выводе отработанных воздушных масс за пределы дома.

Циркуляция потоков в воздушных каналах естественной системы вентиляции осуществляется за счет разницы атмосферного давление и температуры на входе и входах и выходах системы. Скорость вывод отработанных воздушных потоков зависит от высоты вентиляционного канала. Чем он выше, тем она быстрее. Это происходит за счет повышения давления с высотой.

При проектировании такой системы вентиляции нужно использовать гладкие воздуховоды одинакового диаметра. Это позволит обеспечить максимально возможный уровень производительности и исключить появление скоплений пыли внутри системы.

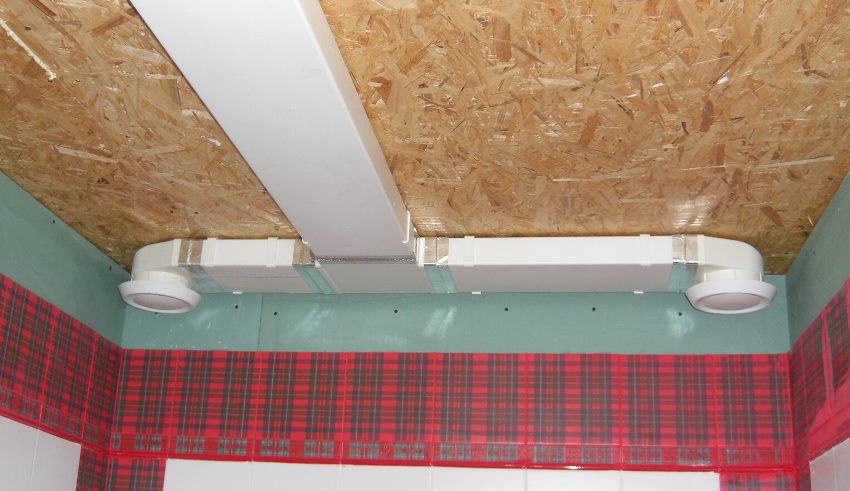

Воздуховоды в деревянном доме

Приток воздуха в такой системе осуществляется за счет естественных отверстий и проемов в постройках из бруса, таких как окна, двери и т.д. В том случае, если уровня притока свежих потоков недостаточно, то его нужно компенсировать за счет дополнительных систем принудительного типа.

Основные преимущества естественной системы вентиляции выглядят следующим образом:

• доступная цена;
• простота монтажа.

К явным недостаткам можно отнести:

• слабую эффективность;
• понижение уровня звукоизоляции;
• невозможность регулировки мощности работы;
• необходимость периодической чистки от пыли и насекомых.

Почему стоит выбрать естественный воздухообмен

Продухи в цоколе — элемент естественной вентиляции

Естественная вентиляция в деревянном доме выполняется в виде вертикальных воздушных каналов. Они должны быть одинакового сечения и с минимальной шероховатостью внутренней стороны стенок. Это значительно повысит тягу. Монтируются в кухне, туалете, ванной комнате. Входные отверстия обустраиваются в комнатах с выходом в стену, а затем выводятся под крышей. Чем выше вытяжка располагается под крышей, тем движение воздушных потоков лучше. Если планируется устанавливать подобный воздуховод в погребе, подвале, то одного канала недостаточно. Требуется их несколько.

Вентиляция кровли в виде аэратора препятствует образованию и оседанию конденсата на ригели, стропила, колонны, теплоизоляцию дома. Это проход через крышу, выполняемый для вставки в него устройства диаметром 100 мм. Фиксируется аэратор саморезами по краям «юбки». Если проход вентиляции на крышу выполнен неграмотно, могут возникнуть неприятности в виде:

• Коррозийного повреждения металлических деталей конструкции.
• Разрушения деревянных элементов грибком и плесенью.
• Ухудшения характеристик теплоизоляционного материала, пр.

Принудительный (приточно-вытяжной) тип вентиляции в деревянном доме не зависит от погодных условий. Более того, входящие в систему приборы могут дополнительно подогревать или охлаждать нагнетаемый с улицы воздух пред его поступлением в дом.Работает вентиляционный блок. К нему подводятся два рукава воздуховода. Потоки циркулируют в дефлекторе. Попадая в воздухозаборник, они распространяются по помещению. Одним из недостатков считается участие человека, выполняющего контроль параметров и регулировку воздухоподачи.

Выбирая систему вентиляции для деревянного дома, нужно понять принцип ее работы, а также оценить возможности установки своими руками.

https://www.youtube.com/watch?v=NPOCdHYEnnM

Вытяжная вентиляция через стену на улицу в деревянном доме. Естественная вентиляция деревянного дома

Заглушка приточного канала вентиляции в деревянном доме

Система естественной вентиляции в деревянном доме привлекательна своей сравнительной дешевизной, а также простотой устройства. Движение воздуха совершается за счет стремления теплой воздушной массы подниматься кверху по вертикальным каналам, специально для этого сооруженным. Поэтому для вас естественная вентиляция в деревянном доме своими руками может оказаться наиболее просто выполнимой, и при этом достаточно эффективной.

Устраивать вентиляцию в деревянном доме начните с подвальных помещений, поскольку именно сюда в первую очередь должен проникать воздух извне. В обычных условиях вентиляция фундамента деревянного дома происходит через так называемые продухи. Эти небольшие вентиляционные отверстия должны быть заложены под каждой стеной дома еще во время строительства.

Подачу воздуха через приточный канал нужно организовать на уровне цоколя. Лучше всего с северной стороны дома, где воздух наиболее прохладный, и это полезно для усиления тяги. Не обязательно оборудовать каждое домашнее помещение отдельным приточным каналом. Достаточно будет оставить под всеми внутренними дверями зазоры в полтора-два сантиметра, и через них свежий воздух станет распространяться повсюду. Отработанный воздух будет естественным образом вытесняться через вытяжные каналы, входы в которые нужно устроить под потолком каждой комнаты и прикрыть декоративными решетками. Выход каждого из вентканалов нужно как можно выше поднять над уровнем кровли.

Каналы для прохождения воздуха оборудуйте клапанами или заглушками, прикрывая которые, вы сможете регулировать скорость воздухообмена.

Когда будете устраивать естественную вентиляцию в деревянном доме своими руками, сделайте отдельные вентканалы для каждого вида помещений. То есть, один канал для вытяжки из кухни, другой для санузла, третий для спальни и т.д. Конечно, заманчиво сделать один единственный проход через кровлю вместо четырех. Вам покажется, что это сэкономит средства и усилия при монтаже вентиляции в деревянном доме, но вряд ли будет полезно. Ведь при сильном ветре в вытяжном канале может возникать обратная тяга, и тогда, например, запахи из канализации станут проникать в комнаты.

Кроме атмосферных явлений, на силу тяги в вентканале оказывают влияние и другие факторы:

• высота вентиляционной трубы;
• размер внутреннего отверстия канала;
• количество и конфигурация поворотов,
• наличие теплоизоляции вытяжки.

Учтите эти моменты, когда будете производить монтаж вентиляции в деревянном доме.

Кроме того, в летнее время отмечается минимальный перепад температур в нижней и верхней точках вентиляционного канала, поэтому тяга почти отсутствует. В этих условиях придется почаще устраивать проветривание через открытые окна.

Чтобы поток воздуха не встречал препятствий при прохождении по вентканалу, его внутренняя поверхность должна быть гладкой и не иметь сужений в местах стыков.

В небольшом деревянном доме не обязательно сооружать вентиляционные шахты из кирпича. Эта работа трудоемкая, а кроме того, на шероховатой поверхности канала будет накапливаться пыль. Когда будете решать, как лучше сделать вентиляцию у себя в деревянном доме, остановите свой выбор на более гладких металлических или пластиковых канальных блоках.

Когда вы будете выполнять устройство вентиляции в деревянном доме своими руками, не забудьте, что пространство под крышей тоже нуждается в циркуляции воздуха. Если самое верхнее помещение выстроено как жилая мансарда, там необходимо оборудовать такую же вентиляцию, как и в других комнатах. А если чердак нежилой, тогда его проветривание должно осуществляться через специальные обустроенные отверстия в кровле.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Вывод кухонной вытяжки на улицу в частном доме. Основные способы подключения кухонных вытяжек

Вытяжки, устанавливаемые над варочной плитой, могут действовать по-разному, в зависимо от способа их подключения.

Вытяжка, подключенная к вентиляционной отдушине.

Если позволяют условия, то проще всего подключить прибор к имеющемуся вытяжному вентиляционному каналу. Как уже говорилось, такое подключение ни в коем случае не должно препятствовать естественной работе этой отдушины. В таких случае как раз и используются клапанные устройства, о которых говорилось чуть выше, или же решетки, позволяющие одновременно работать и вытяжке, и вентиляции.

Вывод канала кухонной вытяжки через стену на улицу. В таких случаях требуется установка обратного клапана.

Если общедомовая система вентиляции работает недостаточно хорошо, производительности каналов не хватает для эффективного отвода необходимых объемов воздуха, то трубу от вытяжки довольно часто сразу выводят на улицу через отверстие, прорезанное во внешней стене.

Часто причиной такого подхода становится засоренность общих вентиляционных стояков или их перегруженность. То есть к одному каналу многоэтажного дома уже подключено несколько вытяжек, и при их одновременном включении вместо очистки воздуха в кухне от испарений может появляться совершенно противоположный эффект, когда соседи начинают «делиться своими запахами».

При таком подключении необходима установка обратного клапана, который позволит вновь созданному каналу работать только в одном направлении – вывод испарений на улицу. Очень часто подобный клапан уже имеется в комплекте самой кухонной вытяжки.

Автономная вытяжка, работающая по принципу очистки и рециркуляции воздуха, без подключения к вентиляционным каналам.

Наконец, вытяжка может и вовсе не иметь подключения ни к каким отводящим каналам и работать исключительно по принципу рециркуляции воздуха. Поднимающиеся от плиты испарения принудительно, под действием вентилятора, пропускаются через систему фильтров. Проходя через них, воздух очищается и поступает обратно в помещение кухни.
