Проводка в деревянном доме

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Внутренние работы

Для того чтобы внутренняя и внешняя прокладка в деревянных домах и внешняя проводка по деревянным конструкциям была сделана своими руками правильно, нужны следующие инструменты: набор плоских и крестовых отверток, молоток, пассатижи, бокорезы, коронка и сверла по дереву, ножовка, дрель, перфоратор, циркулярная пила, другие спец инструменты и прямые руки, если захотите сделать все сами. Также не обойтись без лестницы, стремянки, козлов и других приспособлений.

Все работы выполняются по правилам монтажа и электробезопасности (СНиП, ПУЭ и СП). Вот ссылка ролик, где показано все, о чем здесь говорилось:

Предыдущая
ЭлектрикаКак правильно проложить электропроводку на кухне
Следующая
ЭлектрикаЧто нужно знать о разводке электрики в квартире по потолку

Спасибо, помогло!1Не помогло

Преимущества скрытой проводки

При монтаже электрической проводки многие выбирают скрытый вариант укладки, который не портит внутренний дизайн помещения.

Преимущества способа очевидны:

1. Отсутствие на стенах каналов для прокладки кабеля, бросающихся в глаза и мешающих оклеивать поверхность обоями.
2. Низкий риск возгорания при четком выполнении правил ПУЭ в процессе скрытого монтажа.
3. Легкость замен кабеля в случае его укладки в гофрированной трубе.
4. Низкий риск механического повреждения, благодаря укладке изделия в бетоне, металлических изделиях или штукатурном слое.
5. Безопасность для жителей дома, ведь провода скрыты от глаз, а доступ к ним ограничен.
6. Отсутствие трудностей при выполнении отделочных работ, ведь кабель находится внутри отделки.
7. Нет негативных воздействий окружающей среды.

Этих причин достаточно, чтобы отдать предпочтение скрытой проводке при обустройстве электрической сети в деревянном доме.

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Нарисуйте схему прокладки кабелей и размещения устройств

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Грамотное подсоединение щитка

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а потом – к осветительному прибору;
• земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

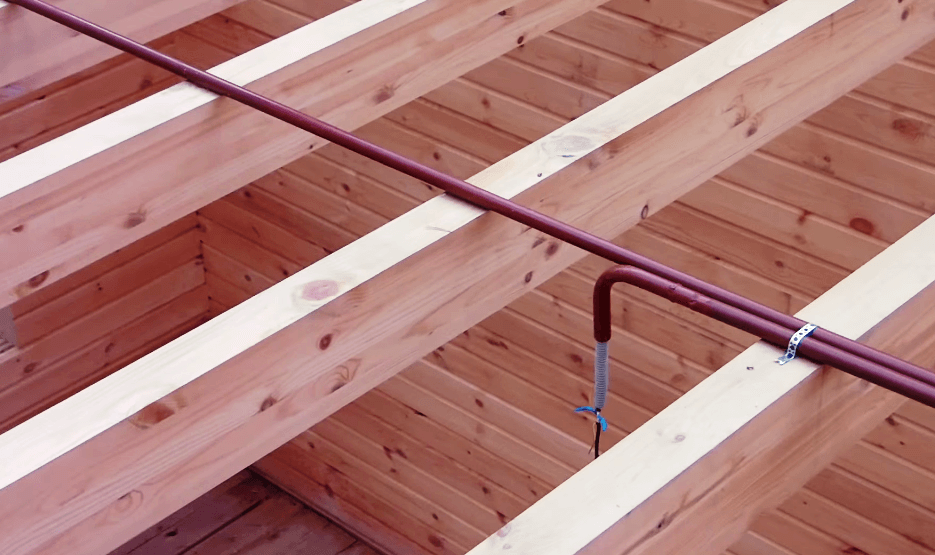

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

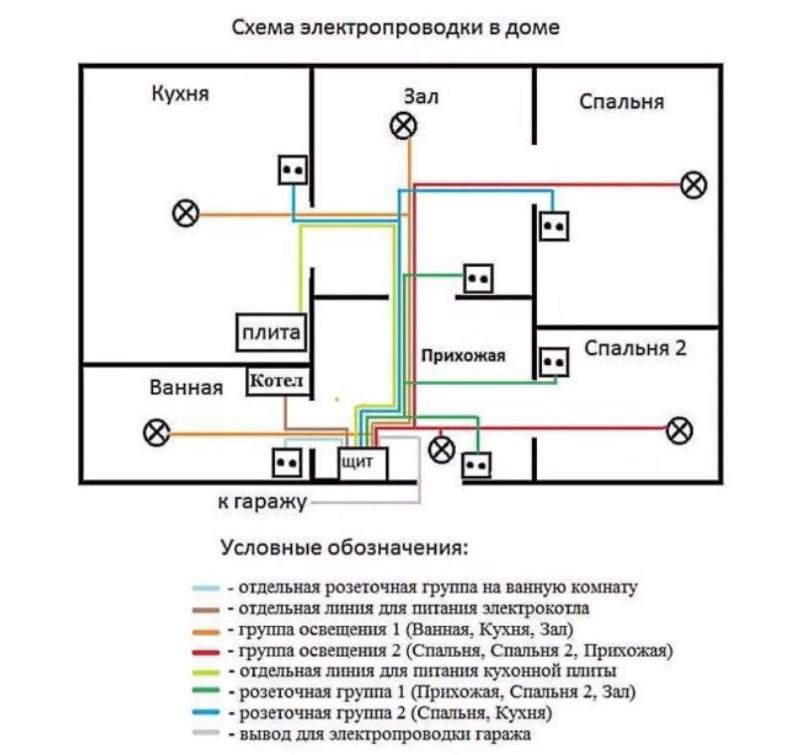

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Определяем силу тока.

Чтобы понять, какого сечения кабель нужен, на какую нагрузку должны быть рассчитаны автоматы, УЗО, необходимо знать силу тока в местной электросети. Рассчитывается она делением суммарной мощности бытовых приборов, используемых в доме, измеряемой в Вт, на напряжение (В).

Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

• Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
• I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

• провода на стене нужно монтировать только параллельно или перпендикулярно полу;
• горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
• на поворотах проводки необходимо соблюдать угол в 90 градусов;
• если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.
