Ремонт сруба: замена венцов деревянного дома своими руками

Особенности установки домкратов

Для работы необходимо использовать надежные и полностью исправные домкраты, грузоподъемность которых равна 10 т и более. Выбрать грузоподъемность инструмента можно, рассчитав вес дома, однако не стоит проводить работы на пределе, рекомендуется иметь хороший запас в грузоподъемности, что не только будет предполагать приложение меньших усилий в процессе подъема, но и станет залогом безопасности.

При подъеме нужно следовать важному правилу, которое гласит, что подъем должен производиться одновременно с двух углов одной стены, но не с двух диагональных углов. Если не учесть этого требования, работы могут спровоцировать смещение постройки в один бок и ее повреждение. Перед началом подъема в каждый угол необходимо укрепить по 2 рейки, которые позволят определить первоначальную горизонтальность положения дома, это поможет рассчитать высоту подъема

Перед началом подъема в каждый угол необходимо укрепить по 2 рейки, которые позволят определить первоначальную горизонтальность положения дома, это поможет рассчитать высоту подъема.

Для установки домкратов необходимо подготовить место, для этого нужно выкопать по 2 ямы у каждой стены, удалив их от дома на 0,5 м, размер каждой должен быть равен: ДхШхГ − 100х70×50 см, длинную сторону ямы необходимо расположить вдоль бревна. Дно нужно сделать ровным, определив горизонталь по уровню, а после уложить в яму широкие плахи или толстые доски.

В доме будет спокойно находиться, если он после длительной эксплуатации обретет новый фундамент. Поднять бревенчатый дом можно и самостоятельно, так как подобные услуги, оказываемые профессионалами, чрезвычайно дороги.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Добрый день, такой вопрос, надо заменить угол примерно венца 4, самый нижний венец заменён при заливке фундамента под дом, но после того как расшили стены в доме оказалось что угол где стояла раковина сгнил.

Подскажите, пожалуйста, как произвести замену угла. Заранее большое спасибо.

Игорь, Любань.

Привет, Игорь из Любани!

Надо сразу же сказать, что это не совсем приятное занятие, менять именно сгнивший угол сруба. Менять прямолинейные участки стен значительно куда проще. Тем не менее и угол можно заменить, но с большими потерями времени.

Чаще всего используют не бревно, а брус соответствующего сечения. Так как выбирать чаши и делать сложные запилы в бревнах значительно труднее, чем работать с прямоугольными формами бруса.

Обычно сначала делают все необходимые эскизы-рисунки с указанием размеров заменяемых элементов. Потом подбирают брус и пилят его в необходимый размер. Угловое соединение брусов выполняют аналогично бывшему бревенчатому соединению, чтобы получился «теплый» угол. То есть внешняя конфигурация должна быть примерно напоминающей прежний угол, по крайней мере снаружи. Если же стены дома обшиты не только внутри и снаружи сруба, то особого значения придавать внешнему виду не стоит. Главное – чтобы функционально было аналогично и подобно.

Как выполнить частичный ремонт закладных элементов

Локальная реставрация допускается в случаях, когда дерево основы начало гнить только в нескольких местах. Здесь полная смена закладных нерациональна. Поэтапно технология частичного ремонта выглядит следующим образом:

• После обнаружения поврежденных участков зачистить древесину при помощи стамески и оценить глубину поражения.
• Отступить от реставрируемого участка по сторонам на 400-500 мм и прикрутить стяжки из дерева с обеих сторон стены на высоту 3-4 бревна.
• Удалить поврежденный район при помощи бензопилы или лобзика.
• Сделать врубку и вставить в нее подходящую вставку по системе шип-паз.
• Используя нагели, зафиксировать вставку.
• Обработать дерево специальной пропиткой, а щели законопатить.

Кирпичная кладка вместо закладных

Способ позволяет не поднимать здание домкратами, чтобы полностью сменить опорные элементы конструкции кирпичной кладкой. Методика подразумевает следующие действия:

• При помощи кувалды выбить поврежденный брус, и установить в освободившуюся полость кирпичный или металлический столбик. Аналогичный процесс выполняется и с противоположной стороны.
• Фундамент очистить от пыли, при необходимости отреставрировать его.
• Положить на фундамент два слоя гидроизоляции.
• В центральной части место закладного бревна на его высоту выложить кладку из кирпича.
• Удалить крайние опоры и заложить пространство кирпичом.

Нижняя часть верхних бревен нуждается в дополнительной обработке мастиками или другими гидрофобными растворами.

Перебираем венцы жилого деревянного здания

Переборка сруба своими руками – это наиболее сложный, длительный, трудоемкий вариант замены. Каждый венец, последовательно, разбирается, бревна изучаются на предмет повреждений, а при необходимости – заменяются на новые. Однако данный способ не стоит выбирать для того деревянного дома, который в настоящее время вами эксплуатируется. Можно заменить бревна таким способом в случае, если вы ремонтируете баню или старое жилое здание, где вы на сегодняшний день не проживаете. Переборка актуальна и в случаях, если требуется заменить бревна под крышей здания: здесь они также часто получают негативное воздействие влаги.

Замена венцов сруба на ленточном фундаменте

Эта работа является наиболее сложной, поскольку требует: либо частичного разрушения фундамента для образования ниш для установки домкратов, либо применения рычажной системы подъёма углов дома.

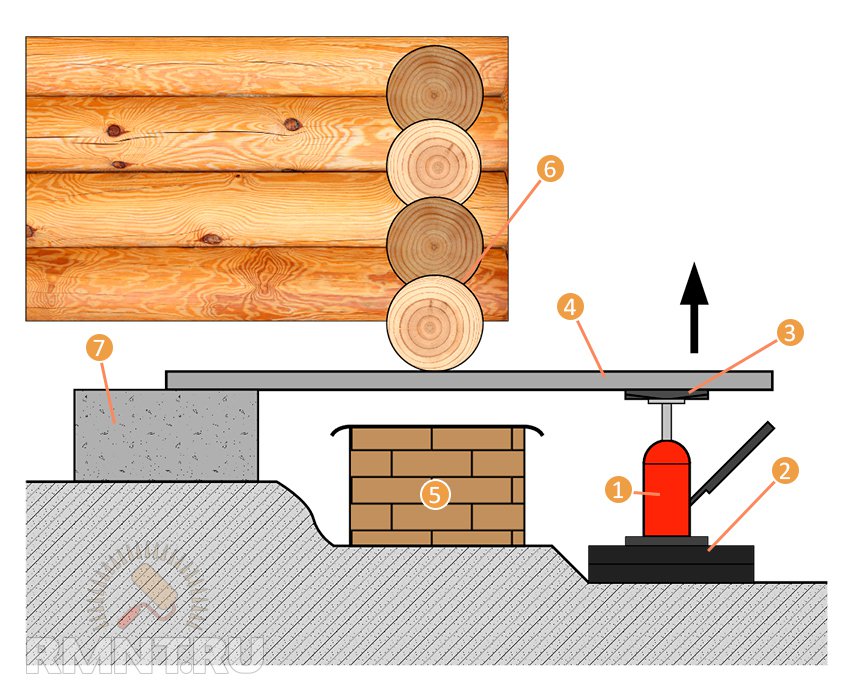

Начало подъёма сруба с ленточного фундамента с помощью рычага. 1. Гидравлический домкрат бутылочного типа. 2. Подложки под домкрат, стальные или деревянные плашки. 3. Упор, стальная пластина. 4. Рычаг, брус или стальной двутавр. 5. Фундамент. 6. Сруб. 7. Бетонный блок в качестве опоры.

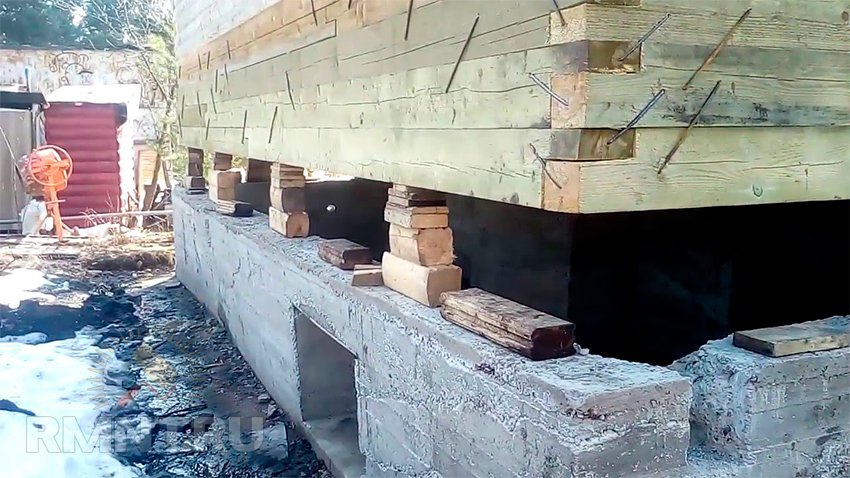

Фиксация сруба при подъёме с ленточного фундамента. 1. Гидравлический домкрат бутылочного типа. 2. Подложки, стальные или деревянные пластины. 3. Упор, стальная пластина. 4. Рычаг, брус или стальной двутавр. 5. Фундамент. 6. Сруб. 7. Бетонный блок в качестве точки опоры. 8. Деревянные клинья

Замену венцов, так же как и в случае со столбчатым фундаментом, начинают с замены нижних брёвен перевязки сруба. Для этого в фундаменте штробят ниши на расстоянии 200–300 мм от углов дома под верхними брёвнами перевязки. После установки домкратов порядок замены аналогичен описанному выше.

При использовании рычажной системы разрушения фундамента не требуется. Первоначальным этапом является выборка половины толщины верхнего бревна перевязки сруба на 1000–1500 мм от его края со всех четырёх углов сруба.

После этого в образовавшуюся нишу закладывается металлический швеллер или рельс, и при помощи домкрата приподнимается угол дома. По мере поднятия между фундаментом и швеллером (рельсом) забиваются деревянные клинья до тех пор, пока не освободится от нагрузки нижнее бревно перевязки. Его удаляют и подставляют временные опоры.

Далее выбивают клинья между швеллером и фундаментом и вынимают его. Верхнее бревно перевязки освобождается и может быть заменено на новое. После этого вновь устанавливают швеллер или рельс и так же, используя клинья, поднимают дом. Удаляют временные опоры и укладывают новые нижние бревна перевязки сруба. Опуская домкраты и выбивая клинья, опускают сруб на нижнее бревно перевязки. Сруб встал на место.

Несмотря на отработанную на протяжении столетий технологию замены нижних венцов деревянных срубов, эта работа по-прежнему остаётся весьма трудоёмкой и требующей большой физической силы. Выполнить её в одиночку невозможно. Но дело не только в физических нагрузках, но и в необходимости синхронизировать подъём сруба одновременно в 2 или 4 точках. А при сложной конструкции сруба — в ещё большем числе точек. Тем не менее, замена только нижних венцов — гораздо менее трудоёмкий процесс, чем полная переборка всего сруба.

рмнт.ру

11.08.16

Замена нижних венцов деревянного дома на пеноблоки своими руками

Пеноблок как строительный материал обладает рядом преимуществ:

Заменить нижние венцы бревенчатого дома можно и на газосиликатный блок

Его легко резать пилой, что важно при укладке на старые бревна. Материал отличается хорошей теплоизоляцией, но стоит дороже остальных разновидностей

Поскольку работу выполняют капитально, и материала для демонтажа одного венца потребуется не так много, ценой можно пренебречь.

Замену нижних венцов на блоки можно осуществить по такой инструкции:

1. Удалить старое основание. Тщательно зачистить поверхность.

2. Поставить пеноблоки.
3. Пройтись во внешнему периметру.
4. Черновой вариант будет выглядеть так. Затем приступают к дальнейшей отделке.

Как защитить венцы от гниения?

Чтобы замена венцов сруба достигла своей цели и не привела к повторным работам, древесину необходимо защитить.

Для этого следует:

1. Провести обработку брёвен антисептиком.
2. Покрыть цоколь гидрофобизатором.
3. Использовать надёжный инструмент гидроизоляции.
4. Закрыть нижние венцы козырьком из оцинкованного металла.

Так можно защитить нижний венец строения от агрессивного воздействия внешних факторов. Но, чтобы данная защита смогла принести максимальную эффективность, желательно нижние венцы заменить брёвнами из лиственницы или дуба – древесины, не подверженной процессам гниения.

Способы выполнения работ

Технология замены нижних венцов деревянного дома подразумевает три основных варианта выполнения работ. При выборе оптимального способа решения проблемы учитываются тип постройки, габаритные размеры и общее техническое состояние дома. Если работа выполняется впервые, имеет смысл проконсультироваться с опытными мастерами.

Косметический ремонт

Суть способа заключается в локальной замене повреждённых участков. Точечный ремонт подгнивших венцов сруба считается самым экономичным, однако лёгким этот процесс точно не назовёшь.

Для начала определяются наиболее повреждённые участки стены. Чтобы добиться желаемого эффекта, осматривать нужно не только закладное бревно, но и 3–4 венца, расположенных сверху. При выполнении ремонтных работ отмеченные участки просто выпиливаются и заменяются вырезанными по форме кусками бревна или бруса.

Общая прочность конструкции при локальном ремонте заметно снижается, а дополнительные стыки способствуют увеличению теплопотерь. Квалифицированные мастера обычно используют косметический ремонт сруба в качестве временного решения, если отсутствует возможность капитальной замены.

https://youtube.com/watch?v=QodwgecSTA0

Полная разборка дома

Самая трудоёмкая процедура из возможных вариантов. Суть заключается в том, что дом буквально разбирается по брёвнам, каждый венец тщательно осматривается и при необходимости заменяется. Способ довольно эффективный, но не лишен ряда недостатков.

Полная разборка не подойдёт для домов, которые используются для проживания в момент ремонта. Такое решение обычно применяется для хозяйственных строений или заброшенных зданий, которые планируется восстанавливать.

Разборка верхней части фундамента

Методика применяется в случаях, когда для замены венцов дом предполагается поднимать домкратами. Благодаря этому решению можно подвести под сруб кирпичную кладку, фактически подняв высоту фундамента.

В бетоне выдалбливаются отверстия для установки домкрата. Поднятие дома может быть частичным или полным, но специалисты рекомендуют отдавать предпочтение второму варианту. Когда строение одновременно поднимается со всех сторон, заметно снижается вероятность нарушения геометрии и перекоса.

Для установки домкратов делается отступ от каждого угла дома на расстояние 70–100 см. Сруб поднимается на высоту 7–10 см, сгнившие венцы можно менять, потом дом опускается на место. После этого ниши в фундаменте заделываются, стыки и швы изолируются.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Подготовительные мероприятия

Дом из сруба необходимо тщательно подготовить к поднятию, а именно:

Рис.3. Подготовка к подъему дома

— вынести из дома мебель, бытовую технику. Вообще, дом необходимо максимально освободить;

— из окон вынуть створки и рамы, снять двери и дверные коробки. Это облегчит конструкцию и убережет окна/двери от повреждения и возможного перекоса (рис.3).

Деревянный пол отсоединить от стен. При этом надо учесть:

— пол, врезанный выше закладного венца, которые не планируется менять, можно не убирать;

— лаги, врезанные в закладной венец, необходимо разобрать, установить опорные столбы под лаги, а потом отделить их от нижнего венца.

Имеющиеся в доме камин или печь обычно установлены на отдельном фундаменте. Если эта норма не соблюдена, то поднятие дома без повреждения теплового оборудования невозможно.

Дымоход печи/камина отделить от кровли и перекрытий.

Неповрежденные венцы дома надо зафиксировать и скрепить. Доски толщиною 40 см прибивают вертикально по периметру постройки, шаг крепления — 50 см. Доски прибиваются как с внешней, так и с внутренней стороны дома. Нижний конец доски фиксируется к нижнему оставшемуся венцу, а верхний, соответственно — к верхнему венцу. Эта мера убережет дом от деформации в процессе подъема.

Порядок подъема сруба: столбчатый и ленточный фундамент

Подъем дома на столбчатом фундаменте:

1. Отметить места расположения домкратов и вырезать участки в нижних венцах. Ниши должны соответствовать габаритам подъемного устройства.

2. Измерять высоту домкрата с приподнятым/утопленным штоком и сопоставить эту величину с расстоянием от бревна до земли.

3. При необходимости, сделать подкоп для размещения домкрата.

4. Обустроить опору под установку домкрата. В качестве площадки послужит бетонный блок или щит из досок (рис.4).

5. Разместить домкрат — положив между головкой домкрата и нижним бревном металлическую пластину.

Рис.4. Обустройство опоры под установку домкрата

Для поднятия дома понадобится как минимум 4 домкрата. Их устанавливают по два с противоположных сторон дома — выбирают широкие стороны постройки. Расстояние до угла дома — около 1 м.

Подъем сруба на ленточном фундаменте:

1. В поврежденных венцах выпилить ниши под рычаг (плаху, домкрат или бревно). Рычаг должен свободно заходить в подполье дома, поэтому пол необходимо заранее разобрать.

Домкраты разместить снаружи постройки вблизи фундамента.

В нишу завести рычаг, а под его внутренний конец поставить опору — штабель из досок или бетонный блок.

Внешний край рычага поместить на домкрат (рис.5).

Домкратом поднять рычаг. Когда дом начнет приподниматься необходимо на фундамент уложить клинья.

Рис.5. Подъем сруба:

1 — нижнее бревно венца; 2 — опора рычага; 3 — деревянные клинья; 4 — верхнее бревно венца; 5 — рычаг (швеллер); 6 — ленточный фундамент; 7 — домкрат

Используя комбинацию рычаг-домкрат, можно поднимать стороны дома по очереди. Кроме того, после замены венцов необходимо заделать щель, через которую загонялся рычаг.

Алгоритм замены венца деревянного дома

Следующий этап — непосредственная замена венцов. Любой венец состоит из нижнего и верхнего бревна, соединенных по углам. Домкраты устанавливаются с упором на верхние бревна, а нижние легко можно убрать. На их место надо поставить временные опоры, подпирающие верхний венец.

Дальнейший ход работы:

1. Домкраты аккуратно опустить вместе с верхним венцом. Бревно перевязки убрать.

2. Подготовить два бревна для замены верхних элементов нижнего венца. Дерево надо тщательно обработать и точно подпилить, чтоб прилегание было плотным.

3. Верхнее бревно положить на домкраты, а сверху покрыть конопаточным материалом.

4. Домкрат поднять до упора — новое бревно должно плотно прижаться к ответному верхнему бревну.

5. Приподнять домкрат вместе с домом и убрать временные опоры с других стенок.

6. Заменить нижнее бревно обвязки в таком же порядке, как и верхнее (рис.6).

Рис.6. Замена нижних брёвен обвязки

7. Отремонтировать фундамент, улучшить его гидроизоляцию и опустить дом.

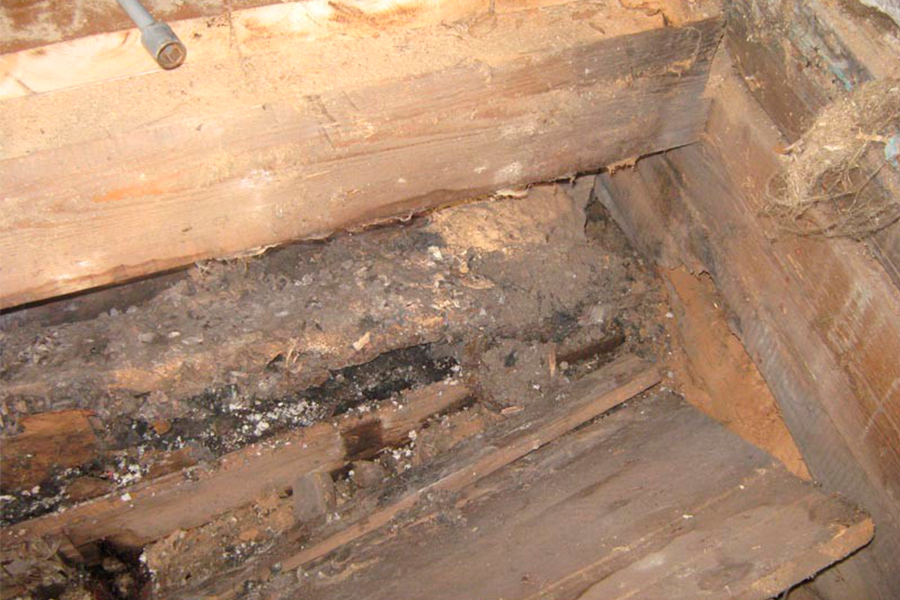

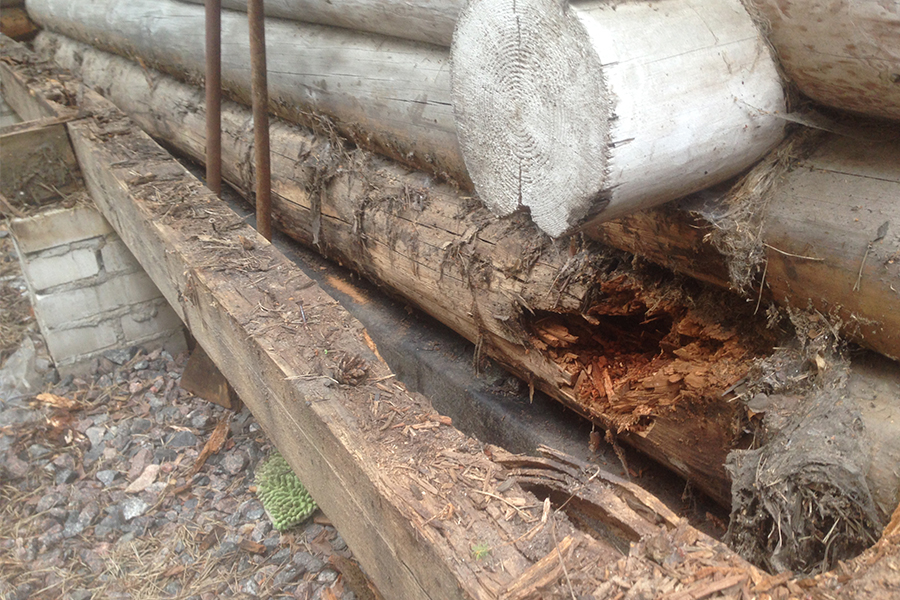

Почему нижние венцы гниют быстрее других

Гниение древесины — признак постоянного увлажнения и отсутствия возможности просушки. Нижние венцы бани находятся в наиболее рискованном положении — они постоянно контактируют с грунтовой или дождевой влагой, мокрым цоколем.

Еще одним отрицательным фактором является отработанная вода, которую сливают прямо на пол. Многие бани не оснащены системой водоотведения, и отработанная влага выливается прямо на пол. Сквозь щели между досками настила она протекает на грунт и впитывается в него.

Однако, со временем верхний слой почвы заиливается, и вода перестает уходить в землю. Появляется лужа, которая держится под полом бани практически постоянно. Для нижних венцов это весьма опасное состояние, так как вода испаряется и конденсируется на всех поверхностях. Бревна начинают гнить, но снаружи этот процесс незаметен, что крайне опасно.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Еще одной причиной гниения нижних венцов является отсутствие защитной обработки. Многие пользователи приступают к строительству бани, не задумываясь о нанесении защитных составов — пропиток или наружных материалов. В результате, через некоторое время нижние венцы начинают демонстрировать явные признаки гниения и требуют замены.

Меры предосторожности при поднятии деревянных домов

Поднятие деревянного дома сопряжено рисками и опасностью, и тут обязательно нужно соблюдать правила, что позволит избежать неприятных ситуаций:

• Из дома выносится все, что только можно вынести (мебель, техника и пр.).
• Отключаются электро- и газоснабжение, системы водопровода, канализации и отопления.
• Бревна дома обязательно нужно укрепить досками, тросами или металлическими скобами.
• Окна тоже требуют укрепления — стекла по возможности вытащить, можно снять сами окна, в проём устанавливаются распорные балки. Двери укрепляются аналогичным образом.
• Для установки домкрата нужно вырыть углубление. Подставляется прочное основание, в качестве которого можно использовать толстую и широкую доску, и уже на нее ставится сам инструмент. Домкрат должен стоять неподвижно.
• Качественный осмотр прочности бревен венца залог того, что дом не рассыпется при подъеме. Если наблюдается порча элементов венца, то эти места требуют укрепления металлическими балками.
• Чтобы подъемный элемент домкрата не проткнул бревна венца, в месте упора нужно подложить стальную пластину.
• Немаловажную роль играют и погодные условия, для ремонтных работ нужно выбрать сухую погоду.

Частичная замена бруса

Если обследование состояния дома показали, что фундамент находится в хорошем состоянии, как и большая часть цоколя, а разрушен только небольшой участок венца, то ремонт осуществляется путем частичной замены элементов сруба. В этом случае, удаляется только поврежденный участок одного или нескольких бревен, и устанавливается своеобразная «заплатка».

Такие работы подразумевают следующие шаги:

1. Четко маркируется зона подлежащая ремонту, для чего можно использовать нож, топор или стамеску.
2. Фиксация венцов. На расстоянии 35-45 см по обе стороны от разметки границ устанавливаются стяжки из доски толщиной 3-4 см (с фиксацией 2-3 венцов) или металлические скобы.
3. Вырезание по разметке поврежденного участка с помощью бензопилы, электропилы или болгарки.
4. Подготовка проема. Нижняя поверхность верхнего, не тронутого венца немного уплощается, а на торцах проема делаются врубки шириной 15-20 см. Вся поверхность проема тщательно обрабатывается антисептиком.
5. Изготовление и монтаж вставки. Из бревен размером, аналогичным установленным бревнам, вырезаются элементы длиной на 1,5-2 мм короче проема. После обработки и пропитки противогнилостым составом, вставка плотно вбивается в проем с помощью кувалды. Все щели конопатятся.

Использование домкрата при работе

Дом разрешается поднимать не более чем на 2 сантиметра за один раз. Следом за этим необходимо поставить подпорку, которая будет стоять определенное время, и убрать домкрат в другую строну

Во время всех этих действий важно соблюдать повышенную осторожность иначе сруб повредится. Поднимая, таким образом, все стороны здания оно получит опоры и после этого можно заменять нижний венец

Убираем старое бревно и на его место устанавливаем совершено новое, защищенное утеплителем (мхом либо иными утеплителями, представленными на рынке). После установки нового венца пришло время определиться с фундаментом. Если столбы устарели и начинают осыпаться, то следует заменить новыми. Завершающим этапом всей этой кропотливой работы является опускание сруба.

Стоимость данной методики небольшая, зато эффективность высокая. Если нужно будет, то разрешается провести обновление гидроизоляционного слоя сооружения

Важно знать, что без спецтехники и профессиональных навыков будет непросто сделать подобную работу, ведь при неправильном расположении брусьев дом может перекосить или еще хуже он завалится. Однозначно, процесс не быстрый, необходимо задействовать большое количество людей

Полная замена сгнивших бревен

Если обратиться к специалистам, то они скажут, что замена нижних венцов деревянного дома довольно сложное мероприятие

Оно требует от участников процесса не только определённых навыков, осторожности, внимательности, специального оборудования. Именно поэтому, самостоятельное проведение данных работ трудоемкий и сложный в выполнении процесс

Чтобы определить состояние брёвен, рабочий проводит их обследование, простукивая обухом топора. Если древесина уже подверглась процессу гниения, то бревно будет издавать характерный глухой звук, и его необходимо заменить. Таким образом, разложение будет остановлено и не получит распространения на остальную конструкцию.

Подготовка перед поднятием дома

Чтобы произвести замену, дом придётся приподнять и, установив новые брёвна, опустить на место.

Для проведения работы может потребоваться специальный инструмент:

• домкраты грузоподъёмностью не менее 10 тонн;
• блоки для опоры;
• надёжные рычаги;
• бензо- или электропила.

Наравне с инструментом, необходимо заранее подготовить новое бревно, которое своими размерами полностью соответствует сгнившему элементу. Если производить замену венца кирпичами, то нужно запастись строительными материалами и песчано-цементным раствором.

Чтобы во время поднятия дома избежать его разрушения, необходимо провести ряд подготовительных мероприятий:

1. Нижние венцы скрепить толстой доской или бруском, стянув болтами.
2. Стены строения скрепить досками, при этом используются гвозди достаточного размера.
3. Сцепить простенки для избегания их рассыпания.
4. Полностью разобрать пол, чердачное перекрытие, оконные и дверные проёмы.
5. Если в доме печное отопление, то разобрать печь и часть крыши возле печной трубы.
6. Выпилить в стенах проёмы под домкраты.

Тем более что ремонт венца с помощью домкрата предполагает умение обращаться с данным инструментом. Разбор лаг пола также требует не только высокого профессионализма, но и достаточного опыта в проведении работ подобного профиля.

Основные работы по замене

Тип основы деревянного дома также имеет важное значение. Если строение на ленточном фундаменте, то основным нюансом будет перевязка сруба, состоящая из двух брёвен, соединённых и связанных по углам

Здесь важно точно определить прогнившие места в венце, чтобы расположить домкраты именно под ними. Для этого в фундаменте, но не ближе 1 метра к углу, выбивается ниша шириной 40 см., а в бревне прорезается проём таких размеров, чтобы вместился домкрат.

Под противоположной стеной установку оборудования проводится аналогично

При этом важно определиться с количеством подъёмных механизмов, что зависит от того, полностью ли будет подниматься дом, или каждая его стена по отдельности. Рекомендуется поднимать дом полностью, это позволит избежать перекосов

Таким образом, строение поднимают на 7-10 см и, удалив сгнившие венцы, заводят новые брёвна.

Когда дом на столбчатом фундаменте, то процедура замены нижнего венца намного проще. Необходимо взять четыре домкрата, которые устанавливаются между столбиками фундамента на прочное основание. Оборудование синхронно поднимают, и производят действия, аналогичные работам с ленточным основанием.
