Плинтусы для труб отопления: как правильно выбрать и установить?

Преимущества и недостатки

У плинтусного обогревателя водяного типа множество плюсов:

1. Эффективность – благодаря высокой скорости перемещения теплоносителя прибор характеризуется повышенной теплопередачей при минимальных теплопотерях.
2. Безопасность – водяное устройство при обогреве воздуха не выделяет вредных веществ и не может спровоцировать возгорание рядом расположенных предметов.
3. Комфорт – плинтус не сушит воздух, поддерживает оптимальную влажность и препятствует образованию грибков, плесени и конденсата на стенах, тем самым сохраняя в комнате комфортный микроклимат.
4. Легкость эксплуатации – прибор прост в использовании и неприхотлив в обслуживании.
5. Универсальность – оборудование может использоваться не только в комнатах, но и на лоджиях, и на балконах.
6. Эстетичность – водяной плинтус внешне очень аккуратен, а его лицевая панель может иметь абсолютно разноформатный дизайн, поэтому прибор впишется в любой интерьер.
7. Долговечность – устройство надежно в работе, поэтому радует продолжительным сроком службы.

Недостатки у теплого водяного плинтуса тоже есть, но в меньшем количестве:

1. Высокая стоимость – обогреватель-плинтус на весь периметр комнаты обойдется в несколько раз дороже, чем традиционные батареи.
2. Зависимость от температурного режима – прибор работает только при определенной температуре в отопительной системе, поэтому, если ее показатель достигнет критически низкой отметки, оборудование может выйти из строя.

Если эти два минуса вас не пугают, предлагаем познакомиться с особенностями поэтапной установки теплого водяного плинтуса.

Общее ознакомление

Устройство плинтусного обогревателя

Теплый плинтус кардинально отличается от обычной батареи, распространяющей тепло непосредственно в воздух (инфракрасное излучение). В результате чего происходит сгорание кислорода и пересыхание воздуха. Теплый плинтус нагревает пол и стены, а уже они отдают лучистую энергию, обогревая помещение. Конвекция отсутствует. Лучевая система обогрева сравнивается с печным отоплением, которое считается самым правильным для человека, растений, животных и для содержания антиквариата.

Теплый плинтус своей наружностью на обычный радиатор тоже не похож. Его высота колеблется от 12 до 18 см, а ширина – в пределах 3 см. Устанавливается по периметру комнаты вместо обычного плинтуса, поэтому и получил такое название. Закрывающий профиль может быть любого цвета, фактуры и разной степени глянцевания. Установку электрического модуля легко произвести своими руками.

Существуют водяные и электрические системы. Какая лучше? На этот вопрос домовладельцы ответят по-разному. У каждого в приоритете свои доводы. Электрический модуль проще установить в квартире, чего не скажешь о водяных радиаторах. Но он будет потреблять электроэнергию, что не для всех приемлемо. Система на жидкостном теплоносителе требует большего давления, чем подают теплоцентральные сети. Потребуется дополнительный насос. И придется потрудиться над монтажом труб.

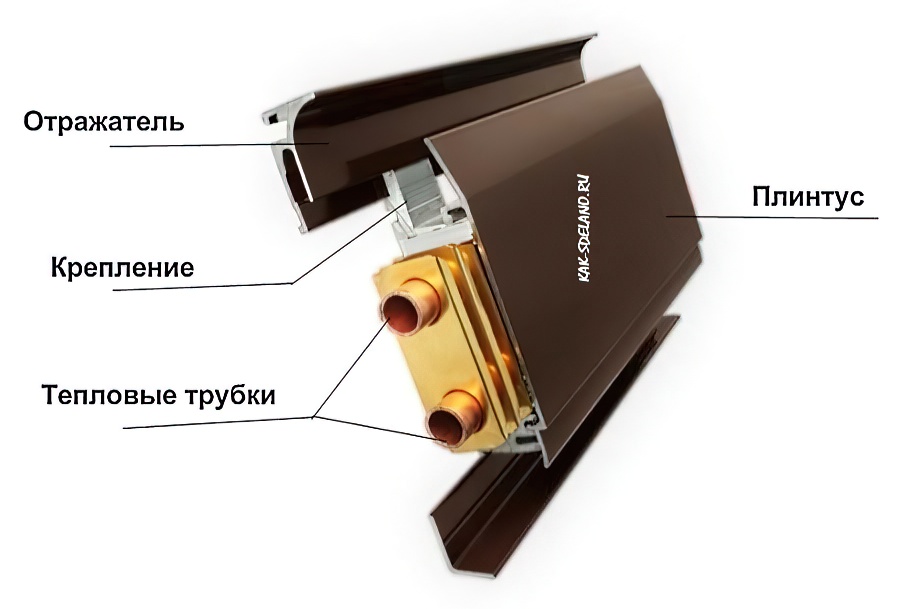

Главный элемент плинтуса – греющий модуль – состоит из 2-х медных труб, располагающихся параллельно друг к другу и образующих контур. На трубки плотно нанизаны латунные пластины-ламели. Нагревающая конструкция закрывается декоративным коробом. Корпус состоит из т3-х алюминиевых профилей:

• широкий, который закрывает нагревательный элемент;
• верхняя планка с кронштейнами;
• нижняя планка.

Всю работу по установке теплого плинтуса можно проделать своими руками, а его подключение доверить специалистам.

У плинтусных радиаторов есть как положительные, так и отрицательные характеристики. Много аспектов говорят за монтаж новой системы отопления:

быстрый и равномерный обогрев помещения;
регулируемое и экономичное тепло;
не сушит воздух;
лучевая система обогрева позволяет значительно сократить количество пыли и микробов;
подходит даже для обогрева зимнего сада и комнат с антикварными вещами, где важно поддерживать особый микроклимат;
создается тепловая завеса на мостиках холода, поэтому полностью устраняются такие проблемы, как плесень на стенах и конденсат на окнах;

На решение домовладельца отказаться от теплого плинтуса может повлиять:

• стоимость системы;
• неподходящие входные параметры водоснабжения или электроэнергии;
• теплый плинтус нельзя заставлять мебелью;
• монтаж водной системы в многоквартирном доме иногда затруднителен, так как при большой длине контура (более 15 м) для повышения эффективности необходим распределительный коллектор;
• плинтус водяной требует повышенного давления воды в системе.

Плинтусные обогреватели просто незаменимы на застекленных балконах и лоджиях. Вы навсегда забудете, что такое конденсат и сырые углы. Греющий модуль устанавливается непосредственно под окнами и создает тепловую завесу. В комнатах теплый плинтус устанавливается вдоль окон и стен, которые соприкасаются с улицей.

Экономия и законы физики

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

Вот, например, известная из курса физики формула расчета теплопотерь:

Где:

S — площадь стены

Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице

R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать

Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами

В итоге существенной экономии и суперэнергоэффективности здесь не будет.

То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.

Электрический самодельный теплый плинтус: основные плюсы

Конструкция электрического греющего плинтуса проста, но для того, чтобы сделать его самостоятельно нужно иметь некоторые навыки, разбираться в электричестве, иметь соответствующие инструменты и материалы.

Конструкция электрического плинтуса проста, состоит она из нагревательных кабелей, которые нужно будет подключить к электросети и лицевой панели, с помощью нее мы крепим и закрываем греющие элементы.

Конструкция самодельного электрического плинтуса достаточно простая

Преимущества этого вида плинтуса:

• Имеет небольшие размеры;
• Его легко подключить;
• Помещение обогреет быстрее;
• Экономный.

Работать с электрическими плинтусами гораздо проще и легче. Однако нужно очень аккуратно обращаться с электричеством, чтобы не создать аварийную ситуацию. Перед началом работы, нужно убедиться, что электросеть обесточена. Если же, произойдет замыкание или возгорание приборов, нужно обязательно обратиться за помощью в управдом.

Как правильно установить теплый плинтус своими руками

Если вы приобрели теплый плинтус и хотите его установить, для этого вам не обязательно нужно обращаться к специалистам. Установить его и подключить вы сможете и сами. Так как его конструкция очень проста.

Для работы нам понадобятся инструменты, которые можно найти в каждом доме: разводные ключи, кусачки, пассатижи, молоток, острые ножницы, дрель. Собрав все эти инструменты можно приступать к работе.

Схема установки греющего теплого плинтуса

Пошаговая схема установки водяного плинтуса:

• Закрепить профили;
• Затем установить держатели;
• К держателям прикрепить конвектор;
• Систему подсоединить к основному источнику отопления;
• Проверить на течь;
• Закрыть декоративными панелями.

Если вы все правильно сделаете, выполняя работу по данной схеме, тогда сможете насладиться правильной работой плинтуса, а дом ваш станет теплым и уютным.

Установка водяного плинтуса

Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:

• Устанавливаем нижнюю планку.
• Устраняем зазор между стеной и планкой с помощью герметика.
• Фиксируем планку соединительными материалами.
• На стену приклеиваем теплоизоляционный материал.
• Излишки обрезаются ножом.
• Отмеряем необходимую высоту плинтуса.
• Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
• Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
• Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
• Аналогичным образом крепим к стене остальные держатели.
• Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
• Устанавливаем необходимые декоративные элементы и регулируем держатели.
• Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
• Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
• Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
• Соединяем радиатор с системой подвода теплоносителя.
• Затягиваем фитинги гаечными ключами.
• Крепим радиатор на держатели.
• Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
• На конечных секциях трубки радиатора замыкаются поворотными шлангами.
• После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
• Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
• На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
• Передняя панель крепится на подготовленную основу.
• Для надежности ее нужно прикрепить саморезами.
• Выпирающие части шурупов прячутся под заглушками.

Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.

Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

https://youtube.com/watch?v=gxh2j1g91kM

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Устройство плинтусного отопления

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

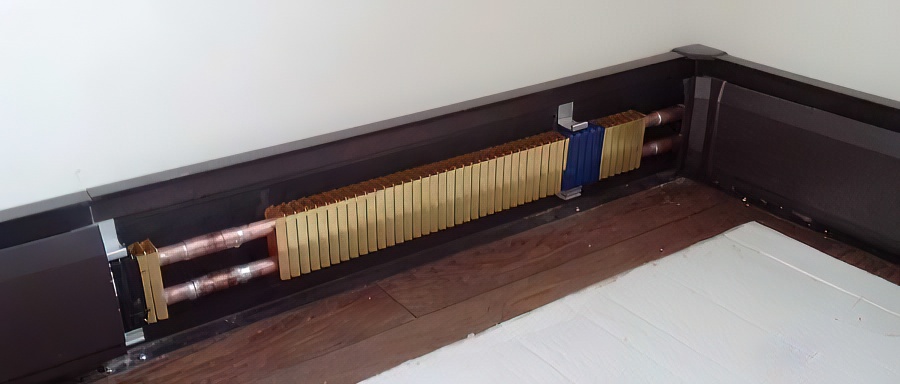

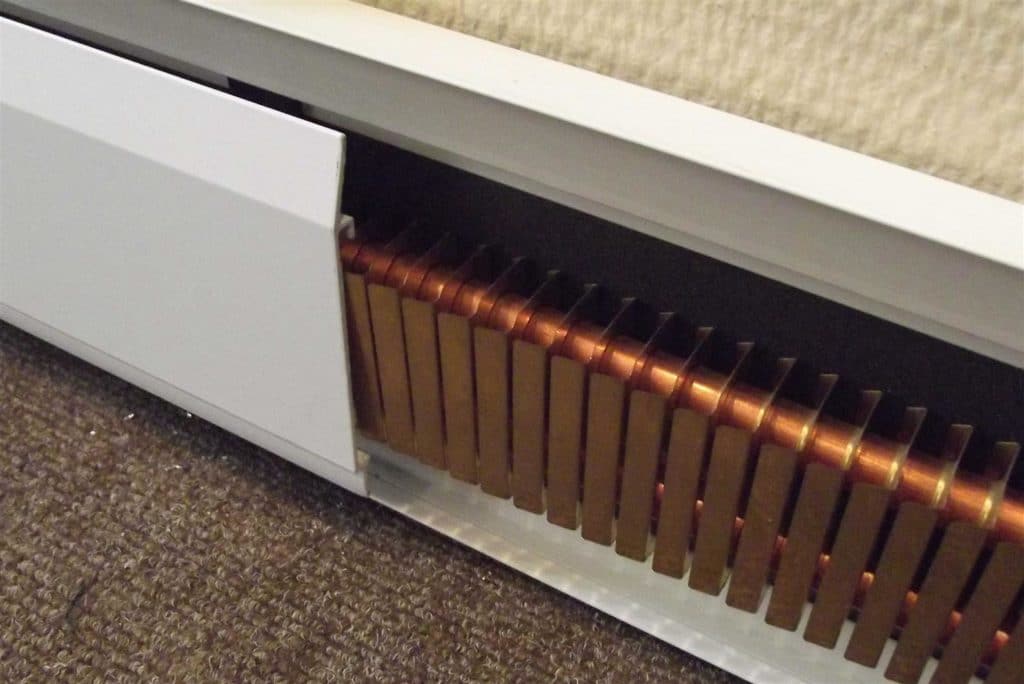

Теплый плинтус без декоративной панели

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).

Устройство греющего плинтуса

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

• Нагревается воздух, который проходит вдоль труб и оребрения.
• От нагретых стен.
• От корпуса теплого металлического плинтуса.

Так выглядит система перед установкой защитно-декоративной планки

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Принцип действия и отличия

Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.

Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.

При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные

Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.

Плинтусное отопление действует по-другому

Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу

Потому получается, что вверху не теплее (или не намного теплее), чем внизу.

На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен

И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом)

Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.

Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37oC а воздуха 16oC. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

Так выглядит один из вариантов вблизи

Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать

А стены нагреются все равно.

ДСП и МДФ

Не менее пластиковых востребованы плинтусные каналы из древесных плит. Они оснащаются монтажной частью в виде кронштейнов-держателей для труб, уплотнителями примыканий к стене и полу и необходимым набором стыковочных элементов и накладок. Облицовочный профиль фиксируют к держателям шурупами, закрывая места креплений маскирующими колпачками.

Плинтусы изготавливают из плит толщиной 10 мм с пленочным покрытием, имитирующим различные породы древесины — дуб, ясень, березу и др. Размеры изделий имеют широкую линейку и позволяют легко выбрать профиль в зависимости от параметров труб разводки (с учетом толщины теплоизоляционного слоя при необходимости их утепления).

Что касается экологической безопасности ДСП и МДФ, а точнее, выделения токсичных веществ с характерным запахом при нагревании, то тут вопрос качества материала приобретает особое значение. Плиты должны быть произведены с применением не фенолформальдегидных, а гораздо менее вредных карбамидных смол, дополнительно модифицированных меламином или лигнином, — такой состав связующего сводит количество опасных испарений к минимуму (класс эмиссии Е1 или Е0 — иногда обозначается как Super Е). К слову, качественное ламинирование существенно снижает уровень выделения вредной «химии». При покупке продукции из ДСП или МДФ обязательно просите предъявить вам сертификат соответствия гигиеническим требованиям и заключение о радиационной безопасности древесного сырья — у добросовестных производителей проблем с этим не возникнет.

Слабое место древесных плит — ничем не обработанные торцы: стыки плинтуса, даже закрытые проходными соединителями или уголками, в случае протечки сильно намокнут и покоробятся, поэтому рекомендуется защитить их, например, несколькими слоями нитролака.

Плинтусы из МДФ под дерево

В плинтусах из МДФ достаточно места для прокладки утепленных труб

Если заключенные в плинтус трубы проходят по неотапливаемому помещению, на этом участке их следует защищать слоем эффективной теплоизоляции, а лицевой профиль делать только сплошным — без фигурных прорезей или перфорации

Декоративный короб для вертикальных труб

Производители плинтусных каналов из ДСП и МДФ предлагают еще и короба из тех же материалов для оформления вертикальных участков трубопровода. Изделия имеют два варианта исполнения — двусторонние, для установки в углах, и П-образные; высота конструкций 3–3,5 м, ширина фронтальной части — 200–350 мм, глубина — 150–200 мм. Короба комплектуются уплотнителями и могут снабжаться стальным смотровым лючком с монтажными размерами 110 × 160 мм. Важный момент: стояки, скрытые в таких колоннах, при необходимости можно обернуть теплоизоляцией.

Принцип работы плинтусного отопления

Отопление с помощью теплых плинтусов гарантирует равномерность прогрева всего помещения

В основе плинтусной системы отопления лежит особый способ установки составляющих ее элементов — у нижней границы стены. Таким образом, достигается возможность более рационально распределять тепловые потоки. Будучи установленными по всему периметру помещения, плинтусные конвекторы отопления передают тепло не столько окружающему воздуху, сколько непосредственно стенам, от которых, в свою очередь, нагревается и комнатный воздух. Рекомендуется расположение плинтусных радиаторов отопления преимущественно вдоль наружных стен, но возможна их установка и вдоль внутридомовых перегородок.

Обогревательные устройства настолько компактны, что по своему внешнему виду почти неотличимы от обычных плинтусов. Внутри каждого конвектора имеются теплообменные модули, которые, в зависимости от типа системы, бывают жидкостными или электрическими. Теплопроводность этих отопительных приборов близка к максимально возможной, поскольку их конструктивные элементы по большей части изготовлены из меди и алюминия. Нагревать радиаторы отопления плинтусные достаточно всего лишь до температуры 40–45 °С.

Монтаж системы плинтусного отопления может быть выполнен в виде подиума, на который устанавливают мебель

Корпуса устройств оснащены двумя рядами прорезей: через нижние внутрь поступает холодный воздух, а через верхние наружу выходит нагретый. Плинтусные конвекторы для систем электрического и жидкостного отопления устанавливают вплотную к стене, и тепло как бы струится снизу вверх по поверхности стены. В результате, судя по отзывам, плинтусное отопление обеспечивает более равномерный обогрев комнаты, по сравнению с обычными радиаторами.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе).  Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.

  Крепится теплоизоляционная лента, а поверх нее крепежные элементы

• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

  Устанавливаем куски и соединяем их в единое целое

• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

  Так все выглядит когда все сделано

• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Подготовка к монтажу

Осуществляют подвод коммуникаций

Предварительно следует рассчитать необходимую мощность системы и определиться с ее типом. Количество нагревательных модулей зависит от теплоизоляции комнаты, площади остекления, климата региона. В умеренном климате берется среднее значение 100 Вт на м2. Если дом хорошо утеплен, то можно купить менее мощную и более дешевую систему. Для соединения частей нагревательного прибора лучше всего использовать спайку медным припоем, так как это наиболее надежный способ, она выдерживает высокое давление и безопасна при использовании централизованного отопления. Если такой способ недоступен, то используются резьбовые фитинги. Подводка воды от котла выполняется надежными полимерными трубами, обычно полиэтиленовыми.

Компоненты для монтажа плинтусной разводки

Монтируя систему отопления с подключением радиаторов из плинтусных каналов, важно запомнить, что от качества компонентов системы зависит надёжность её работы

Обращаем внимание на ассортимент комплектующих — внутренних и наружных углов каналов, соединительных накладок, фитингов и т.д., а также их технические характеристики

Следует также обратить внимание на устойчивость материала плинтусного канала к высоким температурам, ведь трубы в плинтусных каналах не теплоизолируются. Например, максимально допустимая температура теплоносителя в плинтусной разводке с каналами, изготовленными из трудновоспламеняемого и самозатухающего ПВХ, не должна превышать 70 °C

Важнейшим компонентом отопительной системы являются трубы отопления. Для плинтусной разводки следует выбирать трубопроводы, обладающие долговечностью и надёжностью. Например, такие как металлополимерные трубы PE-Xа/Al/PE, с внутренним слоем из сшитого полиэтилена (PE-Xа). Такие трубы сохраняют свою форму при температурном воздействии циркулирующего по ним теплоносителя и имеют минимальное значение температурного удлинения.

Коэффициент температурного удлинения таких труб составляет 0.026 мм/мК при диаметре трубы 16 или 20 мм.

Следующий компонент системы плинтусной разводки — набор фитингов и комплектующих, необходимый для подключения труб к отопительным приборам.

Ассортимент комплектующих и их технические характеристики влияют на скорость, технологичность и надёжность соединений.

Например, если при монтаже труб и радиаторов используется техника соединений на надвижной гильзе, то надёжность системы возрастает, т.к. в ней отсутствуют уплотнители, которые изнашиваются с течением времени. Таким образом, из системы исключается слабое звено. Функцию уплотнителя выполняет материал трубы, что увеличивает срок службы системы, который превышает 50 лет.

Также обращаем внимание и на декоративные свойства плинтусной разводки. Т.к

плинтусный канал всё время находится на виду, подбираем цвет материала каналов, который впишется в дизайн и интерьер помещения.
