Коды ошибок неисправности автономного отопителя эберспехер

Датчик пламени и перегрева Airtronic D2/D4

Датчик пламени и перегрева Airtronic D2/D4/D4S номер: 252069010200

Подходит как для 12В, так и 24В модификаций

12 Перегрев на датчике перегрева

Слишком высокая температура на датчике перегрева.• Проверьте магистрали подачи теплого воздуха на наличие перегибов —>устраните перегибы• Слишком большое число отводящих каналов от воздухопроводящих компонентов —> проверьте магистрали подачи воздуха, при необходимости проложите их заново – см. число отводящих каналов в каталоге дополнительного оборудования• Проверьте датчик перегрева. Если все в порядке —> измерьте количество подаваемого топлива

13 Перегрев на датчике горения

Датчик горения сообщает о слишком высокой температуре на теплообменнике.• Проверьте магистрали подачи теплого воздуха на наличие перегибов —>устраните перегибы• Слишком большое число отводящих каналов от воздухопроводящих компонентов—> проверьте магистрали подачи воздуха, при необходимости проложите их заново – см. число отводящих каналов в каталоге дополнительного оборудования• Проверьте датчик горения, если в порядке —> проверьте датчик перегрева,если датчик перегрева неисправен —> замените комбинированный датчик,если датчик перегрева в порядке —> измерьте количество подаваемого топлива.

14 Слишком большая разница температур между датчиком горения и датчиком перегрева

Слишком большая разница температур между датчиком горения и датчикомперегрева.• Проверьте магистрали подачи теплого воздуха на наличие перегибов —>устраните перегибы• Слишком большое число отводящих каналов от воздухопроводящих компонентов—> проверьте магистрали подачи воздуха, при необходимости проложите их заново – см. число отводящих каналов в каталоге дополнительного оборудования• Проверьте датчик горения, если в порядке —> проверьте датчик перегрева,если датчик перегрева неисправен —> замените комбинированный датчик,если датчик перегрева в порядке —> измерьте количество подаваемого топлива. Если количество подаваемого топлива в норме —> замените блок управления.

15 Функциональная блокировка

Код неисправности 015 отображается, если после отображения кода неисправности 017 отопительный прибор был включен еще раз.Было превышено пороговое значение аппаратной части для датчика перегрева–> блок управления блокируется.• Замените блок управления.

17 Перегрев

Было превышено пороговое значение аппаратной части для датчика перегрева, так как блок управления не опознал код неисправности 012 или 013 –> блок управления блокируется. Если отопительный прибор включить еще раз, отобразится код неисправности 015.• Замените блок управления.

64 Датчик горения – обрыв

• Снимите блок управления и отсоедините от него зеленый штекер. Проверьте датчик горения. Если датчикгорения в порядке —> замените блок управления. При обрыве в цепи сопротивление > 7175 Ом / > 3 кОм *.

65 Датчик горения – короткое замыкание

• Снимите блок управления, отсоедините от него зеленый штекер – если отображается код неисправности 064 —> замените комбинированный датчик.Если далее отображается код неисправности 065 —> неисправен блок управления. Сопротивление при коротком замыкании замените блок управления. Сопротивление при обрыве в цепи > 223 кОм/ >1600 кОм *

72 Датчик перегрева – короткое замыкание

• Снимите блок управления, отсоедините от него синий штекер – если отображается код неисправности 071 —> замените комбинированный датчик. Если далее отображается код неисправности 072 —> замените блокуправления. Сопротивление при коротком замыкании

Источник

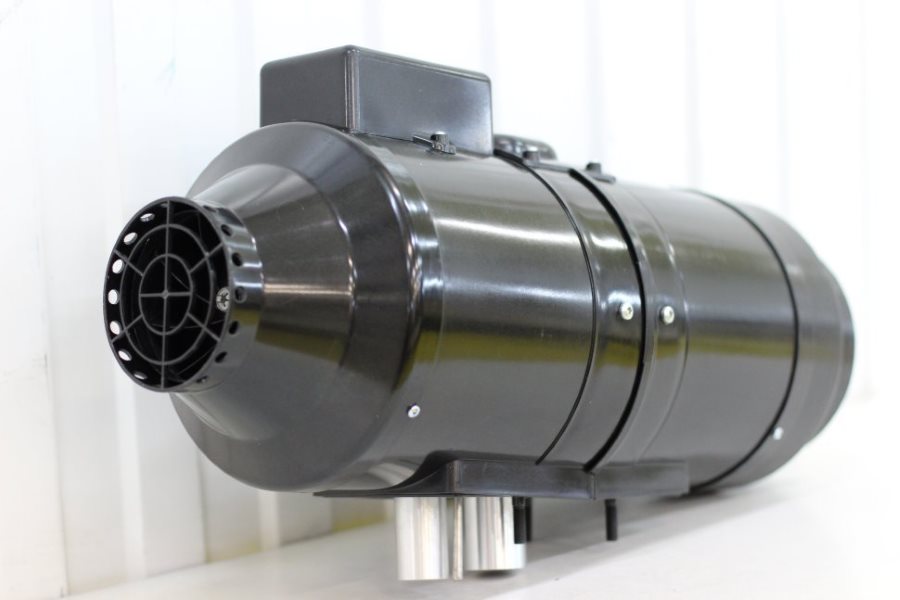

Система контроля и управления

С помощью блока управления можно регулировать количество тепла Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

• Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
• Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
• Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
• Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
• Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
• Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
• Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
• Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
• Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
• Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
• Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
• Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
• Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
• Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
• Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
• Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
• Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
• Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
• Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
• Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
• BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
• BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
• Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
• Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
• Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
• Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
• 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
• Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
• Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
• Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
• Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
• Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
• Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
• Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
• Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
• Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
• Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
• Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
• АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
• Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
• Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
• Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
• Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
• Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
• Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
• Инструкция по монтажу отопителей модельного ряда Спутник3.94 Мб (Добавлен 22.11.2019)
• Руководство по эксплуатации воздушных отопителей Спутник-2Д-12/24454.48 Кб (Добавлен 22.11.2019)
• Каталог деталей и сборочных единиц Спутник-3Д896.8 Кб (Добавлен 03.12.2020)
• Руководство по эксплуатации на отопители СПУТНИК454.48 Кб (Добавлен 03.12.2020)

Коды ошибок Планар-8ДМ-12-S / 8ДМ-24-S

Код	Описание	Причина неисправности
01 (1)	Превышение допустимой температуры теплообменника.	Датчик температуры отправляет сигнал на выключение устройства. Теплообменник в зоне установки датчика достиг температуры свыше 250ºС.
02 (12)	Возможность перегрева. Перегрев возле блока управления в самом отопителе.	В ходе продувки не хватает охлаждения либо присутствует перегрев блока управления в ходе работы.
04 (06, 6)	Ошибка температурного датчика в блоке управления.	Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует).
05 (5)	Поломка индикатора пламени.	Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус) индикатора.
7 (17)	Обрыв в проводке датчика перегрева.	Выход из строя самого датчика. Окислившиеся контакты в колодке.
08 (29, 3)	Пламя прерывается во время работы.	Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.
09 (4)	Проблемы в свечи накаливания.	Обрыв или короткое замыкание проводки, выход из строя блока управления.
10 (11)	Электрический мотор нагнетателя воздуха не выходит на требуемые обороты.	Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе.
11 (18)	Поломка температурного датчика нагреваемого воздуха (подача)	Механический дефект. Окислившиеся контакты в колодке.
12 (9)	Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
15 (9)	Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
16 (10)	Слишком долгая вентиляция.	В ходе продувки температура нагревателя не упала до требуемого значения.
17 (7)	Ошибка топливного насоса.	Обрыв либо короткое замыкание в электрической цепи топливного насоса.
13 (2)	Устройство не запускается после двух попыток.	Отсутствует горючее в баке.

Качество топлива не соответствует условиям использования в мороз.

Загрязнение воздухозаборника или трубопровода для отвода газов.

Плохой разогрев свечи накаливания, выход из строя блока управления.

Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.

Загрязнение отверстия в камере сгорания (диаметр – 1,5 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).

20 (8)
Отсутствует связь между пультом управления и блоком.
Выход из строя предохранителей в цепи питания. На пульт не приходит информация с блока управления.

27 (11)
Мотор не крутится.
Заклинивание в результате разрушения ротора, подшипника либо попадания различных предметов.

Окисление или коррозия контактов в колодке.

28 (11)
Скорость вращения мотора не меняется, он не реагирует на команды управления.
Выход из строя электрической платы управления мотора либо блока управления.

29
Пламя прерывается во время работы.
Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.

30 (8)
Отсутствует связь между пультом управления и блоком.
На блок не приходит информация с пульта управления.

31 (14)
Слишком высокая температура на выходе горячего воздуха.
Температурный датчик в зоне выхода воздуха отправляет команду на отключение устройства.

32 (15)
Поломка температурного датчика нагретого воздуха
Выход из строя температурного датчика (на выходе).

33 (16)
Блокировка устройства.
Троекратное повторение ошибки по превышению допустимой температуры.

34 (19)
Вмешательство в конструкцию устройства.
Один из температурных датчиков (на входе, выходе или по превышению температуры) установлен неправильно и отображает недостоверные данные.

35 (13)
Обнаружен срыв пламени.
Падение напряжения питания.

36 (20)
Перегрев индикатора пламени.
Выход из строя индикатора или поломка стабилизатора, установленного в камере сгорания отопителя.

78 (0)
Обнаружен срыв пламени в процессе работы отопителя.
Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.

* в скобках указан новый код ошибки.

Ошибки

Решившись отремонтировать оборудование своими руками, обязательно начните с результатов диагностики.

Проверка на ошибки может выполняться с помощью диагностического устройства, радиоуправления TP5, ISO адаптера или модульного реле, установленного непосредственно на транспортное средство.

Отталкиваясь от появившегося на дисплее цифрового кода, можно понять неисправность:

• значение 010 указывает на повышенное напряжение;
• 011 говорит о том, что напряжение слишком низкое;
• 012 сообщает о перегреве;
• 014 сигнализирует об угрозе перегрева;
• 015 появляется в случаях, когда обогреватель перегрелся более 10 раз, что спровоцировало блокировку;
• 017 считается предельной ошибкой перегрева, когда происходит аварийное отключение отопителя;
• 020 связана со свечой зажигания, в которой произошло замыкание, случайное заземление или же перегрузка;
• 021 указывает на поломку свечи из-за повышенного напряжения;
• 030 означает, что скорость вращения вентилятора для забора наружного воздуха превышает пределы;
• 031 это прерывание мотора вентилятора;
• при 032 в двигателе вентилятора забора произошло КЗ, заземление или перегрузка;
• 038 указывает на прерывание реле вентилятора;
• 039 сообщает о КЗ, заземлении или перегрузке реле;
• 041 является кодом ошибки при прерывании водяного насоса;
• 042 то же самое, что и 039, но для насоса;
• 047 говорит о КЗ, заземлении или перегрузке в дозирующем насосе;
• при 048 произошло прерывание дозирующей помпы;
• 050 появляется после 10 безуспешных попыток пуска оборудования, что провоцирует блокировку;
• 051 сообщает о превышении допустимого времени;
• 052 говорит про превышенное время безопасности;
• при 053 происходит прерывание пламени на ступени большая;
• 056 то же самое, как и 053, то на ступени управления маленькая;
• 060 сообщает о прерывании датчика температуры;
• при 061 этот датчик перегружен, произошло заземление или КЗ;
• 064 информирует о прерывании датчика пламени;
• 065 у датчика пламени КЗ, заземление или перегрузка;
• 071 отвечает за прерывание датчика перегрева;
• 072 указывает на замыкание, заземление или перегрузку датчика перегрева;
• 090 и 092-103 говорит о неисправности блока управления;
• при 091 наблюдается помеховое внешнее напряжение.

Читать также: Обманули при покупке машины что делать Учитывая полученный на дисплее код, можно принять соответствующее решение о проведении тех или иных ремонтно-восстановительных работ.

Неисправности с электроникой, которые требуют программной перепрошивки блока управления, в гаражных условиях справятся далеко не все.

Если же требуется снять и разобрать устройство, отремонтировав или заменив некоторые компоненты на автономке от Eberspacher, тут вполне реально справиться собственными силами.

Планар 2Д-12/24, Планар 44Д-12/24, Пранар 8ДМ-12/24

Код	Неисправность	Рекомендации по устранению
01	Перегрев теплообменника. Датчик выдает сигнал на выключение отопителя. Температура теплообменника в зоне датчика более 250ºС.	Проверить входное и выходное отверстия нагревателя на предмет свободного прохождения через нагреватель воздуха. Проверить целостность вентилятора и его работу. Проверить датчик при необходимости заменить. Проверить теплообменник. Проверить и при необходимости снять нагар с внутренней части теплообменника.
02	Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов. За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы.	Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя. Заменить блок управления.
05	Неисправность датчика. Короткое замыкание на корпус или обрыв в электропроводке датчика.	Проверить датчик, при необходимости заменить.
04 или 06*	Неисправность датчика температуры в блоке управления. Вышел из строя датчик температуры (находится в блоке управления замене не подлежит).	Заменить блок управления.
09	Неисправность свечи накаливания. Короткое замыкание, обрыв, неисправность блока управления.	Проверить свечу накаливания, при необходимости заменить. Проверить блок управления, при необходимости заменить.
10	Электродвигатель нагнетателя воздуха не набирает необходимых оборотов. Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.	Повышенное трение в подшипниках или задевание крыльчатки за улитку в нагнетателе воздуха. Неисправность электродвигателя.
12	Отключение, повышенное напряжение более 30 В (более 16 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Проверить клеммы на аккумуляторной батарее и подводящую электропроводку Проверить аккумуляторную батарею, при необходимости зарядить или заменить. Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.
15	Отключение, пониженное напряжение менее 20 В (менее 10 В для 12 В отопителя). Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.	Смотрите код ошибки 12.
13	Отопитель не запускается исчерпаны две автоматические попытки запуска.

Нет топлива в бачке.

Марка топлива не соответствует условию эксплуатации при низких температурах.

Недостаточное количество подаваемого топлива.

Засорен газоотводящий трубопровод или воздухозаборник.

Недостаточный разогрев свечи, неисправность блока управления.

Крыльчатка задевает за улитку в нагнетателе воздуха и, как следствие, уменьшается подача воздуха в камеру сгорания.

Засорено отв Ø 2,8 мм в камере сгорания. Засорена свечная сетка или установлена не до упора в штуцере камеры сгорания.

Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить.

Очистить воздухозаборник газоотводящий трубопровод от возможного засорения.

Проверить свечу, при необходимости заменить. Проверить напряжение подаваемое блоком управления, при необходимости заменить. (Напряжение должно быть не менее 12 В).

Заменить нагнетатель воздуха после определения его неисправности.

Прочистить отв Ø 2,8 мм. Заменить при необходимости сетку.

Перегорели предохранители на жгуте питания.

Нет связи между пультом управления и блоком управления. Пульт управления не получает данные с блока управления.

Проверить соединительные разъемы и зеленый провод в переходном жгуте. Удалить окисление с контактов разъемов.

Проверить пульт управления и переходной жгут, при необходимости заменить. Если пульт работает, то необходимо заменить блок управления.

* — новый код неисправности

Возможные неисправности и их самостоятельное устранение на автономных отопителях Eberspacher

Отопители или автономки Eberspacher входят в число одних из наиболее востребованных агрегатов в своём сегменте. Некоторые считают их лучше Webasto, другие с таким утверждением не соглашаются.

Главное здесь то, что автономные системы Eberspacher удовлетворяют потребности пользователя и выполняют возложенные на них функции. Только вот работоспособность будет не такой долгой, если нарушать правила эксплуатации, выполнять неправильную установку и не заниматься своевременной профилактикой.

Существуют разные причины неполадок, из-за которых может потребоваться ремонт отопителя. Причём большую часть работ реально выполнить своими руками. Нужно лишь определить перечень потенциальных проблем, способы их выявления и устранения.

Резюме

Автомобильные обогреватели «Планар» – хороший выбор для тех, кому необходимо обеспечить дополнительный обогрев кабины либо крытого кузова грузовых или пассажирских автомобилей. Отметим, что для достижения требуемых результатов крайне важна правильная установка автономки и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тыс. рублей.

В этом разделе полный список кодов ошибок для «самарких автономок» Планар Теплостар

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Дополнительные сообщения с устройства управления Easystart R+

1. Продувка камеры сгорания.
2. Нагрев свечей накаливания до требуемой температуры.
3. Подача оптимального соотношения воздуха и топлива в рабочую камеру.
4. Сгорание топливовоздушной смеси.
5. Отключение свечи после стабилизации выбранного пользователем температурного режима.

08 — ОБРЫВ, КОРОТКОЕ ЗАМЫКАНИЕ, ПЕРЕГРУЗКА ИЛИ ПОМЕХА РАБОТЕ ВЕНТИЛЯТОРА (ОСТАНОВКА ВЕНТИЛЯТОРА, НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ). После паузы повторно активируем пульт управления.

Универсальный дизельный обогреватель на 8 кВт для гаража, кемпинга или теплицы

Представляет собой устройство компактный автономный блок с камерой сгорания, теплообменником, баком для горючего, а также встроенным контроллером. Предусмотрено управление топливным насосом, контроль свечой накаливания, вентилятором теплообменника, а также температурные сенсоры. Выделю основные преимущества подобного решения:

• все компоненты находятся в одном блоке, для переноски имеются две ручки.
• компактное решение, экономит место в помещении, легко перемещается, легко устанавливается.
• достаточно просто обслуживается, фактически, нужно только заправлять топливо.
• элементарно настраивается — требуется только установить температуру с пульта.

Внешний вид устройства представлен ниже на фотографиях

Обратите внимание на ручки для переноски. Масса небольшая, особенно, если вы еще не успели заправить топливо

Всего помещается до 5 литров дизельного топлива (солярки). Если учитывать средний расход около 0,1 л в час, то пару дней можно непрерывно обогреваться подобной моделью без особых проблем.

В комплекте присутствует краткое руководство пользователя по обслуживанию модуля сгорания (камеры, свечи, теплообменника), а также по настройке пульта ДУ и контроллера. Инструкция на английском языке, присутствует машинный русскоязычный перевод. В моей комплектации находился беспроводной пульт ДУ с цветным экраном. Работает пульт от двух ААА батареек (нет в комплекте).

Как я уже сказал выше, в поставке идут специальные патрубки для отвода выхлопных газов и перераспределения потока теплого воздуха. Устанавливаются с помощью комплектных хомутов.

На задней панели видно нагнетающий вентилятор теплообменника. Также на заднюю панель выходит жгут для подачи питания (12В).

На передней панели присутствует отверстие для теплого воздуха. Предусматривается, что вы подстыкуете на выход гофрированную трубу из комплекта и направите поток в нужное направление. В отверстие видно оребрение массивного радиатора теплообменника.

Причины неисправности автономного отопителя

Основные причины неисправности автономки можно условно поделить на три блока:

Для своевременного и оперативного ремонта важно знать коды ошибок и внешние признаки неисправностей автономного отопителя

Коды ошибок

Пример пульта управления отопителем с кодом ошибки на экране

В случае неисправности в большинстве автономных отопителей предусмотрен вывод уведомлений в виде кодов ошибок. Такие уведомления показывают в каком узле возникла неисправность. Согласно коду ошибки можно приступить к устранению причины поломки в той или иной части автономки. Для каждой из фирм производителей отопителей существуют собственные коды ошибок. При первом же поиске в Интернете можно легко получить нужную информацию. Вам остается ознакомится с набором инструкций и схемами решения неисправности.

Так как получить эти коды? При обращении в сервисный центр выполняется диагностика отопителя. Используя специальное диагностическое оборудование определяются коды ошибок отопителя. В нашей компании Вы получите полный комплекс диагностических мероприятий для выявления неисправностей и определения кодов ошибок автономных отопителей большинства производителей. Мы готовы исправить любые возникшие проблемы с использованием оригинальных комплектующих на современном оборудовании.

Если отопитель не запускается и дымит

Отопитель дымит как правило в результате засора одного из элементов камеры сгорания

При запуске автономка дымит и при этом сам отопитель не работает. В зависимости от цвета выхлопа причины неполадки автономного отопителя могут быть различными.

При запуске лампочка горит, но отопитель не запускается

В такой ситуации отопитель может немного подымить, издавать шум, однако не нагревает кабину. Это говорит о том, что в Вашем отопителе не воспламеняется топливная смесь. В качестве временного решения народные умельцы добавляют легковоспламеняющиеся жидкости через канюлю топливного шланга отопителя. Одной из таких является WD40, которую вводят в канюлю, после чего воспламенение смеси происходит гораздо лучше.

Иногда при горящей лампочке включения, выхлопная труба начинает обильно дымить. Для таких случаев в качестве временного ремонта опытные водители предлагают продувать выхлопную трубу пневмопистолетом в момент начала задымления. При достаточном количестве воздуха в камере сгорания топливо воспламеняется и двигатель автономки запускается. Также рекомендуется перед зимним сезоном проверять и чистить топливные фильтры.

В отдельных случаях проблемы с отопителем начинаются уже сразу после его установки. При неправильной сборке насос для подкачки топлива может располагаться под наклоном более 15 градусов. Это приводит в слабой подкачке топлива и недостаточной его подаче в камеру сгорания.

На заметку! Страшный сон для водителя, когда в условиях морозной погоды автономка внезапно не запускается или вообще выходит из строя

Поэтому крайне важно приобрести качественный надежный отопитель. Не последнюю роль играет его грамотная установка

Нужно строго придерживаться последовательности сборки и наличия всех компонентов отопителя, в том числе элементарных прокладок. Мы являемся дилерами известных производителей автономных отопителей Eberspacher и Motorcool. При покупке у нас Вы можете быть уверены в высоком качестве продукции и своевременном гарантийном обслуживании. Мы выполняем установку отопителей на любой вид коммерческого транспорта. Наши опытные специалисты выполнят обслуживание и ремонт любой сложности.

Неисправности Вебасто и их устранение

К главным неисправностям, относятся последующие предпосылки:

1. Подогреватель не запускается;
2. Отказ в работе;
3. После пуска подогреватель глохнет.

Вебасто не запускается зависимо от свойства оборудования, также от свойства горючего. Необходимо отталкиваться от того, что или нечем поджечь, или нечего спалить, а в неких случаях может быть и то и это.

Горючее отвратительного свойства засоряет фильтрующую сетку топливного насоса, в итоге чего происходит нехорошая его доза, а в предстоящем и полное отсутствие его подачи. Также нехорошее топливно негативно оказывает влияние на свечу, которая очень закоксовывается и перестаёт греться до подходящей температуры, и потом приходит в негодность.

Убираем ошибку Webasto, быстрый способ без компютера и ELM!

В данном ролике поведано как самому продиагностировать, сбросить ошибки и блокировку со штатно установл.

Самостоятельная разблокировка и сброс ошибок Webasto на Freelander 2

На примере короткобазового крана PALFINGER SANY SRC550C.

В случае отказа лучше обратиться в сервисный центр для диагностики особым ПО.

Неисправности Вебасто на дизеле подобные для автомобилей с бензиновыми моторами. На дизельном движке, Вебасто может не запускаться из-за того, что в большинстве случаев тяжело отыскать дизельное горючее неплохого свойства, а содержание серы выше нормы, загрязняет свечку ещё посильнее чем бензин. Соответственно на дизеле она резвее выходит из строя.

Также у дизеля, Вебасто не запускается в мороз из-за загустения горючего, которое может просто не дойти по трубопроводу к системе подачи в камеру сгорания. Потому то, что Вебасто не запускается в мороз, является распространённой неувязкой на автомобилях конкретно с дизельными движками.

Ещё неисправностью Вебасто, является перегибание топливной трубки, из-за этого горючее также не сумеет поступать в подогреватель. А самыми распространёнными, от чего Вебасто может не работать являются: засорение топливной сетки и негодность свечки накала.

Если же Вебасто не врубается, то предпосылкой может быть отказ работы управления. А когда Вебасто поначалу запускается, потом через какое-то время глохнет, тоже дело может быть в электронике. В этих случаях, нужно обратиться в сервисный центр, где подогреватель подключат к устройству со особым программным обеспечением и проведут диагностику.
