Как сделать циклон для пылесоса своими руками?

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

Текстолит (размер подбирается индивидуально под каждый пылесос).
Любой текстильный плотный мешок (многие используют мешки из-под обуви).
Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Циклонные фильтры в пылесосе: плюсы и минусы технологии

Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.

Преимуществами технологии можно считать следующие параметры:

отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
долговечность;
размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.

К СВЕДЕНИЮ!

Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.

Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:

проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.

Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором

Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя

Пылесосы с водяными фильтрами: положительные моменты и недостатки

В последнее время пылесосы, где установлены аквафильтры – невероятно востребованные. С их помощью реально очистить не только, но даже воздух. Когда вы используете аквапылесос, то совсем необязательно проветривать комнату, ведь воздух полностью становится чистым после уборки.

Идеальное очищение за счет применения воды

Некоторые современные модели могут образовывать большое количество пены, но эту проблему можно легко решить, достаточно будет наличия качественного пеногасителя. Прежде, чем приобрести или самостоятельно переделать обычный пылесос в акваустройство, стоит знать все его особенности и преимущества. К основным можно отнести следующее:

надежность устройства
достаточно долгий срок эксплуатации
многофункциональность
аквапылесос отлично очищает воздух, делает влажным
имеет высокий показатель мощности
не нуждается в дополнительном техническом обслуживании, которое имеет высокую стоимость
во время работы не появляется неприятный запах
его очень удобно использовать.

Также аквапылесосы имеют и некоторые недостатки, но они незначительные и с ними вполне можно смириться. К минусам устройства можно отнести:

достаточно большие параметры
такие пылесосы тяжелые
дорого стоят
могут издавать громкий шум.

Пылесос с водным фильтром

На сайте вы также можете прочитать, какие средства выпускаются для моющих пылесосов.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

Схема устройства

Что это такое — циклонный фильтр для пылесоса? Это конус, в широкой части которого есть отверстие для забора воздуха, а нижней он крепится к пылесосу. Принцип работы такого фильтра основан на центробежной силе. Забирая пыль через отверстие, воздух разгоняет ее и прижимает к стенкам конуса. Накопленный осадок под действием силы тяжести накапливается у горловины, через которую попадает в сборник пылесоса.

Нужно понимать, что для качественной работы такого фильтра необходим очень мощный пылесос. Обычный бытовой прибор может с такой работой не справиться. Более того, современные пылесосы снабжены реле времени, то есть они отключаются после 15-20 минут работы в целях экономии электроэнергии и ресурса прибора. Именно поэтому, если человек собрался сделать циклон для пылесоса своими руками, он должен использовать промышленный агрегат с мощным мотором или просто мощный электромотор.

Шаг 5: Вторая ступень — нижнее ведро и верхняя металлическая крышка

Пластиковое ведро должно плотно сидеть над металлическим. Вот как мы это сделаем. Нам понадобятся 2 куска круговой фанеры или ДСП, которые будут поддерживать и соединять пластиковое ведро с крышкой металлического ведра.

Мы вырезаем два диска около 4/5 диаметра дна пластикового ведра (у нас уже есть один кусок, который остался после вырезания кольца для воронки, поэтому нужно вырезать только один).

Точность здесь не очень важна, поэтому вы можете использовать лобзик или саблевую пилу. Я использовал лобзик. Мы поместим первый круг на дно пластикового ведра, а второй под крышку металлического.

Поскольку два диска имеют одно и то же отверстие в центре, такие же отверстия нам нужно сделать в дне пластикового ведра и в крышке металлического, чтобы воронка проходила через них.

Прижмите первый диск ко дну пластикового ведра, а второй сверху на крышку металлического и притяните их с помощью 4 болтов, гаек и шайб. Теперь мы можем соединить два ведра вместе.

Плюсы и минусы строительного пылесоса

Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.

Но у него есть и минусы:

Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
Большие размеры и вес.

Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.

Пылесос, в котором сепаратор и емкость для сбора мусора представляют собой одно целое

Простейший циклон делается из канализационной трубы большого диаметра.

Высота имеет принципиальное значение: чем более длинный путь проделает грязный воздух вдоль стенок, тем меньше частиц попадет в выпускной патрубок. Другая сторона медали – длинный цилиндр требует большой мощности базового пылесоса.

Есть способ пойти на технологический компромисс: высоту цилиндра делаем средней, а по пути движения монтируем спиральную направляющую типа «улитка».

Это эффективная технология. Во-первых, загрязненный воздух принудительно направляется по необходимой траектории, создается максимальная центробежная сила для твердых частиц.

Во-вторых, отсутствуют завихрения в центральной части цилиндра, в которых может находиться взвесь из более легкой пыли. В любом случае, на выходе мы получаем более чистый воздух.

Типовой набор деталей показан на иллюстрации.

Кроме комплектующих для канализации, вам понадобятся:

крепежные элементы: винты, саморезы
средство для герметизации стыков (густой клей или герметик)
прочный скотч (если не удастся обеспечить герметизацию традиционным способом)

Собственно это всё. Никаких сложных технических приспособлений не требуется. Отдельно можно сказать про извлечение скопившегося мусора. Либо нижняя часть циклона выполняется съемной, либо используется дополнительная емкость, сверху которой пристыковывается цилиндр.

Вторая конструкция удобна в использовании, но требует мощного пылесоса. Объем существенно увеличивается, и для создания первичного вакуума требуется больше энергии.

Итог: Нет необходимости тратить значительные средства на покупку промышленного образца. Самодельный агрегат не менее эффективен, и строится из недорогих подручных материалов.

Самодельный циклон за две минуты — видео

Улитка для Циклона

Поскольку мощности обычного пылесоса бывает недостаточно для его работы в паре с Циклоном, некоторые мастера собирают более мощное устройство – «улитку». Корпус приспособления можно выполнить как из фанеры, так и металла.

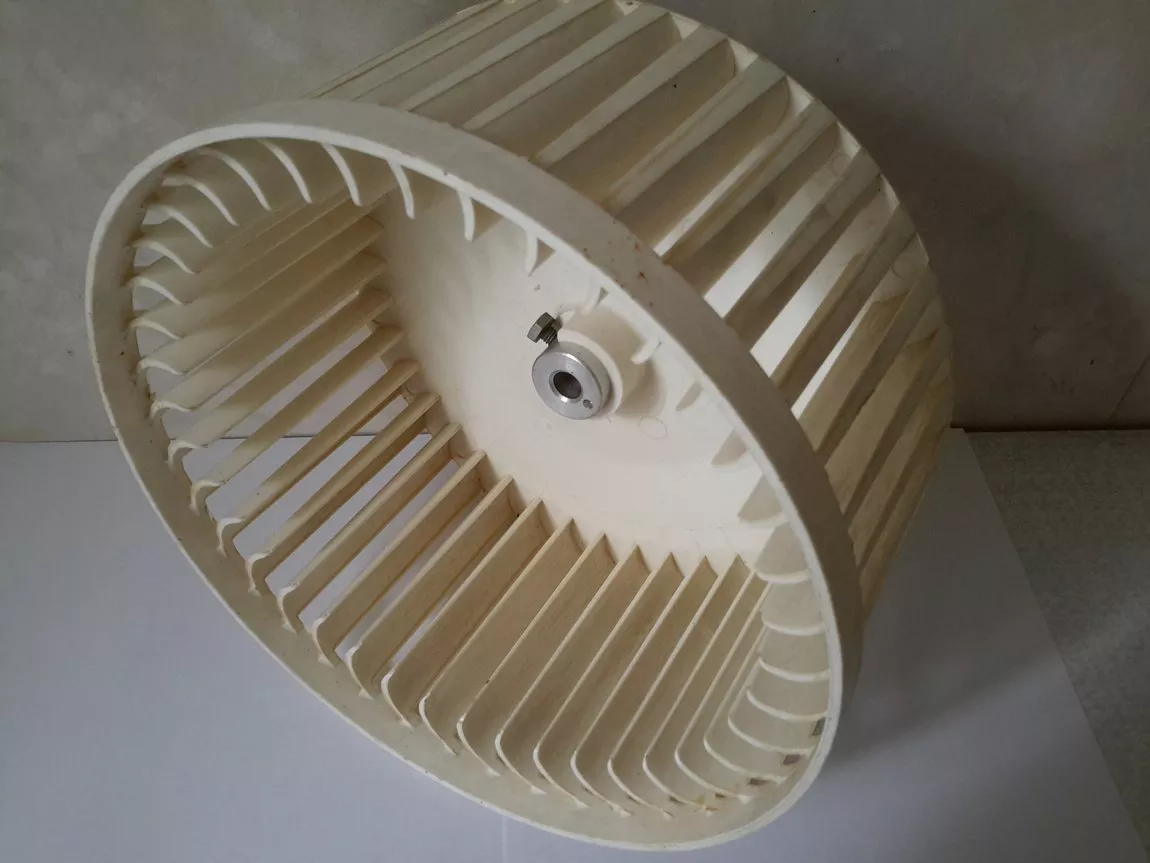

Важным элементом «улитки» является вентилятор, который имеет вид колеса. Для его изготовления следует использовать легкие материалы, например, пластик. Крыльчатка должна быть сконструирована таким образом, чтобы внутренний край лопастей был повернут по отношению к линии радиуса крыльчатки на определенный угол. Благодаря этому продувается большой объем воздуха. Ось воздухозаборника соединяется с валом электромотора. Готовую «улитку» стыкуют с Циклоном посредством переходных элементов.

«Улитку» следует применять лишь при больших масштабах производства, используя двигатели мощностью 5-30 кВт.

Пылесос-циклон для мастерской

Еще один вариант строительного пылесоса, но с усложненной конструкцией. Эта замена покупной промышленной модели изготавливается из старого пылесоса, пластиковой емкости и циклонного фильтра.

Особенность кроется внутри конструкции – это металлический кожух для защиты фильтра.

Стоимость самоделки определяется тратами на отдельные детали. Старый, но действующий, бытовой пылесос нашелся в кладовке, пластиковый бак приобретен за 500 руб., фильтр для автомобиля «Газель» – 180 руб. Несложно подсчитать общую стоимость.

О том, как сделать циклон для пылесоса, вы узнаете из предложенной нами статьи. В ней детально описан процесс сборки.

Отличия и сфера применения профессиональных моделей

Техника для уборки бетонной пыли — класс профессионального оборудования, которое применяется во время ремонтных работ в квартирах, офисах и производственных помещениях.

Она может быть востребована, если необходимо выполнить следующие операции:

резка конструктивных элементов из бетона с помощью электроинструмента с высокими оборотами;
сверление, бурение и демонтаж стен и перегородок;
пробивка отверстий и штробирование для прокладки инженерных коммуникаций;
зачистка стен от штукатурки, выравнивание и шлифование поверхностей;
применение строительного инструмента, который не оснащен системой пылеулавливания;
уборка помещений по завершении монтажных и отделочных работ.

Промышленные модели выдерживают значительные нагрузки благодаря особенностям конструкции, к которым относятся:

устойчивый к износу двигатель, способный непрерывно работать в течение длительного времени;
прочный шланг для всасывания большого диаметра;
прочный корпус, не подверженный повреждениям при механических воздействиях;
удобные колеса, позволяющие передвигать оборудование по любым поверхностям;
кабель длиной до 10 м и более для очистки на удаленном расстоянии.

Пылесос для строительной пыли оснащен мощной системой фильтрации, позволяющей поглощать частицы мелкодисперсного мусора без риска для двигателя. Несколько режимов функционирования и возможность электронного регулирования работы упрощают выбор оптимального способа очистки помещения.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

https://youtube.com/watch?v=nOO_PKw3pEs

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Возможные ошибки при изготовлении циклона

Поняв суть конструкции и принцип ее работы, сделать циклон не сложно, но есть ряд ошибок, которые не позволят готовому устройству работать так, как запланировано:

Во-первых, несоответствие размера циклонного фильтра и пылесоса. То есть, мощности агрегата может не хватить для нормальной работы фильтра, изготовленного из дорожного конуса. Или же наоборот. Мощность мотора настолько высока, что пластиковое или жестяное ведро под конусом, выполняющее роль пылесборника, под действием вакуума просто «схлопывается», то есть деформируется.
Вторая ошибка — это плохая герметизация. Все швы вокруг труб и отверстий под болты и шурупы обязательно надо проклеивать и обрабатывать герметиком. Полная непроницаемость – вот залог качественной работы устройства даже с обычным бытовым пылесосом.
Нельзя оставлять прибор в работающем состоянии без присмотра, например, во время обеденного перерыва или ночью. Любой электроприбор может сломаться, загореться и уничтожить тем самым и помещение мастерской, и все здание.

Ведь это самодельное устройство. Оно не оснащено дополнительной защитой от короткого замыкания и других аварий. И как бы оно ни было хорошо выполнено, но таким и останется – самоделкой.

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

допустимую дисперсность частиц, которые поступают в циклон, мкм.
эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм3;
производительность циклона, в м3/ч;
граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.
