Устройство дымогенератора для холодного копчения, сделанного своими руками
Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:
Самодельный дымогенератор
Схема для дымогенератора холодного копчения своими руками
Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:
Устройство генератора с разными видами эжекции
Эжектор в дымогенераторе
Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.
Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.
Подробнее об этом в видеоматериале:
Компрессор для дымогенератора коптильни: нужен или нет
Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток
Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным
Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения
Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.
Камера для копчения
Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты
Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс
Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки
Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира
Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.
Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной
Если камера металлическая, то важно проследить за качеством сварных швов
Сборник для конденсата и смолы
Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.
Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.
Инструкция по изготовлению

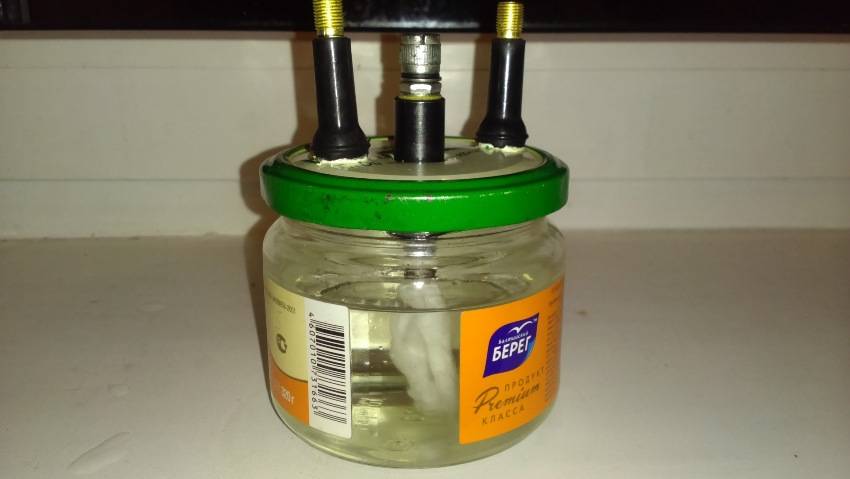

Если четко следовать инструкциям, то процесс создания автомобильного дымогенератора не вызовет никаких проблем. В целом, конструкция и схема такого устройства достаточна, но желательно ознакомиться с конструкцией генератора из шприцов и твердой смазки.
Для этого вам понадобится:.
- Шприцы,.
- Свеча накаливания, используемая в дизельных двигателях
- Проводка с клеммами для подключения вилки, a
- Термоусадка.
- Насадки для труб с кабельными стяжками и резиновыми уплотнителями,.
- Медные трубы диаметром около 6 мм,.
- Дрели и наборы дрелей,.
- Форсунки воздушного потока,.
- Также вам понадобится проволочная сетка для мытья посуды (автор простого видеообзора — канал ZP GARIK).
Как сделать автомобильный дымогенератор, используя такие материалы:.
- Сначала необходимо разобрать шприц, шланг нагнетателя и устройство насоса. Для дальнейшей работы вам понадобится корпус шприца, в котором происходит процесс образования дыма. В дальнейшем это будет использовано для диагностического тестирования. В крышке также имеется специальное отверстие для нормальной работы. В это отверстие необходимо вставить медную трубку длиной около 16 см. Чтобы обеспечить хорошую фиксацию трубы, место соединения следует обработать эпоксидной смолой.
- Сжатый воздух поступает через медную трубку в масло, для этого обычно используется приводная жидкость. Нефть используется для образования дыма и дальнейшего сжатия обсадной колонны. Шланги располагаются на конце, чтобы предотвратить поток воздуха.
- Далее необходимо просверлить медную трубку через входную дверь. Это направляет воздушный поток в определенном направлении, в частности, к корпусу генератора.
- После выполнения этих действий необходимо вставить фитинг во второе отверстие, через которое выходит воздух. Во избежание протечек в будущем этот элемент должен быть надежно закреплен.
- Далее переходите к следующему этапу — сборке электрических компонентов системы. Для этого свечу зажигания дизельного двигателя необходимо установить на нижнюю крышку устройства, используя прокладку для наилучшего уплотнения. Свеча зажигания также должна быть затянута как можно плотнее. В противном случае возможна утечка трансмиссионного масла. После установки и фиксации свечи зажигания необходимо подсоединить кабель с быстросъемным разъемом (разъем «крокодил»).
- Затем в отверстие, через которое будет проходить масло, необходимо поместить специальный переходник для выхода дыма. В этом случае предпочтительнее использовать прозрачные краны, которые позволят владельцу автомобиля контролировать поток воздуха в диагностируемом узле или системе. На конец соединения необходимо установить насадку, для этого можно использовать деталь, установленную на шприце, но перед этим необходимо снять шарик обратного клапана. Вы также должны иметь возможность регулировать воздушный поток, но это должно быть основано на типе используемого источника воздуха. Кроме того, на подающем трубопроводе следует установить обратный клапан.
- На этом процесс сборки завершен, и система готова к использованию. Далее необходимо залить рабочую жидкость, а именно масло, в бак, объем которого должен быть чуть выше свечи накаливания. Через несколько минут вы должны увидеть дым, выходящий из отверстия. Давление поступающего воздуха может составлять примерно 0,5-1 бар, но более точное значение вам придется выяснить опытным путем. Если у вас есть компрессор, используйте его, если нет, то в принципе можно использовать другие варианты, например, запасную шину или устройство для накачки водой.
- После завершения строительства вам останется только проверить, работает ли система.
Дымогенератор, подходящий для холодного копчения
ARTUR AZOYAN.

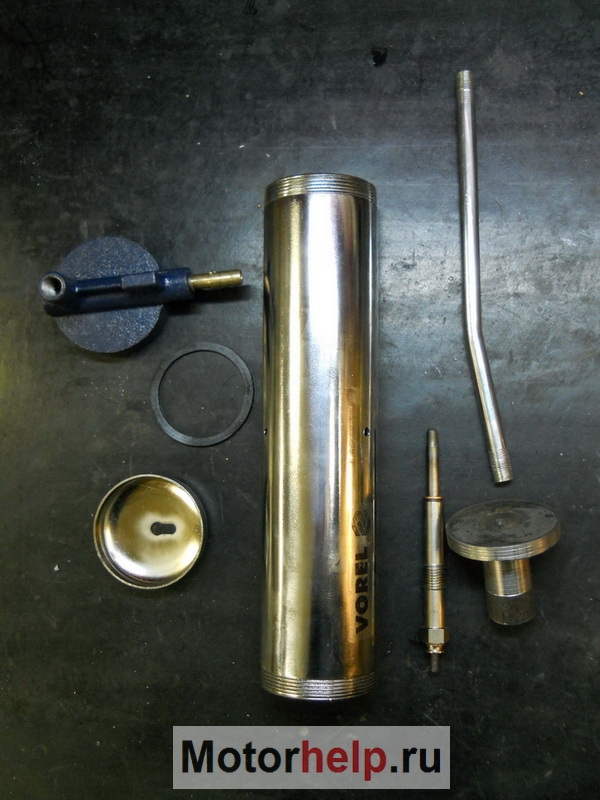

Как и из каких деталей был собран коптильный аппарат
Свой дымогенератор мастер собирал в течение 2 недель. Проблема в том, что некоторые детали, используемые в данной конструкции, достать трудно. В магазинах их нет. Вырезать необходимую резьбу на какой-то трубе тоже не просто. В местности, где проживает мастер, сантехники практикуют 16 миллиметровые медные трубки. То есть покупаешь необходимого размера трубки, переходники к ним, посадил, болт сажал, сантехника готова. Никто не мучается со сгонами. Всё продается в готовом виде. Сложностей было очень много, но раз начал, дело надо довести до конца. В итоге удалось найти в магазине необходимую деталь – 10-12 сантиметров полностью резьбовой сгон, к нему угольник и тройник.
Как сделать компрессор для дымогенератора своими руками?
Компрессоры бывают двух видов: с ресивером или без. Первый вариант часто встречается в гараже. Стальная емкость под давлением, которое поддерживается периодическим включением мощного компрессора. Такая техника может обеспечить воздухом коптильню размером с хороший сарай. В нашем случае достаточно устройства попроще.
Популярное: Нож из напильника, экзотика или практичный инструмент?
Компрессор для дымогенератора коптильни из вентилятора от компьютера. Берете любую пластиковую емкость (например, канистру от строительных смесей) и сверлите в ней одно или два отверстия под вентилятор. Подойдут турбинки от старого компьютера, они и потребляют мало и дуют хорошо. Ресивер-канистра нормализует поток воздуха, и будет выдавать его равномерным интенсивным потоком.
В качестве блока питания подойдет зарядка для планшета или блок питания ноутбука. Если вы разобрали старый компьютер – у вас найдется и штатный источник питания от него. Главное – соответствие напряжения вентиляторов. В крайнем случае, простейший блок питания на 5 или 12 вольт сделать несложно самому. Небольшой трансформатор, диодный мост и стабилизатор на микросхеме КРЕН.
Несколько сложнее изготовить нагнетающий патрубок, однако, и это не проблема. Обрезки водопроводных труб наверняка найдутся в домашней кладовке.
В результате получаем пусть неказистую на вид, но очень эффективную конструкцию. И главное – фактически бесплатную.
Самодельный компрессор для дымогенератора
Такую конструкцию можно оставить в рабочем состоянии на длительное время. Потребление энергии копеечное, нет необходимости контролировать процесс. Главное – правильно рассчитать объем и качество древесного топлива в генераторе.
Компрессор с форточным вентилятором. Это уже конструкция средней мощности, которую можно подключить к дымогенератору объемом до 5 литров. Соответственно и коптильную камеру можно обслужить побольше. Самым удобным ресивером (мы говорим о бесплатных заготовках) послужит ПЭТ бутылка соответствующего размера. Особая жесткость не нужна, у нас не вакуум, а избыточное давление.
Компрессор для дымогенератора из пластиковой бутылки
Питание для такого вентилятора 220 вольт. Если есть возможность – установите регулятор, для контроля напора воздуха. Учитывая высокую мощность, такой генератор можно запускать периодически. Заполнили дымом коптильную камеру – сделали перерыв. Затем цикл повторяется.

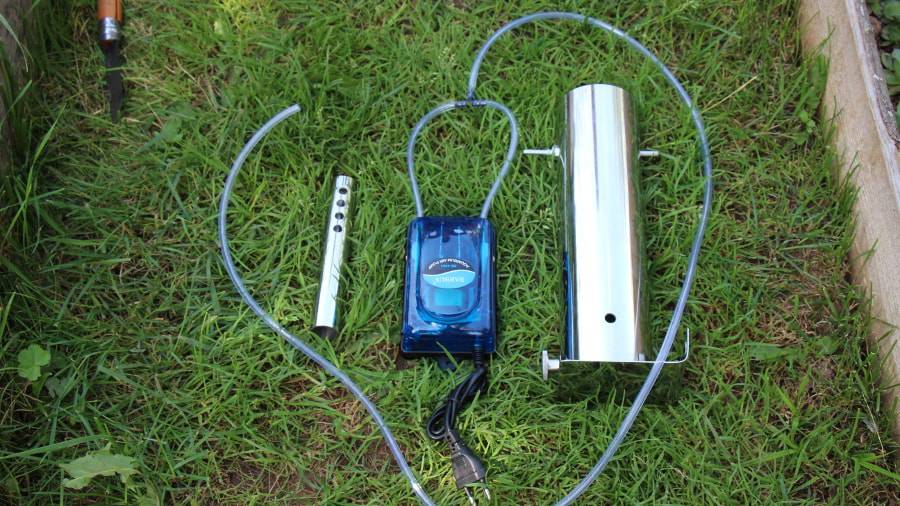

Аквариумный компрессор для дымогенератора. Такое устройство можно найти практически в каждом доме. Либо от старого аквариума, который стал не нужен. Либо вы обновили технику, а старый компрессор (при условии исправности) лежит без дела.
Обратите внимание
Речь идет именно об активных компрессорах. Фильтры для воды с возможностью инжекторного захвата воздуха не подходят. Нужен именно напорный компрессор, с поршневой группой.
Существуют и промышленные дымогенераторы, работающие с подобными нагнетателями давления, но все же приятней собрать коптильню самостоятельно.
Популярное: Самодельный чиллер для пива своими руками или как остудить сусло
Как сделать дымогенератор для холодного копчения своими руками: дополнительные элементы
В простых устройствах продукты тления щепы накапливаются на дне. Такие дымогенераторы нуждаются в регулярных профилактических очистках. Для того чтобы избежать этого, можно усовершенствовать конструкцию, оснастив ее зольником – резервуаром, в котором собираются продукты сгорания древесины.
Зольник располагается ниже уровня дна дымогенератора. Для его изготовления потребуется подготовить металлическую трубу, диаметр которой должен быть выше показателя сечения корпуса прибора. Фото помогут понять все нюансы устройства дымогенераторов для холодного копчения. Своими руками собрать зольник несложно. Для этого нужно четко придерживаться инструкции.

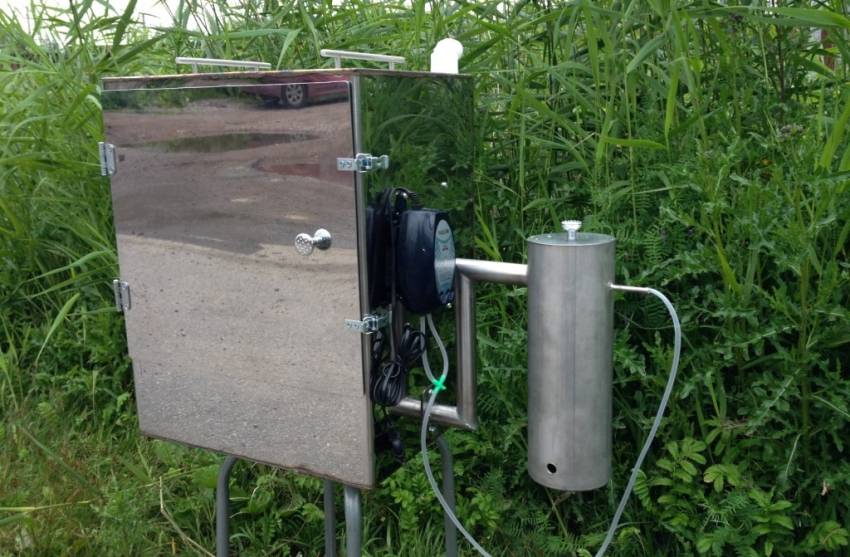

Самодельный дымогенератор собирают и присоединяют его к коптильной камере
В первую очередь необходимо приварить к корпусу металлическую полосу (по периметру). Ее толщина не должна быть слишком большой. К трубе, которая является телом зольника, нужно с помощью сварочного оборудования присоединить металлическое днище. На конечном этапе сборки корпус дымогенератора вставляется в зольник.
Такое устройство способно прослужить довольно долго. Оно не нуждается в постоянном удалении продуктов сгорания из корпуса. В случае необходимости можно купить готовый прибор, оснащенный этой емкостью. Цена дымогенератора колеблется в пределах от 4 до 12 тыс. руб. в зависимости от его конструктивных особенностей.
Еще один важный момент, на котором потребуется заострить внимание при изготовлении дымогенератора, – накопление конденсата. Во время холодного копчения происходит реакция, в результате которой на стенках конструкции оседают капли влаги. Для их устранения используют сборник
Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора
Для их устранения используют сборник. Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора.
Вначале потребуется опустить отводную трубку дымогенератора вниз. Далее необходимо подготовить резервуар, в котором будет скапливаться конденсат. К нему с помощью сварочного оборудования присоединяется две трубки (параллельно друг другу). Затем отводная труба возвращается в исходное положение. Такая система позволит собирать большую часть конденсата, возникающего в процессе копчения.
Сборник для накопления конденсата не составит труда изготовить самостоятельно из подручных средств
Что собой представляет дымогенератор
Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.
Эти приспособления отличаются компактностью и простотой использования. Принцип действия дымогенератора заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.
Температура дыма невысокая. Он движется по дымоходу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.
Как устроен дымогенератор для холодного копчения
Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.
Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.
Схема дымогенератора холодного копчения
Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства
В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.
Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:
- Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
- Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.
Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.
Нужен или нет компрессор для дымогенератора
Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.
Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.
Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность
Камера для копчения
Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, где располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
Виды дымогенераторов
Дымогенераторы для коптилен холодного копчения различаются по способу нагрева щепы:
- твердотопливные;
- газовые;
- электрические.
Жидкое топливо в коптильнях не применяется. Оно при сгорании дает неприятный запах, который может передаться готовым продуктам и испортить их.
Дымогенераторы различают также по способу подачи дыма в коптильню:
- естественной тягой;
- вентилятором.
Различаются устройства и по способу охлаждения дыма до необходимой температуры. Многочисленные конструкции призваны решить такие технические задачи, как уменьшение габаритов узла и повышение рабочих качеств дыма. На рынке Москвы и других городов представлены следующие варианты:
- Спиралевидный. В дымоходе на его оси размещена тонкая труба, а к ней приварена спиралевидная лопасть с шагом, равным диаметру внешней трубы. Дым, следуя за витками спирали, проходит расстояние, равное нескольким длинам трубы.
- Со сборником конденсата. Конденсат образующийся при охлаждении дыма, попадая на продукты, вызывает снижение их потребительских качеств и даже порчу. Если он стекает обратно в опилки, то переувлажняет щепу. Патрубок дымохода в середине прогибают вниз, при этом конденсат скапливается в нижней точке трубы. Там монтируют отвод, чрез который накопившуюся влагу сливают в отдельную емкость.
- Пассивный лабиринт («Улитка»). Несложный по конструкции и ограниченный по производительности дымогенератор работает на опилках и позволяет обойтись без конденсатоуловителя и нагнетателя. В коробке из перфорированного листа делают спиральный лабиринт с шириной прохода 4-6 см и такой же высотой стенок. В проходы лабиринта плотно забивают опилки на высоту 3-4 см. Далее их поджигают с одного конца, и устанавливают в камеру сгорания. Тлеть такая конструкция может 6-10 часов. Существует вариант конструкции с прямоугольной спиралью.
- Промышленный дымогенератор. Это серьезные механизированные установки, в которых осуществляется непрерывная подача опилок в зону тления. Опилки хранятся в бункере, оттуда через фильтровальную решетку через воронку подаются на шнековый механизм. Он и подает опилки в рабочую зону. Там опилки нагреваются электронагревательным элементом. Золя от сгоревшей древесины проходит сквозь решетку колосников и падает вниз, в зольник-накопитель. Система регулирует влажность и температуру дыма, поддерживая их на заданном уровне. Она способна к продолжительной работе без вмешательства оператора.
- Бытовой электродымогенератор. Это упрощенная версия промышленной установки, имеющая те же основные узлы, но обладающая меньшей производительностью и автономностью работы.
- Портативный. Представляет собой модифицированную кастрюлю или небольшую металлическую бочку. На дно насыпаются щепа или опилки, над ними на высоте 5-6 см устанавливается поддон для стекающего сока и жира на ножках. На высоте 10-15 см от верхнего края крепится решетка, на которую укладывают продукты. Под днищем разводят костер. Следует следить за тем, чтобы пламя было умеренным, лучше пережигать дрова в стороне и подгребать под днище только горячие угли.
- Походный. Самую простую коптильню делают из походного котелка, на дно насыпают щепу, крышку переворачивают и привязывают продукты к ручке.
Портативный дымогенератор для коптильни
Распространенные вопросы и ответы на них
Насколько герметичными должны быть резервуары для тления и копчения?
Настолько, чтобы большая часть дыма доходил до обрабатываемого продукта и как можно дольше задерживалась там. При этом в камеру горения должен поступать кислород – ровно в том объеме, чтобы происходило тление, но не возникало возгорание. Каких-то универсальных рецептов тут нет, особенно в случае с самодельным дымогенератором из подручных материалов. Все определяется на глаз или опытным путем.
У меня нет аквариумного компрессора. Можно без него обойтись?
Да. Есть другой вариант нагнетателя воздуха, полностью самодельный. Для него потребуются пластиковая бутылка и компьютерный кулер соответствующего диаметра. Бутылку разрезаем пополам и крепим в ней проволокой кулер так, чтобы он направлял воздух к горлышку. На последнем фиксируем вход патрубка. Кулер подключаем к двенадцативольтовому блоку питания в соответствии с полярностью. Эффективность у такой самоделки ниже, чем у компрессора. Но свои функции она все равно успешно выполняет.
Меня заинтересовал вариант с огнетушителем. Можно ли чем-то заменить сам огнетушитель?
На самом деле для этого дымогенератора подойдет любой отрезок трубы диаметром 30 – 40 см. Единственное отличие процесса сборки будет в том, что для дна придется вырезать второй круг из листового металла. В остальном все то же самое.
