Консольный подъемник своими руками чертежи

Чертежи для изготовления ножничного подъемника своими руками

Если заранее приготовить подробный чертеж подъемного механизма, сборка ножничного подъемника значительно ускорится

Следовательно, первым делом важно тщательно обдумать, какие габариты будет иметь оборудование

Анализируя различные модели как самодельных, так и заводских подъемников, обдумываются все нюансы, тонкости и размеры устройства, учитывая преимущества имеющихся моделей, из которых исключаются всевозможные недостатки.

Важно чтобы чертеж ножничного устройства разрабатывался для конкретного подъемника, в противном случае не получится сделать абсолютную его копию, так как размеры каждого оборудования индивидуальные

Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество.

Чтобы собрать подъемное устройство строго по чертежам, требуются инженерные знания и специальные навыки, это сможет сделать настоящий специалист.

Чаще всего, если требуется начертить подъемный стол, приходится обращаться к профессиональным инженерам.

Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Самодельный погрузчик на минитрактор своими руками. Погрузчик своими руками на минитрактор


Приобретая любую сельскохозяйственную технику, каждый хозяин вполне резонно стремится использовать ее для выполнения широкого спектра задач. Чрезвычайно широкую популярность сегодня приобрели минитракторы, которые позволяют выполнять самые разные работы, начиная от земельных и заканчивая строительными. Однако далеко не всегда можно купить такой минитрактор в комплектации с погрузчиком, стоимость которого по отдельности достаточно высокая. В таком случае изготовление данной детали самостоятельно может стать настоящим спасением, поскольку позволит использовать транспортное средство для перемещения различных сыпучих строительных материалов.

С чего начать?

Чтобы самостоятельно изготовить погрузчик на самодельный минитрактор следует принять во внимание модель самого транспортного средства, поскольку от этого будет зависеть вес навесного агрегата. Помимо этого необходимо найти схему, отражающую механизм подъема ковша на определенную высоту и управление им из кабины трактора

Учитывая достаточную сложность такого механизма, к выполнению данной задачи следует подойти очень ответственно, тщательно продумав конструкцию на бумаге.

Чтобы не изобретать велосипед, правильнее всего взять за основу подъемный механизм, который используется на многих моделях отечественных тракторов. Сама конструкция состоит из 3 главных частей:

  1. Собственно ковша.
  2. Механизма гидравлического подъема.
  3. Системы крепления погрузчика к минитрактору и вывод элементов управления внутрь кабины.

Поэтапное изготовление всех элементов конструкции

Для начала следует изготовить погрузочный ковш (1), который можно выполнить из нескольких стальных пластин, толщиной не менее 6 мм, сваренных под нужным углом. По заданным размерам необходимо сварить боковые элементы, а вдоль нижней продольной части — гребни, которые будут хорошо захватывать сыпучие строительные материалы различной фракции. После приступаем к выполнению наиболее сложного механизма – системы гидравлического подъема, для чего нам понадобятся следующие элементы:

  • 4 рычага (2) – здесь лучше всего применить квадратную трубу подходящего сечения, в которой необходимо проделать отверстия под соединительные втулки;
  • стрела (4) – изготавливается из П-образного швеллера и крепится с одной стороны к нижней части ковша, а с другой – к раме минитрактора;
  • гидравлические подъемники (5,6) – их лучше всего приобрести готовые, которые можно найти на рынке транспортных деталей для тракторов.

Помимо этого для данного механизма также понадобятся втулки, штыри, кронштейны, переходники и соединительные пальцы, которые следует последовательно собрать и скрепить друг с другом

Очень важно чтобы самодельный фронтальный погрузчик для минитрактора имел правильный центр тяжести, что позволит избежать случайного опрокидывания из-за перевеса. На эскизе под цифрой 3 указано месторасположение колеса транспортного средства, что позволит правильно сориентироваться в системе расположения погрузочного механизма относительно самого трактора

Ключевые выводы

При выполнении всего комплекса работ очень важно соблюдать требуемые пропорции, поскольку малейшая неточность может привести к неработоспособности механизма. Для этого с самого начала следует внимательно подойти к проекту, точно рассчитав размеры всех деталей

Используемые элементы следует выполнять из прочных материалов, которые желательно обработать противокоррозийными составами. Таким образом сделать погрузчик для минитрактора своими руками вполне реально, для чего потребуется лишь внимательность и навыки работы со слесарным и сварочным инструментом.

Подготовка к монтажу


Чтобы изготовить лифт своими руками, потребуется сварочный аппарат От правильности выполнения подготовительного этапа работ во многом зависит успех всех последующих действий. Для начала нужно выбрать тип лифта, определиться с местом его установки, составить подробную схему. Затем нужно сделать расчеты и приобрести необходимое имущество.

Чтобы построить лифт в подвал своими руками потребуются такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • перфоратор;
  • шуруповерт;
  • гаечные ключи;
  • электродрель;
  • рулетка;
  • угольник;
  • паяльник;
  • отвертки;
  • уровень;
  • малярная кисть.


Редуктор червячного типа Список материалов:

  • швеллер;
  • рельсы;
  • стальной уголок;
  • барабан;
  • трос;
  • червячный редуктор;
  • ролики;
  • тельфер;
  • электрический двигатель;
  • лебедка;
  • силовой кабель;
  • пускатель;
  • профильные трубы;
  • анкерные болты;
  • монтажные коробки;
  • акриловая краска;
  • средства против коррозии.

Отличия конструктива самоделки от иных приспособлений

Она очень простая даже в сравнении с примитивным «экраном», не говоря уже об «американке», которой пользуются даже латиноамериканские ребятишки.

Как сделать паук-подъемник? Самоделка состоит из стальных прутов толщиной не менее десяти миллиметров, дюралевых труб диаметром на полдюйма и других материалов.

Отрезки изгибаются полуовально на квадрат метрового невода, в перехлёсте эти дуги посередине крепятся болтами, а внизу легко прикрепляются к раме сетки различными вариантами. То есть такая конструкция полностью разборная, её удобно транспортировать даже в легковом автомобиле.

Сеть на паук-подъемник подойдет из любого материала (леска, ПВХ-нити). Она прикрепляется жёстко к деревянной или металлической раме.

Но только с таким натягом, который позволяет неводу некоторое провисание. Оно необходимо для того, чтобы при подъеме конструкции сетка под тяжестью рыбы прогибалась, и она оттуда не могла уйти.

Иногда рыба все же ускользала. Поэтому умельцы исключают такие случаи установкой невысоких боковых стенок из той же сетки. Это препятствие рыбы не успевают преодолевать при резком и быстром подъеме «паука-рыболова».

Его конструкция такая:

Со стандартной четырёхсторонней рамы для монтажа сетки убираются боковые крепления.

Они есть, но на половине своей длины сгибаются на шарнирах при поездке на водоём. На месте рама снова раскладывается и боковины фиксируются. И рама опять восстанавливает свои прочностные характеристики.

Зимний паук-подъемник ничем не отличается от летнего устройства. Только надо будет заранее сделать во льду прорубь несколько большего размера, чем площадь рамы с сеткой. И устройство опускается под лёд.

Собираем подъёмник-опрокидыватель

Самая простая конструкция подъёмника — опрокидыватель. Несколько конструкций самодельных опрокидывателей мы привели на фото, собственно его конструкция настолько проста, что не требует никаких комментариев. Остаётся только определиться с размерами профилей и их длиной. Как правило, для такого подъёмника используют квадратный профиль 20х20, а при весе автомобиля более 1800 кг — 40х40 мм.

Конструкция опрокидывателя базируется на жёсткости треугольной конструкции. Наша задача — изменять длину стороны треугольника, поднимая при этом автомобиль на необходимый угол. Для подъёма может применяться как грубая мужская сила, так и домкрат или лебёдка, как на фото. Регулируемая рейка размечена и просверлена так, чтобы можно было фиксировать машину под определенным углом. Такой подъёмник конструируется с учётом габарита и веса конкретного автомобиля. Удачной и комфортной всем работы и обслуживания автомобиля!

Последние штрихи

Как видите, сделать мини-экскаватор можно, достаточно приложить немного усилий. В принципе, после приведённых выше этапов сборки, самодельная техника готова к эксплуатации. Чтобы работать с комфортом, можно сделать навес или небольшую кабину из металлического профиля. Внутри установить сиденье от легкового автомобиля. Если планируется работать в тёмное время суток, имеет смысл подумать об освещении.

Перед тем как приступать к сборке, подумайте, может лучше будет приобрести уже готовый мини-экскаватор? Самодельные варианты обходятся не намного дешевле, и требуют определённых навыков при сборке.

РАССКАЖИ ДРУЗЬЯМ

  • Дорожный каток — как подобрать машину с необходимыми параметрами

  • Автогрейдер – что нужно знать об этой технике

  • Экскаватор-погрузчик «Амкодор» — новое слово в машиностроении

Как сделать автомобильный ножничный подъемник своими руками

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

  1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
  2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
  3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
  4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
  5. На валу редуктора устанавливают шпонку.
  6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
  7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

  • вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
  • плохо работает механизм фиксации;
  • опорное устройство не выдерживает имеющуюся нагрузку;
  • у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

Самодельный ножничный подъемник для авто своими руками

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

  • Выбор наиболее подходящей конструкции
  • Трудности при изготовлении подъемника
  • Создание подъемника

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции

Наибольшее распространение получили:

  1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
  2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
  3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

  1. Вилочные.
  2. Ножничные.
  3. Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

  1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
  2. Механизм фиксации работает неправильно.
  3. Опорное устройство не выдерживает оказываемые нагрузки.
  4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Таль для гаража: изготовление привода

Таль для подъема грузов можно изготовить самостоятельно. За его основу берут тормозной рычаг, который раньше стоял на грузовом автомобиле. В машине такой рычаг способствует подводу колодок и уменьшению зазора между ними.

Чтобы сделать таль своими руками, нужно обладать навыками электросварочных и токарных работ.

Вал разжимного кулака обрезают до нужного размера при помощи токарного станка. Вал оснащают двумя шайбами. Вся конструкция называется намоточным барабаном. Одну шайбу оснащают изнутри кольцом так, чтобы оно не мешало свободному прохождению троса.

Как делать привод:

Перед изготовлением подъемника необходимо подготовить чертежи. Готовое приспособление можно использовать, чтобы поднять и спустить центробежный насос и другие виды грузов. В качестве альтернативы этому виду крана можно сделать гидравлический кран «Гусь».

Для подъема двигателя и кузова в гараже понадобится специальный механизм. Стоят они дорого, поэтому сэкономить можно на самостоятельном изготовлении. Для этого необходимо предварительно ознакомиться с видами подъемных механизмов и их функциональностью. После выбора вида механизма нужно заняться составлением чертежей и плана сборки конструкции. Для самостоятельного изготовления лучше обладать навыками токарных работ и навыками в сборке механизмов.

Источник

Инструкция по сборке и чертежи

Конструкция получила название «гусь» из-за своей Г-образной формы. Механизм отличается удобством в работе, ведь благодаря ему можно подвести стрелу к моторному отсеку. Это снижает затраты труда на обвязку мотора, из-за чего срок выполнения ремонтных работ сокращается.

Конструкция «гуся» простая. Механизм состоит из разборный опоры, оборудованной колесиками. С их помощью его легко передвигать с места на место, подкатывать под автомобиль.

Устройство для гаража имеет вертикальную стойку, на ней устанавливают домкрат. «Гусь» имеет выдвижную стрелу, которая оборудована цепью с крюком. При активации домкрата стрела идет вверх, поднимая груз.

Гидравлический кран чаще всего используют для подъема двигателя. Устройство можно изготовить по готовым чертежам, но чаще всего используется созданная от руки схема крана, своими руками ее начертят даже новички.

Сначала изготавливают разборную часть поры, она является стыковой. После этого приваривают вертикальную стойку. В нижней части обязательно устанавливают распорку. После этого переходят к установке домкрата, он должен быть надежно закреплен. Стрелу делают на полный вылет, она нужна для снятия двигателя. Все части конструкции сваривают. В результате получается надежное, но маневренное устройство.

Для этого подвешивают груз, который должен быть на 20% тяжелее того, который нужно поднимать. Если механизм выдерживает нагрузку, его можно использовать в работе. Кран-гусь разборный, поэтому он не займет много места в гараже.

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

17. Снятие передней опоры двигателя 18. Приподнимая двигатель монтировкой вынимаем болт 19. Что бы разгрузить кронштейн, подкладываем брусок
20. Головкой на «17» откручиваем 3 болта крепления кронштейна 21. Болты крепления кронштейна в снятом состоянии 22. Вынимаем кронштейн с опорой

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

23. Ключом на 17 отворачиваем и вынимаем болт 24. Отворачиваем 2 болта крепления кронштейна задней опоры 25. Снимаем заднюю опору

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателеДемонтаж левой опоры крепления двигателя

27. Подкладываем брусок 28. Ключом на «13» отворачиваем гайки крепежакронштейна левой опоры к КПП
30. Вынимаем опору

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

Ножничный подъемник своими руками

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

  • очень удобно проводить сварочные и рихтовочные работы по кузову;
  • работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
  • шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
  • можно совмещать профилактический осмотр с мелким ремонтом.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост

Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

Видеоурок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Для того чтобы поднять двигатель автомобиля, нужно открыть капот, подкатить кран. Его устанавливают так, чтобы «ноги» размещались под машиной, а цепь с крюком нависала над мотором.

Двигатель имеет проушины, за них зацепляют тросы, а уже к ним подводят цепь с крюком. Установив монтировку, качают домкрат. Он поднимает стрелу, вместе с ней идет вверх двигатель.

После того как ремонт машины будет завершен, мотор опускают на место, снимают крюк. Кран откатывают от автомобиля. Если есть необходимость, его можно разобрать.

гидравлический кран гусак 2т

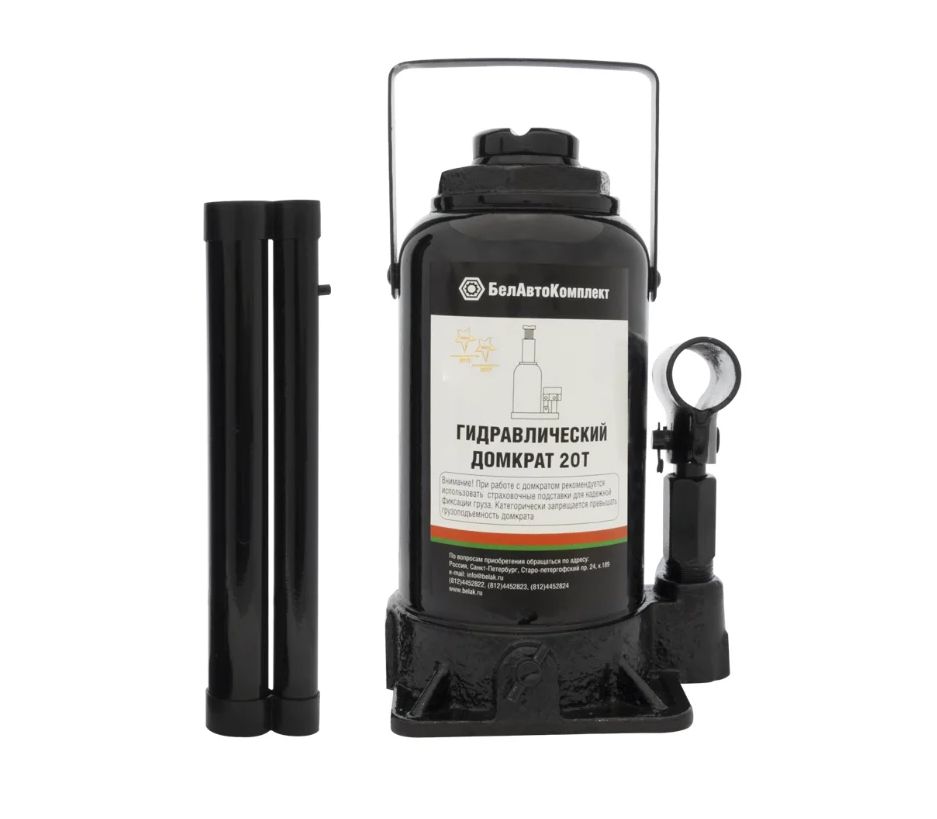

Домкрат бутылочный гидравлический БелАвтоКомплект БАК.00049 (20 т)


Фото: market.yandex.ru

Домкрат для камаза 20 тонн БелАК БАК.00049 предназначается для плавного подъема грузов, в том числе и автотранспортных средств. Модель изготавливается на высокоточном японском и германском оборудовании, что гарантирует великолепные технические и эксплуатационные характеристики. Опорная площадка домкрата для фуры 20 тонн из литого чугуна исключает вероятность опрокидывания конструкции во время работы. Благодаря резиновым уплотнителям инструмент полностью герметичен.

БелАК БАК.00049

Достоинства:

  • Антикоррозионное покрытие
  • Качество материала
  • Компактные размеры
  • Небольшой вес
  • Удобство транспортировки
  • Не требует специального обслуживания

Как сделать подъемный кран своими руками

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.

Простой мощный гидравлический кран


Вам приходится снимать с автомобилей двигатели или транспортировать тяжелые вещи? Тогда вам просто жизненно необходимо иметь такую вещь как небольшой кран! И это не штука, такие краны есть и их можно сделать своими руками! Конструкцию одного из них мы разберем в этой статье. С помощью такого крана вы сможете легко и просто снять двигатель с автомобиля и поставить его на стол для капитального ремонта. Согласитесь, заманчиво звучит!


Сделать такой кран не сложно, это даже очень просто. Вся конструкция сваривается из стальных квадратных труб. Что касается рабочего органа, то в качестве него используется гидравлический домкрат. То есть вам не понадобиться ни электроэнергии, ничего подобного, поднимаем тяжести, просто работая рычагом на домкрате. Что касается технических характеристик, то вообще домкрат способен поднимать тяжесть до 4 тонн, но при этом учитываем, что мы поднимаем тяжести через стрелу, то есть на бОльшую высоту. Эксперимент показал, что таким краном можно поднять мотоцикл с коляской, который весит более 300 кг. При такой нагрузке конструкция немного деформировалась, но потом автор ее укрепил и теперь 300 кг для крана не предел, а больше ему и не нужно! Кстати, домкрат можно использовать и обычный, гидравлический не обязателен. Рассмотрим более подробно, как же сделать такой кран!

Список материалов:

— стальные трубы квадратного сечения; — гидравлический домкрат; — листовая сталь; — гайки, болты и пр.; — краска; — крюк и трос; — колесики.

Список инструментов:

— болгарка; — сварочный аппарат; — дрель.

Процесс изготовления крана:

Шаг первый. Рама

Рама сваривается из стальных труб квадратного сечения. Само собой стойка и основа должны быть максимально крепкими. Чтобы можно было менять угол стрелы, сверлим в стойке и стреле отверстия и ввариваем трубы на их места в качестве втулок. Такая конструкция создает надежное соединение. Соединяется все это стальным стержнем или болтом с гайкой. Основа представляет собой крестовину. Стойку укрепляем отрезками труб.

К основе прикручиваем колесики, чтобы кран можно было транспортировать с грузом. Колеса такие устанавливают на мусорные баки (но лучше не крадите).

Шаг второй. Домкрат
Шаг третий. Стрела


После покраски кран готов к испытаниям. У автора он без труда поднимает мотоцикл весом 318 кг. В завершении автор еще немного укрепил стойку и стрелу. Так что теперь прочности крана вполне должно хватить на поднятие груза весом 400-500 кг. Вот и все, проект окончен, надеюсь, он вам понравился. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими наработками и самоделками с нами!
