Съемник для шруса своими руками чертежи

Какие бывают и виды

По назначению

1. Универсальные.

2. Специальные для:

• втулок;
• зубчатых колёс;
• изоляции;
• картеров;
• клапанов;
• масляных фильтров;
• подшипников;
• рулевых тяг;
• сайлентблоков;
• стопорных колец;
• ступицы;
• шаровых опор;
• шкивов;
• шрусов.

По способу создания усилия

1. Механические:

• винтовые.
• клиновидные;
• рычажные;
• ударные;
• эксцентриковые.

Благодаря простоте конструкции, эффективности и надёжности, а также ценовой доступности являются самыми распространёнными. Возможно создание усилий до нескольких тонн. Конструкция включает центральный стержень с резьбой, два-три крюкообразных захвата или комбинацию 2/3 лапок, облегчающих выбор для выполнения определённого вида работ. Отличаются быстрым изменением точек цепляния и с функцией подпружинивающего эффекта, облегчающим тягу.

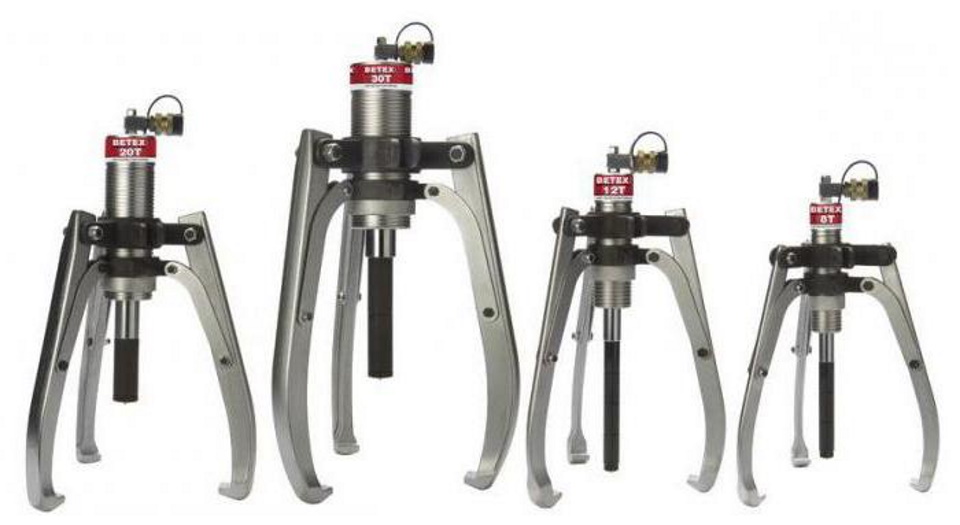

2. Гидравлические.

В дополнение к достоинствам механических съёмников оснащены встроенным гидравлическим цилиндром, способным достигать усилий в несколько десятков тонн. Применяются при выполнении тяжёлых и сложных работ. Для изготовления используется сверхпрочная легированная сталь, а предохранительный клапан в гидросистеме защищает от перегрузов. Глубина и точность центровки регулируются специальными приспособлениями.

3. Пневматические.

4. Комбинированные.

5. Электрические.

По конструкции захвата

1. Скользящие.

Оснащены двумя захватами, которые перемещаются по балке с резьбовым отверстием. Применяются для снятия подшипников. Назначение изменяется перестановкой захватов с раствором в пределах до 80 сантиметров. Смещение детали не допускается упорами болта.

2. Конические.

Применяются для демонтажа подшипников. Три лапы предотвращают несимметричность нагрузки. Центровка автоматическая.

3. Поворотные.

Конструкция может быть самой разной – с трёхсторонним или двухсторонним захватом. Лапы ставятся на крепёжные точки устройства с шириной цепляния пять-семь сантиметров. Стопорение с помощью болтов. Применяются для демонтажа наконечников проводов аккумулятора или подшипников.

4. С сепаратором.

Инструмент ставится под извлекаемую деталь и обе половинки сводятся при помощи болтов. Затем подсоединяется тянущая часть. Положение сепаратора определяет регулировку боковых гаек. Силовой болт устанавливается на ось демонтируемого элемента.

5. Универсальные.

Устранение неисправности ШРУСа

ШРУС устроен достаточно просто. По сути, это набор подшипников или шариков, двигающихся в своих каналах, но выполнить ремонт его несколько сложнее. В любом случае машина должна ездить, поэтому и гранату нужно ремонтировать:

• Если порван пыльник, то для его замены нужно отсоединить передаточный механизм от КПП или ступицы колеса.
• Разобрать гранату и при помощи съемного устройства стянуть обойму со шлицов оси привода.
• Снять пыльник и установить новый.

Аналогично выполняются работы по замене шариков или всего ШРУСа целиком

Важно при сборке плотно надеть пыльник на свое место и хорошо затянуть винты на фланце при его закреплении

Что будет если не менять ШРУС привода

Если в ходовой части авто проявляются признаки неисправности в виде хруста или имеются поврежденные пыльники на гранате, то не стоит оставлять эту проблему на лучшее время. Устранить дефект следует оперативно, пока не возникли еще более серьезные поломки в виде клина ходовой или иных проблем. Стоимость гранаты намного больше, чем цена работ по замене пыльника и смазки в механизме.

Видео, что может быть, если вовремя не поменять пыльник шруса

Вовремя реагируйте на признаки неисправности ШРУСа, и тогда вам не придется тратить много денег на непредвиденные ремонты ходовой части авто. Видео вам расскажет обо всех возможных проблемах, которые могут быть у владельцев переднеприводных автомобилей. Также мастер расскажет о том, как производится ремонт данного элемента машины. Для последнего потребуются специальные приспособления и съемник для снятия механизма с вала привода.

Как продлить срок службы внешних и внутренних гранат

Любой шарнир угловых скоростей, внутренний или внешний, нуждается в периодическом обслуживании. Оно заключается в своевременном определении повреждения пыльника и его замене. Новая смазка и защита от грязи гарантирует долгую работу без сбоев. Также не забывайте о том, что ШРУС критичен к сильным амплитудам колебаний и при быстрой езде по неровной дороге может и вовсе разрушится. Чем больше изгиб и выше скорость вращения, тем больше его детали находятся под нагрузкой, стремящейся выломать его, вырвать шарниры из каналов. Также езда по песчаной дороге тоже даст о себе знать. Если вы планируете такую поездку, то предварительное изучите состояние пыльников и замените порванный. Или сразу после поездки, так как дальнейшая езда без защиты от пыли приведет к поломке ШРУСа, а новый стоит дорого. Например, механизм марки ASVA стоит 3180 руб., а комплект Metelli обойдется в 4100 руб. Многие мастера советуют менять штатные хомуты на стальные с винтовыми зажимами.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

1. Съемники с двумя лапами захвата.
2. Съемники с тремя лапами захвата.
3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

• Кусок толстой трубы.
• Пластина из стали.
• Гайка, болт.
• Краска.
• Стержень.
• Сварочный аппарат.
• Болгарка.
• Дрель.
• Токарный станок.
• Шлифовальный диск.

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000
С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

• кулачковый;
• трипоидный;
• шариковый;
• карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

• корпус;
• сепаратор;
• шары;
• цапфа со шлицами и резьбой;
• сальник с хомутами;
• пыльники;
• стопорные кольца;
• ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Съемник шруса своими руками

Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».

Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.

Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.

Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.

В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

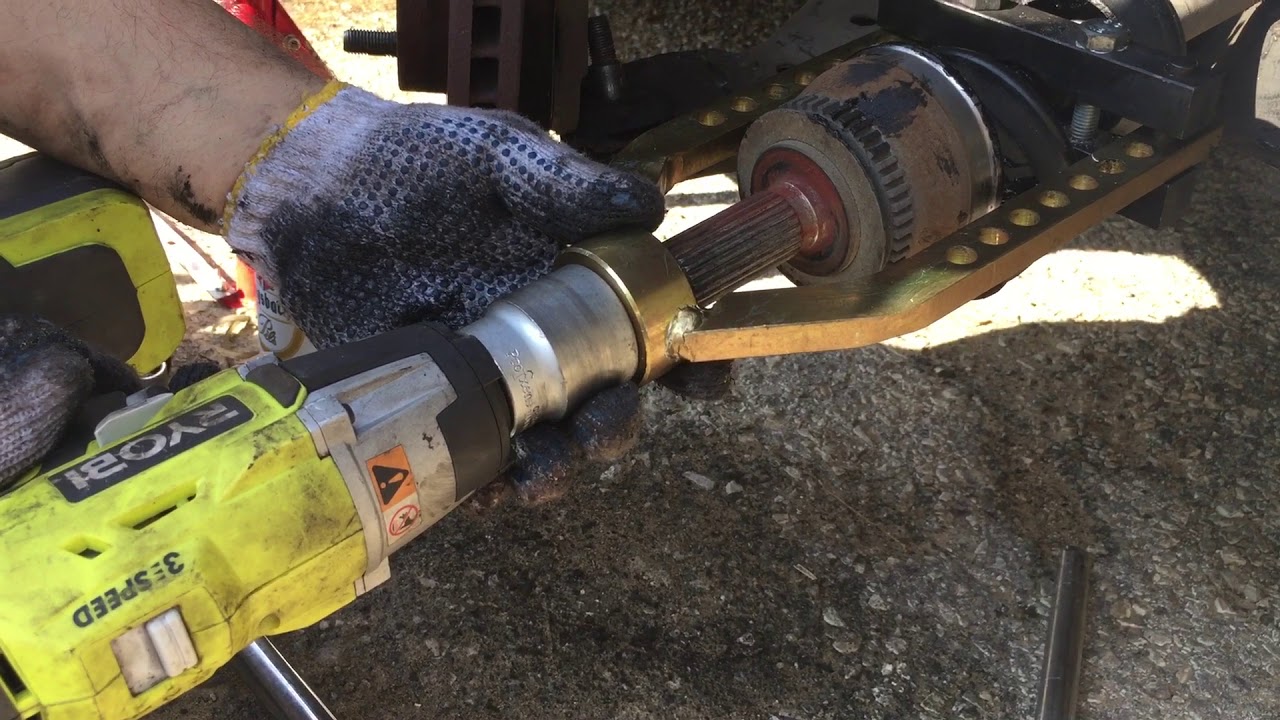

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.

После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.

Съемник для гранаты из металлолома

Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.

Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате  должно получиться два одинаковых «колена».

Получившиеся заготовки необходимо приварить к куску трубы.

Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.

Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.

Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.

Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.

Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.

Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.

На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.

Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.Пользоваться приспособлением довольно просто, крепим пластины болтамиТакже болтами фиксируем между пластин само приспособление.Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Как сделать съемник из подручных материалов?

Замена пыльника наружного шруса рено логан, а также внутренней гранаты и сальника своими руками Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

• Обратный молоток. На кусок ровной трубы (или арматуры) приваривается поперечная проушина. Диаметр отверстия соответствует ступичной полуоси. В качестве молотка используется любая тяжелая болванка со сквозным отверстием. Можно взять металлическую часть от кувалды. На противоположном конце привариваем ударный стопор (это ответственный узел, он должен быть прочным).
• Винтовой съемник изготавливается буквально из металлических отходов, которые присутствуют в каждом гараже (домашней мастерской). Сложнее всего изготовить зажимной хомут. Обычно с помощью болгарки распиливают старую обойму от подходящего ШРУСа, и приваривают к ней опорную площадку. В качестве силовых тяг лучше использовать закаленную сталь, простая арматура может согнуться.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Типы ШРУСов, их конструкция и принцип работы

Устройство ШРУС: 1. Привод правого переднего колеса; 2. Коробка передач; 3. Привод левого переднего колеса; 4. Корпус наружного шарнира; 5. Стопорное кольцо обоймы шарнира; 6. 18. Обойма шарнира; 7. 19. Сепаратор шарнира; 8. 17. Шарик шарнира; 9. Наружный хомут чехла; 10. 15. Защитный чехол шарнира; 11. Упорное кольцо; 12. 14. Вал привода левого колеса; 13. Внутренний хомут чехла; 14. Фиксатор внутреннего шарнира; 15. 20. Стопорное кольцо обоймы внутреннего шарнира; 16. 21. Буфер вала; 17. 22. Корпус внутреннего шарнира; 18. 23. Стопорное кольцо полуосевой шестерни.

Существует несколько типов ШРУСов, но на легковых автомобилях распространение получил только два:

1. Шариковые.
2. Трипоидные.

Конструкция шарикового ШРУСа включает в себя две обоймы – внутренняя, в виде сферического кулака (насаживается на вал), и внешняя (выполненная заодно с концевиком вала, который вставляется в ступицу или КПП). Между ними помещены в специальных канавках шарики, которые от выпадения из шарнира удерживает сепаратор. Именно шарики и канавки, по которым они перемещаются, являются основными рабочими элементами ШРУСа, поскольку они передают вращение и позволяют изменять угол положения одной обоймы относительно другой.

Чтобы внутренняя обойма не слезала с вала, она фиксируется стопорным пружинным кольцом, расположенным в специальной канавке на валу. Фиксирующее кольцо используется также ни на концевиках валов внешней обоймы внутреннего шарнира.

У трипоидного шарнира внутренней обоймы нет, вместо нее используется трехшипная вилка, посаженная на вал. На каждом шипе этой вилки установлены сферические ролики на игольчатых подшипниках. Благодаря этим роликам передается вращение, вал с вилкой может менять угол относительно обоймы, а также перемещаться продольно относительно внешней обоймы (входить в нее), что дает возможность изменять длину привода.

Соединение вилки с валом – шлицевое, но при этом она садиться на вал достаточно плотно. Дополнительно вилка от соскакивания фиксируется стопорным кольцом.

Примечательно, что трипоидные ШРУСы используются только со стороны КПП, а вот со стороны ступицы его не используют.

Шаровые же шарниры могут располагаться с обеих сторон. То есть, можно встретить на авто приводные валы с двумя шаровыми, внутренними трипоидным и внешними шаровыми шарнирами, но никогда – с двумя трипоидными ШРУСами. Обусловлено это особенностями работы каждого из указанных видов шарниров.

Интересно, что на некоторых авто (к примеру, Volkswagen Golf 2) используется внутренний шаровой шарнир интересной конструкции – внешняя обойма с концевиком вала выполнена не заодно, а соединены они между собой болтами. В дальнейшем мы немного коснемся их.

Принцип действия съемника

Инструмент представляет собой механизм, который одними болтами крепится на полуоси, а другими выдавливает внутреннюю часть гранаты наружу. В зависимости от типа устройств различаются способы использования.

Инерционный съемник ШРУС работает по принципу обратного молотка. Одну часть инструмента монтируют к хвостовику, другую, со скользящей гирей, фиксируют на полуоси с помощью проушины. Резким движением цилиндрического груза в обратную сторону от детали извлекают шарнир из шлицевого соединения без повреждений.

Для демонтажа гранаты методом клина понадобится инструмент с 2-мя опорными площадками. Одна состоит из хомутов, которые надевают на осевое соединение. Другая представляет собой разъемное кольцо для обоймы шарнира. Между ними по бокам забивают клинья молотками. После пары ударов полуось сдвигается на несколько миллиметров, освобождая деталь из стопора.

Съёмник ШРУСа в действии

Винтовой съемник подходит для работы с крепежными узлами любых размеров. Состоит из 2 раздвижных платформ. Они соединены между собой продольными пластинами. На каждой находятся отверстия, которые нужны для регулировки рабочего расстояния. Одну платформу фиксируют хомутом, вторую зевом крепят на шлицевом соединении вала. Затем крутят гайку ступицы до щелчка стопорного кольца. После чего шарнир можно достать без усилий.

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Устройство наружного ШРУСа

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Как произвести ремонт ШРУСа своими руками?

Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

• Инерционный инструмент работает по знакомому всем принципу обратного молотка. С его помощью можно снять ШРУС, не извлекая весь узел подвески автомобиля. Одна часть шарнира закреплена на полуоси, а демонтируемую середину извлекают для обслуживания. С помощью специальной проушины, направляющую молотка крепят к полуоси ступичной гайкой. Достаточно нескольких резких ударов, и шлицевое соединение, сжав стопорную пружину, выходит из обоймы без повреждений.
• Съемник пыльника ШРУСа, работающий по принципу клина. Для создания разводного усилия необходимо две опорные площадки. Одну из них создаем с помощью хомутов, надеваемых на снимаемую полуось ШРУСа. Вторая выполнена в виде разъемного кольца. Она упирается в обойму, как на съемниках сайлентблоков. Между ними заводятся клинья (с двух сторон, для обеспечения равномерного усилия). Как приложить усилие – не принципиально. Обычно клинья забивают с помощью двух молотков одинаковой массы. Достаточно сдвинуть полуось на 3-5 мм, и стопорное кольцо сжимается, освободив ход детали. Также существуют пневматические съемники пыльников.
• Винтовым съемником удобно пользоваться, когда весь ШРУС демонтирован из автомобиля. Эта громоздкая конструкция позволяет работать с узлами любых размеров, поскольку есть возможность регулировки длины. Самодельный съемник ШРУСа выполняется под конкретный автомобиль, а фабричный инструмент более универсален. Представляет собой две упорные (точнее растяжные) площадки, соединенные продольными тягами (на тягах расположены ряды отверстий для регулировки расстояния между опорами). Одна площадка крепится с помощью хомута, вторая своей проушиной надевается на резьбовое соединение полуоси. Вращая ступичную гайку, вы создаете усилие, достаточное для сжатия стопорного кольца.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

• Обратный молоток. На кусок ровной трубы (или арматуры) приваривается поперечная проушина. Диаметр отверстия соответствует ступичной полуоси. В качестве молотка используется любая тяжелая болванка со сквозным отверстием. Можно взять металлическую часть от кувалды. На противоположном конце привариваем ударный стопор (это ответственный узел, он должен быть прочным).
• Винтовой съемник изготавливается буквально из металлических отходов, которые присутствуют в каждом гараже (домашней мастерской). Сложнее всего изготовить зажимной хомут. Обычно с помощью болгарки распиливают старую обойму от подходящего ШРУСа, и приваривают к ней опорную площадку. В качестве силовых тяг лучше использовать закаленную сталь, простая арматура может согнуться.
