Восстановление тисков слесарных своими руками

Слесарные тиски. Ремонт – Оснастка и инструменты

Наконец-то купил себе слесарные тиски. Большие, чугунные, мои ровесники – 76-го года. По виду – не работавшие или работавшие мало, судя по поверхности направляющих.

Сразу, еще при покупке обратил внимание на то, что одна из губок прилегает неплотно к подвижной части тисков – плохое литье и фрезеровка. Прямо с рынка повез фрезеровщику

Попросил профрезеровать паз под губку для плотной её посадки. Человек профрезеровал, но видать промахнулся с выставлением и нижняя поверхность вышла с уклоном более чем на миллиметр. Не долго думая, фрезеровщик подточил губку и отдал мне все это с подкладкой. Все бы ничего но губки не сходятся на 1мм. Снял обе губки. Одна ровная но низкая после подточки, вторая как сабля кривая. И посадочные места под губки более чем не параллельны – 23,4 и 25,2мм по краям. Решил, что буду делать новые, а перед эти отнесу тиски опять фрезеровщику, что бы профрезеровал обе части под губки параллельно и на одну глубину. Губки сделаю или из больших резцов или из Ст40, которой есть кусок плиты как раз в толщину.

Но самое главное! В ластохвосте ощутимый люфт. Зазор около 1мм.

Сам винт держится на планке, прикрученной двумя винтами к неподвижной губке и, при затяжке, ощутимо задирается вверх. Гайка в подвижной части тисков просто вставлена в литье и ничем не закреплена, а сами отверстия, где проходит винт имеют очень грубую обработку.

Тиски мне нравятся. Хочу доработать их немного и пользоваться в удовольствие.

Скажите, возможно ли выбрать люфт в ластохвосте? Может сфрезеровать чуть с подвижной и неподвижной части и сделать поджимную планку? Или достаточно подобрать пластину по размеру (1,0-1,2мм)и вставить её в ласту? Как крепить?

Нужно ли делать направляющую втулку для винта в подвижную часть чтобы убрать его “болтанку” Грызет мысль, что все эти “зазоры” были специально рассчитаны для компенсации кривизны массового производства…

Что скажете?

Как отремонтировать?

Перед тем как починить инструмент своими руками, его нужно разобрать и помыть каждую деталь. Если приспособление покрыто налетом ржавчины, её необходимо удалить. Для этого можно использовать как профессиональный преобразователь ржавчины, так и домашние средства. Избавиться от налета поможет уксус или керосин. Изделие следует замочить в жидкости и оставить на некоторое время. Позже следует пройтись по инструменту жесткой щеткой. Полировать тиски следует до появления родного блеска металла.

После процедур очистки и разбора следует приступить к самому процессу ремонта. Если причиной поломки является прокручивание винта в гайке, то необходимо разрезать гайку вдоль на 3 части и обновить резьбу. Для этого потребуется болгарка. Затем нужно восстановить целостность гайки путем приварки отрезанных частей на свои места.

Теперь нужно заново собрать инструмент. Порядок действий при сборе тисков таков:

главные лапки надвигают на основание;
лапки продвигают как можно левее, это поможет легко установить планки при следующем шаге;
сперва крепится одна планка, затем вторая;
для финишной фиксации планок требуется сдвинуть лапки вправо;
после этого необходимо вставить гайку и закрепить в ней винт.

Если тиски в запущенном состоянии, то для выкручивания ржавых болтов и деталей рекомендуется использовать керосин. Следует смазать детали и подождать несколько минут. После чего заржавевшие болты начинают постепенно прокручиваться. После ремонта можно отшлифовать приспособление. Вручную этого делать не стоит. К тому же на это уйдет много времени. Для шлифовки берут специальную щетку для болгарки. Во время работы необходимо использовать защитные очки. Для устранения незначительных дефектов (царапины, неглубокие трещины) поверхность изделия требуется зачистить или запаять.

Признаки и причины поломки

Главной причиной поломки слесарных тисков является приложенное мастером чрезмерного усилие при затягивании заготовок. Второй причиной может послужить использование инструмента не по назначению. Обнаружение поломки происходит позже, спустя несколько лет или даже больше. Как правило, деформации подвержены чугунные модели слесарных тисков.

Признаки того, что тиски сломались:

разрушение подвижных лапок;
разлом гайки в станочных моделях;
разрушение наковальни в чугунных приспособлениях;
кривизна фиксирующих лапок;
люфт винта;
выкручивается вал при попытке разжать заготовку;
невозможность разжать заготовку;
срезанный штифт;
плохая фиксация заготовок.

После выявления признаков поломки следует произвести ремонт тисков. Сделать это можно в домашних условиях.

Признаки и причины поломки

Признаки того, что тиски сломались:

разрушение подвижных лапок;
разлом гайки в станочных моделях;
разрушение наковальни в чугунных приспособлениях;
кривизна фиксирующих лапок;
люфт винта;
выкручивается вал при попытке разжать заготовку;
невозможность разжать заготовку;
срезанный штифт;
плохая фиксация заготовок.

После выявления признаков поломки следует произвести ремонт тисков. Сделать это можно в домашних условиях.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

опору со всеми стационарными деталями;
подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
кулисы, перемещающие деталь в процессе обработки;
винт ходовой;
ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Как отремонтировать слесарные тиски своими руками

Иногда бывает так, что ручка тисков крутится, а подвижная губка стоит на месте. Понятное дело, что работать таким инструментом не получится.

Впрочем, это изъян можно исправить. В данном обзоре мастер показывает, как отремонтировать слесарные тиски своими руками.

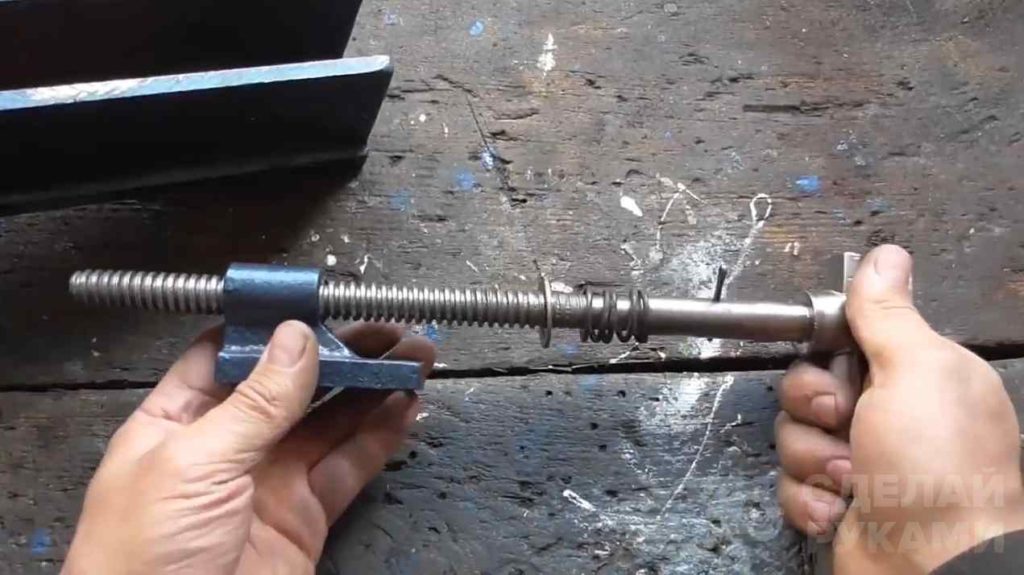

Первым делом тиски нужно будет разобрать. Конкретно в данном случае нас интересует винт и гайка.

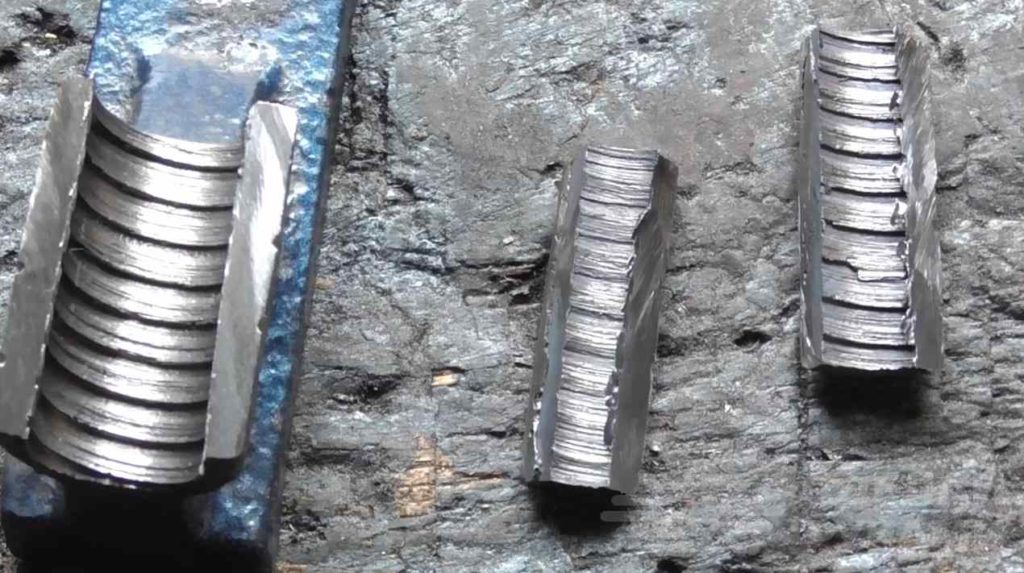

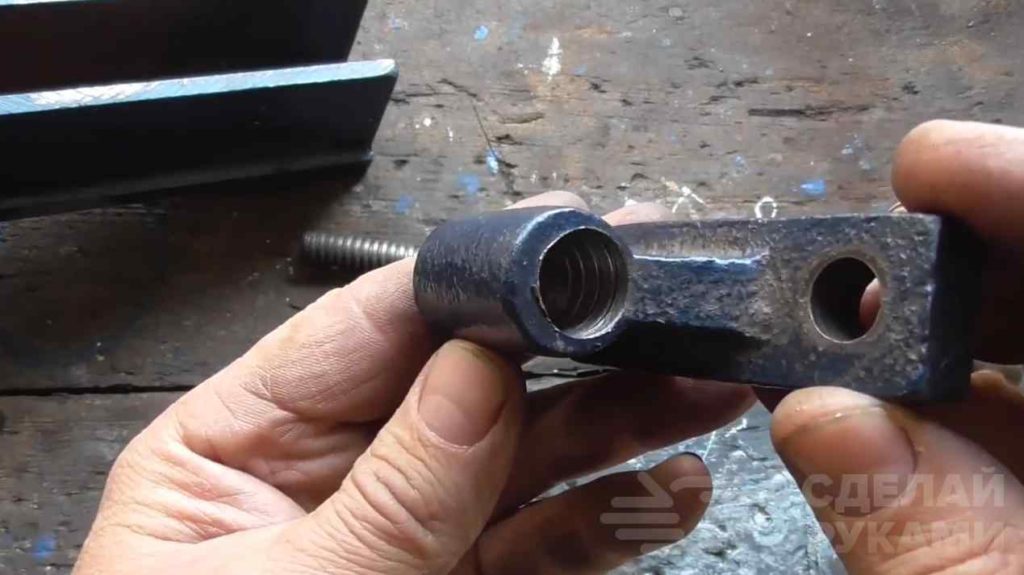

Винт прокручивается в гайке, и поэтому подвижная губка остается на месте при вращении ручки.

Теперь, когда неисправность выявлена, можно приступать к ее устранению. И для этого нужно будет сначала разрезать гайку вдоль на три части.

На что обратить внимание при выборе тисков для гаража

Выбирая инструмент для работы, немаловажно принять во внимание ряд важных факторов. К таковым факторам относятся:

Размеры губок — надо определиться, какие виды заготовок планируется зажимать в тиски. Лучше покупать инструмент с запасом, чтобы в случае необходимости его применения не понадобилось покупать тиски на размер больше
Ход подвижной губки или расстояние между зажимами — чем больше эта величина, тем шире возможности инструмента
Рукоятка — она должна соответствовать размеру инструмента. Если устройства большого размера, а рукоятка на них маленькая, то это вызовет некоторые неудобства при их эксплуатации

При покупке учитывайте стоимость и производителя тисков. Чем более популярен бренд, тем соответственно выше стоимость инструмента

При этом важно понимать, что известные производители не выпускают подделки, поэтому вы смело можете приобретать такие устройства, и пользоваться ими неограниченный промежуток времени

В завершении следует отметить, что срок службы инструмента зависит от особенностей его эксплуатации и ухода

После покупки обратите внимание на величину усилия зажима, которая не должна превышаться, иначе это повлечет за собой выведение из строя деталей и механизмов

Публикации по теме

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Строительный степлер —виды, какие скобы применять и особенности ремонта

Ударная отвертка и неоценимая польза инструмента

Резка стекла — виды стеклорезов и особенности их применения

Изготовление сверлильного станка

Необходимые материалы

Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.

Для сборки слесарных тисков своими руками понадобятся такие материалы:

Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
Большая гайка размером М16;
Большой винт размером М16;
Специальный вороток, через который вращение будет передаваться винту;
Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
Несколько стопорных гаек размера М16.

Слесарные тиски

Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.

На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.

После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.

Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.

Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези

, не допуская вращения малой трубы.

Столярный инструмент

Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.

Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:

Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.

Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.

Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.

Вопросы по ремонту и восстановлению станочных тисков – Оснастка и инструменты

Вчера, – купил станочные тиски (губки 250 мм.) – за 60 долларов.

Разбирать, восстанавливать – буду, но не в этом году.

Мне такие тиски нужно – зажимать и прихватывать сваркой детали неправильной формы из листового металла – с линейными размерами до 350 мм.

Максимальное раскрытие этих тисков – 370 мм. (см.фото)

Поэтому, считаю покупку более чем оправданной и удачной.

Хотелось бы их привести более менее в порядок, покрасить – для себя, в общем.

Первое, что интересует – что это за материал ? Каким электродом наваривать ?

Второе, – как восстановить направляющие ? Интересует – каким электродом наваривать металл, фрезеровать, на каком станке или каким образом шлифовать ?

Не пойму – каким образом можно получить такие дефекты на направляющих ?

Третье – есть проблемы с валом – износ и местами выщерблена резьба – особенно в начале.

Каким образом восстановить и имеет ли смысл это делать ?

Опять же – каким электродом наваривать ? От температуры – участок вала в этом месте не потеряет свои свойства – прочность на износ ?

Разбирать, восстанавливать буду весной, но ответы на некоторые вопросы хотелось бы уже получить сейчас.

Буду разбирать – сделаю фото.

Изменено 25 ноября 2012 пользователем www

www.chipmaker.ru

Размеры и вес инструмента

Тиски широко применяются при обработке различных видов деталей. В зависимости от их формы и величины, нужно выбирать тиски. Чаще всего используются следующие разновидности инструментов:

Малые тиски весят 8 кг. Их размеры составляют 29 и 14 см. Ход губок равен 8 см, их высота — 5 см.
Вес инструмента среднего размера равен 14 кг. Его длина составляет 29,2 см, а высота — 18 см. Губки имеют ширину 7, а величину хода — 12,5 см.
Размеры больших тисков равны 45,8 и 22 см, а вес — достигает 27 кг. Длина свободного хода губок равна 16, а высота — 9 см.

Существуют также инструменты, характеристики которых значительно отличаются от представленных здесь.

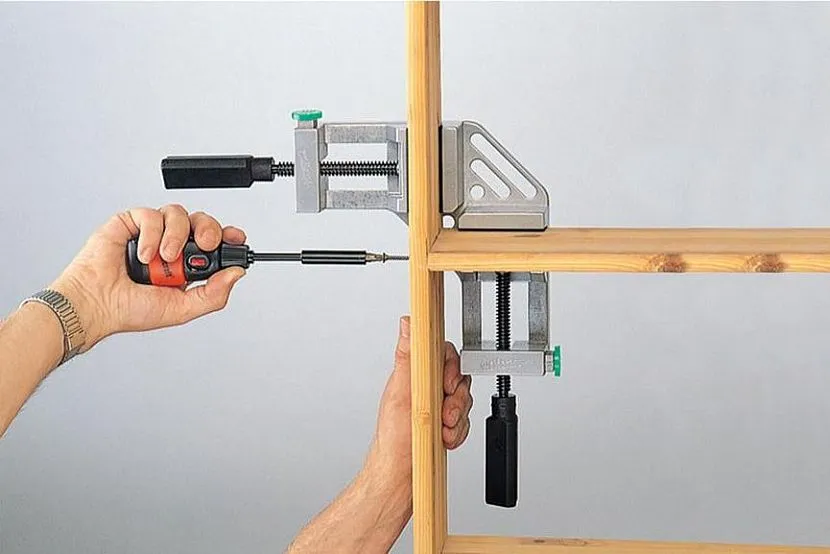

Угловые тиски позволяют скреплять детали при обработкеИсточник vash.market

Предназначение, установка и устройство тисков

Тиски – это очень полезный механический инструмент, который используют с целью фиксации деталей во время их обработки. Особенно они нужны в том случае, когда необходимо жестко и надежно закрепить заготовку или установить ее на безопасном расстоянии.

Тиски состоят из ходового винта, станины и губок с винтовым креплением

Сама конструкция классических тисков представляет собой две губки. Одна из них неподвижная и зафиксирована на корпусе или же на станине, другая может менять свое положение. Крепление предмета происходит между губками путем их сжатия при помощи фиксирующего механизма, который состоит из нескольких элементов:

Ходового винта из металла с резьбой в форме трапеции. Винт приводят в движение с помощью специальной рукоятки.
Станины или плиты из чугуна или другого тяжелого материала, которая служит опорой. Она может быть изготовлена из стали либо же из дюралюминия.
Губок с винтовым креплением. Когда вращение винта осуществляется по часовой стрелке, то губка, которая движется, приближается к станине. Таким образом происходит фиксация детали. Когда же винт вращают в обратном направлении, то заготовка освобождается.

Для фиксации самих тисков к опоре может быть применено несколько способов:

стационарная установка на одном месте с постоянным использованием;
на струбцине, это предполагает менее надежную фиксация, но дает возможность применения в разных местах;
при помощи присосок – в таком случае необходимо, чтобы поверхность была идеально гладкой и ровной.

Фиксация тисков к опоре может быть стационарная, на струбцине и при помощи присосок

Как отремонтировать?

Швы зачищают лепестковым кругом. Также сварные швы можно обработать напильником по металлу.

Теперь нужно заново собрать инструмент. Порядок действий при сборе тисков таков:

главные лапки надвигают на основание;
лапки продвигают как можно левее, это поможет легко установить планки при следующем шаге;
сперва крепится одна планка, затем вторая;
для финишной фиксации планок требуется сдвинуть лапки вправо;
после этого необходимо вставить гайку и закрепить в ней винт.

Восстановление

После выполненного ремонта тиски нужно отреставрировать. Для того чтобы инструмент принял надлежащий вид, его нужно смазать и покрасить. Перед смазыванием тисков поверхность необходимо обезжирить. Для этого используют ацетон или любой другой растворитель. Для смазки используют обыкновенное смазочное масло. Также можно применить силиконовую смазку или литол с солидолом. Так как приспособление не имеет узлов, работающих при большой нагрузке, то для смазки подойдет практически любое средство.

Для смазки инструмента нужно сделать следующее:

снять подвижные лапки;
прокрутить рукоять, выдвинуть лапку и снять её;
винт и отверстие лапки прочистить щеткой и еще раз обезжирить;
затем следует нанести смазку на винт в умеренном количестве.

Далее следует собрать тиски и прокрутить ручку. Если механизм идет плавно, то больше ничего делать не нужно. Если же тисы ходят туго, то дополнительно можно смазать маслом раздвижные лапки. После смазывания слесарные тиски необходимо оставить на некоторое время.

Тиски для верстака

Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.

Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.

Конструкция выглядит следующим образом:

Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.

Восстановление тисков своими руками

Добрый день! Данные тисы были приобретены на металлоприемке за 1000 руб. Тисы были заклинившие и видимо их пытались замачивать в отработанном масле, чтобы они крутились, но у металлоприемщиков ничего не вышло. Плюс ко всему сломано одно ухо крепления тисов и отсутствует их поворотная часть.

Почему я не купил новые тисы, а стал восстанавливать старые? Во-первых, тисы такого формата в настоящее время стоят от 8000 руб. и выше. Во-вторых, в советское время было лучше качество чугуна, чем сейчас. У соседей по гаражу новодельных тисов сломалось уже 2 штуки, а старые советские до сих пор работают. В-третьих, ширина губок составляет 140 мм., что позволяет зажимать массивные детали. Вес тисов и их размеры также впечатляют. Тисы были полностью разобраны. Оказалось, что заклинили они не по причине образования ржавчины в соединении винт-гайка или между частями корпуса тисов. Гайка тисов выскочила из своего посадочного места ввиду отсутствия болта прижима данной гайки к корпусу тисов. На опорной части станины тисов (где ходит подвижная часть тисов) была также обнаружена трещина. Ходовой винт и гайка, а также возвратная пружина были в хорошем состоянии. Губки тисов были в плачевном состоянии. На них заново была нанесена насечка тонким кругом болгарки.

Трещины на корпусе тисков заварены. Недостающая часть уха тисов была изготовлена из стали толщиной 20 мм.

Свариваемые детали были разделаны на всю глубину провара. Варил электродом МР-3 диаметром 3 мм. На электрод предварительно намотал медную проволоку диаметром 3 мм. (может быть 2 мм., точно не помню).

Перед сваркой тисы грел на печке долго, около часа. В это время все масло из чугуна испарилось, плюс тисы нагрелись до значительной температуры (печка под тисами была красной). Пирометра у меня нет, поэтому какая температура тисов была не знаю. Во время сварки периодически осуществлял проковку сварочного шва молотком. После сварки также поставил тисы на печку, топил её еще 2-3 часа. Постепенно понижал температуру (подкладывал все меньше и меньше дров). Тисы остывали вместе с печкой. Все сварочные швы зашлифованы.

Дополнительно применил гальванику для полной очистки от ржавчины. Очень много грязи еще вышло из чугуна.

После тисы были покрашены грунт-эмалью по ржавчине 3 в одном.

Винты крепления губок тисов заменены на новые. В гайку тисов (по которой проходит ходовой винт) вкручен соответствующий крепеж, чтобы эта гайка больше не выскакивала из посадочного места. Тисы установлены на верстак и уже неоднократно были опробованы в процессе эксплуатации. Вся сварка на месте и ничего не отпало! Все прекрасно работает!

Какие бывают виды верстаков

В гараже обычно устанавливаются три вида верстаков:

Для обработки металла или слесарный.
Для обработки дерева или столярный.
Универсальный — для всех видов работ в гараже.

Изделия отличаются материалом для изготовления столешниц. Для слесарных работ она выполняется из металла, иначе, машинное масло, пролитое на деревянные поверхности, оставит масляные следы.

К тому же обработка металлических изделий производится прикладыванием больших усилий и использованием достаточно острых инструментов, что может навести дереву вред.

Столярные верстаки для гаража своими руками служат для обработки деталей из дерева, их можно изготавливать меньшей прочности, а значит и цена их будет ниже. Крышка для таких моделей может быть из дерева или обтянута линолеумом.

Лучший вариант для автолюбителя — универсальный верстак своими руками для гаража. Преимуществом таких изделий является разная комплектация полок и ящичков, для содержания всевозможных инструментов, для работы слесаря или плотника.

Отличный внешний вид гарантирует надежное покрытие поверхности порошковым материалом, как показано на фото, на длительный срок.

Как разобрать и отремонтировать тиски

На днях наши старые тиски, которые отслужили нам верой и правдой не один десяток лет поломались. А поломка такая: при попытке разжать деталь, деталь остается зажатой, а вот вал тисков выкручивается.

Как оказалось, в тисках срезало штифт, который стопорил винт от выкручивания.

Тиски были разобраны и вымыты. Отверстие под штифт развернули с помощью цилиндрической развертки на новый размер и был выточен новый штифт.

Дальше я предлагаю посмотреть процесс сборки тисков, и соответственно, если просмотреть картинки с конца, то можно просмотреть последовательность разборки тисков.

Все части тисков после разборки были очищены и промыты.

Итак приступаем к сборке. Начинаем с основания:

Вымытое основание тисков

На чистое и вымытое основание тисков надвигаем главные губки:

Второй этап сборки — надвинуть губки

Губки следует продвинуть как можно левее — этим обеспечивается легкая установка планок при следующей операции:

Второй этап сборки — надвинуть губки и сдвинуть их влево

Планки установлены и приступаем с их креплению. Сначала одну планку:

Третий этап сборки тисков — устанавливаем планки

… а затем крепим и вторую планку:

Третий этап сборки тисков — устанавливаем планки

Для окончательного закрепления планок следует сдвинуть губки. На этот раз губки сдвигаем вправо:

Третий этап сборки тисков — устанавливаем планки и зажимаем их окончательно

Четвертый этап сборки тисков — это установка гайки:

Четвертый этап сборки тисков — ставим гайку

Вставляем гайку и ввинчиваем в гайку винт:

Четвертый этап сборки тисков — ставим гайку

Кстати, вот и поломанный штифт с резьбой на конце. Из-за того, что этот штифт срезало тиски пришлось ремонтировать:

Виновник поломки тисков — срезанный штифт

Продолжение сборки тисков — во второй части.

Как сделать стальные тиски для слесарного верстака. Пошаговое руководство + фото

Этот вариант тисков можно сделать всего за один день, при этом сэкономив приличную сумму, в сравнении с покупкой промышленного образца.

Советуем вам попробовать создать самостоятельно данную модель, это можно сделать в домашних условиях!

Из профильной трубы вырезаются заготовки для основных элементов тисков:

К основанию крепится пара гаек, по которым будет двигаться прижимной винт:

Из металлических заготовок свариваются губки тисков:

Неподвижная губка крепится к столешнице, подвижная губка ограничивается резьбовой шпилькой:

Все элементы тисков красятся и крепятся каленные планки:

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Читать полностью (ссылка)

Особенности эксплуатации

Экземпляры из чугуна менее прочны по сравнению с изделиями из особых сортов эластичной стали. Перед началом работы лучше понять, что у вас за модель и из какого материала она сделана. Помимо этого, на обычных слесарных тисках недопустимо обрабатывать нагретые стальные детали. Изменение объема заготовки при остывании вызовет ослабление фиксации губок. Это может быть опасно для жизни и здоровья человека, работающего за верстаком.

При работе с зажимным инструментом не пытайтесь увеличить рукоятку, используя для этого кусок трубы или стальной прут, который длиннее, чем оригинальная рукоятка. Рукоятки рассчитываются именно для такого типа механизма, увеличение ее длины вызовет увеличение силы нагрузки на механизм тисков. А это может привести к выходу инструмента из строя. Рассчитывайте вес и размеры деталей, которые вы зажимаете. Ни в коем случае не превышайте допустимых значений. И тогда тиски прослужат вам очень долго.

( 1 оценка, среднее 5 из 5 )

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые

Предназначены для фиксации заготовок под прямым углом.

Промышленные угловые тиски

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки.

При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины. При проведении сварочных работ, как раз необходимо крепить заготовки разного размера

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Самодельные угловые тиски из уголка

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ устроит приспособление из дерева.

Для изготовления понадобятся:

лист фанеры 10-12 мм;
две гладкие шпильки для направляющих;
шпилька с резьбой для воротка;
мебельная упорная гайка;
шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Берем лист фанеры

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Струбцин можно взять меньше чем на фото, если для прижима использовать квадратную трубу 40х20

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Нарезаем бруски

Примеряем заготовки на станине.

Заготовки согласно чертежа

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным. Разметка и сверление брусков

Разметка и сверление брусков

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм. Сборка деталей

Сборка деталей

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Общий вид готовых тисков из фанеры

Чугун и сталь

Детали станины и зажима слесарных тисков положено делать из конструкционного чугуна – он очень плохо ржавеет, тверд и вязок, имеет малый ТКР (коэффициент температурного расширения), но главное – практически не подвержен усталости металла. Чугунные тиски служат не десятилетия – столетия. Поскольку «прочность всей цепи определяется ее самым слабым звеном», губки тисков и пара ходовой винт – гайка изготавливаются из инструментальной стали различных марок. Простая конструкционная слишком пластична, ее сильно ведет при сварке, и она легко ржавеет. Поэтому оставлять самодельные тиски вроде тех, что на рис. ниже, зимовать на даче не рекомендуется – за зиму могут прийти в полную негодность.

Самодельные слесарные тиски

Но суть проблемы не в этом. А в том, что сейчас у купленных по приемлемой цене тисков лапы губок часто ломаются уже при первом зажиме; в лучшем случае при регулярном пользовании тиски прослужат полгода-год. При осмотре излома оказывается, что сделаны они из простого серого чугуна. Не ломаются лапы, так изнашивается ходовая пара – резьба там обычная треугольного профиля (см. далее), да и сталь, похоже, не лучше Ст44. А цены на сертифицированные тиски с полной спецификацией и гарантией… не будем о грустном, вспомним лучше что-то хорошее из прошлого. Как следствие, встает вопрос: а не стоит ли сделать тиски самостоятельно в домашних условиях? Не говоря уже о случае, когда зажать заготовку надо, а хоть каких-то тисков в пределах досягаемости нет. Не лучше окажутся, так хоть дешевле обойдутся. Или даром, если в хламе найдутся подходящие обрезки маталлопрофиля, см. напр., сюжет:
