Губки для тисков слесарных своими руками

Необходимые инструменты

Перед началом работ следует тщательно продумать все нюансы, особенно когда придет время составлять чертеж, потому что в проекте необходимо учесть специфику конструкции тисов. Например, целесообразно предусмотреть небольшую наковальню для обработки разнообразных деталей молотком, возможность достижения минимального люфта ходового винта, вариант съемных пластин на губках, а также способ крепления к верстаку или другому подходящему столу. А также понадобятся профессиональные инструменты.

А также приспособления можно собрать из гидравлического устройства, если, допустим, агрегат сломался или больше не эксплуатируется. В слесарных тисках нет деталей из пластмассы, пластика или дерева, следовательно, все части, за исключением ограничителей на ручке, будут изготовлены из металла.

Чтобы изготовить небольшие слесарные тиски, потребуется заранее подготовить чертеж или эскиз и инструмент:

электродрель;
сверла разного диаметра;
карандаш или фломастер;
напильник;
метчик, вороток;
набор ключей;
угловая шлифовальная машинка;
линейка;
сварочный аппарат.

Из материалов потребуются:

металлический лист;
уголок, швеллер или иной профиль;
обрезок трубы для ручки или прут;
заготовка под упорный винт;
болты, шайбы, гайки;
краска.

Обозначенный выше список приблизительный, потому что комплектация для изготовления тисков зависит от модели.

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Полезный совет! Чтобы оборудование было удобным и справлялось с поставленной задачей, перед тем как сделать тиски, необходимо заранее подобрать размеры, продумать наличие инструментов и материалов, подготовить заготовки.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

шпильки – 2 штуки;
гайки – 4 штуки;
доски – 3 штуки.

Последовательность работы:

Доски вырезают необходимого размера.
В неподвижной и подвижной частях сверлят по два отверстия.
На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Полезный совет! Как и сами столярные тиски, так и верстак под них можно сделать самостоятельно. Стол для тисков своими руками изготавливают в соответствии с необходимыми размерами. При этом обрабатываемые детали должны немного выступать за пределы опоры.

Слесарные тиски из труб: необходимые материалы

Функция этого слесарного инструмента – закрепление заготовки из твердого материала для последующей обработки. Его основой служит винтовая пара, состоящая из винта и гайки. Винт обычно закрепляется в подвижной части корпуса, гайка фиксируется к неподвижной части корпуса или специальной подставке, служащей для обеспечения неподвижного положения тисков. Для работы с крупными деталями с возможностью приложения значительного усилия, в том числе ударного, используют габаритный покупной инструмент, изготовленный из стали с добавками элементов, повышающих ее износостойкость. С помощью такого инструмента осуществляют гибку, ковку, клепку полуфабрикатов. Для изготовления тисков применяется и чугун. Однако следует помнить, что это хрупкий металл, он плохо переносит ударные нагрузки.

При работе с небольшими деталями без применения грубой физической силы могут использоваться самодельные легкие тиски, изготовленные из стального металлопроката различного сечения и сортамента – швеллера, уголка, листа, прутка. Такой небольшой инструмент обычно выполняет функции дополнительного.

Для изготовления такого слесарного инструмента потребуется:

стальной уголок;
отрезок швеллера;
стержень диаметром 20 мм;
пруты для направляющих;
крепежные детали – болты, гайки, шайбы;
инструменты – сварочный аппарат, электродрель, «болгарка».

Для изготовления этого изделия понадобятся:

Два отрезка труб разных диаметров. Один из них – наружный неподвижный кожух, второй – мобильная внутренняя часть. В данном примере рассматривается изделие из труб круглого сечения, но для этой цели могут использоваться трубы квадратного или прямоугольного профиля.
Ходовые винт и гайка М16.
Вороток, предназначенный для придания перемещения ходовому винту. Для его изготовления используется пруток с гладкой поверхностью или арматура периодического профиля.
Передняя и задняя опоры, с помощью которых неподвижный наружный кожух фиксируется на основании.
Два отрезка прямоугольной трубы, которые в готовом изделии будут выполнять функции зажимных губок.
Стопорные гайки М16 и М18.

К торцу трубы большего диаметра приваривают фланец, в центральное отверстие которого вваривается гайка М16.
К торцу трубы меньшего сечения также приваривают фланец с отверстием, предназначенным для движения ходового винта.

На небольшом расстоянии от края ходового винта приваривается гайка М18.
Конец ходового винта с приваренной гайкой пропускают через трубу меньшего сечения, а затем через фланец. Стопорная гайка при этом прижимается к внутренней стороне фланца. Между внутренней гайкой и фланцем устанавливают шайбу.
На конец ходового винта, выступающий снаружи фланца, надевают шайбу и навинчивают гайку М16, привариваемую впоследствии к ходовому винту.
Смонтированный мобильный узел вставляют в трубу большего диаметра, вкручивают второй конец ходового винта в гайку второго фланца.
Для соединения ходового винта с воротком на его конец, выступающий со стороны подвижного узла, приваривают гайку, в которую пропускается вороток.
Куски профильных труб, которые будут выполнять функцию губок, приваривают – один к подвижной трубе, другой – к стационарной.

Сварные швы в готовой конструкции зачищают, изделие окрашивают специальной эмалью, повышающей коррозионную стойкость стали, используемой для изготовления.

ЧИТАТЬ ДАЛЕЕ: Беседка для дачи — 125 фото идей успешных проектов садовых беседок

Чертеж самодельных тисков

При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.

Самодельщики используют разные виды древесины или металлопрокат.

Деревянная конструкция

В составе изделий из дерева используют металлические элементы:

винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
гайка. Ее подбирают под имеющийся зажимной винт;
крепежные элементы используют для придания жесткости.

По исполнению устройства могут быть:

стационарными тисками, размещаемые постоянно на одном месте;
переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.

Порядок изготовления

Тиски слесарные своими руками следует начать сооружать с опоры. Она выступает в качестве основания для инструмента. Для изготовления опоры лучше всего подходит достаточно толстый стальной лист. Из металла необходимо вырезать пластину подходящего размера. Для фиксации на верстаке в пластине делается несколько отверстий.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Для изготовления внутреннего узла необходим швеллер. Этот узел служит для крепления передвижной губки. Швеллер крепится к основанию сварочным соединением. Большинство остальных неподвижных деталей также будут монтироваться на швеллер сваркой.

Далее нужно изготовить внешний узел тисков. Он служит для фиксации неподвижной губы. Наружная часть изготавливается из листовой стали согласно сделанным или скачанным чертежам.

Опорой для гидронасоса будет служить задний узел конструкции. Для его изготовления следует применять толстую сталь, поскольку он будет подвергаться довольно высоким нагрузкам.

После этого посредством УШМ и наждачной бумаги шлифуется подвижный узел. Нужно добиться идеальной гладкости поверхностей, а затем сварить детали.

В готовую конструкцию монтируется гидравлический цилиндр. Он должен опираться на неподвижный узел с одной стороны, а с другой присоединяется к подвижной, обеспечивая её движение. Для возврата в открытую позицию следует установить мощную пружину, сбросив давление цилиндра.

Обратите внимание!

Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Для изготовления губ нужно применять материал максимально высокой прочности. Именно на губы оказывается самая высокая рабочая нагрузка

Важно качественно выполнить сварку, чтобы детали были соединены надёжно и в процессе эксплуатации не было люфтов

Для фиксации самих губ к подвижному и неподвижному узлам используются винты или саморезы. Затем можно зашлифовать оставшиеся детали и покрасить готовые тиски в желаемый цвет.

По фотографиям и схемам можно ориентироваться, какими должны получиться тиски своими руками в домашних условиях, видео поможет наглядно ознакомиться с процессом изготовления конструкции.

Основание и механизм передвижения

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм. Основание в сборе

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

Заключительный этап, покраска. Изделие готово.

Классический вариант самодельных настольных тисков

Из великого множества слесарных тисков, рекомендуемых к изготовлению своими руками, мы выбрали вариант наиболее близкий к классической схеме, но по некоторым параметрам превосходящий тиски заводского изготовления.

По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:

стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще); 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта; стальные уши от какой-нибудь крупногабаритной емкости; 2 изношенных токарных резца; пруток для воротка, в данном случае кусок арматуры; винт или шпилька, соответствующего прутку диаметра, и 2 гайки; 2 шайбы, диаметром, соответствующим диаметру ходового винта; винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм; мощная пластина для крепления ходового винта.

Slesarnye-tiski-16

Slesarnye-tiski-17

Slesarnye-tiski-19

Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.

Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.

Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.

Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.

Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.

Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.

За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.

Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Главная » Инструменты и оборудование » Ручной инструмент

Слесарные тиски

Приспособление для фиксации деталей и заготовок перед обработкой ручным или электроинструментом. Устанавливаются на стол или верстак и крепятся болтами в основании. По конструкции могут быть стуловыми или параллельными, стационарными или поворотными, с шириной губок от 45 до 200 мм. В среднем ширина фиксируемой детали, что определяется ходом подвижной губки, составляет 140 мм.

Параллельные тиски могут иметь стационарную или поворотную конструкцию с возможностью вращения вокруг оси на 60° и более. Стационарные модели тисков дешевле и используются для работ в одном положении. Своё название они получили благодаря параллельному движению подвижной губки относительно неподвижной части. Тиски оснащены накладными губками из инструментальной стали, основание выполняется из чугуна или стали, подвижные элементы – из углеродистой стали.

Стуловые тиски являются устаревшим типом конструкции, но продолжают применяться в быту и ремонтных мастерских. Своё название получили благодаря тому, что фиксировались на основание в форме стула. Представляют собой конструкцию состоящую из основания и поворотного диска, которые по центру соединяются винтами. На корпусе, как правило, имеется наковальня. Ширина губок составляет от 90 до 180 мм. Достоинствами данной конструкции являются простота и прочность, быстрый разжим губок и возможность фиксации длинных деталей.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления. Конструкция состоит из:

пластина из стали минимум 3 мм., но можно гораздо толще;
швеллер наружный и внутренний (120 и 100 мм.);
ушки из стали;
резцы токарные 2 штуки;
небольшой отрезок арматуры (прут для ворота);
гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
шайба (2 штуки) одного диаметра с ходовым винтом;
пара винтовая 335 мм;
для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Нужны губки для тисков

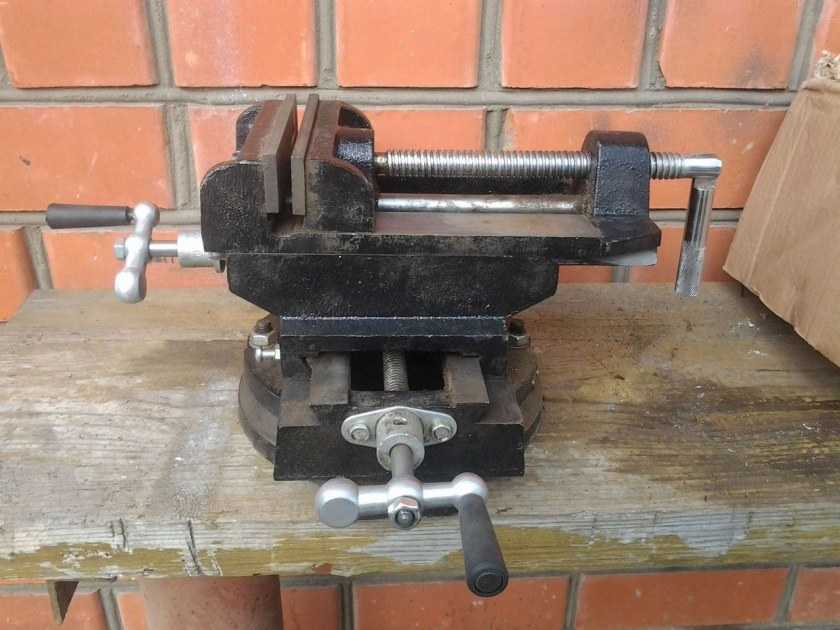

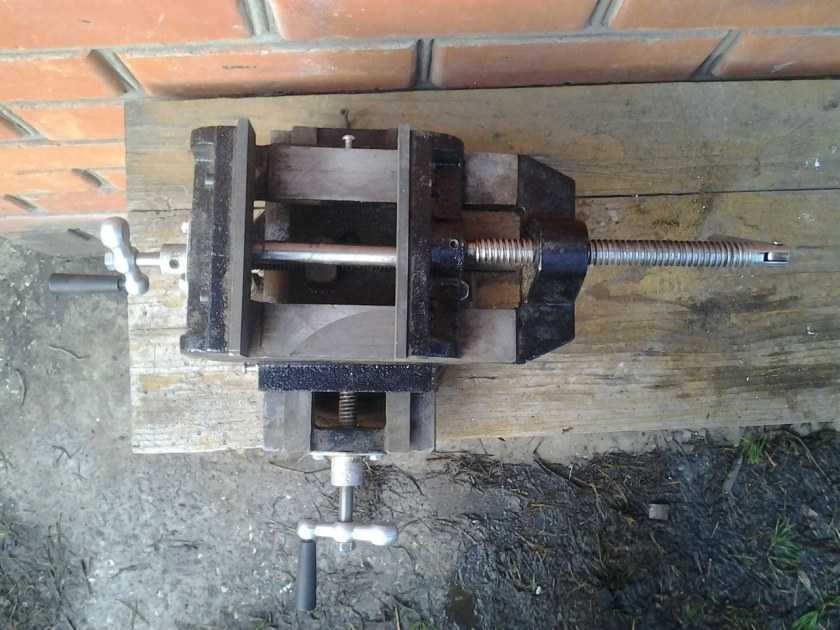

Добрый день всем! Не получается найти губки для тисков 140мм. У кого есть, предложите.

у фрезеровщиков есть

Электросваркой свари полосу металлическую в несколько раз, да сделай самостоятельно

Mutru4 , Это понятно, что у них есть.

LexxLexx , Халтура если честно.

Kolbenschmid , . В смысле? К губкам тисков предъявляются какие-то особые требования? При минимальных усилиях результат будет неотличим от оригинала.

LexxLexx , Вот эту работу халтурой не назовешь. Сварить из полосы( Увы увольте

Kolbenschmid , -Пилите! Пилите,Шура!Пилите!Они золотые. )))) Эти губки вам дороже новых тисов обойдутся ))) Вы, случаем, не Зенит-Арену строите?

Как минимум твёрдость. Полоса , что продаётся на рынках – Ст3

Тиски своими руками в домашних условиях

Итак, для примера выбраны тиски слесарные своими руками из швеллера, уголка и пластины. Материал – сталь неопознанной марки (теоретически Ст5). В качестве ходового винта и гаек использованы б/у изделия из старой сантехнической задвижки.

Крепление – сварка, резать металл будем болгаркой.

Как сделать самодельные тиски:

отрезать кусок швеллера нужной длины, подобрать к нему две пластины из толстой листовой стали для крепления ходового винта. Одна ставится в конце участка, другая – примерно в середине;
из пластины толщиной не менее 3 мм (лучше 5…8 мм) вырезается деталь-основа. Дополнительно из уголков и пластины делаются три детали (для сварного держателя);
соединить держатель с опорной пластиной можно с помощью сварки или болтов. Ниже представлен вариант с отверстиями под болты. К опорной пластине крепится ходовая гайка
из уголка и пластины выполняются зажимные губки. Скрепить детали можно сваркой или болтами. Если планируется использовать самодельные тиски для сверлильного станка в том числе для работ с ударными нагрузками, от сварки лучше отказаться – при таком воздействии сварной шов может разойтись;
остается только смонтировать зажимные губки на тисках из швеллера (чертежи показывают, где именно лучше закрепить детали) и установить металлический стержень в отверстие на конце ходового винта. Он будет играть роль рычага для поворота винта и, соответственно, перемещения подвижной губки. Чтобы стержень не вылетал из отверстия, на конце его контрят гайкой.

По желанию можно усилить конструкцию губок, приварив к ним дополнительные элементы – косынки.

Если сталь подвержена коррозии, лучше после окончания всех работ покрасить самодельные тиски для сверлильного станка. Своими руками сделать это можно с помощью кисти, поскольку краскопульт или валик в этом случае неудобны. Окрашиваются тиски в разобранном виде.

На губки с внутренней, рабочей стороны можно дополнительно прикрепить накладки из алюминиевого рифленого уголка – это улучшит сцепление между поверхностями.

В видео более детально рассказано, как сделать тиски в домашних условиях своими руками.

Столярные тиски для верстака

Для столярных и плотницких работ вполне подойдут деревянные тиски. Им придётся воспринимать значительно меньшие нагрузки, чем при работе с металлом.

Материалы и инструменты

В качестве исходных заготовок можно взять три бруска сечением от 40×40 мм² до 60×60 мм² и длиной 250 – 300 мм. Размеры определяются из требований к величине будущих деталей. Ещё нужен ходовой винт с гайками, подойдёт покупная шпилька с резьбой М10 – М12. Для основания можно использовать лист фанеры толщиной 10 – 12 мм и размером 300×500 мм. В качестве крепежа потребуются саморезы диаметром 6 мм и длиной не менее 40 мм.

Инструменты обычные столярные и плотницкие: ножовка по дереву, рубанок, дрель.

Практические рекомендации

При неудовлетворительном функционировании прибора можно составить аналогичную конструкцию из металла. Необходимо приобрести стальные пластинки следующих размеров: 30 х 30 см и 20 х 10 и на 3 см. Также следует запастись болтами и шпильками, о которых сказано ранее.

В боковых частях недвижимых губок просверливаются дырки для болтов, потом устройство нужно собрать. Чтобы самостоятельно произведенный механизм был зафиксирован максимально крепко, необходимо на основе зафиксировать пазы и сделать проемы для закрепляющих болтов.

Изготовленный самостоятельно прижимный механизм будет служить длительный период и поможет осуществить многие задумки.
