Паяльник своими руками

Подготовка жала, монтаж нагревателя

Теперь было необходимо изолировать жало от нихрома. Для этого был использован кембрик из стеклоткани. Он был одет на медную жилу примерно до середины, после чего зафиксирован по краям тонкой медной проволокой. Стоит отметить, что концы её удалять не нужно – они должны торчать примерно на 4-5 см. В дальнейшей работе это нам пригодится.

«Чехол» из стеклоткани зафиксирован при помощи тонкой медной проволоки

Поверх стеклоткани была намотана тонкая нихромовая проволока, вымеренная по длине ранее, её концы скручены с медными жилками, расположенными вначале и в конце кембрика. Результатом стал полноценный нагревательный элемент, способный повысить температуру жала до необходимой.

Здесь стоит отметить, что чем больше будет длина жала от нагревателя до рабочего края, тем дольше будет происходить повышение температуры. При небольшой мощности блока питания и слишком длинном жале паяльника возможно, что устройство и вовсе не достигнет рабочей температуры. Но здесь можно поэкспериментировать и рассчитать всё так, чтобы в итоге получилось некое подобие паяльной станции, которая имеет меньшие рабочие температуры для работы с микросхемами и иными SMD-элементами.

Нагревательный элемент готов, можно приступать к завершающему этапу изготовления паяльника

Схема сборки импульсного устройства для пайки

Подобный вариант сборки – это импульсный прибор. Этот тип отличается тем, что его нагрев происходит очень быстро. После включения в сеть кончик нагревается примерно за 5 секунд. Степень его нагрева такая сильная, что им сразу можно плавить олово.

Необходимые составляющие для сборки такого паяльника в домашних условиях:

• медный кабель 0,2 см;

• небольшой рабочий трансформатор;

• преобразователь от лампы дневного света с мощностью 30–40 Ватт.

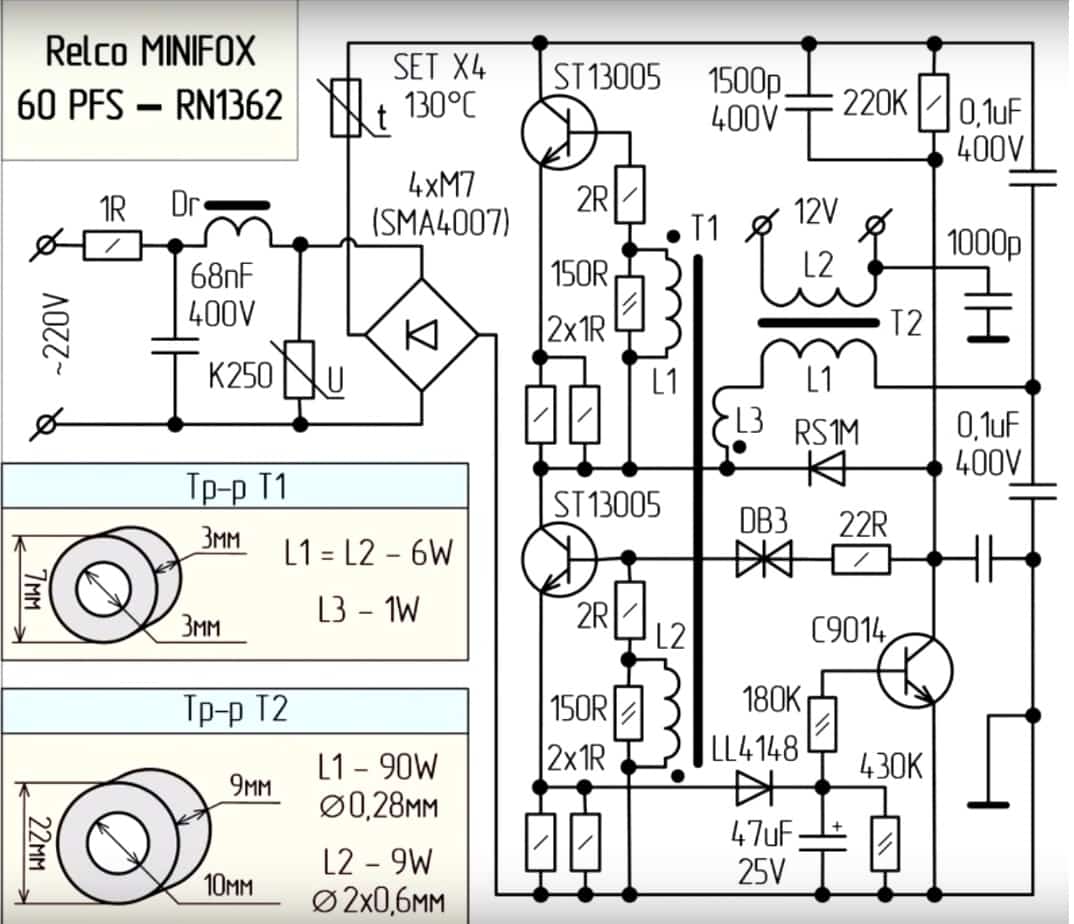

Сама схема представлена ниже:

Все, что указано на схеме левее трансформатора TR1, входит в состав преобразователя дневной лампы, поэтому разбирать и переделывать его не потребуется.

Если трансформатора у вас не оказалось, то изготавливаем его собственноручно. Берем ферритовое кольцо от старого использованного трансформатора. Следует учитывать, что размер кольца должен быть достаточным, чтобы произвести намотку. Производим намотку следующим образом:

  • 100-200 витков из проволоки 0,5 мм
  • виток из проволоки 0,3 см

Непосредственно к вторичной обмотке закрепляется кончик устройства.

Для корпуса подойдет небольшая пластмассовая коробочка. Следите за тем, чтобы жало не соприкасалось с плавкими элементами.

Это три самых простых способа, как сделать паяльник своими руками.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:


Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания

С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку

Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату

Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку

На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки

Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу

Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.


Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник:

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

  1. способность выдерживать повышенную температуру;
  2. мощностью от 2 до 160 Ватт;
  3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

  • Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
  • Нарежьте резьбу на корпусе чашечки.
  • Проволоку согните в кольцо.
  • Изготовьте плату из текстолита и припаяйте к ней провода.
  • Кольцо и проволоки припаяйте к резистору.
  • Закрепите жало в подготовленном отверстии.
  • Положите изоляцию;
  • Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

  • Для работы с электронными элементами — 40-60 Вт.
  • С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.
  • Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.

Паяльники бывают разной мощности, работают от разного напряжения

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

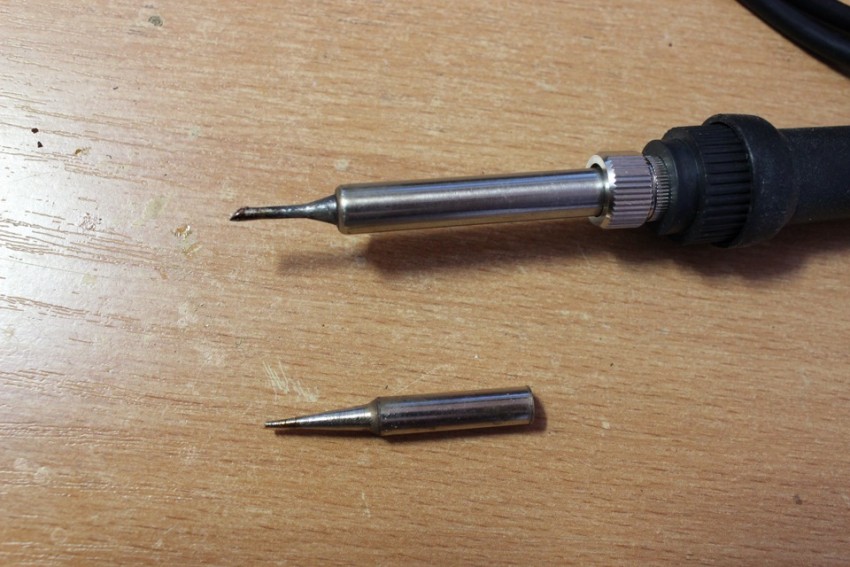

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

  • Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
  • Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
  • Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

  • довести до рабочей температуры;
  • прикоснуться к канифоли;
  • расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Как спаять без паяльника с помощью экстремальных способов нагрева

Раскаленное железо

На открытом пламени, например – газовой горелке, или просто в костре, нагревается металлический предмет. Подойдет толстая скрепка или гвоздь. Размер выбирается исходя из толщины спаиваемого материала. Импровизированное жало раскаляется докрасна, затем прижимается к подготовленному месту пайки.

Припой должен быть заранее размещен в рабочей зоне. За один раз качественно пропаять не удастся, поэтому процедуру следует многократно повторить.

На этом видео демонстрируется простой способ пайки проводов с помощью обычной свечки.

https://youtube.com/watch?v=9el9PikObQY

Солнце и лупа

Концентрируя солнечные лучи при помощи увеличительного стекла, можно создать точку с температурой до 600 градусов. Этого вполне достаточно для расплавления припоя, при выполнении нескольких условий. Во-первых – лупа должна быть зафиксирована, поскольку нестабильная точка концентрации солнечной энергии необходимой температуры не создаст. Во-вторых – эта величина (600 градусов) только теоретическая.

При нагреве материала с хорошей теплопроводностью (в нашем случае медного провода), тепло будет моментально рассеиваться. Тем не менее, лупа диаметром 8-15 см вполне пригодна для экстремальной пайки. Разумеется, при наличии солнца и безоблачного неба. Наибольший эффект достигается в полдень.

Короткое замыкание

Такой способ применяется при соединении одножильной электропроводки, для улучшения контакта в скрутке. Основан он на метоле точечной сварки. Можно использовать обычный автомобильный аккумулятор.

ВАЖНО! При коротком замыкании возникает ток большой величины, измеряемый сотнями ампер.

Поэтому кабели, которыми производится подача напряжения, должны быть большого сечения

При работах необходимо соблюдать осторожность

Подойдут провода для «прикуривания», которыми автомобилисты оживляют севший аккумулятор. Чтобы припаять провод без паяльника с помощью аккумулятора, необходимо кратковременно приложить клеммы к скрутке на расстоянии 1-2 см. Время контакта должно быть не более 1 секунды.

Иначе можно повредить аккумулятор и расплавить спаиваемый провод. Место соединения предварительно обрабатывается флюсом, и на него кладется кусочек припоя.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт. Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:

  • Резистор с характеристиками: сопротивление 20 Ом, мощность 7 Ватт.
  • Текстолитовая пластина для изготовления удобной ручки.
  • Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. Второй должен быть тоньше, для удобства пайки микросхем маленьким жалом.
  • Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  • В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки.
  • Со второго торца сверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  • Все элементы стержня нужно собрать в одно целое, как показано на фото.
  • Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  • Из текстолитовой пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод.
  • К выводам нагревателя необходимо подключить шнур для питания.
  • Готовый самодельный паяльник скручивается и проверяется.

Видео инструкция по изготовлению простейшего электроприбора

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Электроизолирующая часть

Чтобы нихромовая нить и другие контакты не замыкались, нам нужно подготовить специальную изолирующую смесь. Для этого нам понадобится тальк и силикатный клей. Добавляйте тальк в силикатный клей и постепенно перемешивайте, нам нужно добиться консистенции жидкой сметаны.

1 этап создания

На металлическую основу паяльника необходимо надеть трубку из меди. Поверх трубки наносится слой в 1 миллиметр изолирующей смеси. Теперь нужно плотно намотать 30 см нихромовой нити 0.2 мм. Оставшиеся концы выведите в стороны для подключения питания в дальнейшем.

2 этап создания

Теперь нанесите слой изолирующей массы поверх созданной обмотки их нихромовой нити. Возьмите рукоятку из дерева и просверлите отверстие, оно должно быть больше диаметром чем наш нагревательный элемент.

Затем смажьте отверстие клеем с тальком и вставьте нагревательную часть. После этого паяльник отправляется на просушку в теплое место на 12 часов.

Осталось установить 2 батарейку на корпус и подсоединить все наши части. Первым делом установите батарейки и соедините проводку от батареек с выключателем.

От него уже соединяем с одним концом нихромовой проволоки, после этого другой конец подключаем к другому контакту питания.

Такой паяльник может проработать на одних батарейках часа 2, а это довольно хороший результат. Этот паяльник довольно простой и при необходимости можно осуществить самостоятельный ремонт паяльника, а это большой плюс. Мы думаем, что статья была интересной для вас, желаем вам успехов в сборке!

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Тонкая оловянная проволока – вот, что нужноОблудить провода такой паяльник сможет без проблемГотовая спайка – не хуже, чем заводским устройством

Какие трубы подойдут именно вам

Чтобы выбрать полипропиленовые трубы необходимо знать:

  • условия, в которых трубы будут эксплуатироваться;
  • давление жидкости в системе и ее температуру;
  • необходимую пропускную способность изделия, которая определяет рабочий диаметр.

Полипропиленовые трубы имеют специальную маркировку, зависящую от назначения изделия.

  • PPH – вентиляция, холодное водоснабжение.
  • PPB – системы холодного водоснабжения, отопление.
  • PPR – системы горячего и холодного водоснабжения, отопление.

Трубы с маркировкой PPR – универсальны. Поэтому наиболее востребованы. Они имеют высокую устойчивость как к высоким, так и к отрицательным температурам.

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Из зажигалки

Если под рукой нет резисторов, то попробуйте паять с помощью обычной зажигалки.

Этот способ считается самым простым и доступным. Для его реализации нужны:

  • действующая зажигалка;
  • кусок тонкой медной проволоки;
  • скотч либо кусок пластыря.

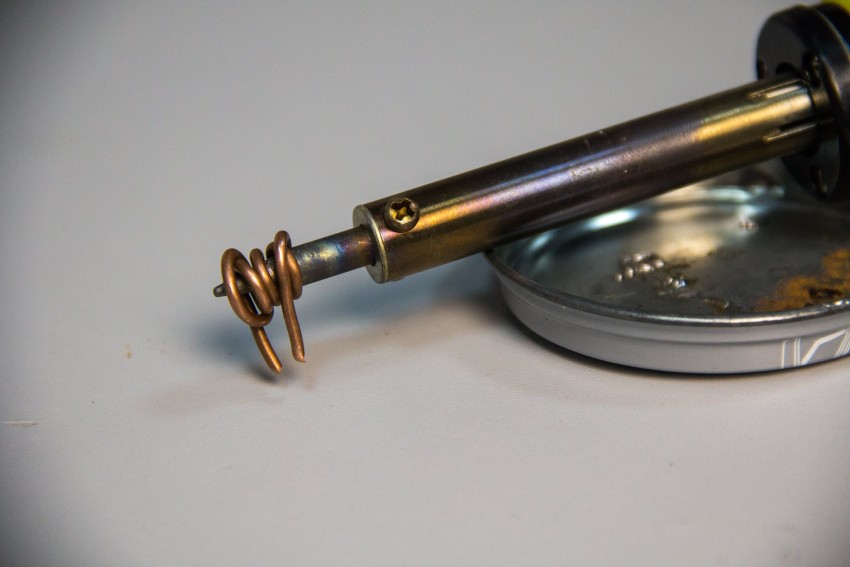

Согните проволоку пополам и сформируйте на конце ступенчатый изгиб. Разместите эту конструкцию таким образом, чтобы изгиб располагался над горелкой, а язычки пламени попадали на проволоку. Примотайте импровизированное жало к корпусу зажигалки.

Мини-паяльник готов. Крутите колесико, нагревайте жало и приступайте к пайке. Как только медная проволока остынет, снова нагрейте ее и продолжайте работу.

Окончательная сборка паяльника с питанием от 12 В

Для финального этапа сборки понадобились ещё 2 куска тонкого термостойкого кембрика. Они были одеты на «усы» тонких медных жил, к которым присоединён нагревательный элемент. Свободные их концы были скручены с проводами, идущими от гнезда питания. Уже после я подумал, что неплохо было бы установить на ручке небольшой тумблер, который позволит отключать подачу напряжения на нагреватель, не вытаскивая блок питания из розетки или гнезда в рукоятке паяльника. Но это уже частности. Если кто-либо из читателей будет собирать такое устройство, стоит иметь в виду такую возможность.

Скручиваем провода максимально плотно – контакт должен быть хорошим

Простая пайка проводов

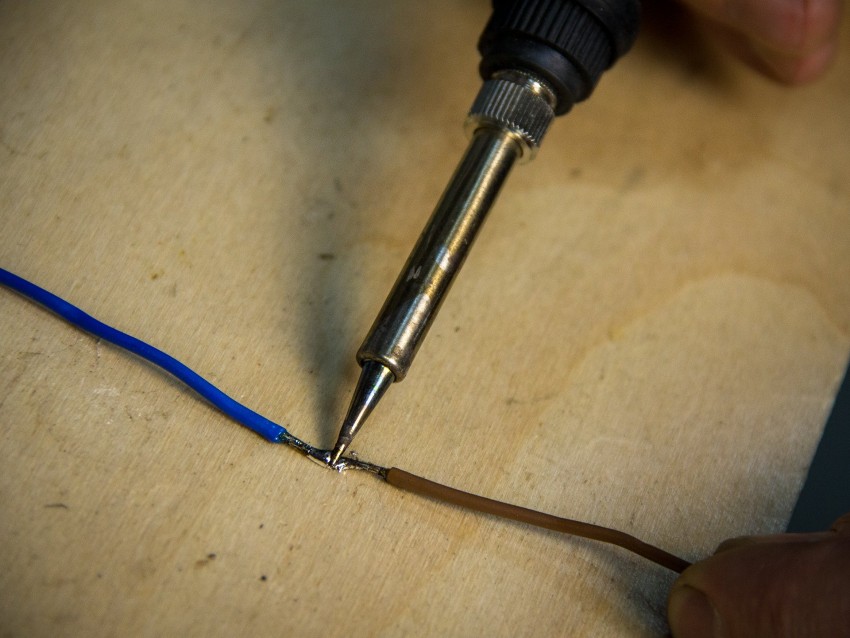

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Изготовление паяльника из резистора

Простое миниустройство для пайки мелких деталей делают из простого резистора. Для его изготовления потребуется следующее:

  • отечественный резистор (25 Ом/ 2 Вт);
  • небольшая деревянная планка;
  • два куска медной проволоки в ПВХ оболочке;
  • сетевой адаптер или аккумулятор шуруповёрта на 12 вольт.

Сборка:

  1. Один из выводов сопротивления будет служить жалом. Его зачищают и оставляют длину 1 см.
  2. Второй конец резистора должен быть не короче 1,5 см.
  3. Передний колпачок радиодетали оборачивают оголённым кольцом одного из отрезков медного провода.
  4. Через 50 мм на проводе делают петлю и фиксируют её шурупом на деревянной рейке.
  5. Очищенный от изоляции кончик второго отрезка припаивают к длинному выводу резистора.
  6. Свободные концы проводов зачищают и присоединяют к 12 вольтовому источнику питания.
  7. Жало минипаяльника разогревается до температуры плавления припоя через несколько минут.
  8. Деревянную рейку используют как рукоятку паяльника.


Минипаяльник из резистора

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
