Как выкопать траншею под водопровод быстро и правильно

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности.  То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

Кабель АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Кабель ВБбШв

ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.

Кабель ПвБШв

Так же для почвы с нормальным показателем кислотности подойдут электрокабели  ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность,  солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность.  Более мощные кабели стоят дороже, но и служат намного дольше.  Если учитывать трудоемкость укладочных работ,  предпочтение лучше отдать специальным кабелям: ААП2л, АСБ,  АПвВГ, АСПл,  АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ,  ААШв и т. д. В районах вечной мерзлоты  для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Траншеекопатель для мотоблока своими руками

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.Приспособьте свой мотокультиватор для копания траншей

Преимущества траншеекопателей

Траншеекопатель для мотоблока характеризуется следующими преимуществами:

1. Высокой производительностью и механизацией труда.
2. Маленьким объемом извлечения и обратной засыпкой.
3. Мобильностью, способны доставить оборудования в любое место.
4. Маневренностью, могут работать в ограниченных площадью местах.
5. Края и стенки траншеи получаются ровными, создается при этом удобство для прокладки коммуникаций.
6. Возможностью увеличения глубины, можно получить траншеи необходимой глубины.
7. Длительностью срока службы.
8. Простотой конструкции.
9. Безопасностью при эксплуатации – подвижные части защищены от случайного контакта с рабочими.
10. Универсальностью.

Приспособление измельчает вынесенный грунт, поэтому не требуется разбивка крупных комьев.

Самодельный траншеекопатель, приспособленный к мотоблоку, справляется с любым типом почв, оставляет срезы аккуратными. Разрушенный грунт не осыпается в образовавшуюся выемку.

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

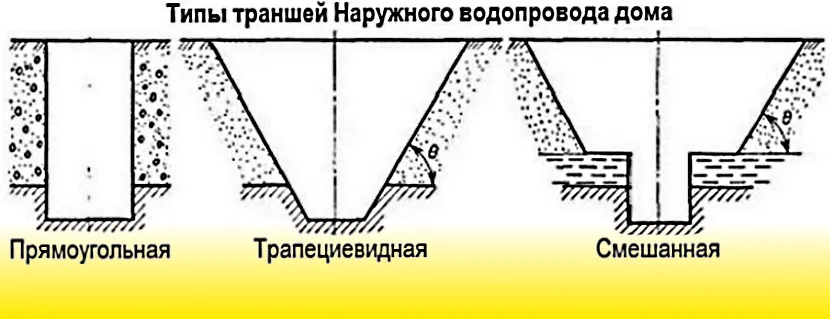

Типы водопроводных траншей Источник ibb.co

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Трапециевидная.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Ручная копка траншеи Источник ivbb.ru

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

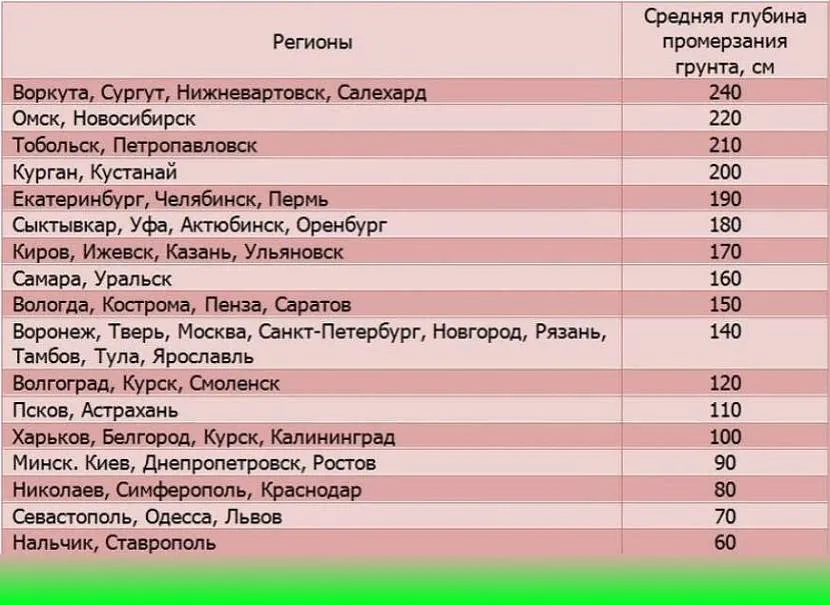

Таблица средних глубин промерзания грунта по городам СНГ Источник izchegopostroit.ru

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

• Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
• Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

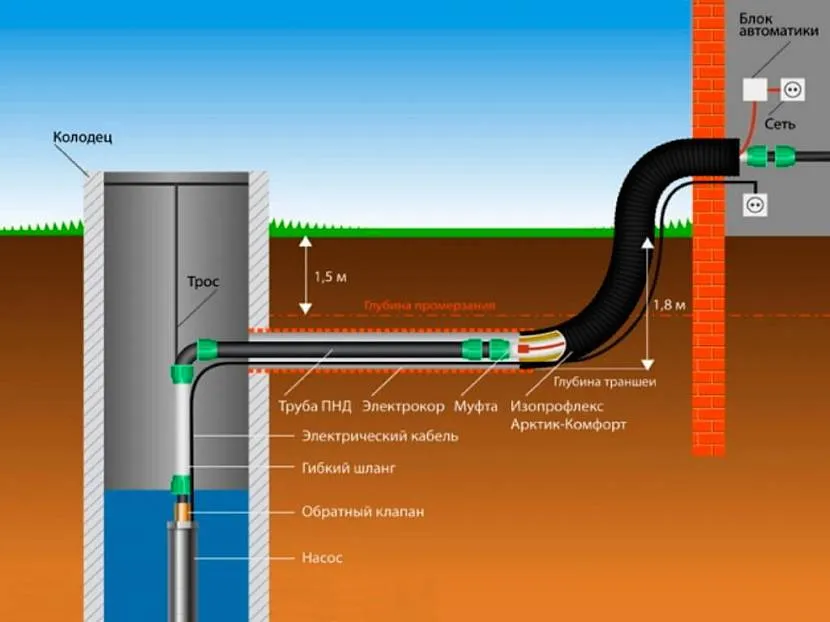

Схема прокладки водопровода с греющим кабелем от колодца Источник aquacop.ru

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

• выкапывания канав и ям;
• снятия уже непригодного дорожного покрытия;
• вырезания грунта;
• подготовки земли к посадке;
• проведения разрыхлительных работ;
• мелиорации;
• работ с заливкой фундамента;
• дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

• могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
• оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
• компактные конструкции могут использоваться вблизи фундаментов;
• возможность регулировки глубины рытья траншей;
• возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

• посадке деревьев;
• вырезании блоков почвы;
• разрыхлении грунта;
• снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Как самому сделать траншеекопатель для мотоблока?

Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

• наличие режущей системы;
• продуманная силовая установка;
• соответствие мотоблоку, с которым будет использоваться;
• приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

• болгарка;
• сварка;
• лопата отвальная;
• дорожные дисковые фрезы;
• защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:

1. Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
2. На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
3. Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
4. Оборудование крепится к агрегатам с помощью специальных сцепок.

Важно выбирать именно дисковые фрезы, которые обеспечат эффективное рытье траншеи. Используя траншеекопатели, конструктивно объединенные с мотоблоками, можно с легкостью выполнить необходимые земляные работы практически без затраты сил

При этом экономятся время, средства и силы работника.

Траншеекопатели для мотоблока — заводской и самодельный?

Те времена, когда траншеи приходилось рыть лопатой вручную, стремительно уходят в прошлое. Сегодня уже не только на стройках и в промышленном производстве, но и в частном секторе предпочитают переложить этот тяжелый труд на плечи специальных механизмов. Промышленность для этой цели сначала сконструировала мощные экскаваторы, а затем сделала следующий шаг и начала выпуск траншеекопателей – приспособлений, относящиеся к классу экскаваторных механизмов, но значительно компактнее и маневреннее неповоротливых экскаваторов. С развитием минитехники – мотоблоков и минитракторов — просто обречен был появиться на свет и специальный траншеекопатель для мотоблока.

Виды траншеекопателей

Существует два вида траншеекопателей:

• Траншеекопатель, составляющий единое целое с мотоблоком;
• Навесные траншеекопатели.

Первый вид – это специальная техника, используемая в первую очередь профессиональными дизайнерами для внедрения в жизнь своих решений по обустройству ландшафта, а также коммунальными службами для прокладки коммуникаций. Помимо выкапывания траншей, такая техника может быть полезной:

• При посадке деревьев;
• При демонтаже старого дорожного покрытия;
• Для вырезания блоков из почвы.

Наиболее популярные модели этого вида: Barreto 912HM, Laski TR50, Sable /BS/50/, Ground Hog T4.

Второй вид – заводское навесное оборудование, с помощью которого можно без труда выкопать неглубокую траншею. Устанавливается оно на обычный тяжелый мотоблок. На нашем рынке это оборудование представлено траншеекопателем Trenck It производства компанией Quick Attah.

При помощи специальных соединительных муфт можно укомплектовать траншеекопателем любую модель мотоблока торговых марок Yanmar, Bobcat, Case, John Deere.

Траншеекопатель своими руками

Заводской траншеекопатель для мотоблока стоит недешево, да и с большинством популярных в нашей стране торговых марок мотоблоков он несовместим. Но славянские народы всегда славились своими Левшами и Кулибиными. Сейчас уже невозможно найти того человека, которому первому пришла в голову простая мысль: если от мотоблока работает картофелекопалка, выкапывая из земли картошку, то можно эту картофелекопалку модернизировать, чтобы вырытая ею канава получалась глубже обычной борозды, и сделать из нее канавокопатель.

Благодаря этому ленивцу, не захотевшему рыть траншею вручную, сегодня практически каждый хозяин мотоблока, имеющий в своей домашней мастерской сварку, болгарку и умелые руки, может изготовить себе навесной самодельный траншеекопатель.

Изготавливать траншеекопатель для мотоблока лучше всего, взяв за основу дорожную фрезу ЭЦ-1800. По своему конструктивному решению этот механизм больше всего подходит для решения поставленной задачи. Комплектовать можно с мотоблоком мощностью не менее 8 л.с. Рабочим органом служат 2 дорожные фрезы.

Бар с двумя фрезами крепиться на передней подвеске, а на заднюю подвеску крепиться отвальная лопата для удаления с канавы разрушенного фрезами грунта. Для соблюдения техники безопасности во время работы на режущие диски и цепную передачу в обязательном порядке устанавливаются защитные кожухи.

Принцип работы простой: сначала включаются диски фрезы и, вращаясь, формируют выруб траншеи, затем включается привод ходовой части мотоблока. Как только агрегат начинает двигаться, отвальная лопата начинает выбирать разрушенный фрезами грунт и выкидывать его наверх, на кромку траншеи.

Глубина копания у такого приспособления – до 35 см., а производительность – до 25 м/час. Немного, но все же лучше, чем махать лопатой.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

Схема: прокладка электрокабеля

1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.

Техника безопасности и последовательность действий

Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

1. Необходимо наметить расположение будущей прокладки кабеля, учитывая следующие правила:

• Расстояние от большого дерева до кабеля – более 1000 мм.
• Расстояние от кабеля до фундамента какого-либо здания – 600-800 мм.
• Нельзя прокладывать кабель в тех местах, где предполагается повышенная нагрузка на грунт (например, парковка, дорога, пашня, место будущего строительства). Такие места нужно обойти.
• Пересечения трассы с другой инженерной сетью или другим кабелем необходимо исключить.
• При расположении двух параллельных кабелей, следует выдержать дистанцию 10 см. Когда кабеля пересекаются, то они должны расположиться на расстоянии более 15 см друг от друга и должны быть защищены футлярами длинной 2 м.
• Бронированный кабель необходимо укладывать, обязательно заземлив броню.

2. Подготовка траншеи. Удобнее всего оборудовать специальный канал для коммуникаций, который можно в любой момент открыть, и устранить возможную неполадку. Если это невозможно, тогда роют траншею глубиной 80-90 см, очищают ее от различных камней, осколков, кирпичей и прочих предметов, способных повредить оболочку кабеля.

3. Засыпка песчаной подушки. Толщина песчаной подушки около 10-15 см. Довольно тяжело равномерно заполнить траншею по всей длине, но толщина песка не должна быть меньше 5 см. Песок для подушки следует использовать самый обыкновенный, карьерный.

4. Подготовка кабеля. Начать ее следует с внимательной проверки внешней оболочки кабеля. Если обнаружились дефекты – их следует устранить сразу. Далее при помощи омметра или обычного тестера проводится проверка на замыкание между токопроводящими жилами и броней.

Важно! Кабель должен изначально быть цельным. Он не может состоять из двух и более кусков. Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

5. Защита кабеля. Строгого правила укладывания в траншею кабеля только в защитной трубе нет. Есть рекомендация защитить кабель футляром в тех местах, где это необходимо. Но лучше всего использовать дополнительную защиту в виде ПНД гофрошланга. Сверху на нее одеваются футляры и трубы, которые следует установить в местах пересечения трассы с дорожками и дорогами, различными коммуникациями, там, где возможен контакт с большим деревом или бетонной плитой, и где глубина траншеи не достигает 50 см.

6. Укладка кабеля в траншею. Главное условие – никогда не класть кабель в натяг и использовать следующие знания, как проложить свободно кабель под землей. Футляры размещаются в намеченных местах, а если где-то понадобился еще дополнительный футляр, его можно сделать из асбоцементных труб, разрезав вдоль и уложив в необходимое место, одев на кабель.

7. План расположения. На этом этапе необходимо составить и зарисовать в масштабе точный план расположения трассы со всеми измеренными расстояниями: от выходов кабеля и поворотов траншеи до столба, угла здания или крупного дерева. Не лишней будет пометка на стене здания в месте входа кабеля в землю.

8. Засыпка песком. Не менее 10 см. Если кабель выступает, его можно зафиксировать деревянным колышком, а затем присыпать.

9. Засыпка грунтом. Толщина 15 см. Грунт должен быть без крупных твердых предметов. Утрамбовать можно ногами.

10. Укладка сигнальной ленты. Нужно следить за тем, чтобы середина ленты шла именно над кабелем. Также следует проверить наличие предупредительной надписи по всей длине ленты. Лента применяется взамен традиционно применяемой защиты кирпичом.

11. Окончательная засыпка грунтом. Грунт со временем осядет, поэтому его лучше сразу насыпать побольше.

12. Окончательная проверка сопротивления изоляции кабеля. Теперь необходимо проверить еще и на замыкание между кабелем и землей. Необходимо произвести всю работу с самого начала, если таковое обнаружится.

Подземная прокладка кабеля на даче

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей прекрасной дачи.

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке

Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче

Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Затяжка проводки в трубу – непростое дело, если нет опыта. Как правило, для гладких труб используют стальную проволоку, которую проталкивают от одного конца трубы до другого. За счёт собственной упругости проволока, не сгибаясь, проходит на всю длину защиты, после чего к ней прикрепляют конец кабеля и вытягивают проволоку обратно

Тянуть надо осторожно, без рывков и излишнего усилия. Крепить кабель следует прочно, чтобы он не оторвался во время процедуры, и не пришлось повторять её сначала

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Обслуживание дна колодца

Каждый колодец требует постоянного ухода. Независимо от типа колодца и способа обустройства его дна мы настоятельно рекомендуем проводить его чистку не реже, чем один раз в год. Мы на практике постоянно наблюдаем за теми преимуществами, которые дает такой ответственный подход:

• Дебит колодца остается стабильно высоким на протяжении всего эксплуатационного срока
• Качество воды не снижается с течением времени, что положительно сказывается и на работе насосного оборудования, позволяет экономить и рациональнее использовать системы водоочистки
• Не происходит сильного заиливания, поэтому работы по очистке занимают намного меньше времени
• Мы своевременно обнаруживаем опасные изменения – возникновение трещин в осиновом щите, кольцах

Если колодец стоит на плывуне, на дне установлен осиновый щит и отсыпан усиленный фильтр, то контролировать его состояние мы рекомендуем дважды в год.
