Способ быстро заменить графитовые щётки для болгарки

Виды неисправностей электрической и механической части дрели

Неисправность электрической части проявляется в виде отсутствия вращения двигателя, т.е. когда нет никаких признаков включения двигателя (гудение, вибрация и т.д.). Если ударная дрель не включается, а патрон легко проворачивается рукой, то можно смело говорить о неисправности электрической части. То же самое можно утверждать, если отсутствует регулировка скорости или реверс вращения. Об ожидаемой неисправности в электрической части говорит искрение при работе дрели. Временные перебои в работе дрели, посторонний шум тоже могут указывать на электрическую цепь.

Наиболее часто неисправность в электрической части объясняется износом контактных щеток. Если они сточились на 40%, то может наблюдаться искрение и сбои в работе. При большем износе щеток электродвигатель просто не включается. Порядок определения виновника неисправности в электрической части рекомендуется следующий (по мере доступности). Вначале тестером определяется целостность шнура (кабеля). Затем проверяется работа пусковой кнопки (выключателя) и целостность пускового конденсатора. Потом извлекаются и проверяются контактные кнопки. В конце определяется целостность обмоток двигателя.

Схема патрона дрели.

Явным признаком неисправности в механической части является заклинивание вала дрели. Если патрон не удается прокручивать рукой, а при этом слышно гудение электродвигателя при включении, то причина кроется в поломке редуктора или подшипника. Наиболее частой причиной неисправности в механической части становится разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Неисправность в механической части может вызвать периодические сбои в работе (временную остановку) дрели, гудение, скрежет и недостаточную скорость вращения вала. В перфораторах неисправность в механической части может убрать ударное движение бура.

Наконец, неисправность может проявиться в патроне дрели. Так, могут возникнуть сложности в снятии сверла, когда кулачки не разводятся из-за поломки в зацеплении внутри патрона. Иногда неисправность проявляется в виде прокручивания патрона относительно вала дрели. В этом случае неисправность возникла в зоне крепления патрона на валу.

Как заменить щетки дрели

При проведении строительных работ вы заметили, что у дрели упала мощность. Первое о чем думает человек – это придется тратиться на новую покупку. Однако чаще всего причина в щетках, которые и нужно заменить.

Что такое щетка

Щетка электродрели – это часть цепи, которая проводит ток на включение электродвигателя. Щетки бывают нескольких типов, основные – это графитовые, щетки круглые угольные и угольно-графитовые.

Графитовые щетки имеют длительный срок эксплуатации, но поскольку графит очень твердый материал, притирка не идеальна и может пострадать коллектор. Угольные щетки недолговечны, но имеют идеальный контакт с коллектором.

Необходимые инструменты

Молоток с деревянной рукояткой. Фото КовкаПРО

Качество ремонта во многом зависит от правильно выбранного инструмента. Оптимальным вариантом для замены шестерен в УШМ необходимо иметь следующий:

  • набор отверток, а лучше шуруповерт;
  • плоскогубцы для снятия стопорных колец;
  • набор гаечных ключей;
  • во время замены изношенных шестерен приходиться выпрессовывать подшипники, где без специальных съемников трудно обойтись;
  • в некоторых случаях при их отсутствии разборка деталей с посадкой на прессовую посадку может быть выполнена металлическими, деревянными, резиновыми молотками с применением специальных надставок;
  • для сборки редукторного узла после замены шестерен технологическую операцию запрессовки лучше всего выполнять на прессе — это гарантирует качественную сборку;
  • слесарные тиски с возможностью применить мягкие губки — далеко не последнее приспособление при ремонте редуктора болгарки.

Что это?

Данные комплектующие изготавливаются путем смешивания сажевой субстанции с графитом и другими связующими компонентами – отвердителями. Такая смесь является хорошим проводником электрического тока.

В «тело» каждой щетки монтируется медный провод без обмотки, к свободному краю которого припаяна пластина индивидуальной конфигурации. Провод находится внутри пружины, которая упирается одним краем в щетку, а другим — в эту пластину. Пружина оказывает свободное прижимающее действие, и щетка плотно прилегает к коллектору во время его вращения.

В иных ситуациях можно наблюдать появление искр в районе расположения щеток. Данный факт сопровождается характерным звуком искрения и запахом жженого графита. Если искрят щетки на болгарке – это признак неисправности ее узлов. В таком случае нужно провести диагностику прибора.

Устройство электродвигателя и принцип работы

Принцип работы электродвигателя основан на взаимодействии проводника с током, находящегося в магнитном поле.

Магнитное поле создает статор.

Главным элементом его конструкции для двигателя постоянного тока служит постоянный магнит, для переменного тока – обмотка возбуждения. Ротор (якорь) имеет собственную обмотку, на которую при помощи щеточно-коллекторного узла подается напряжение. Взаимодействие магнитных полей заставляет ротор вращаться.

Коллектор состоит из набора контактов, представляющих собой медные пластины, расположенные непосредственно на роторе. Миканитовые или слюдинитовые манжеты выполняют роль изоляторов для каждого отдельно взятого контакта. Графитовые щетки – скользящие контакты прижатые к коллектору.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

  • повреждение кабеля питания на входе в УШМ;
  • износ или деформация угольных щеточек;
  • неисправная кнопка запуска;
  • короткое замыкание или же обрыв статора;
  • короткое замыкание или обрыв ротора;
  • износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Почему на УШМ сгорают щетки

Кроме искрения, часто владельцы электроинструмента сталкиваются с тем, что горят щетки на болгарке. Отличается это явление от искрения тем, что происходит быстрый износ основной части элемента. Сразу после установки новых элементов, происходит их износ уже сразу при первом применении электроинструмента. Предстоит разобраться, почему же горят щетки на болгарке.

Главная причина скрывается не в самих щетках, а в коллекторе. Если на коллекторы выпадают или истираются ламели, то это приводит к увеличению нагрузки. Эту нагрузку испытывают графитовые элементы, которые при включении болгарки, начинают быстро изнашиваться — этот процесс ускоренного износа называется сгорание. Элементы в прямом смысле горят по причине прохождения большого тока. Многие называют этот процесс истиранием, но в действительности щетки быстро стереться от механического воздействия не могут. Причиной сгорания является сильное искрение, в результате чего графит в прямом смысле попросту сгорает.

Причины, почему горят щетки на болгарке, следующие:

  1. Выпадение или износ медных ламелей коллектора. Как выглядит износ ламелей коллектора, показано на видео. В материале также показано, как можно попытаться устранить такую неисправность

https://youtube.com/watch?v=FE7xJhLJErY%3F

Есть также такое понятие, как круговой огонь. Возникает это явление при больших толчках тока якоря, например, при перегрузках, коротких замыканиях, а также при снижении напряжения сети. Круговой огонь проявляется при повторных зажиганиях дуги. Повышение нагрузки и даже короткого замыкания возникает при использовании болгарки для пиления древесины. При обработке древесины происходит зажим режущего диска, тем самым возрастает ток в 15-25 раз от номинала. Чаще всего причинами сгорания элементов является коллектор, поэтому если за месяц пришлось сменить 2-3 пары щеток, значит, пора провести диагностику электроинструмента.

https://youtube.com/watch?v=wgklou5abVk%3F

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Interskol выполняется в следующем порядке.

  • Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  • Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  • Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  • Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  • Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.

Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.

На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
Также открутите винты, удерживающие подвижный кожух пилы.
Отсоедините оба защитных кожуха от электропилы.
С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.

Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.

Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
Выкрутив крепеж, разъедините оба узла.
В отсоединенной части корпуса двигателя вы увидите катушку статора.
Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.

Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Пила не набирает мощность

Если во время использования агрегата вы заметили падение его мощности, то сначала рекомендуется проверить уровень напряжения в сети. Иногда даже незначительное его падение может негативным образом сказываться на мощности электроинструмента.

Также потеря мощности может наблюдаться при износе подшипников якоря либо подшипника редуктора. В таком случае будут слышны посторонние шумы, ранее не свойственные данному агрегату. По их локализации можно определить, где находится проблемный подшипник — в редукторе или двигателе. Для замены подшипников потребуется разобрать дисковую пилу. Как это сделать, было описано выше.

Если во время работы агрегата посторонних шумов не слышно, а двигатель все равно плохо развивает обороты и мощность, то обратите внимание на его коллектор. Обычно на нем можно увидеть круговую искру (огненное кольцо)

Это может происходить из-за межвиткового замыкания катушки якоря либо накопления грязи между ламелями коллектора.

Раскройте корпус двигателя и внимательно осмотрите коллектор (место, по которому скользят электроды щеток). Он состоит из параллельно расположенных полосок (ламелей). Между ними имеется небольшой зазор. Когда этот зазор забивается токопроводящей графитовой пылью, образующейся при износе щеток, то между ламелями происходит короткое замыкание, и появляется горящее кольцо вокруг них.

Проблема решатся заменой изношенных щеток и прочисткой зазоров между ламелями с помощью зубной щетки, ваты и спирта, с последующей полировкой пластин мелкой наждачной бумагой.

В некоторых случаях падение мощности может вызвать неисправная кнопка пуска. Если проверка тестером подтвердила ее неисправность, то деталь следует заменить на новую, так как она не подлежит ремонту.

Горят щетки

Сильное искрение из-под щеток вызывается чрезмерным их износом, когда пружина уже не может прижимать электроды к коллектору с требуемой силой. Чтобы заменить щетки, нужно отсоединить крышку двигателя или извлечь их через специальные отверстия в корпусе двигателя (зависит от модели электропилы).

Причины

Причин того, что щетки на болгарке сильно искрят и изнашиваются, может быть несколько:

  • неисправность или повышенный износ самих щеток;
  • нарушение плотности контакта между ними и пластинами коллектора;
  • ухудшение прижимного действия пружины щетки;
  • пробой между ламелями коллектора;
  • осевое биение якоря вследствие износа подшипника;
  • короткое замыкание в обмотке якоря;
  • внесение конструктивных повреждений в механизм во время ремонта.

Перечисленные выше причины являются следствием неправильной эксплуатации болгарки или плохой сборки ее узлов.

Для того чтобы избежать появления искр в районе щеток, следует соблюдать правила безопасного использования УШМ.

  • Не включать при повышенной влажности, выраженных перепадах напряжения в сети, попадании грязи в щеточный блок, загрязнении воздухопроводных решёток в корпусе.
  • Не допускать перегрева двигателя, нагрузки, замедляющей вращение механизма в момент работы.
  • Не использовать маломощную болгарку для пиления «тяжелых» материалов.

Проверка элементов электрической части

Выключатель (пусковая кнопка) и регулятор скорости вращения в дрели обычно совмещены. Регулирование скорости производится путем нажатия на кнопку с разным усилием. Вначале следует проверить наличие напряжения на входной и выходной клемме кнопки. Если сигнал отсутствует, то надо снять аккуратно корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После этого следует проверить опять наличие напряжения. При отсутствии сигнала кнопку следует заменить новой. Причиной может стать нарушение электрического контакта с проводом. В этом случае провод следует припаять.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа егоколлектор,материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

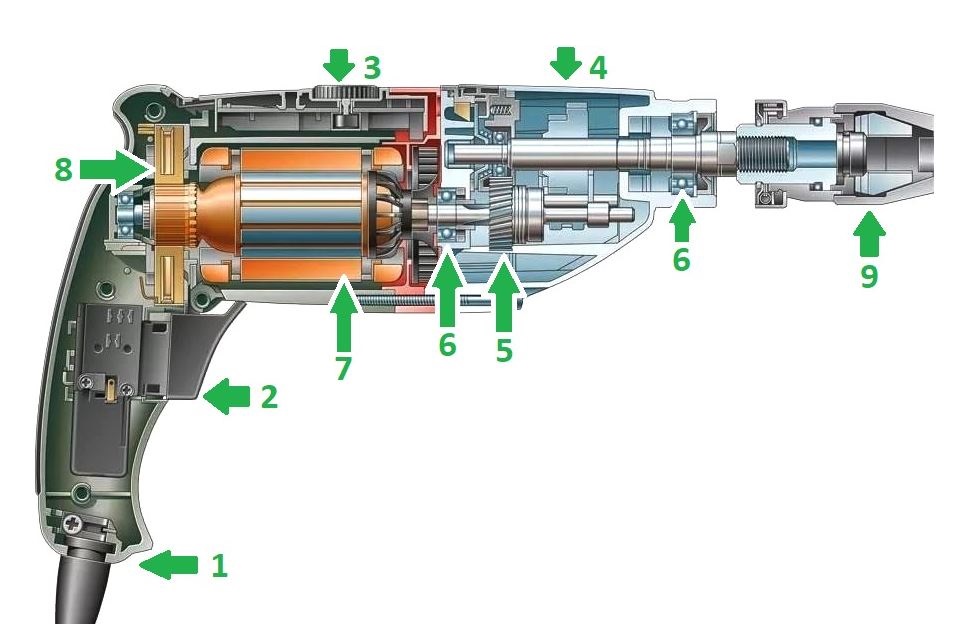

Типовая конструкция дрели

1. корпус и сетевой шнур;

2. клавиша с блоком включения – может быть оборудована

переключателем реверса (регулятором скорости);

3. регулятор скорости вращения вала (или переключатель реверса);

4. корпус редуктора – выполняет несущие функции для вращающихся

5. шестерни и механизм редуктора;

6. подшипники вала патрона и якоря двигателя;

8. щеточный узел электродвигателя;

9. патрон с механизмом удержания сверла или фрезы.

Дрель никогда не ломается вся целиком: выходит из строя один из элементов. Разобравшись в конструкции и взаимосвязи узлов электроинструмента, легче будет локализовать неисправность.

Причины искрения

С практической точки зрения важно, чтобы коммутация происходила без значительного искрения у контактных поверхностей щеток, так как сильное искрение портит поверхность коллектора и щеток и делает длительную работу машины невозможной. Причины искрения на щетках можно подразделить на механические и электромагнитные. Причины искрения на щетках можно подразделить на механические и электромагнитные

Причины искрения на щетках можно подразделить на механические и электромагнитные.

Механические причины искрения большей частью связаны нарушением контакта между щеткой и коллектором. Такие нарушения вызываются: 1) неровностью поверхности коллектора, 2) плохой шлифовкой щеток к коллектору, 3) боем коллектора, если он превышает 0,2 – 0,3 мм, 4) выступанием отдельных коллекторных пластин, 5) выступанием слюды между коллекторными пластинами, 6) заеданием щеток в щеткодержателях (тугая посадка), 7) вибрацией щеток (нежесткость токосъемного аппарата, плохая балансировка машины, слишком свободное расположение щеток в щеткодержателях с зазорами более 0,2 – 0,3 мм, слишком большое расстояние между обоймой щеткодержателя и коллектором – более 2 – 3 мм и так далее). Искрение может быть вызвано также неравномерным натягом щеточных пружин, несимметричной разбивкой щеточных пальцев и щеток по окружности и другими причинами механического характера.

Электромагнитные причины искрения на щетках связаны с характером протекания электромагнитных процессов в коммутируемых секциях

Обеспечение достаточно благоприятного протекания этих процессов является важной задачей при создании машин постоянного тока, в особенности крупных

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

https://youtube.com/watch?v=W-k9JyxuWik%3F

Причинами сильного искрения щеток на болгарках являются следующие факторы:

  1. Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
  2. Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
  3. Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
  4. Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
  5. Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
  6. Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
  7. При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
  8. Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
  9. При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
  10. Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
  11. Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
  12. Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
  13. Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

https://youtube.com/watch?v=JhnK8Mi2syY%3F

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

  • размер;
  • геометрическая форма;
  • марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

  • К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
  • В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
  • Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
  • Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Замена щеток на болгарке

Одним из самых популярных домашних электроинструментов, по праву считается болгарка.  В один прекрасный момент щетки начинают стачиваться и их необходимо заменить.  Верный признак износа щеток это нарушение звука работы электродвигателя болгарки.  Также если присмотреться, то через вентиляционные решетки виден сноп искр и чувствуется неприятный запах.  При появлении первых признаков износа щеток их необходимо  срочно заменить. Оттягивая момент замены, вы рискуете угробить коллектор, что равносильно покупке нового якоря для болгарки.

Итак, прежде всего, необходимо определиться с технической возможностью замены щеток.

Тут у нас два варианта:

1.  На некоторых моделях  по бокам болгарки есть две маленькие крышки которые держаться на двух винтах.  Необходимо их просто открутить  и заменить сгоревшие щетки.

2.  В большинстве моделей, что бы заменить щетки, болгарку необходимо разобрать.  Ниже смотрим поясняющие фотографии разборки маленькой болгарки и читаем инструкцию по замене щеток.

Смотрим внимательно на рукоятку электроинструмента и ищем крепежные винты.  В нашем случае рукоятка болгарки состоит из двух частей, но встречаются модели, где рукоятка просто вытягивается в сторону сетевого шнура.  Разобрав рукоятку,  ищем месторасположение щеток, которые  находятся в специальных щеткодержателях.

Конструкция щеткодержателей  может быть разная, но в любом из них щетку необходимо отключить от общей электрической цепи болгарки.  Для этого снимаем наконечники и изучаем конструкцию щеткодержателя.  В некоторых случаях щетка просто вытаскивается.  В рассматриваемой нами болгарке щеткодержатель откидывается, и после этой процедуры вставляем щетку.



Не  у каждого из нас есть возможность найти подходящие по размеру щетки, но голь на выдумки хитра.  Если вы не нашли  родные щетки то возьмите приблизительно похожие на них, главное что бы они были чуть больше.  При помощи напильника доводим  их до нужного размера, главное не торопиться, что бы не сточить лишнего.   Если у щеток разные наконечники, то обрезаем поводок со старой щетки и прикручиваем его на новую.

После всех этих манипуляций собираем болгарку в обратной последовательности.

На заметку:  Если вы уже разобрали свою болгарку то  продуйте её компрессором от пыли, также посмотрите, в каком состояние коллектор якоря.  При работе с сильно изношенными щетками на коллекторе могут возникнуть царапины, которые можно устранить при помощи  нулевой наждачной бумаги.

Вывод

Конструкционно болгарки отличаются друг от друга, поэтому методика замены щёток может немного отличаться от базовых способов, описанных выше. Но общие черты всё же просматриваются:

  1. Щётки находятся рядом с задней рукояткой или тем местом корпуса, которое предназначено для удержания инструмента.
  2. Наиболее распространённые конструкции графитовых щёток: с пружиной и без неё.

Первый тип конструкции предполагает упрощённый способ замены, ведь он имеет и провод, и контактную пластину, и прижимную пружину.

Беспружинные щётки требуют чуть более трудоёмкого процесса замены, ведь фиксирующая пружина крепится на корпусе и она более жёсткая, а провод крепится в отдельном месте при помощи штекера.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
