Катушка для провода своими руками

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.
Себестоимость изделия составит 1.5-2 тысячи рублей.

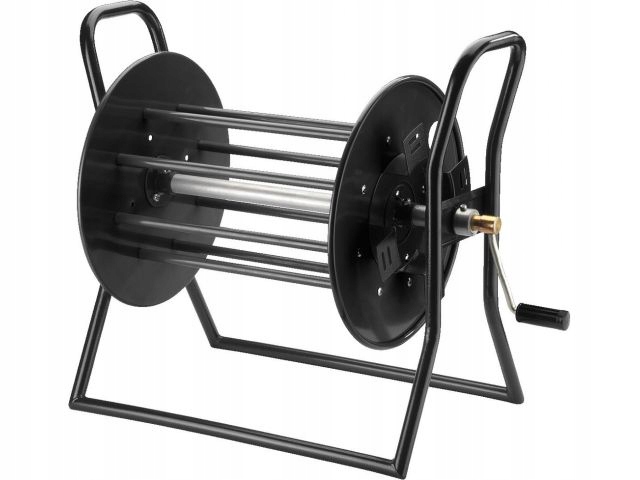

Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

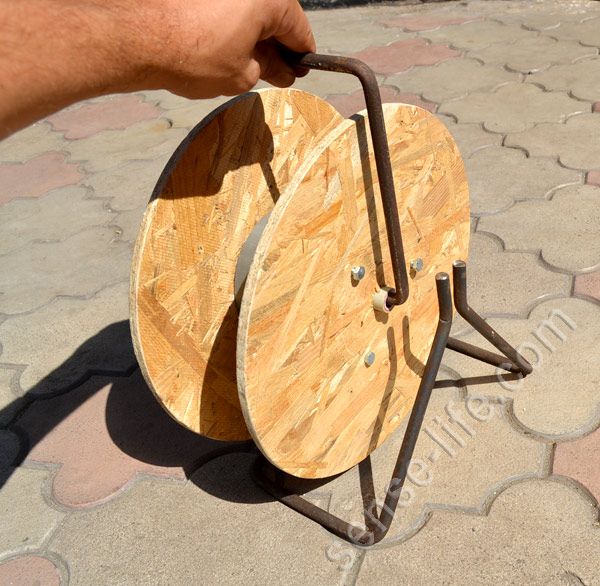

Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

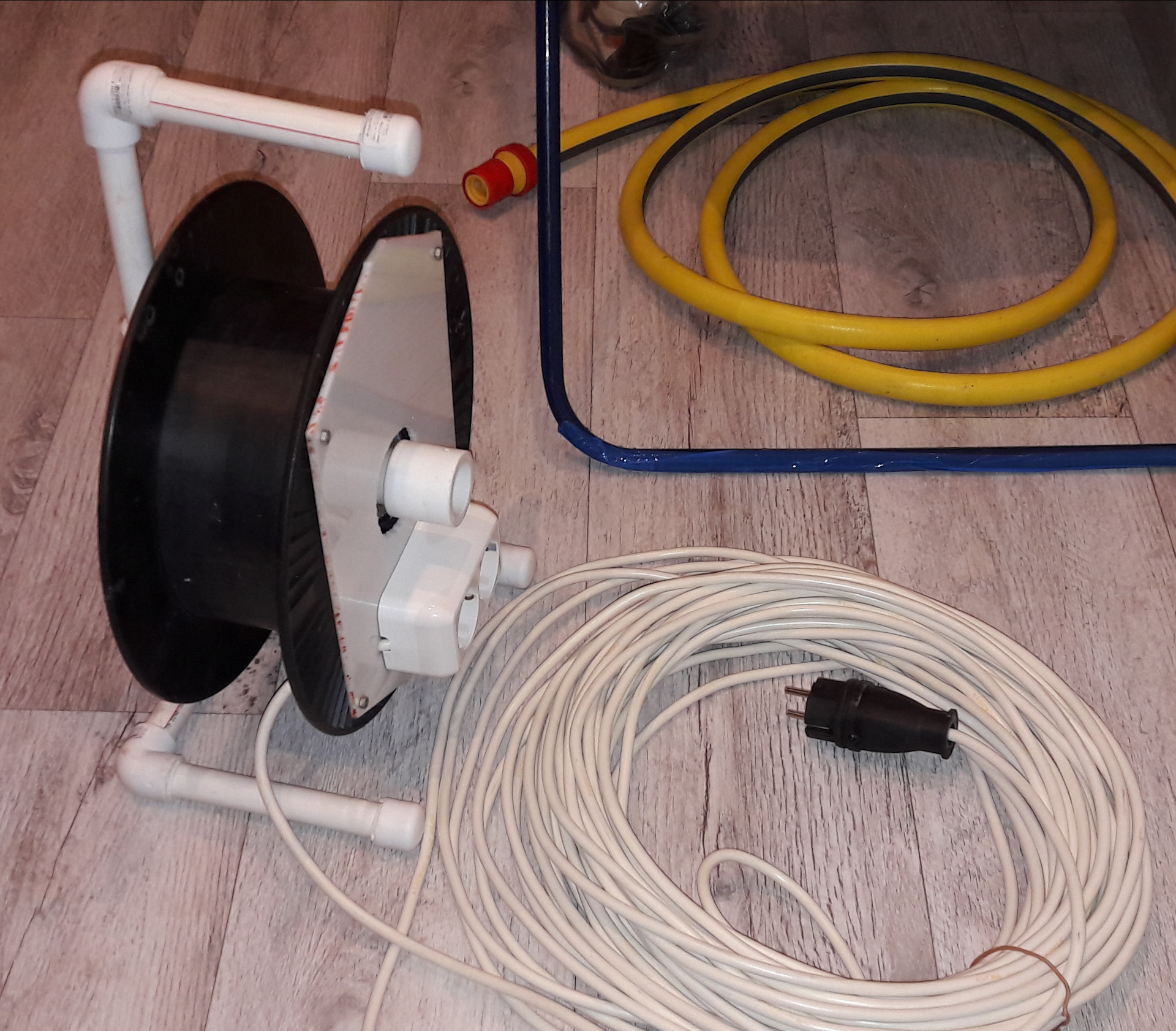

Изготовление держателя из трубок

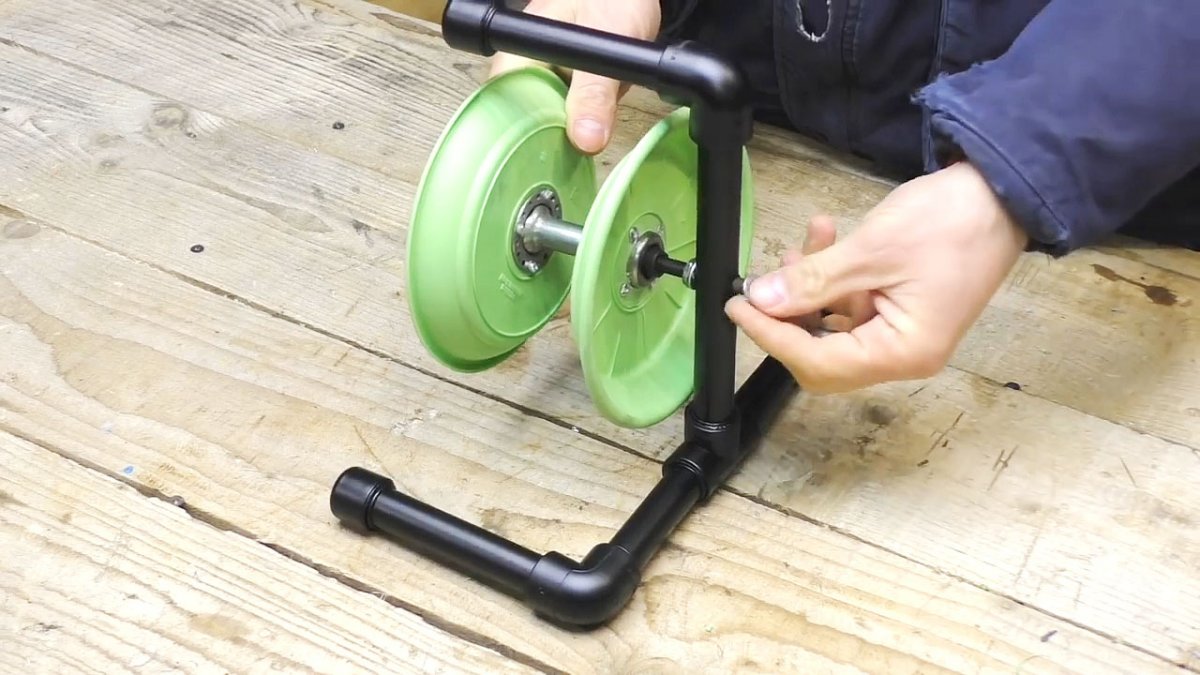

На втором этапе делают подставку для катушки из полипропилена. В наличии должно быть устройство для пайки труб, без которого нельзя смастерить катушку для удлинителя своими руками из полипропилена. Ход работы:

Делают прямоугольную нижнюю раму, устанавливающуюся на землю. Собирают ее из пластиковых деталей, уголков и тройников. На удлиненной части припаивают тройник в центре, чтобы свободный выход направлялся вверх. Прикрепляют вертикальную стойку, чтобы она оказалась выше барабана, к которой в середине также приделывается тройник, только выход должен направляться горизонтально внутрь рамы. В это отверстие пайкой монтируют горизонтальную трубку – это ось для вращения катушки.
Вверху вертикальной стойки горизонтально закрепляют ручку из трубки. На торцах ставят мебельные заглушки. Надевают барабан на втулку из полипропилена и на краю фиксируют клипсу.
В диске просверливают отверстие, с удлинителя снимают вилку и просовывают кабель через деревянный круг, чтобы розетка оказалась снаружи. Ее крепят к барабану саморезами. Вилку обратно устанавливают. К изделию шурупом прикручивают деревянный короткий стержень (ручку). Этой деталью будет проще наматывать провод.

Внимание! Лучше делать катушку для удлинителя своими руками по фото и чертежам

Какие канистры подойдут для поделок?

классифицируют по следующим параметрам

Объем – от 1-2 до 50-80 литров.
Форма. Канистры могут быть плоскими и скругленными, овальными, прямоугольными или квадратными в сечении, иметь ручку с крышкой.
Цвет. Пластиковые изделия чаще всего бывают белыми или полупрозрачными, также существуют канистры зеленого, синего, красного и иных оттенков.

Для создания декоративных предметов и практичных приспособлений подходят емкости из-под пищевых продуктов, воды, горюче-смазочных материалов, удобрений, иной жидкой продукции.

Перед тем, как начать мастерить поделку, желательно осмотреть канистру на предмет повреждений, тщательно очистить и обезжирить ее.

Как сделать удлинитель на катушке своими руками? – Справочник домашнего мастера

Практически каждый строитель или мастер ремонтник, который изо дня в день пользуется переносками, знаком с таким явлением, как появление узлов на кабеле. С ними вообще прямо мистика получается – один конец включен в розетку, к другому подключен перфоратор.

Несмотря даже на удаление этих двух концов друг от друга, практически всегда на переноске интересным образом появляются узлы – бороться с этим явлением невозможно. Они отсутствуют только в случае использования удлинителя на катушке – о нем и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.

org мы разберемся с вопросами выбора и самостоятельного изготовления такой прекрасной и удобной вещи, как удлинитель на катушке.

Удлинители на металлической катушке фото

Мастер-класс по созданию лебедя

Скульптуры птиц для украшения загородного участка нередко изготавливают из пластика. Представляем вашему вниманию небольшой мастер-класс по изготовлению лебедя из старой канистры.

Для этой цели потребуются емкости на 5 литров. Нужно разрезать изделие так, чтобы сразу была выполнена раскройка туловища, хвоста и длинной шеи.

Затем необходимо подготовить крылья из толстого картона.

Шею стоит обклеить газетами и скотчем, затем то же самое сделать для всей заготовки.

После нужно нанести слой из простых салфеток и обмазать будущую скульптуру гипсовым раствором.

По мере высыхания поверхности шлифуют, раскрашивают и украшают дополнительными элементами (например, глаза птицы можно сделать из цветных камней или стекла).

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Бывают ситуации, когда удлинитель короткий, а предмет подключения находится дальше чем длина удлинителя. Конечно, можно взять другой соединить их и подключить электронную технику. А если нет другого удлинителя и розетки поблизости, но есть освещение (электрический патрон лампы накаливания), то можно проявить смекалку. Возникают идеи удлинителя своими руками.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.
Рис. 1: разберите вилку
Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.
Рис 2. разделайте кабель
Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.
Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
Все эти процедуры проделайте и для второго конца провода.
Соедините концы провода с концами вилки и соберите ее.
Рисунок 4: подключите провод к выводу вилки

Рис. 5: соберите вилку

Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете.
Рис. 6: разберите блок розеток

Удлинитель на катушке своими руками

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками.

В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик.

Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Изготовление удлинителя на катушке

Теперь приступаем к изготовлению самой катушки

В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками.

Всё катушка готова.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.

Как выбрать хорошую лампу для гаража

Обычные лампы накаливания много жрут, и их приходится менять часто. К тому же корпус быстро нагревается и для переносок такие лампы совершенно не подходят. Другая история – современные светодиоды и люминесцентные лампы. Вопрос, какой вариант выбрать для переноски.

Люминесцентные лампы – достоинства и недостатки

Потребляемая мощность низкая, длительный срок работы, но к концу службы световой поток становится крайне низким, почти в два раза. Мерцание и снижение освещенности вызывает сильное напряжение глаз при работе в гараже, поэтому такие переноски использовать постоянно нежелательно. Они хороши тогда, когда переноска нужна исключительно для разовых работ.

Так как все эти светильники содержат компоненты ртути, то для лампы переноски их применять не желательно.

Лампы газонаполненные

Немного жрут электроэнергии, в пять раз меньше, чем лампы накаливания, но быстро снижается яркость. Срок службы – года три. Такие лампы лучше выбирать для замены обычных ламп накаливания, когда проще нормальный свет сделать в гараже, чем морочится с проводами и переносками.

Светодиоды

Выбирайте для гаража светодиоды с белым светом теплого спектра, цоколь E27,G13 – это самый экономичный и удобный вариант.

Лампы, которые для переноски использовать оптимально и варианты стационарного освещения:

если нужно сделать свет норм. во всем гараже, то выбирайте светодиодные лампы М-40/42 (пассаж). Это аналог люминесцентных ламп с защитой IP65. Эти светильники устойчивы к грязным работам в гараже – пыли и влаге. Мощность – 40 Вт;
для переноски надо подбирать светодиоды с углом освещения, который можно регулировать (до 75 градусов). Питание таких лампочек – от блока на 24В;
диоды Line Light с мощностью 14Вт быстро не греются и обеспечивают оптимальную локальную освещенность;
ленту из диодов для аварийного освещения можно запитать и от аккумулятора (12В). Выбирайте теплый белый спектр, такая лента (60 светодиодов) потребляет всего 4,8 Вт;
в переноске лампочку светодиодную лучше поставить типа «кукуруза» с белым светом;
люминесцентные лампы Осрам 4000к на 40вт в комбинации с Эпра на 57вт (на 40вт будет мало освещенности) — свет просто супер для покраски и смотровой ямы.

Другая история — фонарик прищепка. И руки свободны, и не надо возиться с углом освещения и проводами.

Предлагаем несколько вариантов простых и эффективных конструкций переносных ламп для гаража.

Как выбрать силовой удлинитель с учетом индивидуальных особенностей

Первое, на что будущему владельцу силового удлинителя стоит обратить внимание – сечение провода и его маркировка. Этот фактор напрямую будет влиять на возможную нагрузку, предельно допустимую для конкретного удлинителя

Провод с сечением 0,75 мм2 способен выдержать нагрузку до 6 А, что эквивалентно 1,3 кВт – такой кабель не выдержит нагрузки мощных инструментов и подойдет только для бытовых приборов;
Провод с сечением 1 мм2 выдержит нагрузку до 10 А, что эквивалентно 2,2 кВт – этот кабель выдержит напряжение от работы малых инструментов;
Провод с сечением 1,5 мм2 выдержит нагрузку до 16 А, что эквивалентно 3,5 кВт – профессиональная техника остается за пределами возможностей кабеля, но он оптимально подойдет для любых строительных инструментов личного пользования.

Последующие величины от 2,5 до 120 мм2 – оптимальные варианты для людей, чья карьера связана со строительством и ремонтом, в которых не обойтись без мощных инструментов и техники. Для того, чтобы определить, какое сечение кабеля будет идеальным для конкретного человека, помещения и задач, можно воспользоваться простой схемой подсчетов:

Подсчитать мощность всех электроприборов в квартире: величина получится внушительная, да и пользоваться всеми приборами сразу вряд ли кто-то станет, но верхний предел знать необходимо по технике безопасности;
Сложить предыдущую величину и сумму мощностей всех осветительных приборов в помещении. Конечная цифра будет отражать максимальный предел нагрузки. Например, показатель равен 10 кВт;
Воспользоваться таблицей ниже, отыскать нужное сечение, для показателя в 10 кВт можно выбрать кабель с медными жилами на 4 мм2 мощностью 380 В.

Сечение кабеля	Кабель с медными жилами		Кабель с алюминиевыми жилами
	220 В	380 В	220 В	380 В
1 мм	3	5.3	—	—
1,5 мм	3.3	5.7	—	—
2 мм	4.1	7.2	3	5.3
2,5 мм	4.6	7.9	3.5	6
4 мм	5.9	10	4.6	7.9
5 мм	7.4	12	5.7	9.8
10 мм	11	19	8.3	14
16 мм	17	30	12	20
25 мм	22	38	14	24
35 мм	29	51	16	—

Среди марок проводов чаще всего можно встретить ПВС варианты, хотя их характеристики далеки от идеальных. Выбрать марку провода в зависимости от потребностей поможет сводная таблица.

Марка кабеля	Допустимые температурные пределы	Рекомендации по эксплуатации	Срок службы
ПВС	От -25 до +40	Дубеет на морозе, поэтому использовать его лучше в теплые времена года. Кабель устойчив к солнечному свету и жаре	Более 6 лет
ПРС	От -40 до +40	Отличные технические характеристики для использования кабеля как внутри, так и снаружи помещения, выдерживает экстремальные температуры	Более 6 лет
КГ	От -40 до +50	Кабель не очень любит солнце, но отлично ведет себя в условиях полевых работ: ему не страшны изгибы и заломы	Около 4 лет
КГН	От -30 до +50	Кабель нужно беречь от солнца, но с прочими внешними проблемами он справляется на «отлично». Оптимальный ответ на вопрос, какой лучше купить кабель, если на него могут попадать искры и агрессивные химикаты, разъедающие оболочку	Около 2,5 лет
КГ-ХЛ	От -60 до +50	Кабель отлично показывает свои достоинства при отрицательных температурах, сохраняя гибкость, он не теряет электрических и механических показателей. Слабая сторона – солнечный свет, он не любит прямого попадания солнца	4 года

Как сделать удлинитель своими руками: необходимые материалы для изготовления переноски

Наверное, все заметили, что переноски бывают разные. Одни предназначены для подключения электроприборов, а назначение других освещение (лампа переноска).

В зависимости от того, какой вид переноски будете делать, вам могут понадобиться те или иные материалы. И так, из чего состоит электрическая переноска?

Перечень материалов необходимых для сборки удлинителя:

Провод;
Вилка;
Розетка;
Патрон.
Выключатель.

Провод нужен как для переноски с лампочкой, так и для переноски с розеткой. Лучше всего брать провод круглый ПВС, или же плоский ШВВП. При выборе кабеля главное выбрать его сечение. Будущие нагрузки кабеля будут зависеть от этой его характеристики. Вилка, тоже рассчитываются на определённую нагрузку, или же можно приобрести универсальную. Патрон можно купить керамический или пластиковый

Естественно обратите внимание на размер цоколя. Плафон на лампу можно сделать из подручных средств

Для удлинителя используют розетки, полностью закрытые со всех сторон. Розетки для переносок бывают одинарные, двойные и даже с шестью розеткам.

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

Пластмассовая канистра на 5 литров
ПВХ-труба диаметром 50 мм
Кусок оргстекла
Кабель сечением 1,5 мм, длиной 20 м
Выносная розетка и вилка
Болт М6 и пара гаек

Также потребуется:

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

back to menu

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

back to menu

Этап №2 – ручка для шпули

Подготовка рукояти

Вращение шпули будет осуществляться посредством ручки из оргстекла.

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

back to menu

Этап №3 – подготовка канистры

Размечаем и вырезаем

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

Высверливаем отверстия коронкой или вырезаем ножом.

back to menu

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

back to menu

Этап №5 – окончательная сборка

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

back to menu

Это интересно: Покраска мебели из дерева своими руками — рассмотрим подробно

Комплектующие для сборки электрической переноски

Чтобы собрать надежную переноску, нужно понимать для каких целей ее будут использовать, с учетом возможной перспективы. Например, сегодня мне понадобится подключить в нее сетевой шуруповерт мощностью 0.5 кВт, а завтра тепловую пушку мощностью 5 кВт. Понятно, что по мощности эти два устройства несоизмеримы и переноска электрическая должна быть готова выдержать такую нагрузку. Но если вы предоставляете не такой широкий спектр строительных услуг, и уверены что в работе будет использоваться простой электроинструмент (дрель, болгарка, перфоратор), то здесь можно обойтись самыми обычными комплектующими.

Для начала необходимо определиться с ожидаемой рабочей мощностью (желательно с некоторым запасом), так как от этого напрямую будут зависеть характеристики используемого провода, вилки и электрических розеток.

Если суммарная мощность подключаемых приборов будет порядка 2 кВт, то минимальное сечение провода который будет использован в качестве удлинителя должно быть 1 мм2. При этом электрическая вилка и розетки должны быть рассчитаны на рабочий ток 10 А.

Теперь предположим, что общая мощность всех подключенных к удлинителю приборов будет порядка 3 кВт. В этом случае необходимо использовать провод сечением 1.5 мм2 (максимальная нагрузка до 4.6 кВт), а электрические вилка и розетки должны быть рассчитаны на ток 16А.

Если суммарная нагрузка будет до 5 кВт то в этом случае понадобится провод с сечением не меньше 2,5 мм2 (максимальная нагрузка до 5.9 кВт). Но учтите что при такой нагрузке рабочий ток будет порядка 23 А и используемые вилка с розеткой должны быть соответствующими (рассчитанные на такой ток).

Итак, чтобы сделать электрическую переноску своими руками, понадобятся такие материалы:

-провод соответствующего сечения и длины;
-наконечники НШВИ для обжатия многожильного провода;
-разборная электрическая вилка;
-необходимое количество розеток (или блок розеток).

Из инструментов понадобятся:

-плоскогубцы;
-отвертка;
-пресс-клещи;
-приспособления для зачистки провода.

Ах да забыл упомянуть какой марки провод необходимо использовать для электрического удлинителя. Понятно, что удлинитель подвержен многочисленным перегибам во время работы. Его часто волочат по бетонному полу, во время транспортировки из одного объекта на другой постоянно скручивают и раскручивают.

Следовательно, здесь подойдет гибкий провод, имеющий хорошую изоляцию с многопроволочной жилой. К таким можно отнести ПВС. Провода ПВС отличаются хорошими показателями гибкости и качественной изоляцией, что позволяет без ущерба скручивать и раскручивать их в многократном порядке. Провода с монолитной жилой для этой цели не подходят.

Какое сечение провода выбрать для сборки электрической переноски? Если прикинуть по мощности подключаемого инструмента то для работы я буду использовать перфоратор 1.7 кВт, иногда попутно эл.дрель 1 кВт, плюс мелочевку: лампу, паяльник, зарядку для шуруповерта. Итого общая нагрузка не будет превышать 3 кВт. С учетом этой нагрузки необходим провод ПВС 3х1.5 мм2, мне этого вполне хватит. С сечением выбранного провода сохраняется запас по мощности, что позволит избежать перегрузок.

Подключать удлинитель к сети будем с помощью электрической вилки. В магазине я приобрел евро вилку разборного типа с заземляющим контактом. Лучше выбирать вилку с заземлением, которое может пригодиться и в переноске. Поэтому оптимальным решением при изготовлении удлинителя становится использование трехжильного провода, а также вилки и розеток, оснащенных заземляющими контактами.

Розетка, а точнее блок розеток с заземлением у меня остался после старых объектов. Такой блок можно приобрести в любом магазине электротехники.

Причем с таким количеством гнезд, который вам необходим (на две, три или четыре розетки). Также не обязательно покупать именно литой блок розеток. Переноску можно собрать и из одиночных розеток закрытого типа. Количество их тоже может быть сколько угодно.

Переноска из потолочного светодиодного светильника

Свет норм. под любым углом получается, если сделать переносную конструкцию из обычного светодиодного потолочного светильника за 300 рублей. Вырезаем корпус из любого пластика по размерам светильника, чтобы был устойчивым.

Снизу можно вырезать из жести и закрепить на болты или саморезы устойчивую ножку стойку.

В корпус крепим на клей светильник, по необходимости подрезаем края, чтобы улучшить адгезию. Осталось подключить провода и можно пользоваться.

Гараж — это не только место стоянки автомобиля. Это еще и мастерская, и место отдыха, и клуб по интересам. Потому обустройство гаража должно быть удобным и продуманным. На небольшой площади надо разместить множество вещей, причем пользоваться ими должно быть удобно. В этом помогут самоделки для гаража. Чего только народ не делает своими руками. От элементарной полки до сложного устройства. Все это можно смастерить самостоятельно. Но надо знать как. Несколько идей по модернизации гаража и план их реализации в статье.
