Делаем фуганок своими руками в ручном и электромеханическом варианте

Различные конструкции фуговальных станков

Прежде чем переделывать электрорубанок следует рассмотреть то, какими бывают фуганки. Современное фуговальное оборудование часто изготавливается в промышленных условиях, самодельные конструкции существенно отличаются. Отличия могут заключаться в типе применяемого материала, технологий и вспомогательного оборудования.

Встречаются самые различные фуганки, которые могут применяться для строгания древесины. Выделяют два основных типа:

1. Односторонние станки. Именно их часто изготавливают своими руками по причине простоты конструкции. Стоит учитывать, что при применении подобного оборудования за один проход можно снять материал исключительно с одной поверхности.
2. Двусторонние фуганки. Подобные инструменты могут использоваться для одновременной обработки двух поверхностей. Единственное и главное условие заключается в том, что они должны быть смежными. Такой инструмент характеризуется повышенной эффективностью, однако конструкция достаточно сложна в самостоятельном изготовлении.

Не стоит также забывать о том, что все устройства делятся на две основные категории. Основная представлена стационарными механизмами, также есть и мобильные инструменты, получившие широкое распространение

Создавая фуганок из электрорубанка рекомендуется учитывать, что самодельная конструкция во многом уступает промышленным вариантам исполнения. Основными недостатками назовем следующее:

1. Устройство характеризуется относительно невысокой точностью в применении.
2. Ширина поверхности, которая может быть обработана за один проход, как правило несущественная, составляет всего 110 мм.
3. Легкость устройства. Слишком легкий инструмент неудобен в применении, так как характеризуется низкой устойчивостью.
4. Небольшая мощность. Изготовить самодельное устройство с высоким показателем мощности практически невозможно.
5. В большинстве случае при изготовлении применяется дерево, которое характеризуется недлительным эксплуатационным сроком.

Несмотря на приведенную выше информацию, есть довольно большое количество плюсов, которые определили распространение самодельных рубанков. К ним можно отнести следующие моменты:

1. Невысокая стоимость. Как показывает практика, промышленные варианты исполнения обходятся в несколько сотен тысяч рублей, изготовленный своими руками всего в несколько тысяч.
2. Мобильность и компактность. Эти качества также можно назвать основными преимуществами ручного фуганка, который изготовлен из электрорубанка.
3. Простота конструкции. Этот момент во многом определяет то, что устройство может прослужить в течение длительного периода и при этом есть возможность провести самостоятельный ремонт.
4. Можно сделать инструмент под свои размеры. К примеру, проводится увеличение размера стола.

Провести сборку механизма можно в домашней мастерской при наличии несущественного количества материалов и узлов. При этом подобный фуганок может прослужить в течение длительного периода.

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

• Не может похвастаться высокой точностью обработки;
• Ширина обрабатываемой детали очень маленькая – всего 110 мм;
• Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
• Небольшая мощность, ограниченная мощностью бытового электрорубанка;
• Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

• Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
• Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
• Простота конструкции влияет на его надежность и ремонтопригодность.
• Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Общая характеристика

Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.

На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.

Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.

Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.

Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.

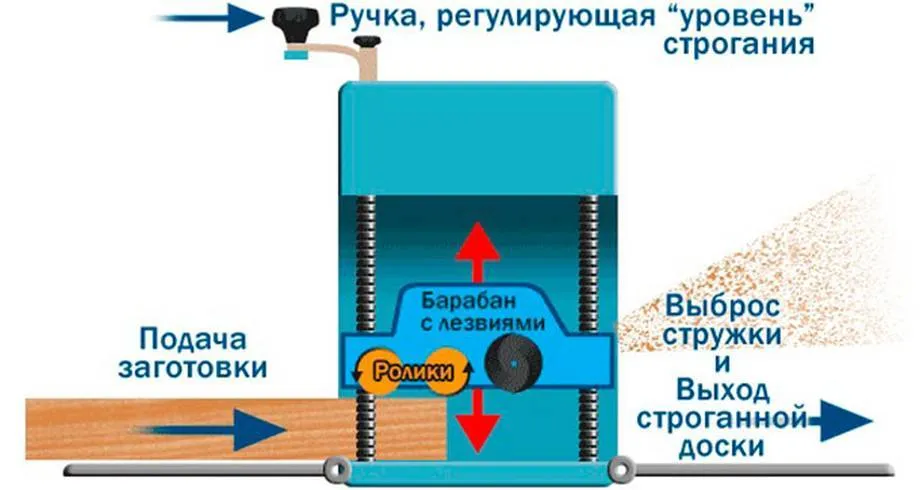

Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.

Изготовление самодельного рейсмусового станка из электрорубанка

Для изготовления самодельного рейсмусового станка вам потребуются следующее:

• Инструменты (Шуруповёрт, уголок столяра, рулетка/линейка, отвёртка, гаечные ключи, электролобзик);
• Сам электрический рубанок;
• фанера (толщина от 1,5 см);
• Винты, длинные с крупной резьбой (4 штуки);
• Цепь от велосипеда и четыре приводные звёздочки под неё;
• Деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
• Гайки с резьбой М14;
• Шайбы и шурупы 25 на 100 мм;

Перед тем, как приступить к изготовлению, изучите чертежи и схемы, что представлены ниже.

Первым делом вырежьте из листа фанеры прямоугольник длиной 50 сантиметров, а шириной 40.

На этом прямоугольнике соберите подобные подставки для рубанка, что закреплён на платформе из кусков всё той же фанеры, что скреплены между собой саморезами или шурупами.

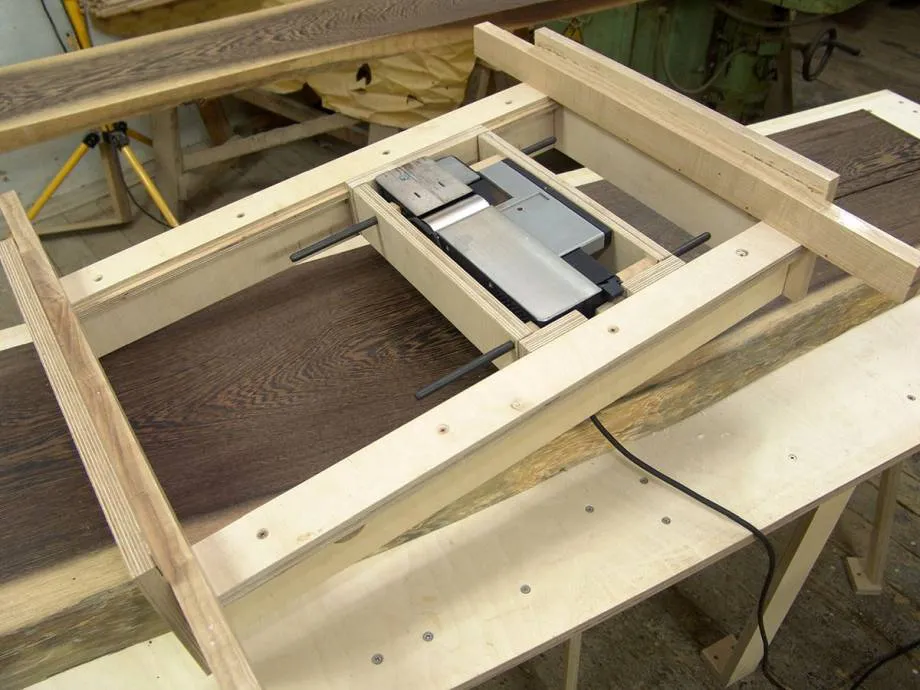

Далее необходимо изготовить рабочую платформу для установки электрорубанка. Вырежьте электролобзиком или пилой по металлу в прямоугольнике из фанеры проём под ваш электрический рубанок, должно получиться, как на фотографии ниже

С помощью винтов и специальных зажимов, что идут в наборе с рубанком, зажмите электрический рубанок.

Смонтируйте приводной механизм, что будет поднимать и опускать основу, к самой основе при помощи винтов. По углам установите винты со звёздочками, а на них натяните ненужную цепь от велосипеда.

С помощью шурупов установите основу на платформу, что вы изготавливали в начале.

Используя гайки с шайбами, установите к длинному винту ручку в удобном для вас месте для управления положением рейсмуса.

Далее установите измерительную планку (отрезок линейки или рулетки) и указывающую стрелку на саморезы или шурупы.

Измерительная планка необходима для точного установления толщины обрабатываемого пиломатериала.

Проверьте все детали, проведите подстройку станка, установите самодельный рейсмусовый станок на ровную поверхность, используя специальные крепления (струбцины или болты с гайками), надёжно зафиксируете кабель питания, чтобы не повредить его при работе и приступите к испытаниям.

Рейсмусовый станок из электрорубанка своими руками готов.

Рекомендую следующее видео, в котором автор наглядно показывает процесс изготовления самодельного рейсмусового станка:

Задний стол

Изготавливается стол для электрорубанка своими руками. В качестве основания подходит материал, у которого толщина около 20 мм. Задний стол создается по нижеприведенной инструкции:

1. Выполняется технологический проем для получения особой формы.
2. Торцевая кромка спиливается под углом. Для этого применяется циркуляционная пила.
3. После создания технологического отверстия его нужно раззенковать. За счет этого винты будут глубоко утапливаться и не мешать движению заготовку.
4. Стол крепится на место ранее снятой подошвы.

Провести монтаж можно при применении электрической дрели или шуруповерта, за счет чего существенно упрощается поставленная задача.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

• Материалы, которые вам понадобятся для создания самодельного рейсмуса:
• Подготовка к работе над рейсмусом:
• Поэтапное создание рейсмуса
• Безопасность при работе на самодельном станке
• Шпильки и направляющие
• Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Безопасная работа на самодельном станке

Переделав своими руками такой ручной электроинструмент в рейсмус, следует также помнить о безопасности в процессе его использования. Чтобы сделать работу на новом домашнем станке максимально эффективной и полностью исключить возможность получения тех или иных травм, следует придерживаться таких правил при выполнении тех или иных работ:

• при обработке любой детали необходимо использовать средства для защиты глаз;
• работая с грубым материалом, следует использовать перчатки;
• начиная работу на самодельном станке, следует проверять на работоспособность и надежную фиксацию всего его частей;
• шпильки и ножи станка не должны иметь никаких трещин или любых других дефектов;
• обрабатывать на самодельном станке можно только чистые заготовки, в которых нет гвоздей или любых других металлических частиц.

Конструктивные элементы самодельного электрорубанка

Электрические рубанки, появившись в середине 20-го века, получили широкое распространение. Они практически вытеснили свои ручные аналоги. Благодаря их применению кропотливая работа превратилась в более производительный труд. При этом итоговое качество обработки получается высоким, если правильно работать данным электроинструментом.

Заводские изделия представлены большим разнообразием моделей, которые, несмотря на отличающийся внешний вид, состоят из общих для всех конструктивных узлов. Работают такими электрическими рубанками двумя способами:

используя их как переносной ручной электроинструмент; закрепив на столе или верстаке в стационарном положении (в перевернутом виде – барабаном к верху).

Создание стационарно закрепленного электрорубанка считается наиболее подходящим (простым) для самостоятельной практической реализации. Собираемое устройство будет иметь общие с изделиями заводского производства конструктивные элементы, такие как:

• электродвигатель, являющийся приводным механизмом самодельного устройства;
• защитный кожух, защищающий руки работника от движущихся лезвий;
• кнопка включения/выключения;
• барабан с установленными на нем ножами, предназначенный для строгания древесины;
• передаточный механизм, с помощью которого движение вала электродвигателя передается барабану с лезвиями.

Читать также: Чем растворить застывшую монтажную пену

Роль подошвы самодельного устройства будет выполнять плита с ровной поверхностью, например, из металла, фанеры или досок, либо стол (верстак). В последнем случае не потребуется делать ножки для станка. Если барабан прикреплять к плите, понадобится сделать станину. Она должна быть подходящей высоты: соответствовать росту мастера, работающего с древесиной, чтобы обеспечивать удобство работы.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

• вначале опирают передний край подошвы рубанка в упор;
• только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Строгание древесины – непременная стадия деревообработки. Строгать можно как ручным рубанком, так и электрическим, но для более профессиональной работы лучше подойдёт фуговальный станок. Промышленный образец стоит больших денег, поэтому тут попробуем разобраться, как изготовить фуговальный станок своими руками, используя бытовой электробубанок.

Дополнительные сведения

Все перечисленные выше инструменты – изделия стандартизированные. Поэтому для того, чтобы они правильно и точно выполняли свою работу, необходимо их изготавливать в соответствии с требованиями ГОСТ 15987-91. Ниже представлены выписки из ГОСТа, определяющие основные требования.

Материалы

Перечень требуемых материалов, из которых следует делать ручной рубанок своими руками:

• ясень;
• бук;
• клен;
• граб;
• белая акация;
• береза (допускается).

Древесина должна быть хорошо просушена, без сучков, трещин и гнили. Для склеивания деталей необходимо использовать водостойкий клей.

Требования к применяемому металлу

Ножи изготавливаются из следующих типов двухслойной стали:

• слой основной – из марки 30, ГОСТ 1050, (допускается У8, У8А, У9, ГОСТ 1435);
• слой плакирующий – из марок 9ХФ, 9Х5ВФ, Х6ВФ, 9ХС, ГОСТ 5950.

Допускается использование металла других марок, но не хуже приведенных в стандарте. Ножи должны быть идеально заточены, и иметь соответствующий угол заточки.

Алгоритм изготовления электрорубанка

Своими руками электрорубанок собирают, выполняя действия в следующей последовательности.

1. Подготавливают опорную плиту. Для этого вырезают из металла прямоугольник нужного размера, по предварительной разметке делают в нем прорезь под барабан, а также сверлят отверстия для его закрепления.
2. По периметру плиты с помощью винтов прикручивают стальные уголки, которые затем сваривают по стыкам друг с другом.
3. Нарезают 4 заготовки соответствующей длины из тех же уголков для ножек оборудования.
4. Приваривают отрезанные стойки к уголкам, закрепленным на плите.
5. Делают из полосок стали внизу каркаса (учитывая длину ремня), полку под электродвигатель, с заранее просверленными отверстиями для его закрепления и регулировки положения.
6. Зачищают сварные швы.
7. Снимают плиту.
8. Проваривают верхние стыки уголков, которые находились непосредственно под плитой, чтобы не оставалось между ними зазоров.
9. Образовавшиеся швы болгаркой либо напильником сравнивают с верхней плоскостью каркаса.
10. Устанавливают плиту на место.
11. Фиксируют под прорезью барабан на подшипниках с помощью хомутов либо скоб.
12. Устанавливают электродвигатель так, чтобы его вал выходил за край стола;
13. Ставят шкивы на вал электрического двигателя и барабана.
14. Ставят ременную передачу.
15. Выставляют положение электродвигателя, чтобы ремень был натянут в достаточной степени.
16. Делают из фанеры либо жести кожух. Его фиксируют к уголкам каркаса винтами, закрывая ременную передачу и защищая электродвигатель от попадания мусора, пыли, влаги.
17. Обшивают каркас фанерой со стороны крепления пусковой кнопки и монтируют ее.
18. При необходимости закрепляют на стенке корпуса конденсаторный блок.
19. Выполняют сборку электрической схемы: подсоединяют питающий шнур, кнопку управления, автомат защиты и конденсаторы (если требуется).
20. Проводят пробное включение оборудования.

При запуске электроинструмента его барабан должен вращаться в том направлении, с которого будет осуществляться подача обрабатываемых пиломатериалов.

Сборка фуговального станка на базе электролобзика

Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.

Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.

Порядок изготовления фуганка

Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.

Собирают инструмент для фугования, выполняя действия в такой последовательности:

• вырезают из имеющегося листового материала основание под станок;
• к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);

• устанавливают ребра, которые будут обеспечивать жесткость упора;
• к основе с помощью болтов М8 и гаек крепят электрический рубанок.

Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.

Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:
