Делаем самую простую печку своими руками (10 фото)

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Второй способ или котел №2

Пиролизный котел с водогрейкой, не требующий электричества и автоматики, работает по принципу противодействия двух законов квадрата-куба. Имеется в виду закладка топлива и футеровка из шамотного кирпича.Алгоритм работы кирпичной печи:

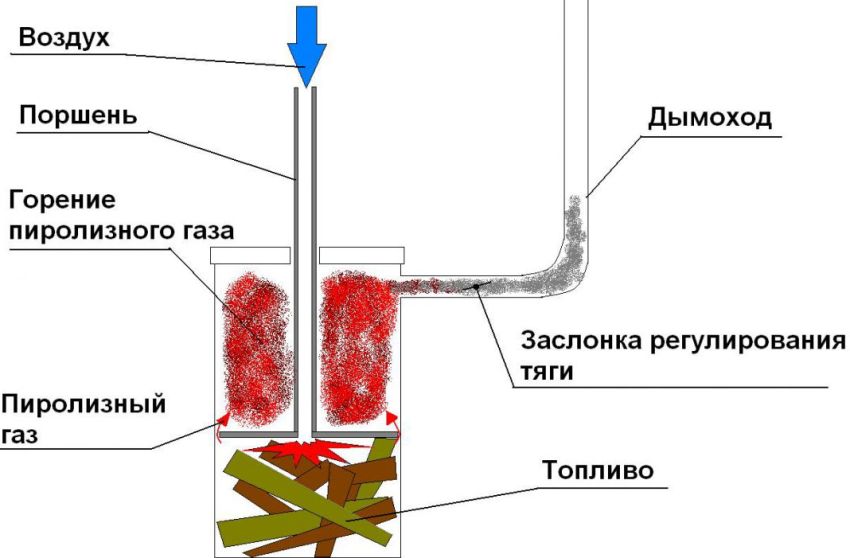

В начале интенсивность пиролизного процесса обеспечивается сублимацией самых легких летучих. «Первый жар» идет по дымооборотам, поглощаясь футеровкой.
На стационарной стадии футеровка служит тепловым буфером: при избыточном пиролизном тепле она его поглощает, при остывании отдает.
По завершении карбонизации топлива происходит постепенная отдача тепла футеровкой, не дающая снизиться температуре ниже критической точки.

Загрузка дров или угля в котел с тепловым буфером производится постепенно. Резкие колебания температуры ей противопоказаны. Если используется слишком вялое топливо, она может заглохнуть. При слишком горючем есть риск аварийной ситуации. Если не подавляется первый жар, КПД не превысит 76-78%, так как мгновенная теплоотдача футеровкой наружу исключается.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

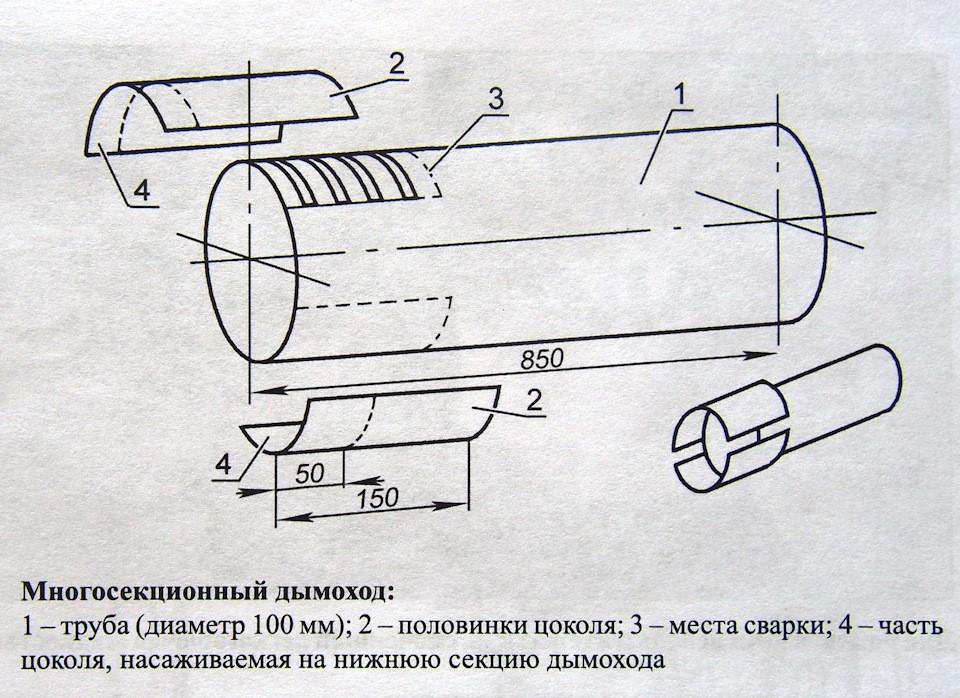

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Преимущества и недостатки

Преимуществами печек на солярке для отопления являются:

• небольшие габариты;
• мобильность;
• доступность топлива и его небольшой расход;
• отсутствие открытого пламени;
• регулировка интенсивности;
• отсутствие затрат на сооружение капитальной дымоотводной трубы;
• приемлемая цена.

  К минусам можно отнести:

• периодическую замену фитилей;
• частую чистку горелки;
• печь на солярке не рекомендуется использовать для обогрева жилых помещений в качестве постоянного отопительного устройства, так как в комнате может чувствоваться запах солярки и не исключено попадание едкого дыма при розжиге или затухании.

Способы повышения производительности

Масляные печи на отработке отлично подходят для отопления нежилых помещений

При этом в сооружениях, где постоянно присутствуют люди, такое оборудование применяется с осторожностью. В помещении, где работает этот агрегат, интенсивно выгорает кислород, что представляет некоторую опасность

Если вы решили установить такое оборудование в жилом здании, необходимо для этого выделить отдельную комнату. Тогда допускается использование устройства в системе водяного отопления.

Для нагревания воды с помощью этой печи над верхним резервуаром устанавливается герметичный бак с теплоносителем. Чтобы жидкость циркулировала, на емкость крепятся штуцеры на разных уровнях.

Сделать работу печи более эффективной можно также с помощью обычного вентилятора, который устанавливается возле верхнего резервуара. Обдувая емкость, это механическое устройство не только способствует лучшей циркуляции теплого воздуха, но и охлаждает верхнюю часть печки, что позволит заметно продлить срок эксплуатации.

Как изготовить печь из листового металла

Использовать листовой металл при изготовлении самодельной печи в некотором смысле предпочтительней, чем газовый баллон. Стальной лист можно выбрать большей, чем стенки баллона, толщины, что обеспечит более длительную эксплуатацию. По возможности следует выбирать жаропрочную сталь, которая будет лучше работать в условиях высоких температур.

Корпус печи при таком выборе материала будет иметь прямоугольную форму. В остальном конструкция камеры сгорания может быть такой же, как у газобаллонного аналога. Плоская форма верхнего торца печи на отработке может быть использована как варочная поверхность, на которой можно вскипятить чайник и приготовить еду.

Чтобы увеличить площадь варочной поверхности, ввод топлива с наддувом можно осуществлять через боковую стенку агрегата. Схема для изготовления своими руками печи на отработанном масле поможет правильно выбрать материал и выполнить оптимальный раскрой.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Процесс работы

1. Для начала от дюймовой трубы отрезают кусок и просверливают в нем отверстия. Полученную таким способом заготовку приваривают к оставшемуся отрезку трубы перпендикулярно. Так изготавливается воздуховод. На его короткий фрагмент устанавливают квадратную пластину, которая заранее вырезается из приготовленного стального листа, и закрепляют ее посредством сварки.

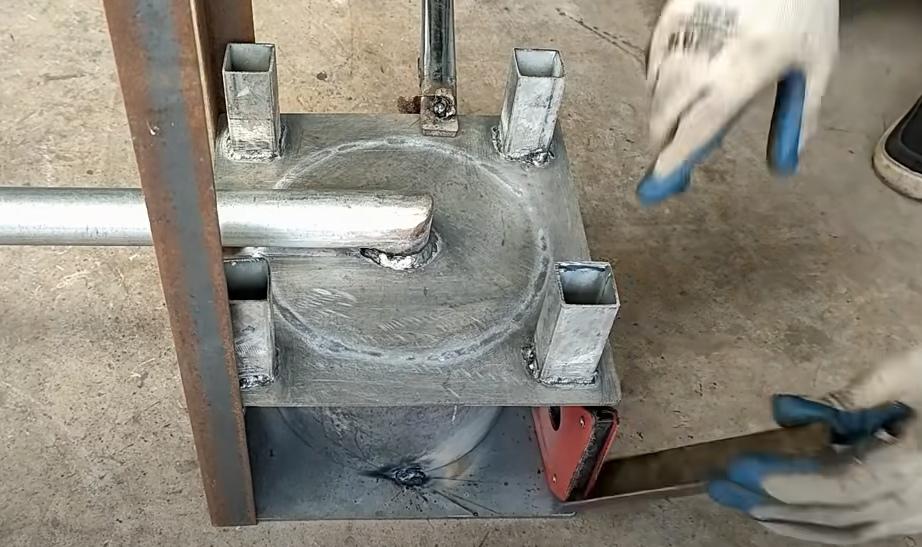

Из квадратной трубы вырезают 4 ножки, которые привариваются к обратной стороне пластины. На торце короткого фрагмента трубы устанавливают заглушку с предварительно высверленными отверстиями. Теперь можно приступить к процессу сборки.

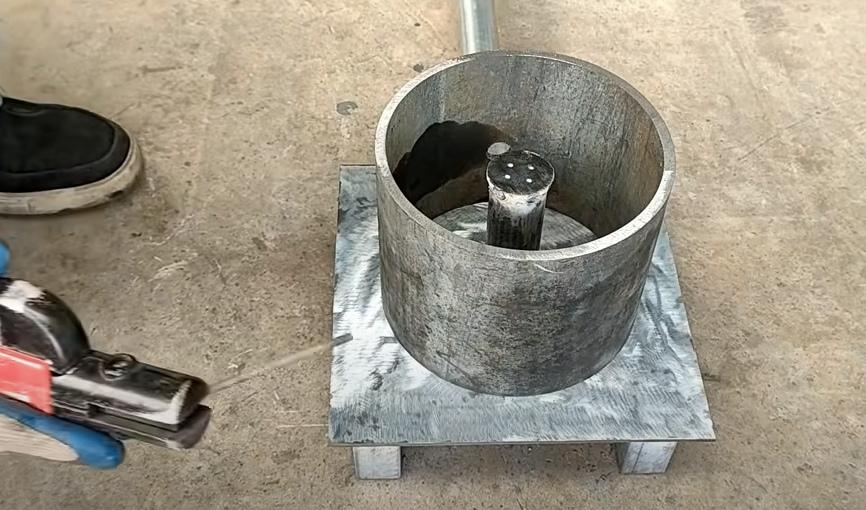

Берут кусок круглой трубы диаметром 16 см и длиной 13 см. Это будет корпус печки. Его приваривают к стальной пластине, которая, как уже понятно, является дном агрегата. Необходимо проследить, чтобы вертикальный фрагмент воздуховода пролегал точно по центру.

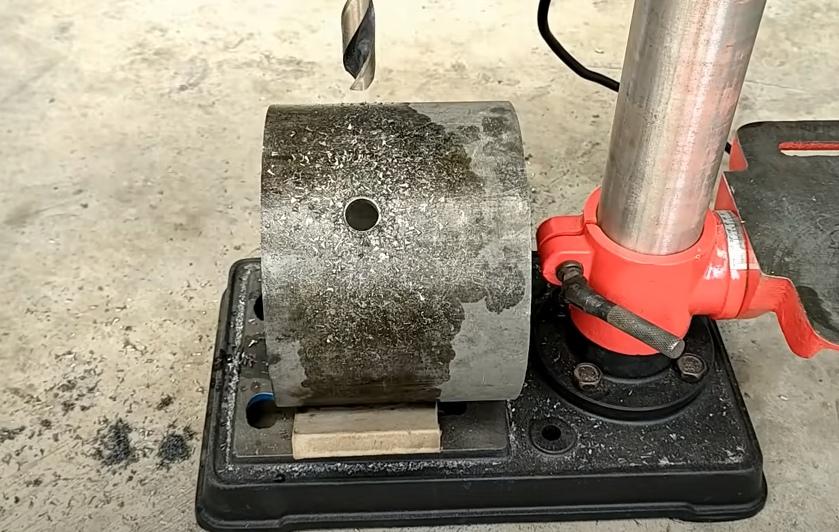

В корпусе полученной конструкции просверливают отверстие для трубы, по которой в печь должно будет поступать растительное масло. Вверху резервуара, где будет происходить процесс горения, приваривают металлическую пластину. На ней заранее делают отверстие для выхода пламени. Верхняя и нижняя пластины соединяют между собой стойками из уголков.

К воздуховоду приваривают специальную подставку, на которой будет установлен сосуд с растительным маслом. Емкость лучше брать из металла или пластика. В нее должен быть вмонтирован кран для регулирования подачи масла. После этого производят установку трубы с горловиной. По ней будет происходить подача масла в камеру горения. Печь готова. Остался только декоративный этап.

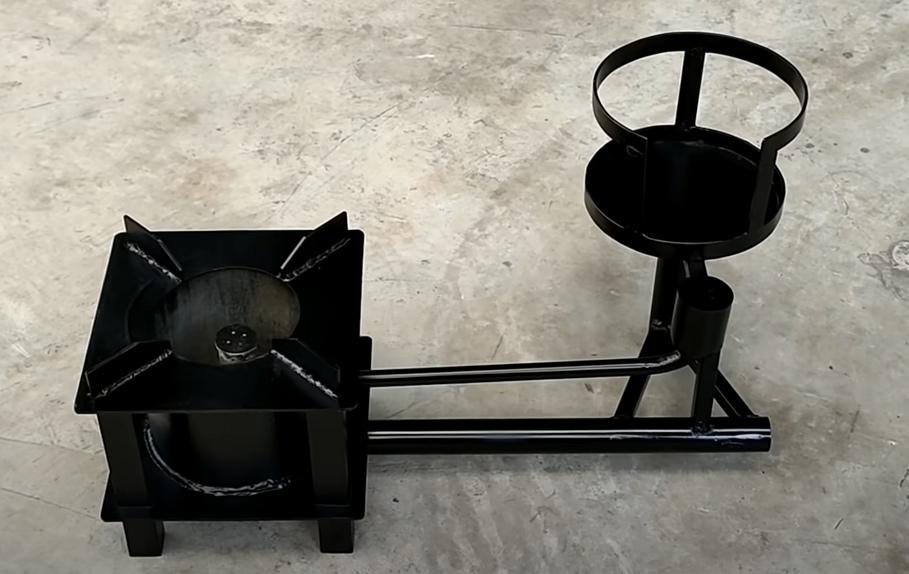

Агрегат обязательно нужно покрасить. Краску для этого выбирают термостойкую. Конец воздуховода оснащают вентилятором.

Устройство можно запускать в работу. Сначала включается на максимум подача топлива. Им заполняется камера горения. После этого подача масла снижается до минимума. В печь кладется бумага, после чего масло поджигается. Агрегат заработал, можно смело готовить.

Печь из железных листов

Кроме печи из газового баллона, печь можно сделать из железных листов, которая будет выглядеть так:

На чертеже подробно расписано, как можно сделать печь из железа. Форма может быть совершенно любой. Вырезать детали для печи удобнее при помощи болгарки, а для того, чтобы собрать конструкцию полностью потребуется сварка.

В первую очередь необходимо приварить ножки к дну резервуара для масла. Затем приваривается дно и резервуар. Далее вставляем верх резервуара с отверстием для трубы, который должен плотно входить в резервуар. Не забываем, что на верхней крышке, кроме отверстия для трубы, необходимо сделать дополнительное отверстие, куда будет вливаться солярка или другое топливо и делаем крышку для него. Трубу так же крепим с помощью сварки.

Верхний резервуар собираем в соответствии со схемой и тоже привариваем к трубе, а на его верху вваривается еще одна труба. Изготовление такой печи весьма простое и, если четко следовать схеме, то на ее изготовление уйдет минимум времени.

Простая и эффективная печь на солярке готова, теперь ее осталось только установить в помещении и проверить на работоспособность и качество сваренных швов. Установив в помещение одну из видов печей, вы всегда будете в тепле и при этом, вам не придется тратиться на топливо.

Изготовление поддона для отработки

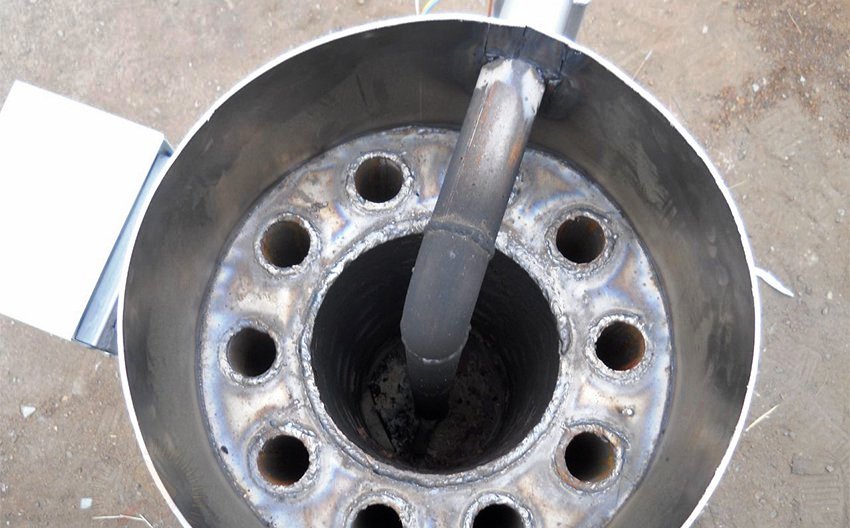

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

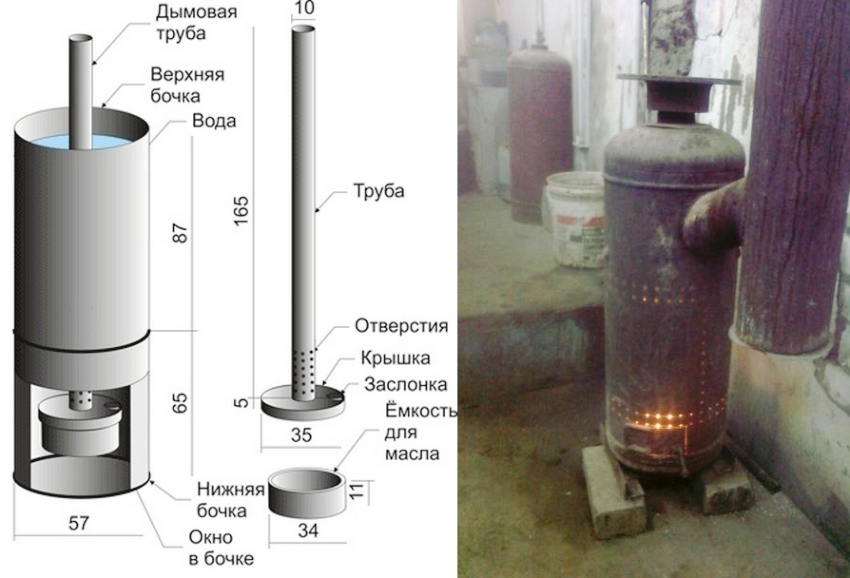

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Инструкция по изготовлению печи на отработке с чертежом

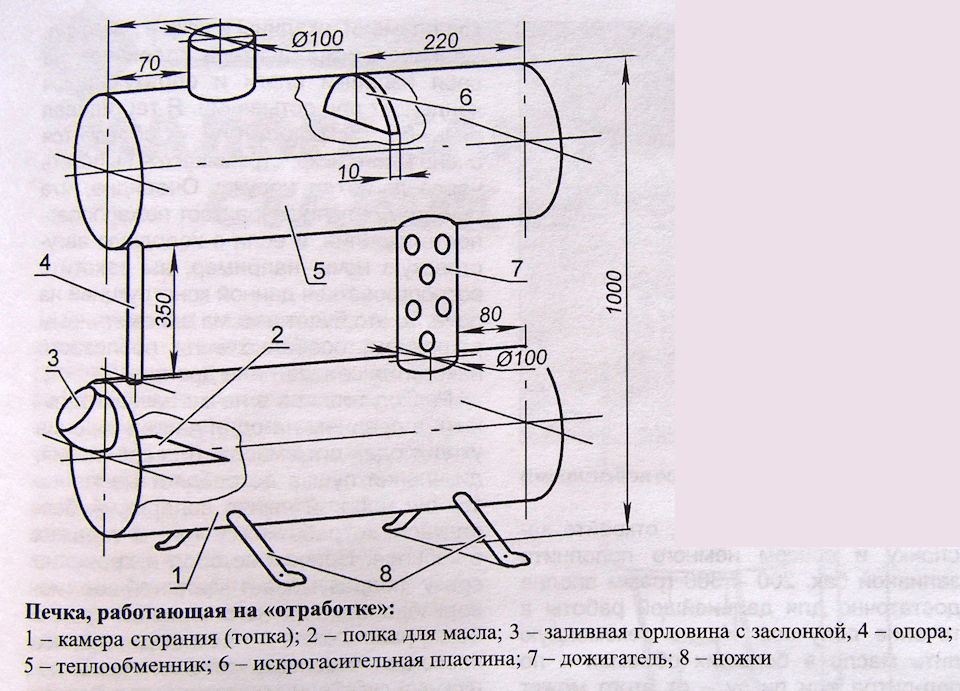

За основу примем приведенный ниже чертеж.

Потребуется:

• сталь листовая 4 мм и 6 мм (размеры листов зависят от выбранных габаритов печи, уточняем по чертежу), труба стальная диаметром 100 мм и длиной 400 мм;
• болгарка с диском для резки металла;
• сварочный аппарат;
• сверла по металлу и дрель;
• листогибочный станок или другое приспособление, позволяющее сгибать лист в цилиндр;
• шпильки или болты с резьбой не менее М12, соответствующие гайки и шайбы.

Последовательность действий:

1. Раскрой деталей. Вырезаем элементы согласно приведенным на чертеже размерам. Для колец используют полосы, ширина которых равна высоте кольца, длина – длине окружности с запасом на сваривание. Например, для кольца с диаметром 352 мм и высотой 60 мм потребуется полоса 60х1105 мм. Запас на сваривание – 1…1,5 см, возможна сварка встык.
2. В готовых деталях вырезаются отверстия соответствующего размера и формы. Учитываем допуски деталей – лучше примерить размер отверстия «по месту». Отверстия в трубе просверливаются исходя из планируемой интенсивности горения и условия прочности: чем больше отверстий, тем сильнее тяга, но тем менее прочна труба. Обычно сверлят отверстия с шагом 7…10 см.
3. Собираем вначале два блока – топливную камеру и камеру дожига, потом скрепляем их с трубой. При этом для сохранения возможности разборки не используем сварку, лишь плотно вставляем детали одна в другую! Для подгонки можно подшлифовать или немного подрезать края.
4. В последнюю очередь приваривают ножки и крепят по месту задвижки и крышки – обязательно на болтовые соединения, чтобы был доступ к емкостям для очистки. Желательно также вварить распорки между топливным баком и камерой дожига. Для распорок можно использовать арматуру или любой подходящий пруток.
5. Устанавливают дымоход и скрепляют его с конструкцией болтовыми или шпилечными соединениями.

Ниже приведен другой вариант схемы и чертежей печи на отработке своими руками. Здесь использованы также цилиндрические отсеки, но оси цилиндров развернуты параллельно земле.

В этом видео показана сборка такой печи и процесс ее эксплуатации.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

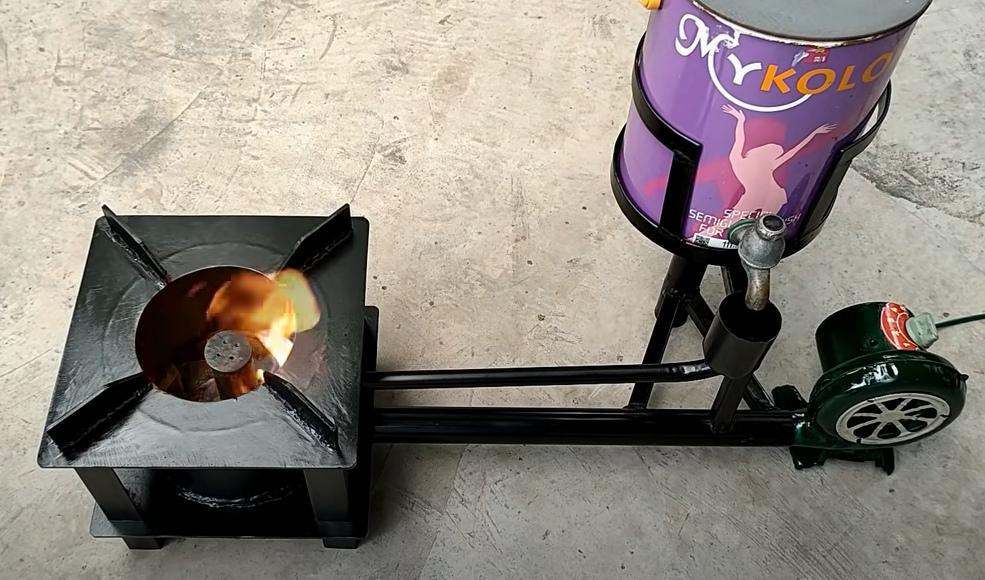

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

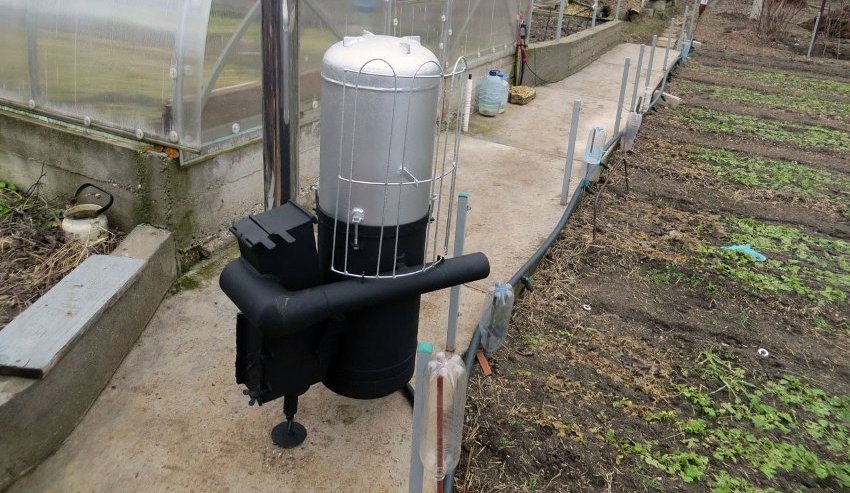

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Как сделать печку на отработке пиролизного типа

Буржуйка на отработке состоит из трех основных элементов:

• емкости для масла с крышкой и заслонкой;
• закрытой камеры сгорания;
• камеры дожигания.

Печь в обязательном порядке должна иметь дымоход, длина которого составляет не менее 4 м. Емкость для масла, согласно чертежу буржуйки своими руками, выполняется из отрезка трубы диаметром 345 мм, длиной 100 мм. К нижней ее части приваривается крышка из листового металла. Верхняя съемная крышка изготавливается из трубы диаметром 352 мм, к которой необходимо прикрепить с помощью сварки бортики высотой 600 мм. В крышке выполняется центральное отверстие размером 100 мм, предназначенное для камеры сгорания, а также боковое (диаметром 60 мм) – для поддува воздуха, которое закрывается вращающейся крышкой.

Согласно чертежу печки на отработке, для изготовления камеры дожигания используется труба диаметром 352 мм, высотой 100 мм. В нижней и верхней ее частях выполняются отверстия размером 100 мм. Первое предназначено для трубы камеры сгорания, а второе – для дымохода. Ближе к дымоходному отверстию необходимо приварить перегородку высотой 70 мм, шириной 330 мм.

Схема печки на отработке пиролизного типа

В трубе камеры сгорания с помощью дрели выполняются отверстия по всей ее высоте, оставляя незадействованными нижнюю зону высотой 20 мм и верхнюю (50 мм). После завершения всех сварных работ следует проверить герметичность и надежность швов. Далее организовывается испытание печи. В емкость для масла заливается отработка. Сверху добавляется керосин. Выполняется аккуратный поджиг при открытом поддувале, с помощью которого после нагрева печи осуществляется регулировка интенсивности тепла.

Для обогрева гаража, небольшой мастерской или жилого помещения можно воспользоваться печкой на отработке, которая обладает рядом достоинств. Аппарат можно приобрести в готовом виде или выполнить самостоятельно, воспользовавшись чертежами из сети интернет. Перед тем как сделать печь, следует изучить последовательность действий, чтобы впоследствии получить практичное и эффективное устройство.

Конструкционные особенности печей

Печка длительного горения удобна тем, что она может гореть на одной закладке дров в несколько раз дольше, чем традиционные печи и камины. Это напрямую связано с ее конструктивными особенностями – она наделена большой топкой, а некоторые из них сжигают дрова в определенных условиях, с минимальным доступом кислорода в камеру сгорания и последующим сжиганием пиролизных газов.

Герметизация швов исключит возможность попадания продуктов горения в отапливаемое помещение.

Печи длительного горения наделяются большими топками – сюда помещается большое количество дров и других видов теплого топлива. За счет этого снижается частота подходов для закладки горючего. Классические печки и котлы с миниатюрными камерами сгорания требуют все новых порций каждые 2-3 часа. В дневное время с этим еще можно мириться, но в ночное время человеку хочется спать, а не возиться с подкладыванием дров.

Хуже всего, если днем все работают – подкладывать поленья в печь просто некому. За это время температура в отапливаемых помещениях станет довольно низкой, поэтому вечер придется уделить не отдыху, а растопке, чтобы создать комфортные условия. Впрочем, ночью придется заниматься тем же самым, что и днем – подкидывать все новые порции поленьев в ненасытную топку дровяной печи.

Принцип работы печи длительного горения зависит от ее конструкции:

• Агрегаты с большой топкой – их долгая работа объясняется использованием камер сгорания большого размера, куда загружается множество дров;
• Пиролизные агрегаты – здесь твердое топливо сжигается при минимальном количестве кислорода и образует пиролизный газ;
• Агрегаты без пиролиза, но с ограничением интенсивности горения – это печи «бубафоня» из бочки, обладающие простым, но весьма оригинальным устройством.

Сами печи могут изготавливаться из самых разных материалов – камень, огнеупорный кирпич или металл.

Залог более длительного горения вашей печи – использование нормальных дров, а не прогнивших поленьев с низкой теплотворностью. Дольше всего горят бук, дуб, граб и некоторые сорта фруктовых деревьев.

Сборка печи своими руками

Мы уже рассмотрели все особенности печей, работающих на отработанном масле. Также были затронуты агрегаты промышленного изготовления, в том числе мини-печь на отработке типа «буржуйка». Осталось только разобраться с самодельными устройствами. Мы уже говорили, что можно собрать печку самостоятельно, используя сварочный аппарат, набор инструментов и подходящее железо. Рассмотрим этот процесс с практической стороны.

Далее мы расскажем, как сделать печь на отработке своими руками. Начнем с самого сложного варианта – это самодельная печь для гаража из баллона. Основой для ее изготовления послужит старый газовый или кислородный баллон, из которого нужно слить конденсат. Баллоны обладают довольно толстыми стенками, поэтому в конце работы мы получим безопасную печь, сделанную своими собственными руками.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Достоинства и недостатки масляной печи

Очевидными плюсами устройства являются:

• небольшие размеры;
• простота эксплуатации;
• способность быстро нагреть помещение;
• отсутствие проблем при транспортировке.

Несмотря на множество достоинств и максимальную безопасность, осторожность при работе с печкой проявлять важно по следующим причинам:

• поверхность имеет высокую температуру;
• дымоход и само устройство приходится чистить после каждого использования;
• если печь установлена в помещении, то приходится смириться с дискомфортом от грязи неприятного запаха;
• в процессе работы агрегат издает шум;
• печка перестает работать только тогда, когда масло полностью сгорит.

Если соблюдать все правила безопасности, печь на растительном масле станет самым удобным устройством в местах, куда блага цивилизации еще не дошли. Например, ее можно использовать при выезде на природу.
