Стойка для ушм своими руками - чертежи приспособления

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего.

Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

Самодельная насадка на УШМ для штробления стен

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Всем Привет . много пишут кто что делал . в частности как болгарку в отрезной станок превращают )) мы вот тоже слепили Но по своему . Подарил мне товарищ viktor-fomin Пилу настольную якорь сгорел в ней а он дорого получается

стоит )) и другой друг подарил Болгарку мощную но там вырвали редуктор в общем с Дядей Васей охренительным токарем Мы сочлинили два Якоря и получили Сие чудо. в общем от пилы станина кусок якоря и редуктор. от Болгарки практически веся Болгарка без редуктора. пилит вай как класно

Различные приспособления для УШМ позволяют расширить функциональные возможности инструмента и сделать его удобным.

Крутые идеи для болгарки:

Зернодробилка.
Токарный станок.
Точилка для ножей.
Мощная бормашина.
Ленточный гриндер.
Монтажная пила.
Домашняя мини-пилорама.
Фрезерный станок.

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

Публикации по теме

Простой вибратор для уплотнения бетона на перфоратор и дрель

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Насадка на болгарку штроборез самостоятельное изготовление

Делаем из шуруповерта ледобур простая инструкция

Цепной диск для работы с деревом

Ценное приобретение для частного дома, дачи, мастерской. «Болгарка», оснащенная таким диском, будет резать дерево, пластмассу, твердую резину, толстый лед. Установка цепного диска обеспечивает шлифмашину возможностями небольшой электропилы.

Диск оснащен цепью с восьмью зубьями. Его внешний диаметр равен 6,5 см. Толщина прорезаемого им среза – 0,5 см.

Диск просто устанавливается на «болгарку» и может применяться в самых разных хозяйственных и производственных процессах:

подрезка досок и реек под нужный размер;
порезка деревянных плит и фанеры;
вырезание деревянных скульптур и многое другое.

Диск выполнен из металла высокого качества и способен выдержать многолетнюю высокоинтенсивную эксплуатацию.

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Такой мини станок решает главную проблему при работе с болгаркой: если инструмент держать обеими руками, фиксировать заготовку крайне тяжело. В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

ВАЖНО! При работе с любым станком – фабричным или самодельным, необходимо помнить о правильном положении защитного кожуха. Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины

Главное помнить о безопасности

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности.

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена. Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Ножи из напильника делаем в домашних условиях

Как болгарку использовать для изготовления циркулярки

Изготовление кожуха на болгарку для подключения пылесоса

Простой вибратор для уплотнения бетона на перфоратор и дрель

Плюсы и минусы самодельного станка

Если вам приходится держать на ладошки болгарку достаточно часто, вы наверняка успели прочуять её минусы. Слабые места инструмента в его же главном достоинстве – мобильности.

Все, изредка когда удаётся закреплять детали в свое время резки, а их мелкая вибрация приводит к разрушению абразивного диска, что, снова же, чревато тяжелыми травмами.

При, мобильным вариантом инструмента не может быть контролировать чёткую перпендикулярность разреза, учитывать толщину диска в отношении к метке и разрезаемому материалу, и придерживать его для которого предназначена конструкция необходимости.

В-третьих, не может быть инвентарем порезать несколько деталей похожих размеров, в особенности если речь идёт о прутиках и малеханьких трубах – после резки приходится ещё и подравнивать детали.

Непременно, занятость обеих рук и предельная мучительная концентрация во время работы, потому что УШМ является самым опасных инструментов. Чего только стоит обратный удар – внезапный отброс инструмента при заклинивании вращающегося абразивного диска в заготовке. Опасность обратного удара заключается не столько в отбросе инструмента, сколько в сопутствующем разрушении круга. На таких огромных оборотах осколки абразива способны очень серьезно травмировать оператора.

Нередко обратный удар происходит при окончании реза, когда детали соединяет только малая перемычка. В этом случае рекомендуется останавливать инструмент, не дорезая заготовку до конца, извлечь круг и дорезать деталь с обратной стороны. Отрезной станок, который естественно сконструировать из доступных материалов, способен решить что остается сделать нашему клиенту перечисленные трудности и обеспечить дополнительную безопасность.

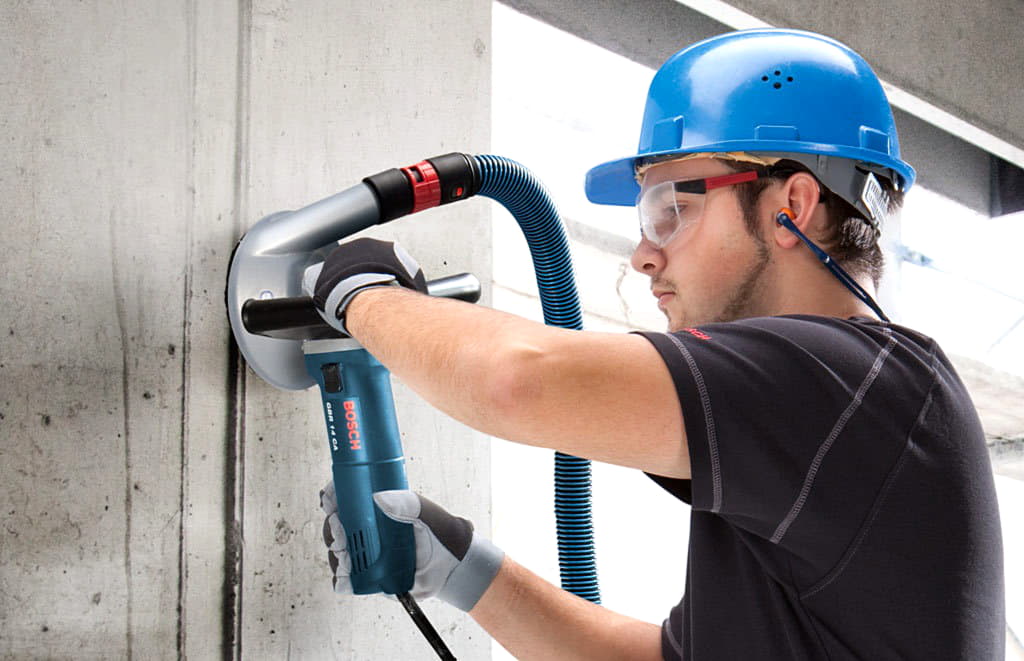

Как сделать самодельный пылесборник

Обычной пылесборник для УШМ делают из пластмассовой бутылки от моторного масла.

Делается насадка так.

Приложите к емкости диск такого поперечника, который будет употребляться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте центр.
Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили центр.
Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, на горловину бутылки оденьте шланг от пылесоса.
Оденьте на вал УШМ отрезной диск.
Отверстие, которое употребляется для удобства при замене инструмента, есть вариант закрыть небольшим куском пластика.

После этих легких действий употребляют болгарку для обработки материалов, при резке которых создается много пыли.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

При использовании двойного диска возрастает нагрузка на подшипники редуктора и электрический двигатель, что приводит к ускоренному выходу шлифовальной машинки из строя.

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Сборка основы органайзера для дисков

Чтобы собрать основу, вам нужен будет клеевой пистолет. Горячий клей отлично закрепляет пластиковые детали.

ФОТО: YouTube.comСоедините два отрезка канализационной трубы вместе, скрепите их горячим клеем и поверх шва на тот же клей посадите водопроводную трубу так, чтобы она выступала с одной стороны

ФОТО: YouTube.comНе жалейте клея, постарайтесь залить его в швы как можно больше, добавьте его сверху и снизу заготовки для надёжностиФОТО: YouTube.comОтступите от низа заготовки 3 см и затем сделайте разметку по 9 см с промежутком в 2 смФОТО: YouTube.comТеперь вам нужно будет удалить части трубы, помеченные крестом, на половину общего диаметра

Сначала сделайте большие запилы болгаркой, а потом доработайте ручным лобзиком.

ФОТО: YouTube.comВ итоге у вас получится вот такая заготовка из пластика с отверстиями и перекладинами

ФОТО: YouTube.comВсе места срезов нужно отшлифовать

Для этого пригодится мелкий надфиль. Если такого по каким-то причинам нет под рукой, можно соорудить самодельный инструмент, обернув тонкую рейку наждаком. Закрепить наждак можно скобами степлера или тем же горячим клеем.

ФОТО: YouTube.comЕсли у вас есть инструмент для горячей пайки пластиковых труб, то используйте его для скрепления деталей ручки, если нет – примените клеевой пистолетФОТО: YouTube.comДва отрезка водопроводной трубы фиксируются на заготовке, а сверху они объединяются коротким отрезком, зафиксированным на сантехнических уголках

За такую ручку при необходимости вы легко перенесёте органайзер к месту работы.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Штатив для УШМ

Промышленные штативы для крепления УШМ. Позволяют сделать из обычной болгарки отрезной станок.

Главное помнить о безопасности

В этом случае, главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в древесине, устранена.

Но сам диск по-прежнему может травмировать.

Самодельный штатив для крепления УШМ.

Самое простое решение своими руками

В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

https://youtube.com/watch?v=UYVsvE8CYV8

Изготовление стойки с поворотным столом

Стойка с поворотным столом наиболее сложна в изготовлении, но в итоге получается многофункциональный станок. На нем можно деталь любой формы надежно закрепить под нужным углом, чтобы сделать идеально ровный рез. Чтобы понять, как сделать стойку, давайте рассмотрим, из каких узлов она состоит:

Станину сваривают из стального уголка сечением 50 мм, швеллера или профильной трубы. Конструкция служит опорной рамой стойки. В дальнейшем станину ставят на верстак, стол или любую прочную подставку с ровной поверхностью.
Универсальный поворотный механизм круглой формы фиксируют к станине болтами. Маховик с винтовым механизмом и отсчетным лимбом позволяет регулировать положение стола. Если поворотного механизма не удалось раздобыть, его изготавливают из ступицы автомобиля.
Столешницу вырезают из листовой стали толщиной минимум 10 мм. Плиту крепят болтами к поворотному механизму.
На столешнице закрепляют тисы для фиксации заготовок. Желательно использовать консоль, чтобы сбалансировать опрокидывающий момент от болгарки.
Стойку из профильной трубы приваривают к станине. В дальнейшем к ней будет закреплен шарнирный механизм с держателем для болгарки.
В качестве возвратного механизма использованы две упругие пружины, действующие на растяжение. Они возвращают болгарку в исходное положение, не давая отрезному кругу самопроизвольно упираться на столешницу.
Рычаг управления крепят к стойке через шарнирный механизм. К нему с помощью кронштейна фиксируют болгарку.
Особенностью поворотного стола является линейка транспортир. Измерительный инструмент крепят в углу столешницы. Он позволяет отсчитывать линейные и угловые перемещения.

Все острые углы конструкции нужно закруглить. Особенно – это касается столешницы. При ее повороте во время работы возникает угроза получения ранения об острые углы.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

Видео: Что Сделать Из Болгарки Без Редуктора

Но если вы все еще заинтересованы в том, что вы можете сделать с шлифмашинкой, вы можете использовать ее коробку передач для передачи крутящего момента на колеса. Описанная сборка установлена на оси колеса. Используя традиционную цепочку защитного укомплектования, вы можете приспособиться в качестве держателя коробки передач. Электрический двигатель не может быть ограничен использованием двигателя внутреннего сгорания. В этом случае измельчитель измельчителя сможет выдерживать даже большие нагрузки.

Думая о том, что вы можете сделать с шлифмашинкой, вы можете подумать о создании шлифмашинки. Он подходит для любителей активного образа жизни, которые предпочитают время от времени сидеть в тишине леса с чашечкой ароматного свежесваренного кофе. Не нужно думать о двигателе, так как смеситель имеет специальный вал, который вращает специальные сопла.

Изготовление машины с кроватью

Вы также можете сделать автомат для резки из шлифмашинки. Для этого подготовьте следующие инструменты и материалы:

профильная труба;
стальной уголок;
Лист металла;
сварочное устройство;
дрель;
канал;
подшипники;
вал;
трубы;
весна;
педаль реле.

При желании металлический лист, который идет на платформу, можно заменить на ДСП. Печь будет более легким вариантом. Подшипников должно быть несколько, они должны быть одинаковыми. Если вы думаете, сварку можно заменить крепкими болтами, и для этого вам понадобится дрель. Эта опция позволит вам разобрать машину по мере необходимости.

Работа на раме и линейке

Самая простая рама будет состоять из рам, установленных на одной оси. Дно должно быть закреплено на платформе. Если инструмент большой, лучше использовать металл. шлифмашинка прикручена к верхней раме, которая будет вращаться вертикально по принципу маятника. Пружина необходима для блокировки исходного положения.

Нижняя рама приварена к креплению, которое будет состоять из угла зажима и зажима. Детали измерения должны быть предоставлены в машине. В этом случае предпочтительнее перемещать линейку с помощью упора. Приваривается к трубе.

электроника

Чтобы сделать работу более комфортной, дизайн должен быть дополнен кнопкой с переключателем или педалью. В первом случае используется низковольтное реле, через которое будет подаваться напряжение на инструмент. Эта простая конструкция позволит вам освободить руки и добиться гладкого среза без использования рукоятки. Вы также сэкономите время, не делая точных измерений.

Изготовление таможенного ящика

Теперь вы знаете, что делать с полированной шлифовальной машиной. Но если инструмент не работает, и вы хотите расширить диапазон задач, которые он выполняет, вы можете сделать поле для митры. Для этого столешница вращается. Это позволит вам разрезать багет, плинтус или профиль из разных материалов под определенным углом.

Столешница устанавливается под углом, устанавливается соответствующий диск, затем производится нарезка, которая превращается в удовольствие. Используя такую самодельную машину, вы можете разрезать тротуар по диагонали, тем самым разнообразив способы его укладки.

Производство шредера

Что можно сделать из старой шлифмашинки? Этот вопрос часто задают надомники. Но если ваша угловая шлифовальная машина работает правильно, вы можете сделать настенный фрезер. Используя оборудование без изменений, вы подвергаете себя опасности. Чтобы избежать риска, можно изготовить насадку с твердым основанием, которая будет делать надрезы на стенках по всему диаметру диска.

Это дополнение является подошвой в форме упора, которая позволяет инструменту перемещаться вдоль стены. Усилия будут единообразными. При изготовлении такого устройства не торопитесь и установите закрытую крышку, которая будет дополнена шлангом для подключения пылесоса.

в заключение

Если вас интересует, что можно сделать со сломанной кофемолкой, вы можете рассмотреть приведенные выше примеры. Другие предложения включают в себя: гравер, шлифовальный станок, подвесной мотор и многое другое. Вы даже можете модифицировать велосипед с помощью описанной коробки передач.

Что можно сделать из болгарки руками

Мастер покажет подборку интересных идей по использованию болгарки, которые помогут расширить функционал инструмента и сделать его более удобным. Смотрите подборку 5 вариантов и выбирайте, что можно сделать, исходя из своего опыта.

1. На экране показана монтажная пила. Это не заводское производство. Такая самоделка имеет два прижима – горизонтальный и вертикальный. Благодаря дуэту прижимов ни одна деталь не соскочит с места – будь то уголок или труба. Кроме того, имеется подвижный ограничитель для серийного распила деталей определенной длины. Отличное приспособление, которое несложно собрать руками.

2. Гриндер может не красив визуально, но этого с него и никто и не требовал. Задумка в надежности и практичности. Самое интересное, что для изготовления самоделки не использован сварочный аппарат. Другими словами – ни одна деталь не сварена. Все стянуто на болты, что облегчает сборку конструкции.

3. Из старого стола можно сделать домашнюю мини пилораму

Внимание! В фрагменте этого видео показан недоработанный станок или с него снят защитный кожух. Вопросы, кроме этого и других, есть и к перчаткам

Смотрите ТБ при работе на пилораме.

С помощью регулятора мощности можно изменять обороты этой самоделки. Болгарка крепится под столом в трех местах. Тем самым устраняя какие-либо вибрации диска. Но заметим, это всего лишь идея, а не готовый агрегат. Изготавливая такую самоделку, позаботьтесь прежде всего о безопасности. Нужно обязательно закрыть неиспользуемую часть диска. Для удобства расширить стол и установить направляющие.

3. Скромный вариант для распила погонажных изделий. Данная самоделка с наличием направляющих может пилить металл под 90 градусов, 45 градусов. Сами же направляющие съемные. Что облегчает транспортировку и хранение пилы. В этой самоделке использованы одновременно два варианта возврата режущего диска в исходное положение. Это противовес в виде гантели и пружины. Можно использовать только один из них на выбор.

4. Есть еще одна идея – сделать фрезерный станок из болгарки. На нем можно не только отрезать, но и делать выборки. Резать метал будете не фрезой, а фрезерным диском. Крепится болгарка просто. Она закручивается своей ручкой через уголок, идущий вдоль стола. Если вариант кажется простым, то можно развить идею и придумать что-то свое.

5. Если распиливали трубы большого диаметра, то сталкивались с проблемой распилить метал в одно погружение, так как редуктор УШМ всегда мешает это сделать. Самоделка поможет решить проблему. В дополнение к монтажной или к маятниковой пиле станина с мебельными роликами помогает упирать и фиксировать трубу. При этом, делая небольшой пропил благодаря роликам, ее легко крутить и отрезать по всему диаметру.
