Захват для газобетона

Особенности конструкции кельмы для газобетонных блоков

Приспособление для нанесения клея на газобетонные блоки своей конструкцией отличается от кельмы для бетона или штукатурки. На вид инструмент напоминает ковш параллелепипедной формы с ручкой. Со стороны свободного края расположен ряд зубцов, которые формируют толщину клеевого шва. Их высота колеблется от 4 до 10 миллиметров.

Ширина кельмы соответствует ширине газобетонного блока. В продаже можно встретить инструмент с захватом от 7 до 40 сантиметров. Изготавливается ручное устройство для нанесения клея из нержавеющей или черной стали. Часто конструкцию покрывают специальной краской.

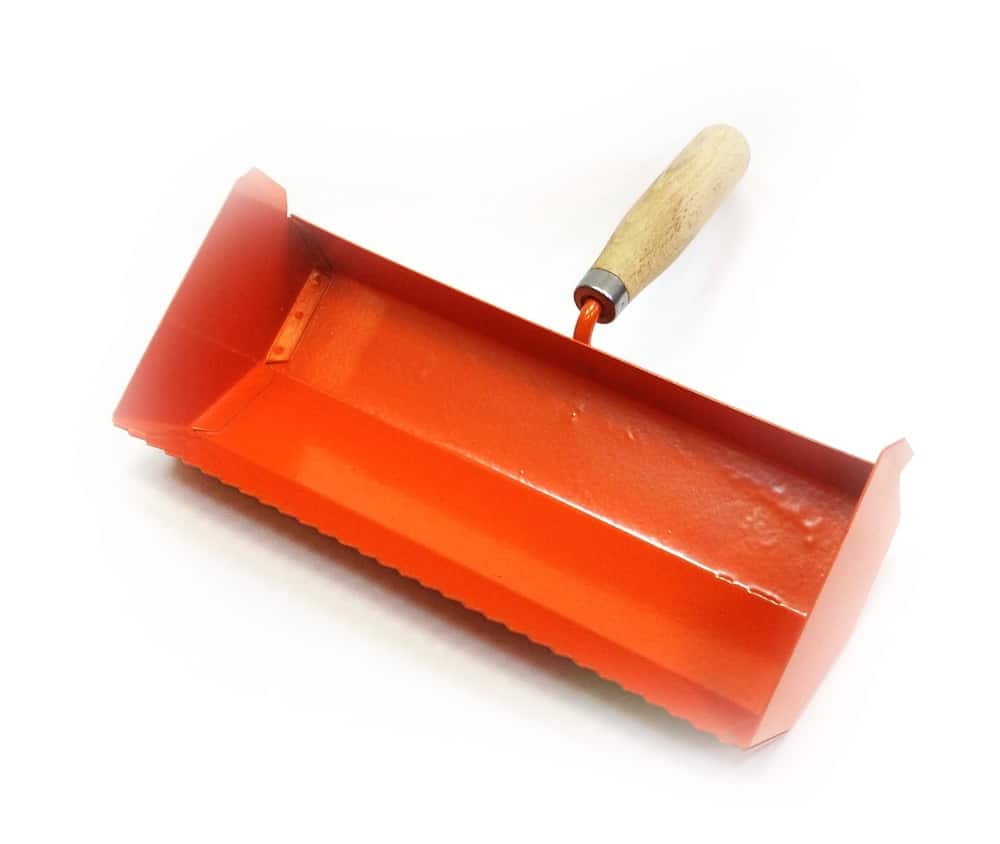

Кельма для газобетона 400 мм

Также можно встретить в продаже пластиковые кельмы. Они отличаются невысокой стоимостью, но имеют невысокую прочность и быстро выходят из строя. За счет этого используются при разовой укладке блоков.

Удобное применение инструмента обеспечивают ручки с резиновым или пластиковым держателем. Поверхность ее моет быть гладкой или рифленой. Такая конструкция кельмы позволяет точно накладывать клей на горизонтальные или вертикальные поверхности, форма ковша позволяет расходовать клей только по назначению.

Поэтому кельма способствует экономному расходу скрепляющей блоки смеси. При отсутствии потерь потребление клея в несколько раз ниже от расхода обычного раствора для кладки кирпичей.

До каких температур можно работать?

Не все противоморозные добавки, выпускаемые на сегодняшний день отечественными и зарубежными производителями, соответствуют ГОСТу 24211-2003.

При таких же показателях можно использовать кладочные смеси, предназначенные для возведения стен из газобетона в условиях малоэтажного строительства при отрицательных температурных режимах.

Использование стандартных, или так называемых «летних» кладочных смесей с добавлением противоморозной добавки «Антимороз» позволяет гарантированно выполнять строительные работы до температуры минус 15°C.

Не слишком ощутимое удорожание зимнего строительства вследствие приобретения специальных добавок и клеящих составов может быть компенсировано сезонным понижением цен на газобетонные блоки.

Специфика работы кельмой для газобетона

Специальную для кладки газобетона кельму используют в виде дозатора раствора. Таким ручным инструментом достаточно просто равномерно распределить клей по ровной поверхности:

• удерживая кельму за ручку зачерпнуть необходимое количество клеевого состава;
• нанести клей на горизонтальную и вертикальную поверхность швов и сразу же простым продольным движением разровнять его по всей пощади при помощи зубцов на инструменте.

При проведении кельмой вдоль кладки вся порция наложенного раствора проходит между зубьями и распределяется по площади пластом одной толщины. Благодаря этому вся рабочая поверхность газобетонного блока равномерно покрывается тонким слоем клея, что полностью исключает возникновение мостиков холода, снижая потери тепла в зимнее время.

Как изготовить матрицу своими руками

Форма для изготовления шлакоблока — самое главное в процессе и самое главное в комплектации станка. Без правильной формы весь смысл самостоятельного изготовления шлакоблока превращается в бесполезный кружок Умелые руки. Чем больше неровностей и пустот будет в шлакоблоке, тем дольше будет возводиться стена, и тем некачественнее будет кладка. В процессе изготовления на вибростоле шлакобетон имеет свойство усаживаться, и это вполне естественно, поскольку вся суть вибростола в том, чтобы максимально уплотнить раствор, прогнав из него весь воздух.

Если матрица не будет это учитывать, шлакоблоки будут разных размеров, и нормальную кладку из них выполнить будет очень проблематично. Поэтому в профессиональных станках применяют еще и пресс для быстрой стабилизации смеси. Чертежи матрицы и пошаговый процесс ее изготовления пояснений не требуют. На фото все прекрасно видно, а соблюдая эти размеры, вы получите идеальный шлакоблок.

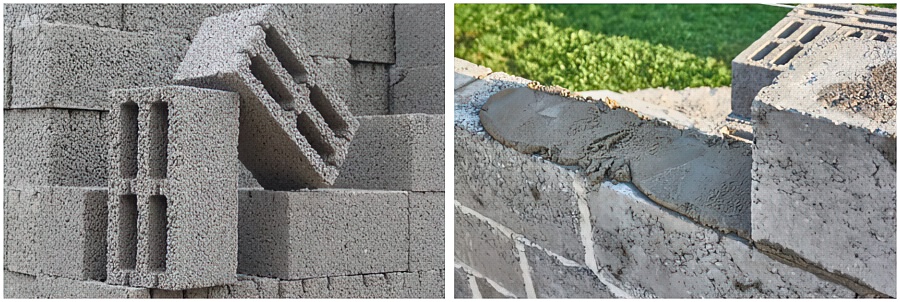

Особенности материала

Это искусственный камень, изготавливающийся из смеси шлака и бетона. Это обстоятельство определяет его характеристики. Шлаки образуются как отходы при расплаве железа и других металлов. Они впитывают все примеси, оставляя сплав чистым. В результате в их состав в числе прочего попадают токсичные вещества, которые могут быть опасны для человека. По этой причине готовые шлакобетонные блоки оставляют на некоторое время для выветривания.

Это нерентабельно, поэтому производители стали менять состав своей продукции. Массовая доля шлака уменьшается, вместо него добавляются опилки, песок, битый кирпич, т.п. В любом случае свойства материала в целом сохраняются. Он достаточно прочный, пожаробезопасный, не повреждается грызунами или насекомыми. Цена его невелика. Самое главное достоинство — простота монтажа. Крупные блоки правильной формы легко укладывать.

Есть и ряд недостатков. Камень массивен. Средний вес стандартной детали 25-30 кг. Выпускаются полые и полнотелые разновидности. Первые легче. Благодаря присутствию полостей с воздухом они лучше сохраняют тепло. Их выбирают для возведения стен, перегородок. Полнотелые элементы хороши для фундамента, опор, т.п. Кроме этого выпускают полублоки и облицовочные элементы.

Блоки из шлакобетона уязвимы для влаги. Вода легко проникает вглубь деталей, быстро их разрушает. Поэтому фасады обязательно облицовывают. Прочность материала относительна. Есть ограничения по его использованию.

Что такое захват для газобетонных блоков

Захват для блоков газобетона представляет собой механическое приспособление с зажимом и удобной рукояткой, с помощью которого можно фиксировать и перемещать гладкие прямоугольные камни.

Специальное приспособление для переноски газобетонных блоков позволяет нести данный груз, как чемодан, и очень облегчает каменщику процесс работы. Ещё несколько лет назад захваты использовались исключительно на крупных стройках, а сейчас их различные версии предлагаются почти всеми газобетонными компаниями. Многие производители инструмента тоже наладили их выпуск, средняя цена ручной версии в середине 2020 года – порядка 1800 руб.

Конструкция устройства

Внешний вид захватов для газобетонных блоков от разных производителей может отличаться, однако, принципиальных вариантов конструкции всего два:

Захват-клещи

Этот захват для газобетона представляет собой пару симметричных по размеру и расположению рычагов, образующих своеобразные клещи. Они имеют удобный изгиб и соединены по центру болтом по типу ножниц. С того конца, который фиксируется на блоке, есть захватные пластины. С противоположной стороны рычаги соединены смещающейся рукояткой. Обжим происходит под собственным весом блока, в момент поднятия ручки.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.76%

Дом из кирпича
17.63%

Бревенчатый дом
13.77%

Дом из газобетонных блоков
19.17%

Дом по канадской технологии
11.05%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
3.99%

Дом из пеноблоков
3.83%

Дом из сип-панелей
3.31%

Проголосовало: 3682

Захват-телескоп

Второй захват по газобетону имеет принципиально другую конструкцию, больше похожую на струбцину. У него есть направляющая, по которой движутся захватные губки. Одна из них фиксируется стопором, а вторая отодвигается как телескоп с помощью пружинного механизма.

Перенос блока струбциной

Как клещеобразные, так и телескопические захваты бывают поперечными и продольными, и вот в чём разница между ними.

Поперечный зажим

Поперечно устанавливаемый захват для блоков газобетона, своими руками изготовленный, или в заводском исполнении, обхватывает блок по ширине. Он очень удобен для перемещения блоков одним человеком: поднимать изделие вверх приходится двумя руками, но переносить можно и одной.

Продольный захват

Зажим для газобетона, имеющий более длинные рычаги, можно использовать не только для поперечного захвата, но и для продольного. Это даёт возможность нести блок не одному, а вдвоём, если он имеет большой формат и весит почти 60 кг. Как вариант, можно нести сразу несколько блоков меньшего размера.

Загрузку блоков на паллеты производят рабочие, и они обычно пользуются ручными поперечными приспособлениями.

Способы формовки

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

• нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
• далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
• потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
• далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
• во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
• затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Инструкция по использованию

Приспособление для кладки блоков

Порядок работ элементарен. Для работы нужен клеевой раствор, консистенция обычная. Клееукладчик помещают на торец ряда стены и приступают к работе.

С помощью шпателя внутрь короба загружают клей. Много раствора класть не нужно – будет тяжело работать.

Шаг №2 – формируем клеевой слой

Тянем приспособу в сторону от гребёнки. Если клееукладчик «закусило», то его нужно немного подвигать взад-вперёд, и он пойдёт легче.

Наносим клей на торец блока

Не забываем про обработку клеем торца предыдущего блока на ряду. Наносим клей.

Формируем толщину слоя

Излишки нужно убрать зубчатым шпателем.

Ставим блок по шнурке

Устанавливаем газосиликат по месту. Выравниваем по шнуре. Цикл монтажа блоков окончен.

Шаг №4 – повторение цикла

Действуем по алгоритму цикла, показанного в этапах по фото ниже.

Ставим газосиликатный блок

При необходимости подбиваем

Шаг №5 – контроль качества укладки, устранение дефектов

После укладки нескольких блоков (3-4), пока не встал клей, проверяем качество монтажа.

С помощью пузырькового нивелира проверяем уровень выложенных блоков в двух плоскостях.

Подбиваем блок киянкой

При необходимости устраняем дефекты. Используем киянку.

струбцина-захват для газосиликата.

скоро начинается сезон строительства.

для удобства кладки и перемещения газосиликатного блока беобходим струбцина-захват. либо покупать блок с имеющимся захватом- что весьма дороже. хотя в большинстве случаев люди и голыми руками работают на ура и флаг им в руки:)

как и все мои самоделки, данная изготавливалась из того что есть под руками.

в данном случаи крепежная пластина 1202706мм

и разрезалась. в этоге вышло 2ве равные пластины примерными размерами: 2720606мм из них будет изготовлен непосредственный захват, клещи.

к одной из пластин привариваем гайку, ровно по центру. к другой профиль, в моем случае 20401,5мм.

гайку берем из расчета внутреннего прстранства профиля. в моем случае 30мм. керним и просверливаем по центру 8,5мм сверлом. изготавливаем «завес».

размечаем. керним и просверливаем профиль. с одного краю будет фиксироваться завес с пластиной с другой крепиться пластина.

размер профиля(длинну) берем из расчета ширины газосиликати. в моем случае 400625250-газосиликат значит профиль =400мм.

ну как то так. кто не понял из описания, надеюсь сообразит по собраной конструкции.общий процесс сборки инструмента.

после малярки выглядит так. для работы двумя руками требуется две струбцинки:)))

опускаем на блок. и берем рукой за ручку.

поднимаем и несем. все очень надежно, сверх удобно и практично))) для укладки блока, из-за большого весса, для удобства требуется два захвата.

Sources:

https://full-houses.ru/osobennosti-zazhima-dlya-gazobetona/ https://sibkif.ru/rastvory/prisposoblenie-dlya-ukladki-blokov-na-rastvor.html https://sdelay.TV/blogs/vladimir/strubcina-zahvat-dlya-gazosilikata

Виды кладки шлакоблока

Различают четыре способа кладки шлакоблока:

Кладка шлакоблока в два камня.

Зачастую, используется для возведения фундаментов или цоколей. Стены с такой кладкой будут более теплые, за счет толщины.

Кладка шлакоблока в полтора камня.

Такая кладка используется для кладки несущих и наружных стен дома.

Кладка шлакоблока в один камень.

В один камень из шлакоблока возводят как стены с наружной стороной так и монтируют стеновые перегородки внутри дома.

Кладка шлакоблока в пол камня.

В пол камня рекомендуется возводить только внутренние стеновые перегородки. Они достаточно тонкие и не могут выполнять несущую функцию в строении.

кладка в один, полтора и два блока

Инструмент для кладки газоблоков

Газобетон требует применения специального раствора с добавками клея, и в процессе кладки блоки часто приходится резать или сверлить. Механическая обработка газоблоков очень легкая, для этого можно использовать традиционные инструменты (резать ручной ножовкой, строгать, колоть, сверлить), но для облегчения и ускорения обработки и укладки существуют и специальные инструменты:

• рубанок для строгания газобетона;
• кельма для кладки;
• ковш;
• каретка для газобетона;
• и другие приспособления, которые можно купить или сделать своими руками.

Приспособления для кладки кирпича, например, мастерок или шпатель, не годятся для кладки газобетона. Поэтому нужен специальный инструмент, но, например, ту же кельму не всегда можно приобрести в магазине — придется изготовить ее самостоятельно. Тем более, что это не так уж и сложно.

Равномерный клеевой шов — залог ровной и прочной стены, но для равномерного распределения клеевого состава по постели нужна кельма или ковш для газобетона. Это приспособление имеет форму глубокой емкости с ручкой, а зубья на кромке ковша помогают равномерно и с одинаковой толщиной (3-5 мм) распределять раствор по постели. Промышленные модели ковшей имеют разные размеры всех элементов, узлов, и разные геометрические формы.

При резке газоблоков обычной ручной ножовкой ее зубья быстро притупляются, и их приходится часто затачивать. Еще один метод — резка болгаркой с алмазным диском. Этот способ очень пыльный, а шлифмашина должна быть рассчитана на работу с дисками 180–230 мм.

Специальная ножовка для резки газо- и пенобетона имеет победитовые напайки на зубьях. Серийно выпускаемый режущий инструмент без смены цепи может порезать ≈ 25м³ блоков. Перед резкой изделие размечается с использованием металлического угольника или тусла.

При резке блока важно следить за ровностью шва — перепады по высоте делают невозможным нанесение тонкого и ровного слоя клея. Для выравнивания перепадов и порогов применяется терка или рубанок

Внешне рубанок напоминает полутерок для оштукатуривания, но в нижней его части есть режущие элементы.

Для прокладки инженерных коммуникаций в стенах из газобетона (электрокабель, интернет, телефон) и укладки арматурных стержней для усиления кладки нужно нарезать штробы, и с этой целью используется штроборез. Это специальный режущий инструмент, позволяющий делать длинные углубления разных размеров по ширине и глубине при помощи алмазного диска. На большом строительном объекте (малоэтажный дом или объект ИП, промышленные объекты) штробить нужно много, поэтому рекомендуется сделать чертежи разводки коммуникаций, согласно которым и будут проводиться работы.

Чтобы распределить по длинной и широкой постели сразу много клея, используется каретка для газобетона своими руками или промышленное приспособление, представляющее собой усовершенствованную модель кельмы. Это профессиональный инструмент узкой специализации, который пригодится только в крупном строительстве.

Кроме перечисленных выше инструментов и приспособлений, для кладки стен газобетонными блоками нужна резиновая или деревянная киянка, которой подбивают блоки, выравнивая их в ряду и прижимая плотнее к клеевому шву.

Пошаговая технология кладки

Если внутренняя несущая стена по проекту также выполняется из блоков, её монтаж осуществляется одновременно с наружными стенами. При этом выполняется перевязка блоков в кладке. Не забудьте также оставить проёмы под входную и межкомнатные двери в газобетонных стенах, об установке которых можно узнать в этой статье https://izbloka.com/dom/steny/bloki/gazobeton/dveri-g.html.

На первом этапе нужно проверить высоты и горизонтальность фундамента. Перепады до 5 см допускаются, так как при такой толщине раствор не даёт усадку.

Остальные случаи считаются браком и требуют ремонта. Любые не слишком выраженные неровности требуется срезать или заполнить цементной смесью. Очень значительные неровности потребуют установки дополнительной опалубки с последующей заливкой поверхности бетонной смесью с пластификаторами, и дальнейшим выравниванием по уровню. Высота выравнивающего слоя должна составлять порядка 30-50 мм. Кладку можно осуществлять после просыхания слоя.

На следующем этапе выполняется укладка отсечной гидроизоляции. Поверхность прикрывается рулонной гидроизоляцией с нахлёстом материала на стыках.

Выполнен гидроизоляционный слой, по углам ровно выставлены блоки по уровню или нивелиру, натянута шнурка в горизонтальном положении.

Кладка начинается с углов, а ориентиром служит наивысшая точка фундамента. Именно в этой точке устанавливается первый блок. Затем расставляются блоки по другим углам. Монтаж угловых блоков с паз-гребневым соединением осуществляется гребнями наружу.

СоветПосле расстановки блоков по углам ещё раз замерьте высоты и на каждом угловом блоке карандашом подпишите толщину требуемого слоя раствора.

Правильность установки угловых газобетонных блоков можно проконтролировать строительным уровнем или оптическим нивелиром. При необходимости подгонка угловых блочных элементов выполняется специальным резиновым молотком.

Внимание!Перед монтажом блоков на раствор ещё раз измерьте все стороны и диагонали. В прямоугольном здании противоположные стороны должны быть параллельны и равны

Смежные стороны должны быть перпендикулярны, что проверяется измерением диагоналей.

Установите угловые блоки на раствор, сверяясь с величиной толщины раствора, написанной на каждом блоке. Устанавливайте блоки точно по уровню. С помощью оптического нивелира проверяйте высоту угла блока. При несовпадении осадите блок с помощью киянки, либо добавьте раствора.

После монтажа угловых блоков натягивается шнурка
Внимание!При длине стены в десять метров и более, в центральной части укладывается блок, предотвращающий провисание шнура.

Далее вдоль шнура, ориентируясь на маячные блоки, монтируется блочная кладка с проверкой по горизонтали и вертикали.

Важно!Растворы для монтажа строительных газоблоков нужно наносить на поверхность основания с помощью мастерка. Укладка первого ряда газосиликатных блоков осуществляется на цементно-песчаные растворы, а все последующие ряды монтируются исключительно на клеящие составы

Боковые поверхности в обоих случаях обмазываются клеящими составами.
резки газосиликатных блоковпила по газобетону

После того, как будет проведена кладка первых блоков, и цементный раствор полностью схватится, очень важно провести армирование. Об армировании газобетона и её необходимости читайте в этой статье: https://izbloka.com/dom/steny/bloki/gazobeton/armirovanie-gazosilicata.html

Перед дальнейшим монтажом нужно дождаться полного затвердевания раствора, что предотвратит риск деформирования стартовых блоков весом последующих рядов.

Свойства материала

Особенности изделий

Керамзитобетон изготавливается из песка, воды, цемента и керамзитного заполнителя. Керамзит — это пористые глиняные гранулы, которые добавляют в смесь вместо традиционной для бетона гравийной засыпки. Гранулы обладают низкой плотностью и небольшим весом, благодаря этому керамзитобетон получается «теплее» и меньше по весу, что дает возможность увеличивать размер блока.

• Низкая теплопроводность обеспечивает сохранение тепла. У блоков низкой плотности может составлять 0,2 Вт/м*С в сухом состоянии.
• Скорость строительства выше, чем скорость при работе с кирпичом.
• Высокая прочность: от марки M25 до M100.
• Паропроницаемость — материал обеспечивает миграцию водяных паров сквозь толщу стены, что обеспечивает нормализацию микроклимата в доме.

Виды изделий и советы по выбору блоков

По СП все блоки условно подразделяются на теплоизоляционные, конструкционно-теплоизоляционные и конструкционные. Это разделение носит условный характер и определяется нормативами. Считается, что теплоизоляционные стеновые материалы обеспечивают только сопротивление теплопередаче и не выполняют несущих функций, конструкционно-теплоизоляционные могут формировать однослойные стены, которые не требуют утепления, а конструкционные используются только для возведения стен.

Опираться на эту классификацию при выборе керамзитобетона не имеет смысла, так как параметры тепловой защиты и несущей способности должны рассчитываться под конкретный проект в определенных климатических условиях.

Современные строительные правила требуют, чтобы ограждающие конструкции имели сопротивление теплопередаче 2 — 4 м.кв*С/Вт. Если взять максимально разумную толщину стены в 500 мм, то для однослойного ограждения потребуется теплопроводность 0,1 — 0,25 Вт/м*С. Обратившись к СП 50.13330.2012. «Тепловая защита зданий», можно найти, что этим требованиям отвечают только две плотности керамзитобетона: D500 и D600.

Теплопроводность D500 при влажности 5% составляет 0,17, при влажности 10% — 0,23, у D600 — 0,2 и 0,26 соответственно.

Из этого можно сделать вывод, что большая часть керамзитобетонных блоков в условиях климата средней полосы России будет требовать дополнительного утепления. Возведение однослойных стен возможно для хозяйственных построек или для домов сезонного использования (дачи, турбазы).

Под термином однослойные стены обычно подразумевают, что один материал закрывает все потребности в теплозащите. Трехслойная стена может состоять из несущей кладки, утеплителя и облицовки.

Керамзитобетонные блоки в зависимости от формы подразделяются на пустотелые и полнотелые.

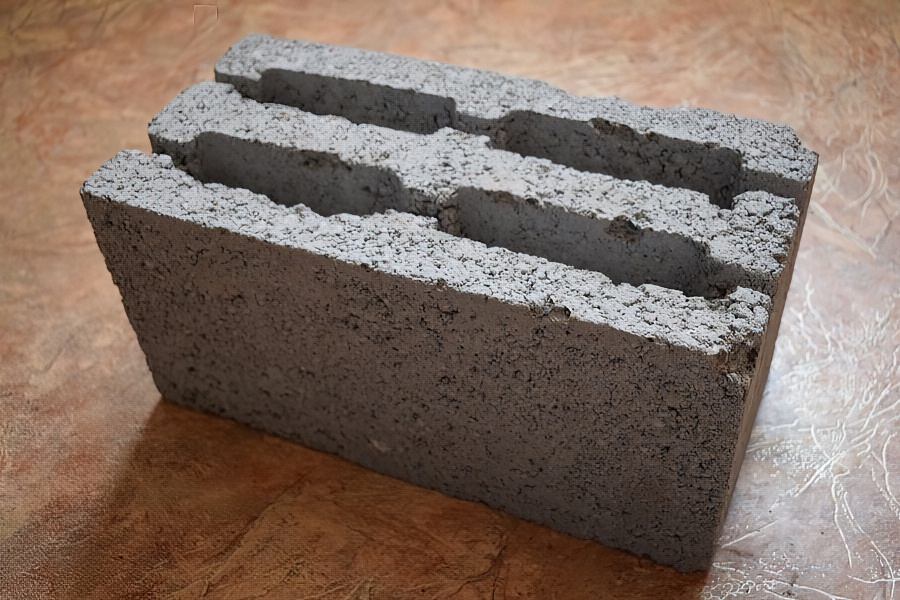

Пустотелый керамзитоблок

Пустотелый

Пустотелые — в результате формования в изделии оставляют полости, которые могут служить для прокладки коммуникаций. Они снижают вес изделия и расход сырья на производство, что делает конечный продукт более дешевым. В большинстве случаев такие керамзитобетонные блоки используют для возведения стен. В среднем их вес составляет 13 — 15 кг, марка прочности — M35 — M50, плотность — D650 — D1000.

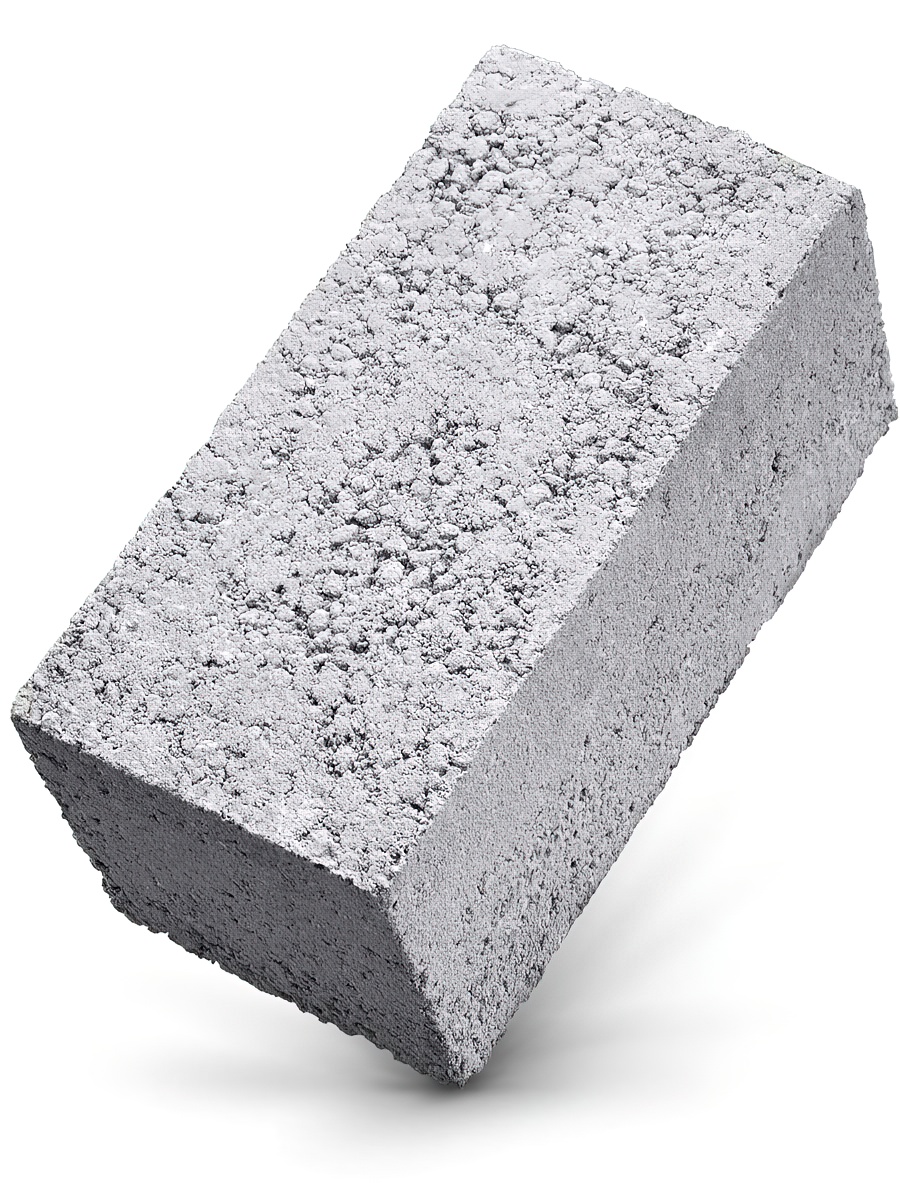

Полнотелый керамзитоблок

Полнотелый

Полнотелые — блоки без пустот, в качестве стенового материала применяются реже из-за высокой теплопроводности, избыточной прочности и более высокой цены. В большинстве случаев этот вид керамзитобетонных изделий идет на цоколи и надземную часть фундаментов. Средний вес может превышать 20 кг, марочная прочность достигает M100, плотность изделий D1500 и выше. Это означает, что теплопроводность будет на уровне 0,6 — 0,7 Вт/м*С.

При выборе керамзитобетонные блоков следует опираться на проектные данные необходимой несущей способности стен и теплового сопротивления ограждающей конструкции.

Советы по выбору инструмента

Выбор инструментов для кладки газобетона своими руками должен проводиться в соответствии с определенными правилами:

• Для облегчения распиловки блоков рекомендовано использовать сабельную пилу по газобетону.
• Не рекомендовано проведение резки блоков с применением обычной ручной пилы. Специалисты рекомендуют использование пилы-аллигатора, полотно которой имеет победитовые напайки. С помощью этого инструмента обеспечивается быстрая и качественная распиловка блоков.
• Для выравнивания блоков нужно использовать шлифовальную машинку. Во время проведения работ нужно использовать защиту от пыли.
• Подъем газобетонных блоков должен проводиться с использованием самодельного ромбового захвата.
• Для обеспечения удобств во время строительства нужно переносить блоки с применением специального приспособления.
• Для определения продольного положения блока рекомендуется использовать строительный уровень, длина которого составляет не менее 2 метров. Поперечное измерение проводится инструментом, который имеет меньшую длину.
• Усаживание материала на раствор должно проводиться с применением резиновой киянки.
