Деревянные перекрытия в доме из газобетона или керамзитных блоков своими руками: пошаговая инструкция и фото

Строительство

Построить своими руками дом из керамзитных плит несложно, главное – придерживаться определенных правил в строительных работах, которые включают в себя следующие этапы:

• сооружение фундамента;
• кладка стен из керамзитобетона;
• обустройство кровли;
• утепление;
• облицовка.

Начинающим мастерам в этом поможет пошаговая инструкция. В первую очередь делается закладка основания, ее технология зависит от состава и структуры почвы, а также уровня размещения подземных вод. После детального анализа грунта выбирается более подходящий вид фундамента.

Чтобы постройка стояла на прочном фундаменте, роется траншея, чья глубина должна превышать уровень промерзания грунта. Дно и стенки траншеи тщательно ровняют и готовят к установке опалубку из фанерных щитов или обрезных досок. После этого засыпается смесь из песка и щебня, ее толщина равномерно распределяется и трамбуется. Нужно также собрать армирующий каркас, для этого прутья крепятся между собой при помощи вязальной проволоки или сварки.

Далее готовится бетонная смесь. Расход раствора на 1 м3 определяется в зависимости от объемов работы. Готовый состав заливают в траншею таким образом, чтобы не появлялись воздушные пузырьки. Поверхность хорошо ровняют и для сохранения влажности накрывают полиэтиленовой плёнкой. Когда завершится процесс затвердения, опалубка снимается, теперь нужно класть гидроизоляцию и утеплитель.

Следующим шагом будет укладка блоков и формирование коробки дома. Специалисты рекомендуют крепить материал на специальный клеевой состав. Чтобы правильно выполнить кладку первого ряда работу начинают с угловой зоны, осуществляя контроль горизонтальности изнутри при помощи уровня.

Когда стены будут готовы, можно приступать к обустройству кровли. Перед этим подбирается подходящий материал для ее покрытия. Он должен быть прочным, устойчивым к влиянию внешней среды и долговечным. Кроме кровельного материала также потребуются деревянный брус сечением 150×150 мм, обрезная доска, дюбель и метизы для крепления. В первую очередь готовится обрешетка, к ней прибиваются стропила, ставится материал. Затем делается утепление дома. Чтобы в помещениях постоянно поддерживался комфортный микроклимат, прокладывают теплоизоляцию как снаружи, так и внутри постройки. Для этих целей лучше всего подходит минеральная вата, пенопласт или облицовочные панели. Внешняя облицовка осуществляется в зависимости от личных предпочтений, главное, чтобы дом гармонично вписался в ландшафтный дизайн участка.

Самым дешевым и простым способом считается обшивка фасада пенополистирольными блоками, они производятся толщиной до 50 см и поэтому могут хорошо утеплять строение. Блоки укладывают на специальный раствор и закрепляют дюбелями. После этого на них устанавливают армированную сетку и наносят полимерцемент. Финишной отделкой в данном случае может выступить как облицовочная плитка, так и декоративная штукатурка.

Деревянные перекрытия в доме из керамзитобетонных блоков

Как сделать деревянное перекрытие в доме? Перекрытия между этажами есть практически в каждом здании.

Они могут быть совмещены с бетонными, деревянными и кирпичными постройками.

Конструкции устанавливают не только меж этажей, но ив подвальных, и в чердачных помещениях.

В таких комнатах без перекрытий не обойтись, но устройство перекрытий в деревянном доме между этажами несколько отличается от тех конструкций, которые устанавливают в подвале.

Все фото из статьи

Очень часто возникает необходимость увеличить площадь старого деревянного дома.

Какие современные строительные материалы помогут не только сэкономить средства, но и сократить время проведения работ.

Пристройка из блоков к деревянному дому – оптимальный бюджетный вариант при минимальных затратах времени и денег.

Идеальное решение для увеличения площади частного дома

Технические характеристики

Новая жизнь старого дома

Так как старые деревянные постройки требуют не только укрепления фундамента и несущих стен при перепланировке, то керамзитобетонные и фундаментные блоки стеновые станут оптимальным решением в выборе материала для пристройки.

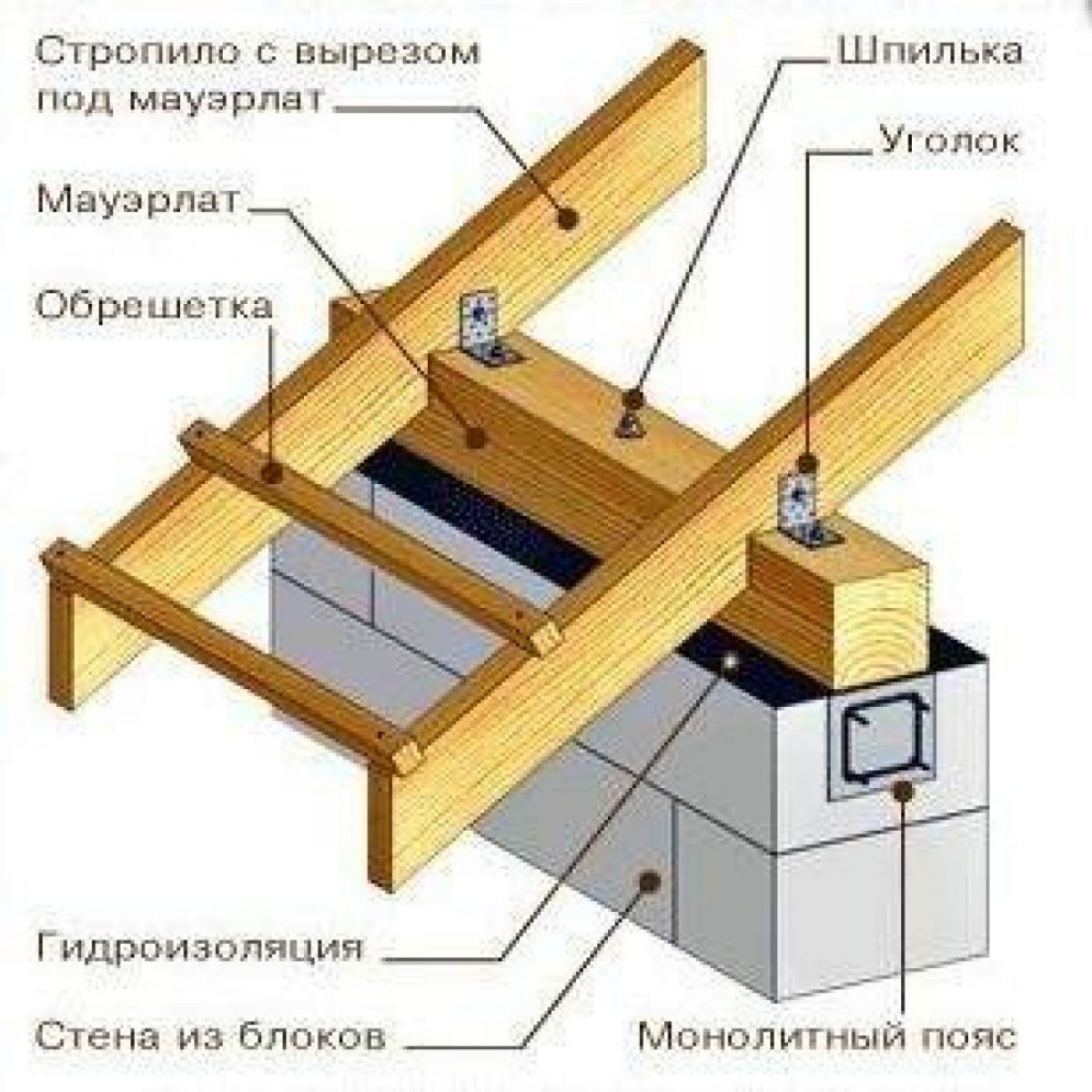

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

Междуэтажные перекрытия, под которые необходимы армопояса

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.

Строим дом из керамзитобетонных блоков

Разобравшись с характеристиками, достоинствами и недостатками продукции, изучив методы расчета потребности в стройматериале и произведя его покупку, можно приступать к строительным работам. Чтобы возвести прочный и долговечный дом из керамзитобетонных блоков своими руками придерживайтесь проверенных технологий.

Общий алгоритм постройки включает:

• сооружение фундамента;
• возведение стен;
• обустройство крыши;
• гидроизоляцию, утепление, облицовку.

Остановимся подробнее на каждом пункте.

Фундамент для дома из керамзитобетонных блоков

При выборе типа фундамента в первую очередь необходимо ориентироваться на структуру и состав почвы, а также уровень подземных вод.

Фундамент для дома из керамзитобетонных блоков

Из всего многообразия фундаментов для сооружений из легких бетонов подходит только три вида:

• ленточный;
• свайный;
• плитный.

Произведя анализ грунта на месте строительства, можно определить какой из фундаментов будет предпочтительнее. Плитное основание оправдано на неустойчивых, склонных к подвижкам грунтах. За счет большой площади и увеличенной прочности оно способно компенсировать изгибающие нагрузки и предотвратить растрескивание материала при сдвигах почвы. Но имеется нюанс, о котором нужно знать – плитное основание трудоемко в обустройстве.

Оптимальным, при низком залегании грунтовых вод, является ленточный фундамент.

Он имеет ряд преимуществ перед остальными видами оснований:

• равномерно распределяет нагрузки, что предотвращает появление трещин;
• позволяет самостоятельно произвести заливку, поскольку в процессе работ не требуется крупногабаритная техника;
• допускает обустройство полноценного подвального помещения.

Как залить ленточный фундамент

Работы по заливке ленточного фундамента проводите по следующему алгоритму:

1. Спланируйте поверхность площадки. Произведите корчевку деревьев и кустарников. Мелкую растительность удалите вручную или с помощью химикатов.
2. Произведите разметку основания, используя колышки и веревку.
3. Выкопайте траншею глубиной, превышающей уровень промерзания почвы. Подравняйте стенки и дно траншеи.
4. Подготовьте и установите опалубку. Для опалубки можно использовать обрезки досок или воспользоваться фанерными щитами.
5. Засыпьте в траншею щебеночно-песчаную смесь. Произведите трамбовку.
6. Соберите армирующий каркас. Соединение металлических прутков можно выполнить с помощью сварки или вязальной проволоки.
7. Подготовьте бетонный раствор согласно рецептуре. Используйте для работ бетонный раствор не ниже марки М400.
8. Залейте готовый состав в траншею. Тщательно утрамбуйте раствор для удаления воздушных пузырей.
9. Выровняйте поверхность. Накройте полиэтиленом для сохранения влажности.
10. После завершения процесса твердения снимите опалубку.
11. Проведите гидроизоляцию фундамента.

После набора основанием прочности приступайте к возведению коробки.

Кладка стен

Профессионалы советуют при кладке керамзитобетонных блоков пользоваться клеевыми составами

Работы по возведению стен двухэтажного дома из керамзитобетонных блоков так же, как и дачного дома из керамзитобетонных блоков проводите по общему алгоритму:

1. Уложите первый ряд. Кладку начинайте с угловой зоны.
2. Произведите контроль горизонтальности с помощью уровня.
3. Уложите следующий ряд, смещая элементы относительно нижнего уровня на треть или половину толщины.
4. Производите усиление кладки через каждые 3-4 ряда. Используйте для этого металлические прутья или армирующую сетку.
5. Усильте дверные и оконные проемы.
6. Проведите на верхнем уровне бетонирование армопояса для установки кровельной конструкции.

По окончании работ приступайте к монтажу крыши.

Обустройство крыши

Крыша, как и фундамент – залог долговечности строения. Прежде чем приступать к монтажу кровли продумайте конструкцию, выберите подходящий материал перекрытия. Экономить при выборе кровельного материала не стоит.

Важно, чтобы он был:

• долговечным;
• прочным;
• устойчивым к воздействию природных факторов;
• экологически чистым.

Обустройство кровли дома

Для монтажа крыши подготовьте следующие материалы:

• деревянный брус 150х150 мм для мауэрлата;
• обрезную доску для обрешетки;
• кровельный материал;
• метизы для крепления элементов конструкции.

Руководствуясь документацией, соберите каркас и закрепите кровельный материал.

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится

следующих видов

• из цельной древесины;
• двутавровое;
• из клееного бруса.

Из цельного бруса

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

Преимущества строительного материала:

1. Балки могут достигать в длину 12 м.
2. Вес изделий небольшой.
3. Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
4. Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
5. Предусмотрена возможность подготавливать элементы разной толщины.
6. Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
7. Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
8. Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.

Строительство стен из керамзитобетона

Возведение стен – задача технически не сложная, но требующая определенных навыков. Класть блоки нужно максимально аккуратно, рука должна быть твердой, иначе при отклонении по вертикали даже на несколько сантиметров стены придется ровнять как снаружи, так и внутри.

Кладка стен из керамзитобетонных блоков

Керамзитоблок можно класть как на цементный раствор, так и на специальный клей. Первый вариант подходит для блоков неправильной формы, так как позволяет скрыть все огрехи за счет толщины кладки. Но перед чистовой отделкой потребуется дополнительный выравнивающий слой штукатурк

Клей используется только для блоков с правильной геометрией, ровными стенками и без дефектов. Поверхность фундамента должна быть выровнена по уровню. Такая кладка позволяет делать швы толщиной всего 3-5 мм, что позволяет сэкономить на черновой штукатурке.

Процесс укладки керамзитоблоков практически одинаков для обоих вариантов:

На фундамент настилается гидроизоляция, защищая первый керамзитобетонный ряд от поднимающейся влаги.
Устанавливаются угловые блоки. Между ними натягивается контрольная нить.

Раствор наносится на фундамент, а клей – на нижнюю и боковую поверхности блоков.
Проверяется ровность блока уровнем как по горизонтали, так и по вертикали, при необходимости подправляя блок резиновой киянкой.
После завершения ряда одной стены проверяется ровность всей поверхности длинным уровнем также в двух плоскостях.
Второй ряд кладется с перехлестом в половину блока.

Каждый третий или четвертый ряд необходимо армировать прутами или специальной сеткой.

Также армируется ряд под оконным проемом на расстояние 90 см с каждой стороны.

Можно устанавливать как готовые бетонные оконные и дверные перемычки или же заливать их самостоятельно, сделав деревянную опалубку и уложив в нее арматурную сетку.

Укладываются перекрытия второго этажа без врезания в блок. Концы деревянных перекрытий оборачиваются гидроизоляцией.

Когда закончены стены второго (или мансардного) этажа, можно приступать к устройству крыши.

Утепление и отмостка цоколя

Утепление цоколя своими руками лучше всего делать ЭППС, так как он не гигроскопичен и прост в монтаже. Если в доме нет подвала или цокольного этажа, плиты экструзионного пенополистирола можно фиксировать дюбелями. Если же снаружи на фундамент была нанесена гидроизоляция, крепление дюбелями противопоказано – они пробивают гидроизоляционный слой, сводя на нет все работы.

Для этого вокруг дома выкапывается траншея под отмостку глубиной 30-40 см и шириной 1-1,5 м.

После того, как цоколь утеплен, можно засыпать и трамбовать песчаную подушку. На песчаную подушку укладывается слой гидроизоляции, а на него – плиты ЭППС. После этого кладется металлическая армирующая сетка и все заливается бетонной стяжкой.

Важно помнить об уклоне от дома наружу – для стока воды по отмостке. Поэтому опалубка делается изначально так, чтобы внешняя сторона была ниже внутренней

Где применяются?

Используют материал из керамзитобетона:

• при строительстве наружных стен домов с малым количеством этажей;
• при необходимости установки звукоизолирующих перегородок;
• при монтаже зданий и сооружений с естественной системой вентиляции. В таком случае используются блоки для вентиляции, имеющие сквозные отверстия;
• для покрытия стен построек;
• применение актуально при возведении фундамента под деревянный сруб;
• при строительстве столбов для заборов и декоративных элементов;
• легкие блоки из бетона, в составе которого керамзит, применяют в монтаже ограждающих конструкций;
• блоки из керамзитобетона способны заменить камень для укладки бордюра.

Применение конструкций из бетона с добавлением керамзита осуществляется, исходя из основных требований по его укладке. При строительстве перекрытий домов, чтобы сократить время на его монтаж и упростить технологию кладки, используют керамзитобетонные перекрытия вместо стандартных плит. Это значительно облегчит работу начинающим строителям без должного опыта.

При монтаже опалубки для фундамента используют монолитные керамзитобетонные перекрытия, которые обеспечивают целостность и прочность зданиям и сооружениям. Монолитное керамзитобетонное перекрытие значительно сократит расходы, по сравнению с затратами при работе с плитой.

Монтажные работы

Выдержат ли керамзитобетонные блоки плиты перекрытия? На этот вопрос строители отвечают уверенно – да. Принцип монтажа такой же, как на стену из кирпичного материала. Раствор, изготовленный из песка и цемента, создаст нужное сцепление плиты и стен. Разрешается выполнить дополнительное укрепление арматурой.

В работе рекомендуется пользоваться определенными правилами:

• плотность примыкания плит к стенам и равномерное распределение нагрузки обеспечивается растворной массой;
• арматура поможет выровнять поверхность, обеспечит добавочную прочность;
• многие спорят – нужен ли армопояс? Специально его устраивать необязательно, так как толщина керамзитобетонных блоков под плиты перекрытия достаточна, чтобы выдерживать массу плит и создаваемую ими нагрузку. Но в этом случае толщина стен должна быть достаточной, чтобы выдержать нагрузку;
• а как укладывать плиты перекрытия на керамзитобетонные блоки? Исключительно на стены несущего вида, чтобы не вызвать разрушений;
• кладут ли плиты на цокольный этаж? Да, только следует устроить гидроизоляционную прокладку из двух слоев рубероида.

Итак, плиты перекрытия на керамзитобетонные блоки класть можно. Но для этого следует соблюдать некоторые требования, предъявляемые к стене:

• кладка должна отличаться ровностью;
• укладку выполняют в три ряда до перекрытия арматурной сеточкой;
• верхний ряд – тычковый.

При использовании керамзитобетонных блоков под плиты перекрытия для придания объекту надежности устраивают монолитный пояс, толщина которого должна составлять пятнадцать – двадцать сантиметров. С его помощью нагрузка распределится равномерно.

А как положить плиту, если для нее не хватает места? В данном случае элемент перекрытия придется резать, используя болгарку.

По длине резка плит ПК и ПТ запрещается, так как в зоне опираний они имеют дополнительное армирование.

По длине ПБ разрезать можно, так как она изготовлена особым методом.

Распил проводится по отверстиям. Данный способ рекомендован для плит ПК, а вот для ПБ его применять не следует, потому что ширина стен между отверстиями довольно мала.

При монтаже отверстия в точках опор заливаются бетоном, заделываются минерализованной ватой. Таким образом, обеспечивается прочность в местах защемлений.

В любом случае, перекрытие получается надежным. При устройстве второго этажа перегородки из керамзитобетонных блоков на плиты перекрытий можно делать в любых местах.

Ленточный фундамент

Ленточный фундамент из ФБС укладывают несколькими способами.

Блоки стеновые (ФБС) устанавливаются на утрамбованную подсыпку из песка и гравия, соблюдая правило кирпичной кладки, с применением “перевязки”, т. е. блок верхнего ряда перекрывает “шов” нижнего. Идеальным решением ― является бетонированное дно траншеи.

На песчано-гравийную подсыпку первым рядом укладываются блоки ФЛ, так     называемая “подушка”. Делается это для распределения веса, при наличии сыпучих грунтов. Далее, подобно первому варианту.

Укладка фундамента из керамзитобетонных блоков малых форм.

Выбирая ленточный фундамент из малых блочных форм, для возведения легких одноэтажных построек, формы укладываются рядами на песчаное основание.

Траншея подготавливается шире основания блока с глубиною в 15-30 см.

Ленточный фундамент должен предусматривать места ввода инженерных сетей, водоснабжения и канализации.

Как сделать монолитное перекрытие из керамзитобетона

Свойства и особенности керамзитобетона

Главное отличие керамзитобетона от его «старшего брата», бетона традиционного, кроется в наполнителе. В классическом растворе в качестве такого наполнителя используют гравий или щебень, а в керамзитобетоне вместо них применяют керамзит, который и предопределяет основные свойства готового материала. В остальном состав этих двух материалов очень схож.

Керамзит – экологически чистый, инертный, мелкопористый материал, обладающий малым удельным весом и низкой теплопроводностью. Изготавливают керамзит из особых сортов глины. После обжига в барабанной печи такая глина спекается в округлые красно-коричневые пористые катышки, которые в конце производства сепарируют на 4 фракции. Диаметр глиняных шариков первой фракции составляет 5-10 мм, поперечник катышей самой крупной, четвертой фракции достигает 40 мм. От размеров керамзита, используемого для замешивания раствора, напрямую зависит качество готового бетона. Чем мельче шарики, тем более плотный, тяжелый и в то же время прочный бетон получается на выходе. Поэтому для изготовления несущих конструкций применяют керамзит первой или, в крайнем случае, второй фракции, а катыши четвертой группы используют главным образом для создания теплоизоляционных слоев.

Пропорции раствора

При строительстве перекрытий своими руками для приготовления раствора обычно используют цемент М400 и керамзит первой фракции с насыпной плотностью 600-700 кг/м3 и прочностью П200. Бетон, как правило, приготовляют по следующей рецептуре:

• песок — 3, 5 ведра;
• цемент –1,2 ведра;
• керамзит – 6 ведер;
• вода — примерно1 ведро и пластификатор (жидкое мыло) – 70 г.

Количество воды в растворе указывается приблизительно, потому что ее количество зависит от влажности остальных ингредиентов.

Собственноручное приготовление керамзитобетона

Не следует воспринимать название этого пункта буквально и приниматься замешивать раствор своими руками. Качественно вымесить большую массу керамзитобетона совковой лопатой очень трудно. Чтобы в итоге получить хороший однородный материал, замес надо осуществлять электрической бетономешалкой, которую можно арендовать на несколько дней у фирмы, занимающейся прокатом строительного оборудования, или приобрести ее в личное пользование.

Порядок замеса

1. В чистую бетономешалку залейте заранее отмерянное количество воды, добавьте в нее жидкое мыло (или фабричный пластификатор) включите агрегат и засыпьте в него песок, смешанный с цементом.
2. Лишь только масса в бетономешалке станет однородной, добавьте в раствор керамзит.
3. Бетон считается готовым тогда, когда все глиняные окатыши равномерно покроются цементной «глазурью». Один цикл приготовления смеси занимает, как правило, от трех до шести минут.

Столбчатый фундамент

Столбчатый — обычной и дешевенький в изготовлении

Употребляют его для легких домиков из керамзитбетонных блоков на повсевременно промерзающих почвах. Фундамент для одноэтажного дома из блоков. Столбики для фундаментной базы дома изготовляют из бетона, кирпича, керамзитобетонных блоков либо пеноблоков.

Опору эту время от времени совмещают с железобетонной плитой, которую устанавливают на столбики. Как изготовить фундамент для дома из керамзитобетонных блоков. Различные типы конструкций и способ их монтажа. Фундамент для дома из керамзитоблоков: видео-инструкция. Выходит столбчато-плиточная база, которая может выдержать самые томные дома из керамзитобетонных блоков даже на болотистых грунтах.
