Изготовление ручного бура в домашних условиях

Ложкообразный бур для ручного бурения

Ложкообразный бур состоит из основания в виде металлического стержня и рабочей поверхности в форме цилиндра. В его нижнем отсеке делается специальная прорезь продольной или спиралевидной формы. При захвате грунта такой бур действует аналогично обычной ложке.

Рабочий элемент бура — «ложка» — сдвигается во время сборки примерно на 10-15 мм в сторону от центральной оси стержневого основания. Это дает возможность при работе высверливать отверстие, превосходящее по размерам диаметр цилиндра. А в дальнейшем позволяет устанавливать обсадные трубы, которые должны быть больше бура по диаметру.

Ложкообразный бур чаще всего применяется на суглинистых и других пластичных грунтах. Это позволяет использовать инструмент с максимальной эффективностью. Скважина пробуривается постепенно с параллельной установкой обсадных труб.

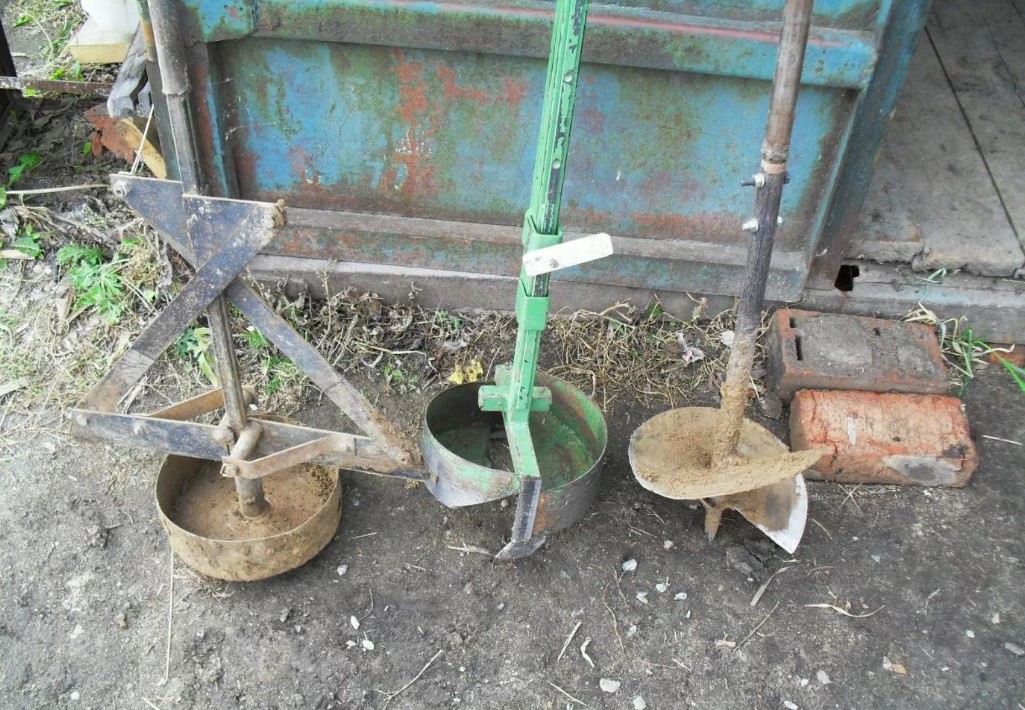

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

• обыкновенный садовый бур;
• шнековый садовый бур;
• бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также  отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под свайно-ленточные фундаменты. Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Простая конструкция

Как сделать самодельный плуг для минитрактора Для изготовления неглубоких отверстий в земле можно использовать простую конструкцию ручного ямобура с одним режущим диском. В таком варианте целесообразно предусмотреть съемную рабочую часть для возможности сверления лунок разного диаметра. На рис.1 показана простейшая конструкция. (Рис. 1. Простой ямобур. Состоит из ручкодержателя, ручки, штанги, муфты.)

Показанная конструкция имеет сменные диски диаметром 100, 125 и 150 мм. Диск вырезается из стального листа толщиной не менее 3 мм. Штанга изготавливается из стального стержня диаметром не менее 16 мм или трубы диаметром 20-25 мм. Изготовление ямобура производится в следующем порядке:

Рисунок 3. Чертеж шнекового ямобура.

1. Вырезается диск нужного диаметра, в центре которого сверлится отверстие, диаметр которого на 1-2 мм превышает диаметр штанги (оси).
2. На диске вырезается сектор, а кромки металла внутри сектора немного загибаются для обеспечения винтового вкручивания; кромки затачиваются под углом 50-60°.
3. Нижний конец стержня заостряется в виде конуса под углом 25-35°, а на поверхности конуса вытачивается винтовая бороздка; можно применить другой вариант – приварить сверло.
4. На верхнем конце стержня нарезается резьба для крепления в соединительной муфте.
5. Муфта изготавливается из трубы в виде втулки длиной 5-7 см; с одного торца нарезается внутренняя резьба для ввинчивания режущего инструмента; второй торец приваривается к удлиняющей штанге;
6. Режущий диск одевается на стержень и надежно приваривается.
7. На удлиняющей штанге устанавливается ручкодержатель в виде втулки с отверстием для вставки ручки и резьбовым отверстием для вкручивания винтового фиксатора ручки.
8. Ручка изготавливается из стержня или трубы диаметром 16-20 мм длиной порядка 40-50 см.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Необходимое оборудование для работы

Базовой единицей оборудования является малогабаритная (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.

Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.

В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.

Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.

МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.

Элементы установки для бурения.

Установка состоит из следующих элементов:

• корпус из металлической рамы, легко собирающийся и разбирающийся;
• колодезный ворот или лебедка;
• электромотор, приводящий в движение бур;
• вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
• скважинный насос или мотопомпа;
• буровой инструмент, в т.ч. разведывательный бур;
• штанги из труб для наращивания колонны;
• блоки управляющей автоматики;
• шланги, соединяющие подающий воду насосный агрегат с вертлюгом.

Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.

Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.

Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.Это интересно: как сделать садовый бур своими руками.

Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью

Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения

Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью. Такие изделия меньше подвержены износу. Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т

к. они будут заостряться при трении о слои почвы. Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь. Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Такие изделия меньше подвержены износу. Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы. Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь. Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

• Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
• До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

Разновидности и технические характеристики

Бур состоит из рабочего органа, штанги и рукоятки. Первый сделан из плоских или гнутых пластин. Они нужны для подрезания грунта, его взрыхления с последующим подъёмом на поверхность. Штанга соединяет рабочий орган с рукояткой, за которую вращают инструмент. Практическое применение стало основой разработки нескольких типов коловоротов:

1. Базовая конструкция. Рабочий орган состоит из двух фрез (приваренных к штанге), расположенных под наклоном к оси. Таким инструментом трудно будет выкопать глубокую лунку – его используют для формирования небольших ямок.
2. Конструкция со сменными фрезами. Смена режущих лезвий позволяет бурить различный грунт.
3. Бур с разъёмной штангой. Благодаря увеличению расстояния между рабочим органом и рукояткой можно делать лунки глубиной в несколько десятков метров.
4. Шнековый. Фреза сделана из спиральной стальной полосы. Такая конструкция увеличивает производительность инструмента: за один проход извлекают больший объём грунта.

К сведению!При бурении глубоких водяных скважин применяют коловорот с удлинёнными рукоятками. Таким приспособлением работают два человека, что позволяет увеличить усилие резания и темп проходки.

Отдельный тип коловорота – бур ТИСЭ. Им делают скважины под заливные сваи. Инструмент имеет два режущих органа: один заглубляется в грунт как в классических моделях, а второй разбуривает почву в основании ямы. Это увеличивает допустимую нагрузку на сваю за счёт формирования опорной пяты в нижней части подземной колонны. Большое количество конструкций станет аналогом собственного коловорота.

Назначение

Земляной коловорот нужен для вертикального формирования цилиндрических ям. В них устанавливают столбы или фундаментные сваи, сажают черенки растений. Кроме этого, с его помощью бурят водяные скважины и берут образцы грунта из недр земли. По сравнению с копанием ямы лопатой, коловорот не нарушает целостность почвы, формирует компактную, аккуратную лунку. Обратная засыпка такой скважины не требует дополнительного уплотнения.

Почвообрабатывающий инструмент ускорит, а также облегчит строительство забора или свайного фундамента. Глубина лунок при формировании их лопатой не превышает 1 м. В районах, где грунт промерзает больше, возможны проседание столбов, их наклон после оттаивания земли, буром делают лунки до 2,5 м. Этот параметр зависит от конструкции инструмента и характеристик почвы.

Рекомендации по использованию и уходу за электроледобуром

Чтобы оборудование прослужило вам верой и правдой как можно дольше, следует относиться к нему бережно, и следовать некоторым простым правилам:

1. Избегайте перегрева электродвигателя. Особенно это касается дешевых или кустарных образцов. Если ощущаете, что температура корпуса сильно поднялась, лучше дать оборудованию отдохнуть, даже если оно рассчитано на такие нагрузки.
2. Крепко держите электробур руками во время бурения, равномерно распределяя нагрузку. Это также увеличит срок его эксплуатации.
3. Нужно просушивать устройство после возвращения с рыбалки. Ни в коем случае не упаковывайте его в целлофан или иные контейнеры до полного высыхания.
4. В летний период «отдыха», нужно смазывать рабочие поверхности ледобура смазочными материалами.
5. Следите за состоянием режущих кромок, и затачивайте их при необходимости. Это уменьшит нагрузку и на прибор и на руки.

В заключение стоит отметить, что электрический аккумуляторный бур необходим в первую очередь рыболовам, которые не представляют свою жизнь без льда, снега и множества насверленных лунок. Если планируется 5-10 рыбалок за зиму, то хватит и обычного ручного инструмента, — и для здоровья полезно и бюджет сбережет.

Ход работы

Итак, как же сделать мотобур своими руками из бензопилы?

Подготовить бензопилу. В большинстве случаев используют советскую пилу «Штиль».

Шнек должен вращаться с небольшой скоростью. Нужно найти способ уменьшения оборотов, чтобы на выходе получалось столько, сколько необходимо для безопасной работы с мотобуром. Поэтому, для того, чтобы сделать мотобур своими руками, потребуется редуктор.

Клиноременной и червячный редукторы выполняют одинаковую роль, несмотря на конструктивные различия. Но в данном случае червячные предпочтительнее.

Примечание: КПД червячной передачи ниже, чем у клиноременной. Червячный редуктор нагревается быстрее, но его можно установить непосредственно на вал базового механизма. Никаких соединительных муфт или механических передач не понадобится.

Большая шестеренка редуктора клиноременной передачи должна приводить в движение шнек!

Вы разобрались с редуктором. Но где его взять? Лучше купить. В сети можно найти истории о смельчаках, которые, вооружившись болгаркой, отверткой и молотком, разбирают старые инструменты и извлекают из них редукторы. Тоже вариант, но ненадежный и варварский.

Редуктор и мотор бензопилы нужно скрепить. На этом этапе вам может понадобиться помощь слесаря. Обычно растачивается втулка необходимого диаметра – она и служит соединительным звеном.

Нужен дополнительный крепеж. Его нигде не купишь. Это ручная работа, к каждому устройству крепление подбирается индивидуально.

Осталось подобрать бур и ножи к нему. Бур и шнек должны совпадать по направлению вращения, если устройство сборное. Самые популярные – «Тоннар», «Мора», «Хитачи». Стоимость обычно не превышает 5000 р.

Ножи желательно подобрать «родные» и не китайского производства, особенно в том случае, если мотобур вы будете использовать для бурения лунок на зимней рыбалке.

Китайские лопаются, отваливаются, трескаются и их не всегда можно восстановить с помощью сварки.

Самодельным мотоинструментом можно пробурить скважину с максимальным диаметром 150 мм. Что, как и чем бурить, лучше всего подскажет практика. Каждый выбирает для себя оптимальный вариант эксплуатации.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
  Пример самодельного земляного садового бура
• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
  Шнековый бур отличается навитыми спирально несколькими оборотами спирали
• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

О чем нужно знать перед покупкой

Вне зависимости от разновидности ручного инструмента, который планируется приобретать, необходимо учитывать несколько основных параметров:

• диаметр режущей кромки – он должен соответствовать отверстию в почве, рекомендуется подбирать лезвие с размерами на 5 мм больше, чем лунка;
• характеристики отверстий, что позволяет определить нужную комплектацию инструмента, так как есть возможность приобрести бур для земляных работ с несколькими лезвиями для бурения в разных условиях, а также с дополнительными штангами для удлинения конструкции.

Если планируется покупать моторизированный инструмент, необходимо учитывать параметры механизма: уровень мощности, режимы работы.

При покупке в первую очередь стоит обращать внимание на таких производителей как Hitachi, Husqvarna, Stihl – это хорошо зарекомендовавшие себя фирмы

Когда же стоит задача арендовать ручное буровое оборудование, нужно опираться на объем предполагаемых работ (количество отверстий, особенности грунта).

Правила работы

Перед тем как начинать бурение, следует подготовить в земле неглубокие ямы, сделать это можно лопатой. Такая мера значительно упростит дальнейшее бурение. До момента полного погружения лопастей в почву необходимо контролировать, не отклонился ли бур для земляных работ от вертикали.

Контролируйте опорожнение скважины от грунта и не бурите долго, если в отверстии грязь.

Для этой цели можно использовать вспомогательное приспособление – треногу. Дальнейшее заглубление должно происходить с минимальным отклонением.

Случается, инструмент заклинивает в почве, что обусловлено ее плотной структурой и глубокой корневой системой рядом растущих растений. Для извлечения бура из земли, путем движения в обратном направлении предусмотрен усилитель, который устанавливается на место ручки. Его длина значительно больше. Поднятие грунта необходимо выполнять на каждом участке 40-50 см. Более существенную нагрузку будет сложно выдержать самостоятельно при извлечении бура.

Готовый инструмент должен быть покрыт антикоррозионными составами. Когда во время эксплуатации появляются неровности или заусенцы на ножах, необходимо восстановить первоначальную форму изделия, а затем покрыть краской поврежденный участок. Если этого не делать, со временем лезвие будет деформироваться еще интенсивнее.

И в результате работать с таким инструментом станет невозможно. Ведь от формы, качества крепления и остроты лезвий напрямую зависит качество и скорость работы.

Это минимальный объем задач, который может быть реализован с помощью ручного бура вне зависимости от его исполнения. Более дорогостоящая моторизированная техника окупится лишь в том случае, если ее использовать часто и регулярно. По скорости бурения земли выигрывает именно моторизированный вариант бура. Но и с помощью механического аналога можно за один рабочий день подготовить несколько десятков отверстий в земле.

Скальные шнеки

используются для разработки каменистого и мерзлого грунта. Режущая часть скального шнека спроектирована таким образом, чтобы эффективно откалывать и измельчать, но не резать буримый грунт. Заменяемые зубья и пилот-забурник в таких шнеках легко крошат разрабатываемый материал, углубляясь в него. Тем самым они могут производительно транспортировать грунт к основанию лунки.

Скальный шнек чаще всего покупают Клиенты, работающие на Крайнем Севере. Для специфики северных пород бур с рабочим шнеком для скального грунта подходит лучше всего. Но и в средней полосе России, а также на юге страны популярность скальных шнеков высока. Ведь каменистый грунт встречается повсеместно, а мерзлым он бывает всю холодную часть года.

На нашем сайте представлен широкий ассортимент гидробуров и комплектующих. Но в таком большом выборе легко потеряться, поэтому звоните в , и мы квалифицированно поможем разобраться и сделать правильный выбор!

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Производители

Среди производителей, наиболее известны такие марки:

Bosch

Система крепление: SDS plus ( SDS max и quick). Преимущества: увеличенный наклон продольных канавок, высокая производительность, надежность, минимальное трение. Для чего применять: для работы с глубокими отверстиями в бетоне.

Makita

Преимущества: уменьшенный наклон продольных канавок, длительная эксплуатация, четыре специальные кромки для лучшего проникновение в бетон, центр в виде конуса для точности выполнения работ бурами Makita. Для чего подойдут: неглубокие отверстия в бетоне.

Diager Twister

Система крепления: SDS plus. Преимущества: прочная напайка, усиленная мощность, и точность благодаря специальной вставке. Для чего подойдут: для гранита, бетона и кирпича.

Пошаговая инструкция сборки

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.
