Изготовление деревянных оконных рам

Изготовление окна с форточкой

Схема полготовки створки к установке форточки.

Перед распиливанием брусков необходимо выполнить чертеж окна. При этом он должен содержать размеры створок, форточки. Это даст возможность купить только необходимое количество древесных материалов, а также в дальнейшем поможет сделать правильную разметку и разрез брусков.

Оконный переплет состоит из таких конструктивных элементов, как:

• коробка;
• вертикальные бруски обвязки (правый и левый);
• 2 створки: 1 с форточкой и 1 без нее;
• горбылек для форточки;
• фрамуга;
• импосты (горизонтальный, вертикальный);
• элементы крепления (петли).

Далее следует подготовить части деревянного окна. Начинают это делать с отпиливания от приготовленного бруска деталей, длина которых соответствует горизонтальным и вертикальным брускам обвязки, горбылькам, фрамуге. Их количество и размеры должны строго соответствовать чертежу окна. Согласно этим чертежам можно отпилить детали форточки. Далее на обвязочных брусках, горбыльке, фрамуге выполняют фальцы. Наличие такой выемки на частях окна позволит в дальнейшем закрепить стекло.

Необходимо следить, чтобы глубина всех фальцев была одинаковая для всех элементов окна, иначе стекло не ляжет плотно и утеплить его будет невозможно. Причем на фрамуге делают такие фальцы по обеим сторонам бруска. Выполнять эти углубления нужно электрическим рубанком. Также с этой задачей можно справиться при помощи пилы, зажав предварительно брусок в тисках для жесткости.

Схемы положений форточки.

Однако пила для таких работ должна быть с мелкими зубцами, иначе при выполнении распила края могут оказаться неровными, со сколами. Если же при выполнении фальцев образовались незначительные дефекты (маленькие углубления), то их можно выровнять при помощи специальной замазки для дерева.

На горбыльке, кроме фальца, необходимо пропилить четверть, в которую в дальнейшем ляжет форточка. Размер выбранной четверти у горбылька зависит от того, в какую сторону будет открываться форточка, наружу или вовнутрь. Если планируется открывание форточки внутрь, то на стороне фальца прибивают или приворачивают на саморезы дополнительную ограничительную планку. При открывании форточки вовнутрь в такой планке нет нужды. Дополнительное углубление можно произвести при помощи стамески, причем сделать это можно аккуратно и ровно.

После этого начинают делать шипы и проушины. Именно при помощи них будет происходить скрепление рамы. Шип – это специально пропиленный по размерам выступ, а прорезь (паз) называют проушиной. Выполнение проушин и шипов необходимо делать строго по размерам и очень тщательно, не допуская отклонений даже на миллиметр. От их правильного исполнения зависит надежность крепления и долговечность рамы. При создании шипа надо учесть то, что лицевое его плечо будет размером с величину уже пропиленного фальца. После разметки выполняют пропилы при помощи электрического лобзика или пилки по металлу. Чтобы выполнить проушину, необходимо по разметке выполнить пропилы.

Способы крепления

Существует несколько способов монтажа рулонных штор:

• к стене или потолку с помощью кронштейнов и анкерных соединений;
• саморезами к оконной деревянной раме;
• без сверления на двухсторонний строительный скотч;
• с помощью пружинных кронштейнов, устанавливаемых на верхнее ребро оконной рамы.

Выбор способа монтажа зависит от желания владельца дома упростить себе задачу, сохранить целостность рамы из ценной породы дерева. Использовать двухсторонний скотч можно при монтаже рулонных штор небольшой ширины. Пружинные кронштейны обеспечивают надежную фиксацию конструкций любого размера.

Популярные варианты

Классические рулонные шторы по сути – это металлическая труба (чаще алюминиевая), на которую наматывается ткань, закрепленная по бокам в два кронштейна из пластика. Кронштейны можно крепить и к потолку, и к стене. Управляют этими открытыми свободновисящими системами с помощью цепочного механизма.

На стеклопакеты деревянных или пластиковых евроокон монтируют кассетные типы. Они снабжены декоративным коробом с боковыми направляющими. Можно выделить и мансардные варианты, в которых предусмотрены специальные струны, надежно фиксирующие полотно в наклонном положении.

Может сложиться представление, что такие красивые шторы только и необходимы, как в целях защиты от жарких лучей солнца закрывать плотной тканью окно, вынуждая иногда даже включать электрический свет. Мнение это абсолютно беспочвенное, поскольку «впустить » в помещение все оттенки света летнего солнечного дня или залить комнату светом любимого оттенка, например, успокаивающим зеленоватым или легким синим – совсем не трудно. Для этого нужны лишь светофильтры , в которых используется особая ткань разных цветовых оттенков и различной светопроницаемости.

За счет этого можно получить:

• прозрачные рулонные шторы, которые хорошо рассеивают солнечные лучи. Их рекомендуется устанавливать на окна, выходящие на юго-восток и восток;
• полупрозрачные (Dim-out), как из тюля, которые пропускают солнечный свет и задерживают при этом тепло. В помещении в солнечные дни всегда светло. Это прекрасное решение для затенения мини-оранжерей, зимних садов и комнатных растений .
• полностью непрозрачные — Blackout , которые задерживают солнечный свет до 90%. Очень удобны для использования в спальнях, детских, гостиных, выходящих на на запад или юго-запад. Особенно хороший эффект дают модели с направляющими.

Механизм регулировки

Поднимать и опускать шторы чаще всего приходится вручную при помощи цепочки. Это простой и бюджетный способ, требуется лишь потянуть за цепь – и полотно поползет вверх. Если взяться за вторую нить, то занавес опустится.

Такой роликовый механизм довольно надежен при условии аккуратного обращения. В противном случае цепь может оборваться или сползти с вращающегося барабана, и тогда механизм заклинивает.

Пружинный держатель дает возможность расположить шторы в любом направлении: с открыванием сверху вниз или снизу вверх. При этом никаких лишних деталей не потребуется: достаточно просто потянуть за планку на краю и остановиться на желаемой высоте. К сожалению, со временем пружина ослабевает и перестает выполнять свою функцию.

Автоматический привод дорогой, но и самый удобный вариант. Положение настраивается с помощью пульта дистанционного управления. Конечно, не всегда есть смысл тратиться на данное оборудование, но для труднодоступных окон – например, высоких – это замечательный выход.

Как прикрепить рулонные шторы к стене или потолку

Если не хочется визуально перегружать оконный проем или портить сверлением профиль, то рольшторы крепят к стене. Для конструкций с выступающими подоконниками есть еще вариант монтажа роллет — крепление к потолку. Способ установки и размеры тканевых жалюзи должны быть выбраны до покупки или заказа.

Рекомендуется предварительно приложить к проему шаблон, чтобы убедиться, что комната после навешивания роллет не будет выглядеть теснее. Перед тем как крепить рулонные шторы к стене или потолку, нужно подобрать подходящий вариант: на простые саморезы, скотч или специальные дюбели.

Изготовление

Материалы и инструменты

Перед тем как сделать форточку в деревянном окне,надо подготовить некоторые материалы и инструменты:

• Бруски для рамы сечением примерно 50х60 мм(подбираются индивидуально);
• Штангенциркуль;
• Столярная стамеска;
• Молоток;
• Рулетка;
• Ножовка;
• Электрорубанок;
• Рулетка.

Обратите внимание! Чтобы изделие прослужило длительное время, деревянные бруски должны быть высушенными и хорошего качества – без сучков и трещин. Кроме того, их предварительно необходимо обработать антисептическим средством, предотвращающим гниение древесины

На фото – брус 50х60 мм

Чертеж

После подготовки инструмента и материалов нужно выполнить чертеж. Для этого в первую очередь следует измерить брус,из которого выполнена створка, чтобы выполнить форточку из таких же деталей.

На схеме необходимо указать в миллиметрах все размеры оконной рамы, створки и всех остальных элементов. Наличие чертежа позволит правильно раскроить материалы и избежать ошибок в процессе работы.

Переделка оконных створок

В первую очередь необходимо переделать обе створки окна.

Инструкция по выполнению этой работы выглядит так:

• Первым делом нужно демонтировать штапики и вытащить стекло.
• Далее надо демонтировать верхнюю планку створки и укоротить стойки. Если демонтировать верхнюю планку не получается, можно вырезать часть стоек посередине.

Соединение деталей осуществляется при помощи столярного клея. Если имеется фрезер, можно выполнить соединение по принципу шип/паз. Если же вырезать пазы нет возможности, следует укрепить соединение при помощи металлических уголков или планок.

Затем необходимо укоротить стекло и штапики, чтобы можно было вставить в раму.

Точно так же выполняется и вторая, наружная створка, единственное, следует учитывать, что она должна быть меньше внутренней, чтобы свободно могла открываться.

Совет! Обычные шторы мешают пользоваться форточкой. Поэтому можно приобрести специальные рулонные шторы на деревянные окна с форточкой или жалюзи.

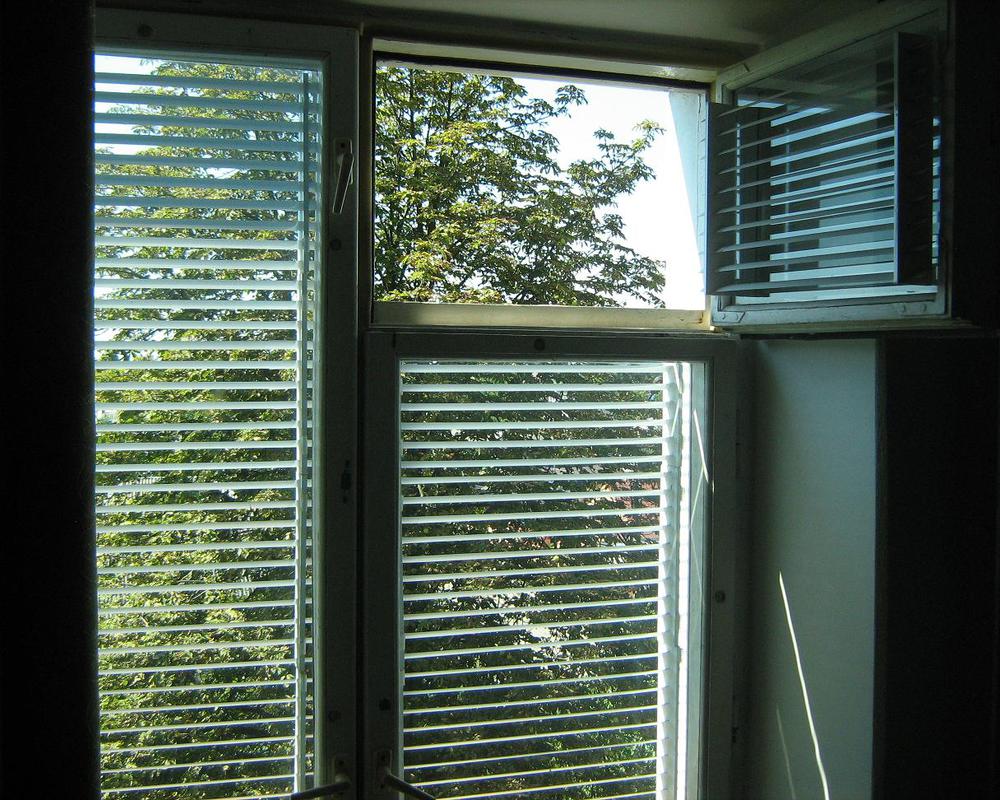

Пример -жалюзи на деревянные окна с форточкой

Изготовление

Теперь можно приступать к изготовлению форточки.

Работа выполняется в таком порядке:

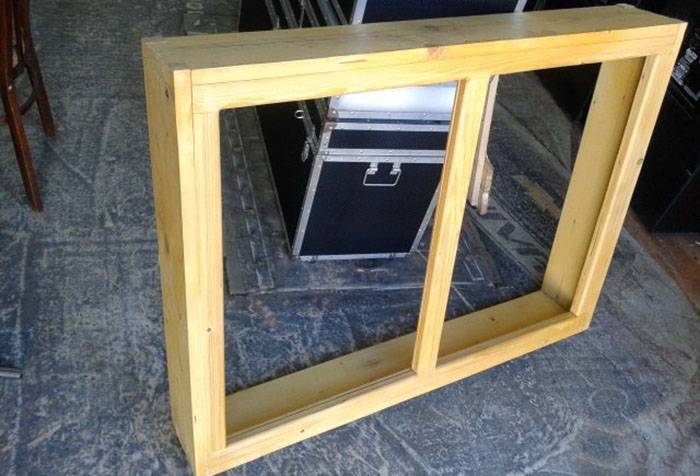

В первую очередь надо выполнить раму будущей конструкции, которая, по сути, является аналогом оконной створки, но в уменьшенном варианте. На этом этапе понадобится фрезер для выполнения пазов.

Если подобного инструмента нет, следует обратиться за помощью в столярную мастерскую, где согласно чертежам специалисты быстро обработают брус. Как правило, цена на подобные работы невысокая.

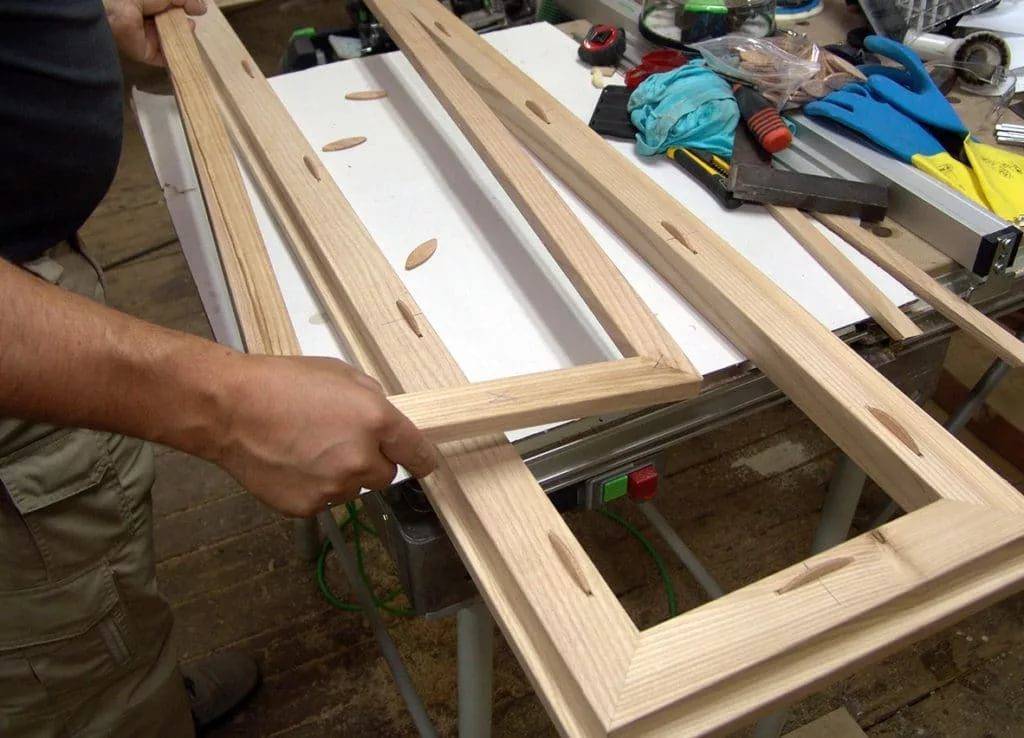

• Далее следует согласно чертежу нарезать брус на планки и выполнить срезы под 45 градусов.
• На срезах необходимо выполнить шипы и проушины, при помощи которых детали рамы будут соединяться между собой.
• Затем надо вырезать стекло по размеру и вставить в раму. Закрепить стекло можно обрезками штапиков от рамы.
• Далее конструкция крепится к оконной коробке при помощи шарниров и фурнитуры.

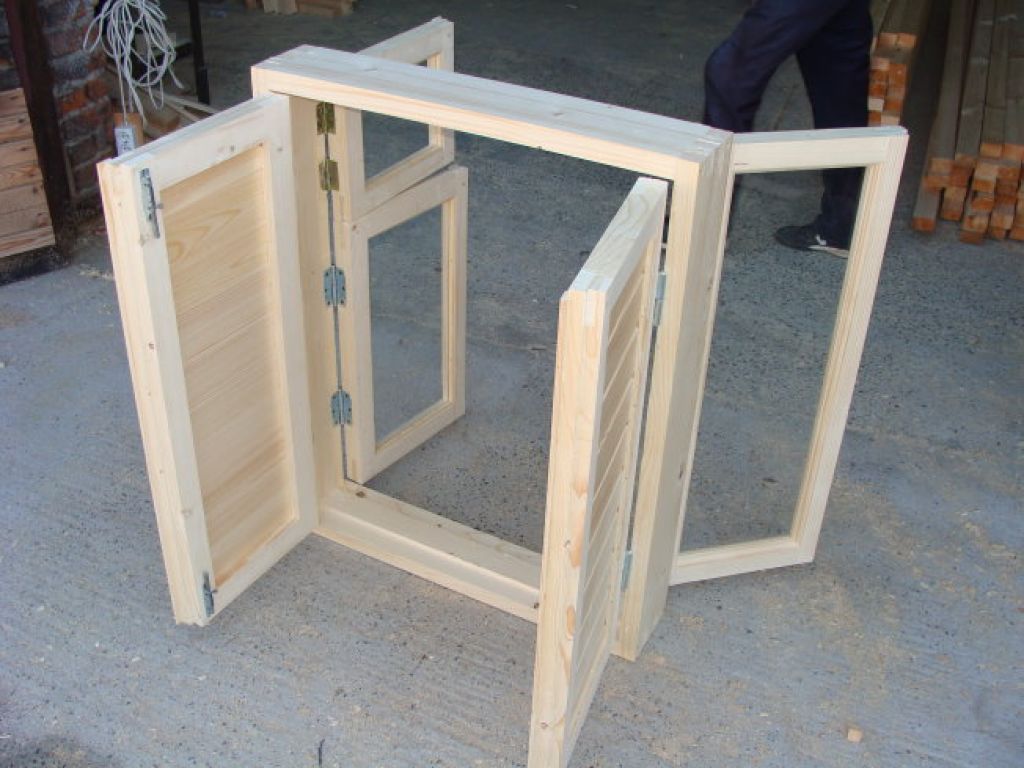

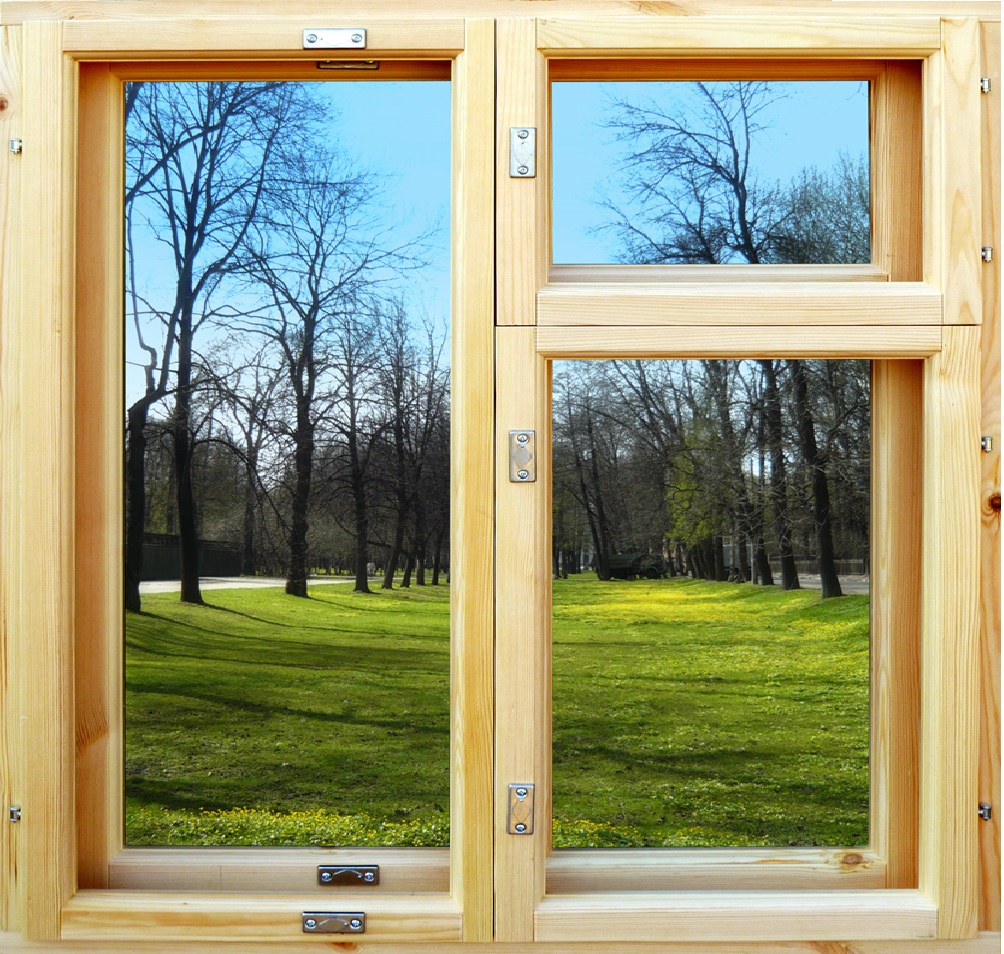

Пример готового изделия

Совет! Прежде чем работать над изготовлением, следует «набить руку», к примеру, сделать вначале деревянные окна с форточкой для дачи.

Точно также выполняется и устанавливается вторая створка. После этого нужно лишь покрасить готовые изделия или вскрыть лаком. На этом процесс их изготовления завершен.

Следует отметить, что деревянные окна с форточкой со стеклопакетом изготавливаются несколько иначе, так как створки у них сдвоенные, однако, принцип работы все равно остается тем же.

Популярные варианты

Классические рулонные шторы по сути – это металлическая труба (чаще алюминиевая), на которую наматывается ткань, закрепленная по бокам в два кронштейна из пластика. Кронштейны можно крепить и к потолку, и к стене. Управляют этими открытыми свободновисящими системами с помощью цепочного механизма.

На стеклопакеты деревянных или пластиковых евроокон монтируют кассетные типы. Они снабжены декоративным коробом с боковыми направляющими. Можно выделить и мансардные варианты, в которых предусмотрены специальные струны, надежно фиксирующие полотно в наклонном положении.

Может сложиться представление, что такие красивые шторы только и необходимы, как в целях защиты от жарких лучей солнца закрывать плотной тканью окно, вынуждая иногда даже включать электрический свет. Мнение это абсолютно беспочвенное, поскольку «впустить » в помещение все оттенки света летнего солнечного дня или залить комнату светом любимого оттенка, например, успокаивающим зеленоватым или легким синим – совсем не трудно. Для этого нужны лишь светофильтры, в которых используется особая ткань разных цветовых оттенков и различной светопроницаемости.

За счет этого можно получить:

•  прозрачные рулонные шторы, которые хорошо рассеивают солнечные лучи. Их рекомендуется устанавливать на окна, выходящие на юго-восток и восток;
•  полупрозрачные (Dim-out), как из тюля, которые пропускают солнечный свет и задерживают при этом тепло. В помещении в солнечные дни всегда светло. Это прекрасное решение для затенения мини-оранжерей, зимних садов и комнатных растений.
•  полностью непрозрачные — Blackout, которые задерживают солнечный свет до 90%. Очень удобны для использования в спальнях, детских, гостиных, выходящих на на запад или юго-запад. Особенно хороший эффект дают модели с направляющими.

Окончательный монтаж деревянного окна

Когда окно полностью готово, его нужно аккуратно вставить в проём и зафиксировать в предварительно подготовленных пазах. Его неподвижность обеспечивается саморезами, вбиваемыми сквозь короб в стену. Для того чтобы сделать это качественно, рекомендуется использовать монтажный пистолет, благодаря которому дюбели резким движением пробивают стену и глубоко в ней залегают.

В случае возникновения отверстий, пропускающих холодный воздух, пользуйтесь монтажной пеной. По окончанию работ производится тщательное оштукатуривание поверхности. Последний штрих – монтаж отлива и крепёж подоконника к окну.

Несколько советов при установке деревянного подоконника:

1. Доски, из которых будет состоять подоконник, должны соответствовать тем же требованиям: быть качественно очищенными от сучков, опилок, и быть абсолютно гладкими.
2. На дерево следует наносить антисептик, это предотвратит появление грибков и насекомых, которые любят обитать под натуральными материалами.
3. Подоконник в длине должен превышать ширину оконного проёма на несколько сантиметров. В среднем данное превышение составляет разницу в 100-200 мм.
4. Выступающая часть подоконника не должна в длине превышать 70 мм.
5. Желательно конструкцию оббивать войлоком, это придаст больше прочности.
6. Для фиксации подоконника нужно использовать безшляпочные гвозди. В случае установления деревянного подоконника и окна в деревянном доме, гвозди забиваются наполовину, а на них насаживаются доски.
7. В идеале подоконник должен быть абсолютно горизонтальным, но если вы предусматриваете уклон, то он не должен превышать 1-2 градуса.

Исходя из вышесказанного, не трудно прийти к выводу, что изготовление и установка деревянного окна не представляет собой ничего сложного или непонятного. При наличии свободного времени и всех необходимых инструментов смастерить такой шедевр своими руками – проще простого. А еще из самодельного деревянного окна можно создать настоящее произведение искусства, украсив створки ручной росписью или резьбой.

Общие сведения

А нужна ли вообще в оконном переплете форточка?

Чтобы ответить для себя на этот вопрос, рекомендуем ознакомиться с ее достоинствами:

• При открытии происходит равномерное движение воздушных масс в помещении, но при этом не возникает сквозняков.
• Увеличивает прочность окна благодаря наличию распорок.
• Возможность регулировать диапазон открытия. К примеру, в ночное время, когда организм больше всего восприимчив к сквознякам, можно слегка ее приоткрыть, чтобы обеспечить умеренное поступление свежего воздуха.

Отсюда можно сделать вывод, что деревянные окна с форточкой для квартиры действительно являются полезным элементом, повышающим комфорт проживания в жилье. Поэтому если ваше окно не имеет форточки, желательно его оборудовать этим элементом.

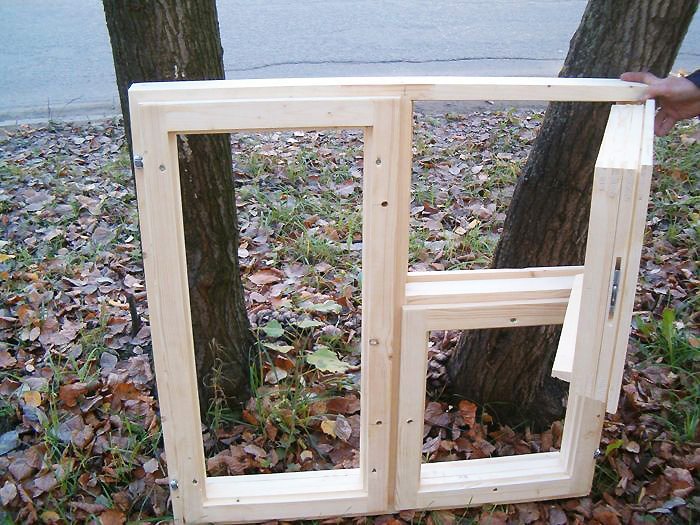

Створка с врезной форточкой

Преимущества рулонных штор

Любые оконные конструкции предназначены защитить помещение и все, что в нем находится, от попадания солнечных лучей и выгорания красок. Кроме того, скрыть обитателей от посторонних взглядов. Рулонные конструкции также выполняют эти функции, но имеют ряд преимуществ:

1. Специальная обработка ткани не позволяет проникать пыли и грязи, не впитывая, а отталкивая ее. Краски не выгорают даже после многих лет использования.
2. Между гардиной и стеклом образуется воздушная прослойка, которая способна сохранить прохладу летом и тепло в зимнее время года.
3. Универсальность и большой ассортимент моделей и конфигураций позволяет подобрать изделие под любой стиль и интерьер.
4. Отлично смотрятся как самостоятельно, так и в сочетании с другими элементами декора.
5. Легко устанавливаются. Ими просто пользоваться. Они неприхотливые в уходе, а благодаря методу наматывания ткани ткань не мнется и не деформируется.
6. Система фиксации позволяет закрыть окно не полностью, а только частично. Выбор светопроницаемости полотна расширяет реализацию освещения или затемнения комнат.
7. Возможность монтажа на створку обеспечивает полный доступ к окну в любое время. Для того чтобы открыть его, занавески не нужно раздвигать.

Что может потребоваться для работы?

Самостоятельное изготовление деревянного окна своими руками начинается с закупки древесины и подготовки инструментов. Понадобятся:

Для работы с деревом Вам понадобятся: молоток, пила, уровень, стамеска, рулетка, карандаш.

• бруски для рамы с сечением 50х60 мм;
• бруски для форточки с сечением 50х50 мм;
• столярная стамеска;
• молоток;
• штангенциркуль для точной разметки;
• рулетка (линейка), угольник;
• карандаш (маркер);
• электрический лобзик с набором запасных пилок или ножовка;
• наждачная бумага среднего и мелкого зерна;
• строительный нож с запасными лезвиями;
• электрический рубанок.

Для того чтобы изготовленное окно прослужило длительное время без замены или основательного ремонта, бруски для его изготовления должны быть отменного качества и сухими.

На них не должно быть сколов, трещин и прочих дефектов, которые могут вызвать повреждение древесины в момент ее обработки или распиливания. Сучки должны находиться в минимальном количестве и быть маленького размера, а лучше отсутствовать. Такой исходный материал не только прослужит долго, но и будет прост в обработке.

Цена вопроса

Деньги на установку новых окон придется потратить ощутимые. Экономия на качестве фурнитуры, толщине стеклопакета или профиля в конечном счете обернется холодом в квартире, обледенением или конденсатом на стеклах. А вот на материале рамы сэкономить можно: пластиковые окна дешевле деревянных.

Предлагаем читателю оторваться от оценки изделий относительно стоимости конечного продукта. Рассмотрим иные качественные характеристики оконных конструкций из натурального сырья.

Установив деревянные конструкции всего лишь раз, можно наслаждаться качеством долгие десятилетия. Подобные вложения лучше всего окупаются не только относительно материальных вложений, но и за счет повышении уровня эстетического наслаждения, оздоровления жизненного пространства. Современное производство деревянных конструкций отличается от прошлого опыта создания оконных конструкций из древесины. Конечный продукт легок, герметичен, показывает хорошие результаты пропуска света и сохранения тепла.

Поговорим не о самих оконных изделиях, а о рассматриваемом материале. Ведь дерево является универсальным материалом для создания самых лучших объектов из разных сфер. Начиная от сувениров, шкатулок, продолжая мебелью, предметами обихода, заканчивая яхтами — перечислять можно бесконечно. Данный материал относится к элитным, высоко оценивается потребителями на всей планете.

Назвать конкретную, единую стоимость подобного объекта практически невозможно. Специалисты отмечают широкий диапазон специфических характеристик, влияющих на конечную стоимость продукта. Основной упор при расчете цены на деревянное окошко стоит делать на породу сырья. Всем хорошо известно, насколько различается стоимость органических материалов.

Как самостоятельно сделать форточку в деревянном окне?

Когда встает вопрос выбора окон для нового жилья или замены старых оконных рам, определиться сразу довольно затруднительно. Это связано с большим количеством производителей, ведь материалов изготовления для окон в основном предлагается немного. Пластик, дерево, алюминий — вот основное сырье для их производства. Ну, а производители варьируют ими и характеристиками стеклопакетов и пытаются завоевать потребителя. Однако при всех достоинствах пластиковых окон, деревянные, по некоторым своим характеристикам, их превосходят. Кроме того, деревянные оконные переплеты можно соорудить, что говорит за использование древесины. Сделать форточку или раму любой конфигурации гораздо проще в деревянном окне.

Схемадеревянного переплета окна с форточкой.

Варианты конструкции

Прежде чем приступить непосредственно к изготовлению форточки, в первую очередь ознакомимся с возможными ее конструкциями:

Тип конструкции	Особенности
Врезные	В данном случае деревянное окно с форточкой выполнены в одной створке. Подобное крепление считается самым надежным. Следует отметить, что подгонять конструкцию в этом случае необходимо максимально точно, чтобы не допустить зазоров.
Разрезные	Форточка выполнена в виде отдельной конструкции. Ее крепление к оконной коробке осуществляется при помощи наружных петель.

Как правило, при переделке окна своими руками отдают предпочтение разрезной конструкции, так как ее проще выполнить.

Удачные модели рулонных штор

Посмотрите 10 лучших моделей рулонных штор. Все они разные, на любой вкус.

1. Шарм (лиловые) 52х175 см за 755 руб.
2. День-ночь (серо-белые) 66х160 см за 1 425 руб.
3. Блэкаут графит (серые, светонепроницаемые) 61.5х175 см за 995 руб.
4. Кружево (белые) 57х175 см за 855 руб.
5. Блэкаут Кристалл (бежевые, светонепроницаемые) 57х175 см за 1 025 руб.
6. Акцент сталь (серые) 72,5х175 см за 925 руб.
7. Дамаск серебро 52х175 см за 945 руб.
8. Византия перламутр (бежевые) 52х175 см за 895 руб.
9. Мозаика (темно-серые) 80,5х175 см за 1 125 руб.
10. Бриз кофейный 47х175 см за 635 руб.

Еще есть много разных вариантов штор на AliExpress. Но если будете покупать шторки там – обязательно читайте отзывы о материале и продавце.

Виды конструкции рулонных штор

В зависимости от конструктивного типа рулонные шторы делятся на:

• Открытую систему. На них нет короба. Конструкция из валика для намотки ткани,  нижней планки и направляющего механизма. Применимы в зависимости от потребностей: закрыть весь проем или отдельно створку окна. Применимы для дополнения декора помещения.
• Закрытую систему. Есть короб, где спрятан рулон с тканью, фиксирующий ее положение. Есть возможность применения при положении окна под наклоном: плотно прилегает, не провисает.

Кроме того есть еще типовые различия штор. Рассмотрим их подробнее.

Рулонные шторы системы МИНИ

Такая система является оптимизированным вариантом, крепящемся непосредственно на оконные створки. Не требует много места для размещения, не нарушает пропорции окна, при этом обеспечивая нужную степень затенения. Скромные габариты позволяют подобрать рулонные шторы на балконные окна для самых маленьких стеклопакетов.

Плюсы конструкции: максимально свободный подоконник; установка позволяет фиксировать створку окна в любом положении без деформации шторы.

Рулонные шторы системы Стандарт

Категория рулонных штор стандарт может быть установлена как на оконный проем, так и внутри него. При этом допустимый угол наклона рамы до 15о. Стандартная конструкция может быть свободно висящей или крепящейся сверху и снизу окна. Управление путем передвижения шариковой цепи по барабанному механизму.

Система может включать прямой или обратный порядок наматывания. При этом фиксировать штору можно на любом удобном уровне. Чтобы было проще установить конструкцию, она может быть помещена в монтажный профиль.

Кассетный тип

Стандартный кассетный тип штор имеет: кассетный блок с рулоном материала; направляющие рейки по бокам, которые контролируют перемещение полотна; само полотно. Сама конструкция пластиковая, иногда металлическая.

Преимущества использования: просты в монтаже, эффективно регулируют уровень освещенности, экономят пространство окна, просты в уходе, эргономичны, можно фиксировать на любой высоте, стойкость применяемых материалов обеспечиваю долгий срок службы.

Способы крепления рольштор на деревянные окна

Особенности конструкции рулонных гардин подразумевают монтаж своими руками без наличия особых навыков и специального инструмента. Все необходимые комплектующие входят в набор штор. Кроме того, альтернативные средства стоят дешево и в большом количестве присутствуют на прилавках строительных магазинов.

Различают следующие способы крепления рулонных гардин.

К стене или потолку посредством кронштейна. Для этого на поверхности отмечают точки, расстояние между которыми соответствует промежутку между крепежными отверстиями в боковых держателях вала. Точность горизонта проверяется строительным уровнем.

Если дырки под кронштейны сверлятся в старых стенах, хватит и простой дрели. Для бетонных конструкций потребуется перфоратор. Сначала закрепляется кронштейн. Затем с одной стороны прикручивают держатель, вставляют в него вал. Потом закрепляют уже одетый держатель с другой стороны. Механизм закрывают декоративными пластинами.

К раме крепятся рулонные шторы саморезами так же, как и к стене, только без использования кронштейнов. Отмечают места под отверстия, просверливают их и закрепляют держатели вала при помощи крепежных элементов, входящих в комплект.

Распространен и метод установки рулонных штор на окна без сверления. Для этого используется двусторонний строительный скотч или специальный клей, которым задняя планка коробки прочно приклеивается к верхнему элементу створки.

Изделия иногда комплектуют пружинными кронштейнами, которые устанавливают на верхнее ребро оконной рамы и уже на него монтируют конструкцию. Они не препятствуют закрытию створки. Их можно в любой момент снять, не повредив древесину.
