Топ 6 чертежи на отрезной станок из болгарки своими руками

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
Узлы в сборе закрепляют на оси двух сторон.
Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Техника безопасности

Как и при обращении с любым электрическим инструментом, следует соблюдать правила электрической безопасности. Нельзя работать в помещениях с высокой влажностью. При установке станка на улице желательно соорудить над рабочим местом хотя бы временный навес для защиты от осадков.

Как и любой режущий инструмент, УШМ, даже закреплённая в станке, требует неукоснительного соблюдения техники безопасности. Совершенно недопустима работа без защитного кожуха вокруг диска. А также обязательно применение защитных очков или прозрачного щитка.

Многие пренебрегают перчатками — и совершенно зря. Искры, вылетающие из-под пильного камня, только кажутся мелкими и неопасными. Крошки абразива и обрабатываемого материала летят как пули и могут проникать глубоко под кожу.

О том, как сделать металлическую стойку для болгарки своими руками, вы можете узнать далее.

Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно. Точнее, почти никогда.

Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!

Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.__________________

Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:

Для наружной обоймы шарнира нашел подходящую трубу

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

Самодельный отрезной станок из болгарки (УШМ), который без проблем можно сделать и установить в гараже — это решение проблем в работе по дереву или металлу для тех, кто часто держит этот инструмент в своих руках. Самодельная станина для болгарки УШМ 230.Имеет съемный кронштейн для различных видов болгарок. Станок имеет вертикальный и горизонтальный прижимы, а также регулируемый упор.

Универсальная каретка для УШМ и другого инструмента

В данном обзоре автор показывает, как сделать своими руками универсальную каретку для болгарки (УШМ) с пильным или отрезным диском и другого инструмента: ножа и стеклореза.

Для изготовления данного самодельного приспособления потребуются: болты с гайками, подшипники, профильная труба квадратного и прямоугольного сечения, металлическая полоса и некоторые другие детали.

Первым делом автор отрезает четыре куска профильной трубы квадратного сечения, из которых будет изготавливаться каретка. В заготовках надо просверлить отверстия в размеченных местах.

К двум из четырех заготовок, а также к куску профильной трубы прямоугольного сечения автор приваривает гайки, предварительно сварив их друг с другом.

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Инструкция по изготовлению стойка для болгарки

Наглядно расскажем, как изготовить стойку для болгарки своими руками. В статье вы найдете чертежи, видеоотчеты по самодельным станкам для УШМ. Варианты держателей с направляющими для листовой стали, устройство маятникового штатива.

Болгарка относится к категории инструментов, которые имеют высокую степень опасности нанесения травм. Связано это с тем, что пильный диск УШМ вращается на высоких оборотах, а вероятность заклинивания его в заготовке очень велика. Особенно это касается длинных продольных распилов, когда при нагревании металла происходит зажим абразивного инструмента. При резке труб удаляемый отрезок может поджимать отрезной диск – это ведет к разрыву тела полотна. Чтобы избежать негативных последствий работы с УШМ, применяется стойка для болгарки.

Когда угловая шлифмашина жестко закреплена и двигается только по заданной траектории, соблюдая определенный угол реза, вероятность опасности значительно падает. Стойки для УШМ есть в свободной продаже, но это не такой сложный механизм, который нужно обязательно покупать.

Станина для резки листовой стали

Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Как ровно разрезать толстый листовой металл

Для резки толстого листового металла желательно пользоваться болгаркой мощностью более 1 кВт. В этом случае разрезать изделие при помощи УШМ нужно по направлению вперед от его края. Сначала на листе необходимо прочертить линию, по которой будет осуществляться рез. Затем вдоль начерченной линии нужно положить стальной уголок либо ровный деревянный брус. При помощи струбцин уголок (брус), плотно приживается к поверхности листа.

Затем вдоль уголка, строго по начерченной линии необходимо пройтись УШМ и сделать небольшую канавку, глубина которой составляет около 1-2 мм. После выполнения этой процедуры уголок можно демонтировать и начать обычную резку металла.

Проделанная на его поверхности, по размеченной линии, канавка не позволит пильному диску отойти с заранее заданной траектории, благодаря чему получаются идеально ровные края на местах реза.

Важно! При работе с УШМ необходимо соблюдать правила техники безопасности и пользоваться средствами индивидуальной защиты.

Также во время проведения работ, необходимо учитывать направление вращения круга болгарки, а также его размер. Нельзя на небольшие УШМ (125 мм), ставить большие диски (от 150 мм и более), предварительно демонтировав для этого защитный кожух.

Насадка для УШМ абразивная щетка

Это приспособление позволяет привлечь угловую шлифмашинку к работам по очистке деревянных, каменных и металлических поверхностей. Оно хорошо счищает ржавчину, старую краску, любое другое застарелое и устойчивое загрязнение. Также, щетку можно использовать при зачистке сварных швов.

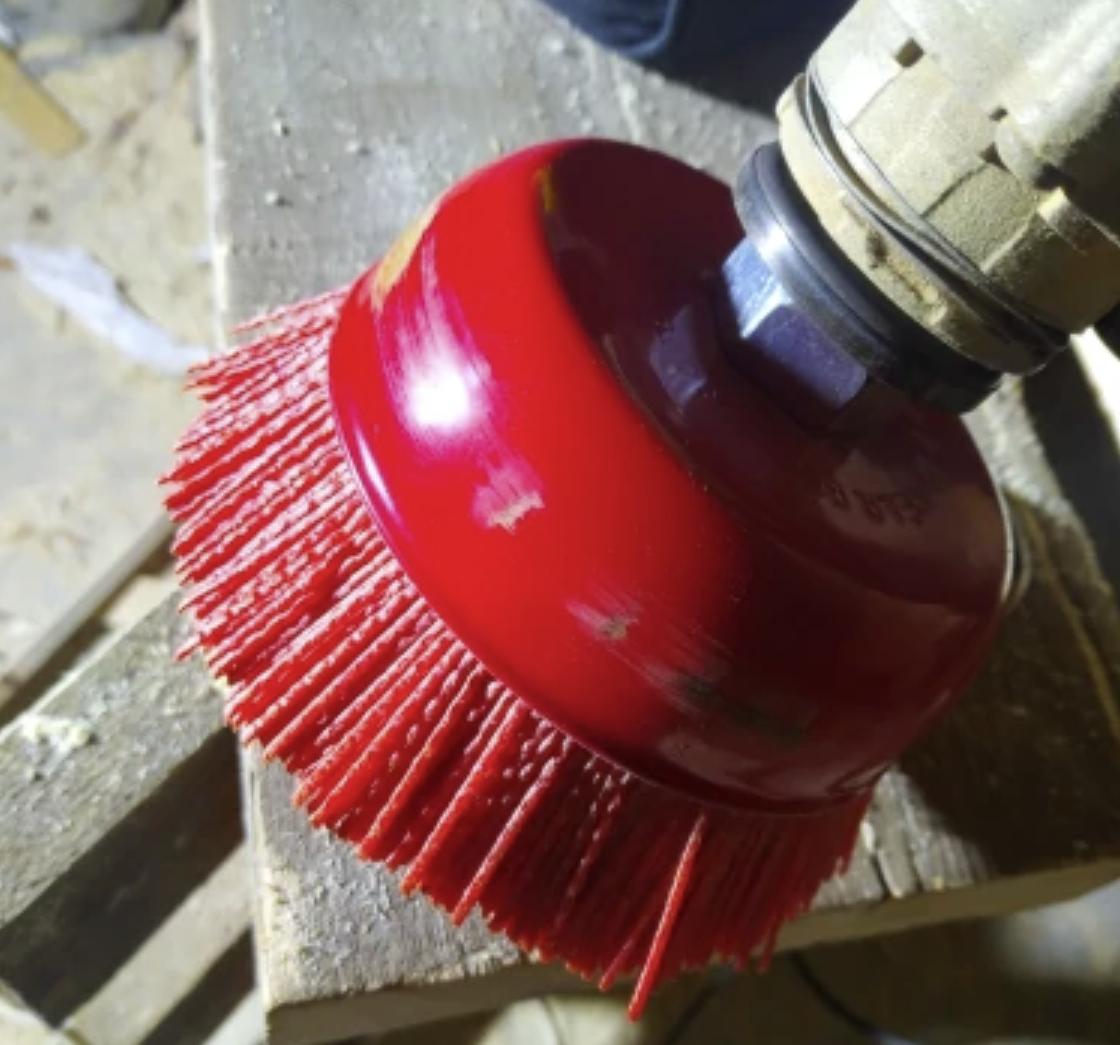

Корпус абразивной щетки выполнен из металла. Сама она изготовлена из полимерного материала. Что обеспечивает мягкое воздействие на очищаемую поверхность и позволяет работать с материалами, по-разному реагирующими на механические нагрузки.

Насадка рассчитана на работу с «болгарками», количество оборотов которых не превышает 8500 об/мин. Рекомендуемые обороты – 4500 об/мин.

Ниже вы можете посмотреть пример обработки древесины такой насадкой

Обработанное дерево.

Простая стойка для болгарки из профильных труб

Список материалов:— пружина для дверей;— квадратные профильные трубы;— две длинные гайки и резьбовой стержень;— уголок для упора;— болты, гайки, шайбы;— два крюка;— краска на ваш вкус.

Процесс изготовления самоделки:

Шаг первый. Нарезаем трубыАвтор нарисовал схему стойки на бумаге и приступил к нарезанию материала. Нам будет нужно нарезать трубы для основания, всего понадобится 8 отрезков. Помимо этого, понадобятся трубы для стойки.

Конечно, работать болгаркой от руки будет тяжеловато, так что все нужно предварительно разметить, в дальнейшем у нас уже не будет проблем с резкой, имея такую станину для болгарки.

Шаг третий. Стойка и шарнирОтрезаем два куска трубы и под прямым углом привариваем к основе, это и будет наша стойка. Предварительно в рубах сверлим отверстие под резьбовой стержень, который будет выступать в качестве оси.

Что касается шарнира, то он у автора «резьбовой», на резьбовой стержень устанавливаем две длинные гайки и свариваем их в одну гайку. Как итог получаем надежный, долговечный шарнир с минимальным люфтом, служить такой шарнир будет также долго, особенно если его смазать. Ну а резьбой стержень крепим к стойкам гайками с шайбами, по одной гайке с каждой стороны трубы. Гайки хорошо бы использовать со стопорными пластиковыми кольцами.

После тщательной настройки и проверки всех углов, раму можно окончательно всю сварить. Автор зачистил сварные швы, в итоге изделие выглядит монолитным.

Шаг пятый. УпорИзготавливаем упор, тут автор использовал кусок уголка. Конечно же, угол упора должен быть регулируемым, для этого автор приварил к основе болт, упор зажимается длинной гайкой сверху.

Самоделка готова, можно испытывать, автор с легкостью и довольно точно режет профильные трубы, теперь есть более широкие перспективы для творчества. Остается покрасить станок, теперь самоделка радует глаз, и не будет ржаветь!

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Штроборез из болгарки

На базе УШМ мощностью от 1,2 кВт изготовить приспособление для выполнения штроб (борозд) в поверхностях стен, пола и потолка несложно. Главная задача заключается в установке двух дисков на валу. Ведь именно ими прорезается канавка одинаковой ширины и глубины для укладки кабелей, проводов, труб небольшого диаметра. Не всегда величина родного вала УШМ позволяет их туда установить, да еще и на определенном расстоянии. В таком случае приходится изготавливать втулки, чтобы уже на них закрепить диски на нужную величину с использованием прокладок разной ширины. Так как защитный кожух болгарки рассчитан на один диск, то появляется необходимость в изготовлении нового защитного кожуха, который бы защищал рабочего при выполнении операции. Часто возникает необходимость снабдить такой защитный кожух патрубком для отвода пыли и мелких отходов к пылесосу. Более продвинутые умельцы УШМ устанавливают на специальные ролики (от 2 до 4), чтобы во время движения снизить нагрузку на руки и без усилий перемещать ее по поверхности. Не будет лишним узел регулировки погружения дисков в поверхность, конструкцию которого тоже необходимо продумать.

Во время проведения работ с приспособлениями на основе болгарки необходимо соблюдать технику безопасности. Они при определенных обстоятельствах могут навредить здоровью человека, стать причиной травмы и даже смертельного случая. Перед началом работ необходимо:

надеть спецодежду и индивидуальные средства защиты (рукавицы, защитные очки, пылезащитную маску, беруши);
проверить надежность крепления всех составляющих приспособления;
проверить целостность электрического шнура и вилки;
убедиться, что установлен диск необходимого диаметра, без изъянов и соответствующий выполняемой работе;
проверить работу приспособления на холостом ходу.

следить за тем, чтобы электрический шнур не перекручивался и не натягивался;
не удалять отходы в процессе работы болгарки руками;
материал, подлежащий обработке, надежно закреплять, если это предусмотрено технологией выполнения работ;
не работать с приспособлением, если появились признаки его неисправности;
замену диска на новый или вышедший из строя производить только после прекращения его вращения.

По окончании работы необходимо приспособление отключить от электрической сети.

На видео можно наглядно рассмотреть приспособления, где болгарка является обязательным элементом конструкции. Они помогут домашним умельцам облегчить выполнение многих операций, повысят качество и производительность труда, расширят возможности болгарки.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

болгарка;
сверлильная машина;
сварочный аппарат;
шлифовальный круг;
плоскогубцы;
набор отверток;
набор ключей;
измерительные инструменты.

Материалы:

уголок стальной 40×40;
уголок стальной 50×50;
швеллер 5У или 6.5У (для направляющих движущейся каретки);
обрезки водопроводных труб;
профильные трубы 15×15, 20×20, 25×25;
подшипники;
метизы;
жестяная обрезь;
текстолит.

Направляющая для ровного реза УШМ

Сделаем простое приспособление для болгарки. В голове давно крутилась идея и ее решил воплотить жизнь. Приспособление простое, поэтому понадобится минимум материалов. Первое и основное – это сама болгарка. Автор самоделки использует аккумуляторную, но она оказалась слабой. Поэтому он рекомендует обычную на 220 вольт. Кусок профильной трубы 40 на 60 миллиметров и длиной 150 и профильная труба со сторонами 25 миллиметров. Длину можно взять под свои нужды. Например, решил что кусок длиной в 1 метр достаточно.

Начинаем с разметки. Из трубы 40 на 60 нужно выпилить уголок со сторонами 50 на 35 миллиметров. Вырезаем от остатка трубы. Отрезаем еще две полоски шириной 25 и 20 миллиметров. Когда все заготовки сделаны, переходим к сварке. Оборачиваем профильную трубу листом бумаги, чтобы сделать зазоры между свариваемыми деталями и трубой. Выставляем все заготовки, как показано видео. Зажимаем при помощи струбцин и прихватываем. Можно все обваривать и зашлифовывать швы. Деталь на нас получилась.

Это шина с кареткой для ровных резов листового металла и не только. Каретки будем крепить. Наварю две полоски металла с отверстиями под крепления. Приваривать лучше по месту, поэтому прикручиваем полоски к пациенту и прихватываем. А после можно и покрасить. Устанавливаем шлем и переходим к тестам. Пилить будем кусок 3-миллиметрового металла. Закрепил направляющую шину при помощи двух струбцин.

Видео Китай Мастер

Диск для шлифовки по дереву

Еще один инструмент, позволяющий использовать «болгарку» для очистки поверхностей.

Это металлический диск, отлично шлифующий деревянные изделия. Он обладает выгнуто-вогнутой конструкцией, позволяющей обрабатывать неровные поверхности без нарушения их формы. (В зависимости от формы обрабатываемой поверхности выбирается, какой стороной ставить диск).

Он может использоваться в качестве замены наждачных полировочных дисков. Кроме того, эффективен в роли инструмента неглубокой деревообработки – диск отлично скругляет кромку, зачищает торцы и т.д.

Вариант плоского диска.

Он устанавливается на стандартную угловую шлифмашину, рассчитанную на диски 125 мм. Поверхность съемного приспособления покрыта большим количеством «зубцов», обеспечивающих при работе на больших оборотах качественную шлифовку деревянных изделий.

Это приспособление я рекомендую мастерам с большими объемами обработки неровных деревянных поверхностей. Один такой диск проработает значительно дольше аналога с наждачной бумагой и выполнит больше работы.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив

Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.

Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза. Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза. Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.

Самодельная мельница и дробилка для зерна

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Другие варианты приспособлений для болгарки

С целью удобства работы для УШМ (угловых шлифовальных машин) предусмотрены тиски или верстак. Данные устройства позволяют неподвижно фиксировать сам инструмент.

Путем установки отдельного диска болгарку можно переоборудовать в точильный станок, фиксируемый при помощи крепления.

Удобным способом является установка дисковой пилорамы из болгарки. В итоге получается станок для распилки, предназначенный для сезонной работы, который быстро разбирается при необходимости.

Из болгарки можно изготовить стусло. Для этого понадобится сделать поворотной столешницу под УШМ. Затем, столешницу закрепляют под нужным углом, устанавливают диск и выполняют нарезку любого материла. Таким инструментом можно нарезать материалы из дерева, металла, камня.

Если вал болгарки вывести в отверстие верстака и надеть на него патрон для фрезерных головок, то получится стационарная болгарка с фрезером.

При закреплении упора, в котором есть прорези, поперек самого диска появляется возможность обработки металлических деталей, держа в руках само изделие.

Болгарку можно применять и в виде штробореза. Для этого потребуется насадка с прочным основанием. С таким приспособлением можно разрезать стены. При этом устройство будет перемещаться по стене более плавно, а при работе не потребуется приложения слишком больших физических усилий. Рекомендуется оснащать штроборез закрытым чехлом с отверстием, предназначенным для подсоединения его к стружкопылесосу.

Самодельная стойка для болгарки с наклоном диска

Сначала покажем финальный вариант стойки для УШМ, которую собрал пользователь портала id215711128, а потом расскажем, как сделать её своими руками.

Я мастерю самодельные приспособления для инструмента. Например, универсальный распиловочный стол для циркулярной пилы, стойки для крепления дрелей и т.д. Однажды, один из заказчиков, для которого я изготовил стойку для УШМ, спросил о приспособе для резки металла с наклоном диска как у торцовочной пилы. Идея запала в голову. Когда закончился строительный сезон, приступил к изготовлению стойки с поворотным механизмом.

Работу разбили на ряд этапов:

Чертёж станины с расчётом угла поворота.

Для фиксации наклона инструмента, изготовлена пластина с сегментным вырезом. Держатель фиксируется в заданном положении, от 90 до 45 градусов, винтом «барашек».
Чертеж пластины в масштабе 1:1.

Пластина сварена из уголка с полкой 32 мм. Чертеж использовался как шаблон.

Станина размером 30х50 см сварена из профильной трубы.

Поворотная ось сделана из резьбовой шпильки М10.

Ось фиксируется гайками.

Для точной установки пластины с сегментным вырезом, прихватил её в двух местах к станине, точно соблюдая угол в 90 градусов. К наклонной площадке приварил болт М8. Болт проходит через прорезь в пластине и фиксирует поворотный узел барашковой гайкой.

Далее работа пошла по накатанной колее. Пользователь изготовил:

подшипниковый узел маятникового механизма;
«вилку» для крепления болгарки;
эксцентриковый зажим;
дополнительный упор, который не дает инструменту опрокидываться.

Узлы крупным планом. Поворотный механизм.

Станина для болгарки, вид спереди.

Задняя часть стойки для болгарки.

На финише работ все соединения как следует проварили, зачистили, отшлифовали, а стойку покрасили.

Что можно резать дисковой пилой, и как быть с металлом и бетоном?

Ручной циркуляркой можно пилить всё, что может пилить диск, который на ней стоит. Если диск предназначен для распиловки дерева, фанеры, ДВП, ДСП, ЛДСП, МДФ, пластика, гипсокартона, фанеры, то всё это пилится.

Если удастся найти подходящий по внешнему и посадочному диаметрам диск по металлу, бетону и т.д., то можно пилить и эти материалы. При этом надо помнить, что у дисковой пилы обороты меньше, чем у болгарки. В итоге пилить ей медленнее, диск будет изнашиваться быстрее.

Отдельно надо сказать, что сегодня в продаже появились дисковые ручные пилы специально для резки твердых материалов. У них выше обороты, есть защита от попадания в двигатель пыли от шифера, кирпича или бетона, посадочные диаметры адаптированы к стандартам дисков по бетону, металлу и т.д.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
