Чем и как крепить брус (лаги) к бетонному основанию

Инструменты и материалы

Как и для любой другой работы необходимы определённые инструменты и дополнительные материалы. Помимо обычного для стройки набора инструментов, должны быть инструменты, предназначенные исключительно для плотницких работ:

• топор (большой и маленький);
• пила (ножовка);
• долота и стамески;
• рубанки;
• свёрла (по дереву, бетону, металлу).

Что касается дополнительных, расходных материалов, то должны быть в наличии:

• анкерные болты и шпильки;
• рубероид;
• цемент и песок.

Также в наличии должны быть различные измерительные инструменты – уровень, водяной уровень, отвес, шнуры для контролирования диагонали.

Крепление бруса к бетонному полу

Если принято решение сделать обрешётку по бетонному полу из бруса 50х50 мм, то лаги устанавливаются через 500 – 700 мм и сверлятся насквозь через бетон отверстие под анкера. В отверстие вставляется металлическая гильза анкера и в неё болт. При помощи обрезков ДВП лагам придаётся строгий горизонтальный уровень. В пространство под лагами задувается монтажная пена. Так это выглядит (рис. 3):

Крепление деревянного плинтуса к бетонным стенам

Установка деревянного или МДФ плинтуса производится несколькими вариантами:

• на металлические скобы;
• на дюбеля:
• на клей;
• на гвозди.

Установка на скобы делается в тех случаях, когда отделочники постарались и сделали идеально ровные стены, потому что любое неточное примыкание будет бросаться в глаза. Металлические скобы крепятся к стене пластмассовым дюбель-гвоздём и потом на скобу защелкивается плинтус.

На дюбель устанавливать нужно с большой аккуратностью, так как можно расщепить деревянный плинтус. Необходимо сделать аккуратную зенковку под размер шляпки самореза. По окончании работ на шляпку самореза наклеивается специальная декоративная заглушка. Можно и зашпаклевать эти отверстия, но потом при следующем ремонте трудно будет их демонтировать.

На клей можно посадить тоже только при идеальных стенах и сложно их демонтировать при ремонте.

Для установки на гвозди необходимо просверлить в бетоне отверстия сверлом с победитовым наконечником. Вставить в отверстия деревянные пробки и прибить гвоздями, но сначала надо просверлить под гвозди и отверстия в плинтусах, сделать зенковку под шляпку и заклеить заглушками по окончании.

Как крепить брус к стене из бетона

Перед началом работ, анализируют габариты сооружения и величину бруса. Если его размер незначительный, а конструкция имеет легкий вес, то для фиксации используют раствор из алебастра или гипса.

Последовательность:

1. Вначале выбирают шуруп подходящего размера. Затем его обматывают по всей длине медной проволокой. Обмотку делают плотной.
2. На поверхности проделывают отверстие, заполняют его гипсовым раствором и вставляют в него шуруп с проволокой. Эту работу делают быстро, чтобы раствор не успел схватиться.
3. Шуруп вывинчивают через 7-10 минут. Сделать это будет несложно, так как гипс немного подсохнет, но до конца не затвердеет.
4. Когда раствор полностью высохнет, брус приставляют к стене и закрепляют этим шурупом.

Если конструкция имеет большой вес, то гипсовым раствором пользоваться нельзя. Для работы понадобятся пробки из дерева и сверло:

1. Вначале выбирают пробки подходящего диаметра. Их пропитывают клеем. Чтобы они не разбухли, нельзя использовать клей на водной основе.
2. В бетоне высверливают отверстия диаметром от 0,5 до 1 см. Сверла выбирают с алмазным напылением или победитовые. Во время сверления работу приостанавливают, чтобы остудить сверло. Его на 3-5 секунд опускают в холодную воду. Благодаря остывшему инструменту отверстия получатся качественными.
3. Затем внутрь вбивают пробки. Лучше это сделать молотком.
4. Когда клей высохнет, брусья прикладывают к основанию поверхности. Их фиксируют шурупами, которые вставляют в деревянные пробки.

Если воспользоваться анкерными болтами, то крепление бруса получится более надежным.

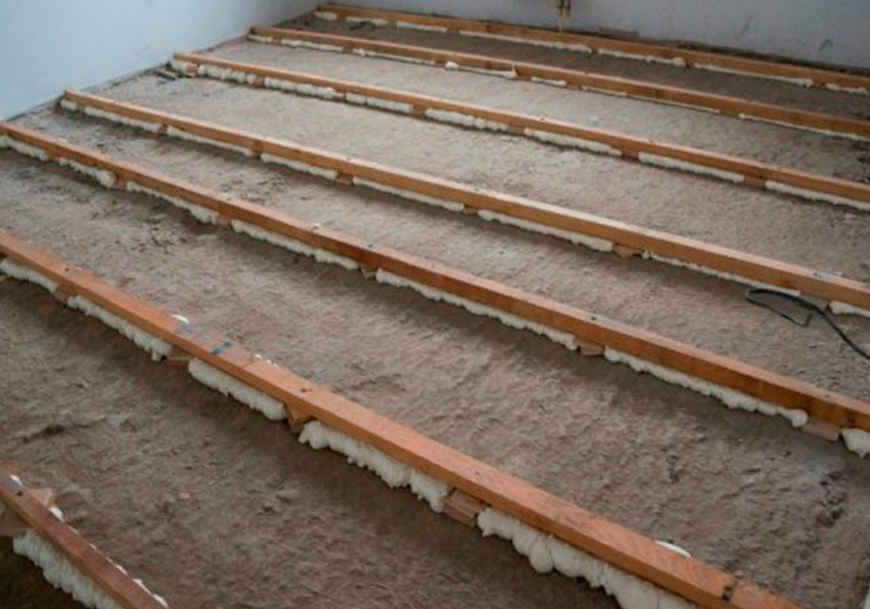

Установка лаг на бетонное основание: крепить или нет?

Обычно лаги кладут на бетонную основу для дальнейшего настила фанеры или досок. В зависимости от ситуации и конструкции, которая в будущем будет собираться, брус может требовать жесткого крепления либо же предполагать отсутствие жесткой связи. Тут многое зависит также от того, что расположено под бетонным основанием.

Если снизу есть соседи, лучше исключить жесткий крепеж, так как это негативно скажется на звукоизоляции. В многоэтажных домах под лаги монтируют виброгасящие прокладки из резины, которые выравнивают пол и позволяют установить лаги на определенном уровне. Такие же прокладки монтируются между стенами и торцами бруса. Так удастся добиться максимальной звукоизоляции, и соседи не будут жаловаться на громкий топот.

При отсутствии жесткого крепления лаг все равно пол будет надежным – вполне достаточно фиксации резиновыми прокладками. Да и уложенный сверху материал (фанера, доски, ОСБ и любые другие листы) качественно стянет конструкцию. Дополнительную жесткость обеспечит установка мебели.

Такая конструкция прослужить сможет так же долго, как и закрепленный брус, но при условии, что материал укладывался сухим и сушился в камере (брус в эксплуатации не поведет). В противном случае лаги может повести и брус начнет подниматься, подрывая слой.

При желании исключить такой риск можно крепление деревянного бруса сделать составным – взять 2-3 доски, которые дадут в сумме нужное сечение, объединить их в брус саморезами или гвоздями, забитыми в шахматном порядке с двух сторон. Выкладывая доски, следят за тем, чтобы годовые кольца дерева были направлены одно к другому. Сращенный брус не поведет точно, да и экономия получится заметной – три доски по 5х2.5 сантиметра обойдутся дешевле бруса 5-7.5 сантиметра сечением.

Обязательно крепить брус к бетонной стене нужно в частном доме, где пол выполнен в виде бетонной стяжки. Если это стяжка черновая, то она призвана отсечь грунтовые воды. Если же их уровень нормальный, стяжку по грунту в качестве основания для лаг не делают – в таком случае проще сложить столбики из кирпича или камня и опереть на них лаги.

Крепить лаги к бетонному полу можно жителям первых этажей – в их случае добиваться высокого уровня звукоизоляции не обязательно, тут основными выступают задачи утепления и гидроизоляции. Кроме того, обязательно крепят брус к стенам (где он выступает в качестве обрешетки для монтажа различных материалов), к потолку. В этих случаях исключений нет и тут задача состоит в выборе оптимального метода крепежа, правильного выполнения всех работ.

https://youtube.com/watch?v=0PnvRtegqBg

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.. Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность

Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

5. Стыковка углов в лапу

6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
   Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Крепление уголками

Этот способ установки лаг сложно назвать правильным, но он вполне надежный и рабочий. Позволяет не «отбирать» нужную высоту у помещений. Крепление бруса к бетону происходит при помощи монтажных уголков. Уголки нужны солидные, из хорошей стали с просверленными отверстиями. Они располагаются с двух сторон от бруса, можно в шахматном порядке, можно одну напротив другой.

Закрепить лаги к бетонному полу можно уголками

Но выставить по уровню будет довольно проблематично. Придется повозиться. Сначала по линии закрепляют к полу уголки. Затем крепят брус по краям, выставляя по уровню. Потом выравнивают середину. И это сложнее всего. Скорее всего придется либо поднимать брус, либо придавливать его. Когда закрепите посередине, промежуточные выставить будет не так уж и сложно. Но это при условии, что брус ровный и не покрученый. Иначе сложности будут на каждом крепеже.

Когда выставили с одной стороны, можно уже ставить уголки с другой. Тут уже проблем нет

Важно только придать устойчивость. Уровень-то уже выставлен

Хотя контроль не помешает.

Выбор схемы

Схема жесткого крепления бруса

Выбирать, как крепить подготовленный брус к фундаменту любого типа, предстоит из 2 вариантов:

1. Жестко. Неподвижное соединение верхней плоскости опоры и нижней части дома достигается металлическими стяжными или анкерными болтами (шпильками), хомутами.
2. Накладкой. Сцепление задается весом всего дома, распределенного по контактной площади с конструктивными составляющими фундамента выбранного типа.

Жесткая схема при подвижках грунтов предотвращает относительное смещение элементов венца и основания, неблагоприятное для всего дома. У свайного типа бревна служат вариацией ростверка, делая обвязку всех колонн.

В местах строительства, где нет оснований для подобных тревог, преобладает второй вариант. Первый пояс укладывают на рейки толщиной не более 15 мм, обработанными по 2 широким сторонам битумом. В дополнительном укреплении скобами, стальными пластинами, нуждаются углы периметра дома.

Способы крепления бруса к фундаменту

Существует несколько разновидностей фундамента, который делается из разных материалов

Поэтому важно понимать, как закрепить брус к бетону, металлу или другим конструкциям. Для каждого из них существует определённый способ установки

Также есть два основных схемы монтажа:

1. Жёсткий – это самый надёжный метод закрепления дерева к другим конструкциям. Он делается с помощью хомутов, болтов или других крепёжных устройств.
2. Накладной – это более простой, но менее надёжный способ установки бруса. Он основывается на весе конструкции, которая будет удерживать все элементы в надёжном положении. Чаще всего применяется при постройке сруба, так как он не требует много усилий для монтажа.

Для конструкций небольшого размера и с простой формой можно использовать накладную схему, так как она более простая и менее затратная по времени и ресурсам. Для жилых помещений и сложных конструкций рекомендуется применять жёсткий монтаж. Он увеличит срок эксплуатации здания и его надёжность.

Жёсткий монтаж Источник www.greengo.house

Плитному и ленточному

Существует надёжный способ, как прикрепить брус к бетонной стене или фундаменту. Для этого требуется использовать анкерные болты или другие крепёжные системы, например, дюбеля. Чтобы надёжно установить деревянное основание на плитном фундаменте нужно провести определённую подготовку:

• Во время заливки фундамента требуется установить анкерные болты в жидкий бетон на расстоянии 50 см друг от друга. Основания крепежа может быть загнутым или в форме конуса.
• До того, как фундамент засохнет рекомендуется провести подготовку бруса. Для этого нужно просверлить в нем отверстия на аналогичном с болтами расстоянии.
• Когда бетон высох нужно проверить балку и фундамент с помощью уровня на наличие выпуклостей или впадин, чтобы избавиться от них. При высокой нагрузке они могут повредить деревянное основание или привести к перекосу всей конструкции.
• Брус следует распилить на части для удобного монтажа. На его краях следует оставлять выпуск, который потом будет соединятся с помощью металлических уголков.

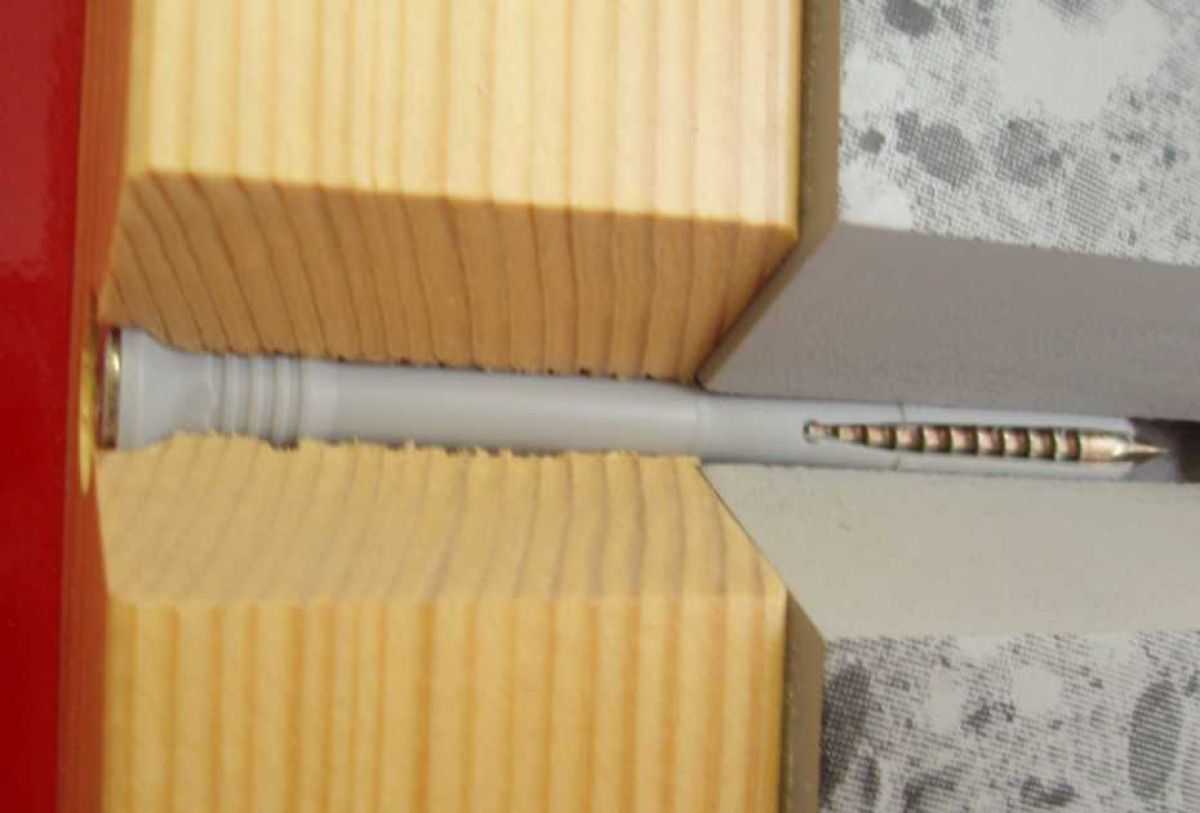

Крепление бруса к бетону

Вариантов того, в какой последовательности крепить лаги к бетону несколько. Обычно используют такую методику:

• Под крепеж в брусе сверлят отверстия. Делают это в два этапа.
  • Берут диаметр сверла больше диаметра шляпки. Сверлят на 5-10 см или до середины толщины бруса.
  • Диаметром чуть меньше размера винта (на 1-2 мм меньше), досверливают насквозь.

• Выставляют лаги на место и при помощи прокладок выравнивают в уровень. Прокладки из одной стопки скрепляют одна с другой. Можно на клей, можно на винты/саморезы, можно и на то и на другое.

• Стопки прокладок укладывают на места, еще раз проверяя насколько ровно выставлены лаги.
• Брус закрепляют с одной стороны. Через сделанные в брусе отверстия сверлом, через прокладки, намечают на бетоне метки.
• Вставляют в отверстия крепеж, но не забивают его. Болты должны только удерживать прокладки.
• Отодвинув брус, досверливают в бетоне отверстие до требуемой глубины. Если монтируют на дюбеля, диаметр подбирают под дюбель/заглушки, если шпильками или анкерами, то используют сверло диаметром чуть меньше шпильки (на 1-2 мм).
• Далее брус ставится на место, крепеж затягивается.

Как выставить лаги на бетонном полу

Это общая технология. Но иногда требуется поднять уровень пола над основанием на приличное расстояние. Если это так, то для этих целей используют подкладки, но не тонкие, а толстые. Часто для столбиков применяют отрезки доски. В таком случае к полу крепят первый кусок подкладки — насквозь заглушкой дюбеля и саморезом в нескольких местах. Следующие куски крепят один к другому, а когда набрана нужная высота, к последнему фиксируют лагу. Можно просто насквозь гвоздями. При большой высоте столбиков для надежности, по бокам можно прикрутить металлические накладки.

Анкер

Анкер — комбинированное самостоятельное крепежное изделие, которое закрепляется в несущем основании и удерживает определенные конструкции. Элемент изготавливают из алюминия, латуни, нержавеющей стали и других подобных материалов. Анкер выпускают различных размеров. Длина варьируется в пределах 55-220 мм, ширина 8-24 мм.

Анкер применяют для кирпичей, бетона и блоков, природного камня и листовых материалов (гипсокартон, ДСП и пр.).. Выделяют мебельный, фасадный и фундаментный болты, которые соответственно применяют, чтобы скрепить мебель, фасад или фундамент. Кроме того, элементы разделяют по виду “якоря”, монтажа и фиксации.

Виды анкера

• Распорные изделия удерживаются в конструкции за счет силы трения. Для повышения прочности крепежа установленный стержень распирают при помощи клинового упора с внутренней резьбой либо дюбеля из пластика;
• Упорные болты имеют расширяющуюся или ребристую часть, которая обеспечивает прочную и надежную фиксацию. Такой анкер подходит для обустройства фундамента и бетонных конструкций;
• Клеевые или химические крепежи закрепляются за счет липкого состава. Чаще всего это полимерная смола с отвердителем;
• Болт Молли подходит для недостаточно прочных и пустотелых материалов, среди которых ДСП, гипсокартон, фанерные листы, пустотелый кирпич. Когда данный анкер затягивают, он начинает распирать наружную оболочку в стороны, что образует упор.

Анкер для деревянных конструкций

При соединении конструкций из дерева и в деревянном строительстве важно правильно подобрать крепежи, которые не только обеспечат надежную фиксацию, но и не повредят натуральный материал. В данном случае не рекомендуется клеевой или химический анкер, так как при больших перепадах температур и влажности смола отвердевает

Это утрачивает сцепление и приводит крепление в негодность.

Анкер Молли подходит только для поверхностей, в которых присутствует пустота значительного объема. Такие крепежи используют, чтобы повесить предметы с легкой массой на внутренние перегородки или стены из вагонки, доски или ДСП. Упорные изделия применяют только для массивного основания. К таким относят только ствол растущего дерева, поэтому данные крепежи не подходят при строительстве дома из бревна или бруса.

Крепеж для древесины должен обладать большим диаметром резьбы свыше 6 мм, чтобы усилить низкую механическую прочность деревянного основания. Для исключения коррозии и негативного влияния на древесину крепежи нуждаются в латунировании или цинковании. Либо нужно выбрать изделия из антикоррозийных материалов. В данном случае прекрасно подходят деревянные нагели.

Классические металлические крепежи подвергаются коррозии, что приводит к гниению древесины. Пиломатериал покрывается плесенью и грибком, разбухает и размягчается, постепенно разрушается. Поэтому выбирайте анкер и другие крепежи из антикоррозийных материалов или со специальной обработкой. Как установить сруб своими руками, какие крепежи и материалы для этого понадобятся, читайте здесь.

Как вкручивать анкер в дерево

Важно правильно вкрутить анкер в дерево, чтобы обеспечить надежность крепления и при этом не расколоть древесину. Сначала в нужном месте делают отверстие при помощи сверла, которое соответствует диаметру крепежа по впадинам резьбы

Затем резьбу смазывают твердым или жидким мылом и вкручивают стержень.

Важно, чтобы глубина сделанного отверстия была равна длине стержня! При меньшей или недостаточной длине распирающее давление на древесину возрастает, что приводит к появлению трещин. Мастера “МариСруб” подберут необходимые крепежные элементы и материалы, грамотно выполнят сборку сруба и отделку в доме

Соблюдаем технологии и правила строительства деревянных домов!

Компания “МариСруб” заготавливает древесину и изготавливает пиломатериалы самостоятельно, что гарантирует высокое качество и прочность изделий. Каждое бревно и брус проходит антисептирование и защитную обработку, что предотвращает гниение и растрескивание натуральной древесины, появление плесени и грибка.

Предлагаем индивидуальное проектирование и изменение уже готового проекта. Выполняем строительство деревянного дома “под ключ” с подбором необходимых материалов и крепежей, оперативной и надежной установкой сруба, утеплением и гидроизоляцией дома, монтажом фундамента и покрытием кровли, проведением и введением в эксплуатацию инженерных сетей, отделочными и финишными работами. Гарантируем оперативность и своевременность, качество и долговечность строительства!

Способы фиксации

• жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
• накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

• металлические или железобетонные сваи;
• монолитные ленты;
• сборные бетонные блоки;
• свайно-ростверковые конструкции;
• отдельно расположенные столбы;
• плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой

Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом

Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

Видео описание

Винтовому

Установка бруса на винтовой фундамент считается самой быстрой и не очень сложной. Перед установкой первого венца требуется провести некоторые подготовительные работы:

• Нужно замерить ширину всего фундамента и проверить его на наличие неровностей с помощью строительного уровня.
• Перед монтажом рекомендуется обработать деревянные поверхности с помощью антисептика и дать ему высохнуть.
• Далее нужно просверлить отверстия в брусе и фундаменте. Бревна следует сверлить сверлом, диаметр которого на 2 мм больше, чем у крепежа. Это делается для того, чтобы брус не лопнул после усыхания.

После всех работ требуется уложить каркас на основание и закрепить его с помощью болтов или других крепежей. Перед установкой первого венца рекомендуется дать дереву хорошо просохнуть, чтобы избежать повреждений при дальнейшей эксплуатации.

Установка бруса на винтовой фундамент Источник stroykarecept.ru

Фундаментные анкерные болты: ГОСТ, виды, монтаж

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Крепление к свайному фундаменту

В случае, когда строительство дома из клееного бруса подразумевает использование свайного фундамента, жесткая фиксация первого венца будет выполнена по другой схеме. На сваи, погруженные в землю, должны быть установлены оголовки, обладающие формой буквы «П». Их боковины должны иметь перфорацию, подходящую под винт для крепления или шпильку.

Для начала балку требуется уложить в паз скобы, обладающей П-образной формой. После этого проводится фиксация в паз с использованием винта для крепления или шпильки. Другой вариант, благодаря которому можно провести такое же крепкое крепление, заключается в использовании дополнительной перфорации балки, которую нужно просверлить насквозь. Такой метод сложнее в исполнении, но даст такой же результат.

Крепить нижний венец к свае рекомендуется начинать с нарезки и выбора заготовок для ростверка. При этом лучше всего использовать брус, обладающий квадратным сечением. После этого оголовки нужно прикрепить к свае. Для этого на линию свай требуется положить брус, предварительно подложив под него несколько скоб. Скобы должны быть соединены со сваями методом сварки. Эти угловые скобы будут служить метками для мест, в которых нужно наварить другие оголовки.

В наваренные оголовки свай нужно положить ленту рубероида. Она будет служить дополнительной защитой для древесины от взаимодействия с элементами из металла.

Далее в скобы нужно вложить балки ростверка, причем они должны стыковаться на шипах, только в угловых соединениях. Осуществить это можно любым доступным способом – в лапу или в чашу. Закрепить балки можно винтами, причем их лучше всего пропустить в скобе оголовка через перфорацию. Подобная схема разрешает использовать в качестве балок нижний венец, который является составляющим компонентом сруба.

При желании закрепить брус без фиксации, балки могут быть смонтированы на оголовок сваи, обладающий формой буквы «Т». Ростверк к фундаменту можно прикрепить с использованием металлических уголков. Такой крепеж брусьев к фундаменту обеспечит плотное прилежание венца к основанию. Подробнее такой вид закрепления можно рассмотреть в видео:
