Роторный рекуператор

Где продаются и сколько стоят?

Роторные рекуператоры можно приобрести в профильных магазинах вентиляционной и климатической техники. Проще всего не подбирать изделие самостоятельно, а заказать в специальных компаниях, которые занимаются проектированием и монтажом вентиляционных систем.

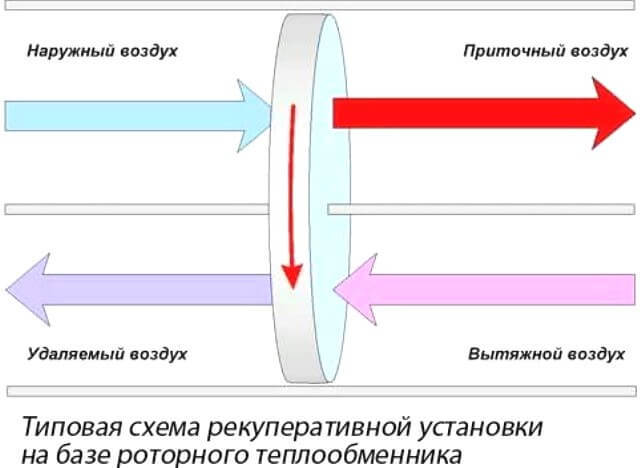

Схема тока воздуха через рекуператор

Они подберут наиболее оптимальный для вас вариант и затем проведут установку оборудования. Средняя стоимость изделия на начало 2018 года такова (на примере нескольких моделей):

RR 500х250 – 209 000 рублей;
RR 1000х500 – 363 050 рублей;
RR 800х500 – 361 000 рублей;
RR 700х400 – 320 000 рублей;
RR 600х300 – 253 000 рублей;
RR 500х250 – 209 000 рублей;
RR 400х200 – 208 000 рублей.

Пытаться сделать рекуператор своими руками можно, но занятие это крайне сложное и добиться «магазинных характеристик» практически невозможно.

Как рассчитать?

Расчет общей эффективности устройства (или, проще говоря, его производительности) и сроков его окупаемости можно произвести вручную. Расчет следует проводить по такой схеме:

необходимое количество тепла (параметр Q): Q = C (параметр удельной теплоемкости воздуха) * М (параметр массы нагреваемого воздуха) * dT (параметр разницы температур);
потребление электрической энергии калорифером (параметр Ek): Ek = Q/ КПД калорифера;
круглогодичные затраты на электрическую энергию (параметр Е): Е = Ek * 24 (сутки) * 30 (дни месяца) * 7 (отопительные месяцы);
объем потенциальной экономии количества электрической энергии (параметр Рэл): Рэл = Е * КПД при затратах системы рекуперации, в итоге экономия составляет Рэл * стоимость 1 кВт/электрической энергии;
сроки окупаемости установки: Т (параметр стоимости аппарата) / Э (параметр экономии, выраженный в денежном эквиваленте).

Как видно, данные расчеты вполне можно провести самостоятельно, не прибегая к консультированию у профильных компаний (что стоит отдельных денег).

Жми «Нравится» и получай только лучшие посты в Facebook ↓

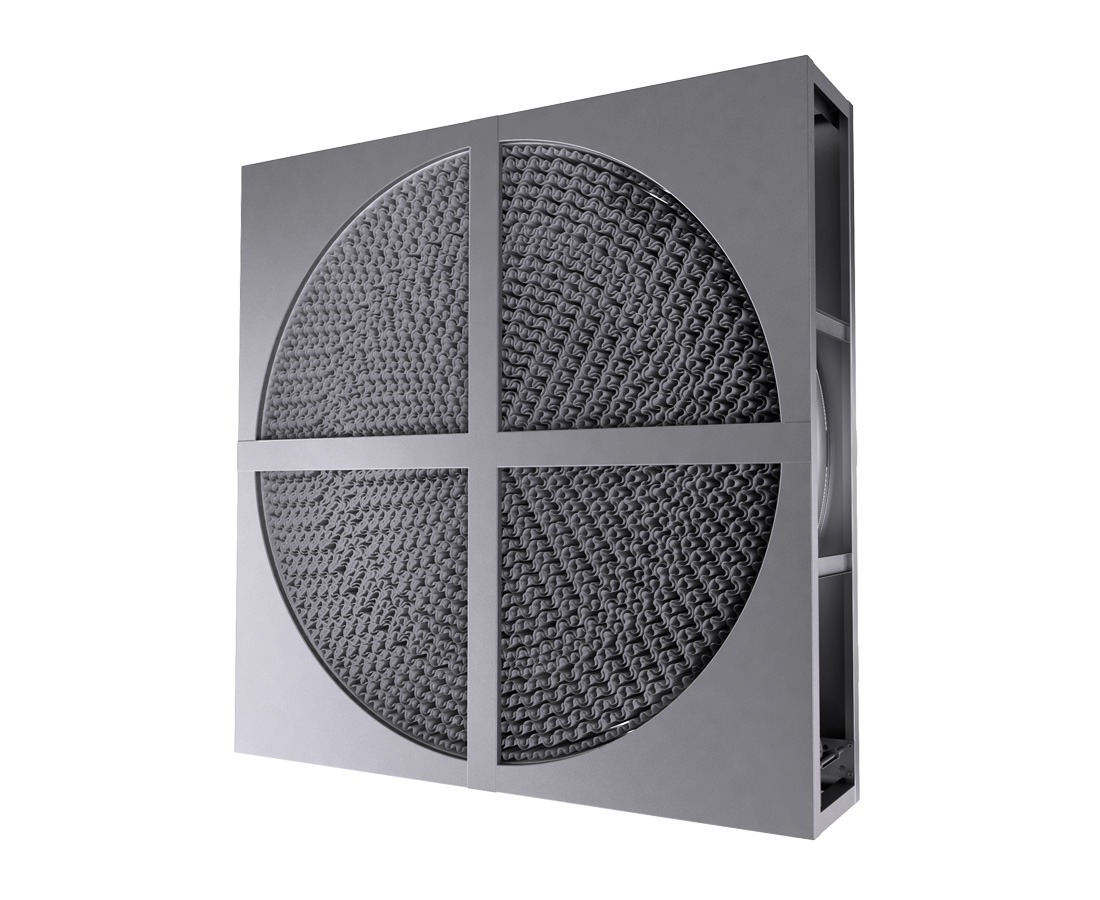

Как устроен роторный рекуператор?

Данный прибор представляет по форме цилиндр и состоит из основного элемента – алюминиевого ротора, скомплектованного из ровных и гофрированных пластинок. Алюминиевый ротор закрыт корпусом, сделанным из оцинкованной стали.

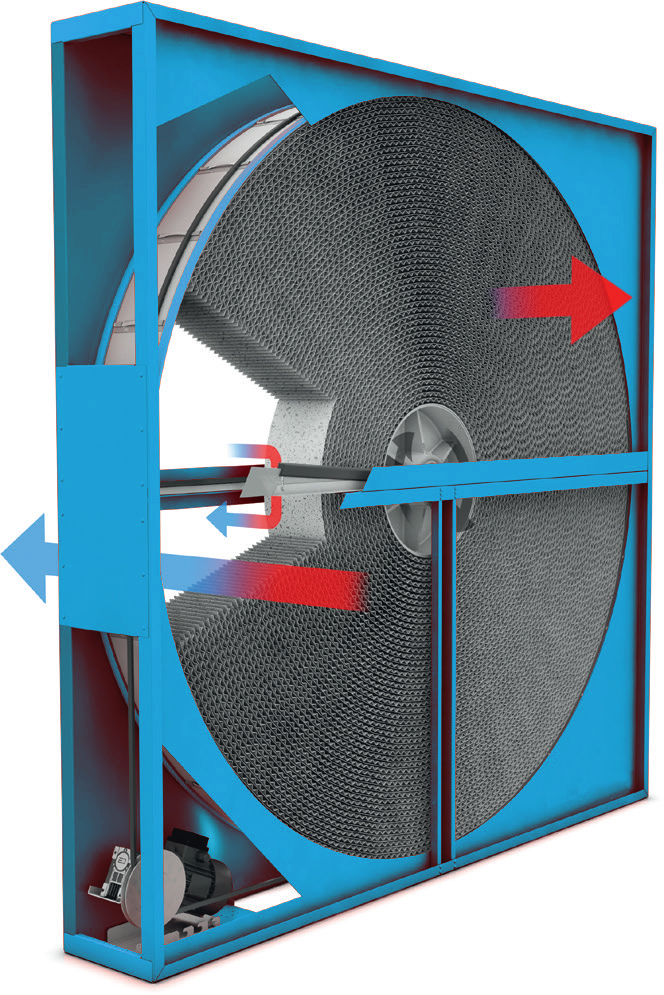

Роторный рекуператор воздуха

Помимо этого, в состав устройства входят приводной механизм, имеющий ремень для вращения, а также осевые подшипники, датчик (сенсор) контроля вращения самого ротора и уплотнительная лента. Последняя предназначена для изоляции воздушных масс.

Принцип работы

Принцип работы устройства достаточно прост. В работу устройство приводится путем задействования клиноременной передачи. Если изделие эксплуатируется при высоких температурах, то электродвигатель монтируют вне корпуса аппарата-теплообменника. Также в этом случае вместо ремня используют цепь.

Внутри роторного теплообменника происходит передача тепла от нагретого газа к холодному. За это отвечает вращающийся ротор-цилиндр, который изготовлен из небольших металлических пластин. Впоследствии горячий газ прогревает эти пластины, а затем пластины уходят в поток охлажденного газа, после чего передают ему тепловую энергию.

Виды по покрытию роторного барабана

Существует классификация рекуператоров по типу покрытия роторного барабана. На данный момент существует пять видов изделия:

конденсационный вид – в этом случае ротором выступает алюминиевый барабан, который не имеет покрытия и может отводить только тепловую энергию воздушных масс, а вот теплоту влаги воздушных масс он перемещать не способен;
гигроскопический вид – в этом случае барабан покрывается специальным гигроскопическим покрытием, которое имеет сорбирующие свойства – барабан во время работы собирает влагу, после чего переносит ее из потока в поток, во время чего происходит удаление и влаги, и скрытой теплоты воздушных масс;
сорбционный тип – в этом случае речь идет о модификации гигроскопического типа с применением покрытия в виде силикагеля – данный сорбент имеет огромную площадь поверхности, примерно 800 м2/г, что делает его крайне мощным средством для впитывания влаги;
эпоксидный вид – такое покрытие используют в случаях, когда необходимо дополнительно защитить алюминиевый барабан от возможных деструктивных воздействий, находящихся в обрабатываемом воздухе химических соединений (например, если воздух в помещении содержит хлор или различные пары, вроде аммиачных);
антибактериальный вид – в этом случае барабан защищается антибактериальным покрытием, которое способно противостоять примерно шестистам видам патогенных и непатогенных микроорганизмов (обычно такое покрытие требуется для энтальпийных роторов).

Виды по области применения

Сейчас имеется три основных вида рекуператоров воздушных масс, различающихся по сфере эксплуатации и по дополнительной «начинке».

Виды изделия:

Стандартный вид. В данном случае наблюдается разделение регенератора на несколько секторных частей (от 4 до 12). Такой вид устройства применяется для выведения излишней теплоты уже отработанного воздуха. Также такое устройство переносит влагу при отработке воздушных потоков ниже температуры «точки росы».
Высокотемпературный вид. Данный вид устройства используется для выведения прогретых воздушных потоков, исходная температура у которых достигает примерно +250 градусов.
Энтальпийный вид. Данное устройство используется для отвода полной тепловой энергии, но помимо этого устройство также осуществляет передачу влаги.

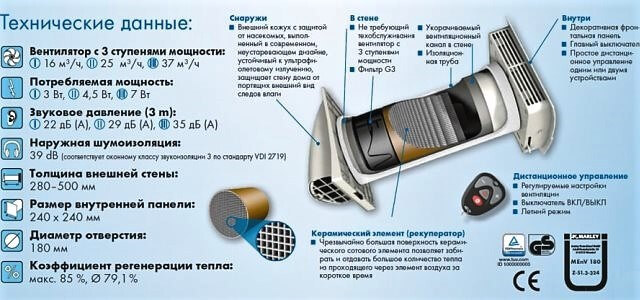

Принцип работы рекуператора воздуха

Виды, принцип работы и устройство рекуператоров

Идея использовать тепло комнатного воздуха для подогрева уличного оказалась очень плодотворной. Она была положена в основу работы всех рекуператоров.

На сегодняшний день используется три вида подобных устройств:

пластинчатые;
роторные;
рециркуляционные водяные.

Самые распространенные и простые по конструкции – пластинчатые рекуператоры. Они энергонезависимы, компактны, надежны в работе и имеют достаточно высокий КПД (40-65%).

Основная рабочая часть такого устройства – кассета, внутри которой установлены параллельные пластины. Выходящий из помещения и входящий в него воздух рассекается ими на узкие потоки, каждый из которых идет по своему каналу. Теплообмен происходит через пластины. Уличный воздух подогревается, а комнатный остывает и выбрасывается в атмосферу.

Принцип работы пластинчатого рекуператора

Главный недостаток пластинчатых установок – обмерзание в сильные морозы. Конденсат, оседающий в рекуперационном блоке, превращается в лед и резко снижает производительность устройства. Для борьбы с этим явлением было найдено три способа.

Первый – установка клапана байпаса. Получив сигнал от датчика, он пускает холодный поток в обход блока. Через пластины идет только теплый воздух, размораживающий наледь. После оттаивания и отвода конденсата клапан восстанавливает штатную работу системы.

Второй вариант – использование пластин из гигроскопичной целлюлозы. Вода, оседающая на стенках кассеты, впитывается в них и проникает в каналы, по которым движется приточный воздух. Так решается сразу две задачи: устранение конденсата и увлажнение.

Третий способ состоит в предварительном нагреве холодного потока до температуры, исключающей замерзание воды. Для этого в подающий вентиляционный канал ставят ТЭН. Необходимость в нем возникает при температуре уличного воздуха ниже -10С.

В последние годы на рынке появились пластинчатые реверсивные установки. В отличие от прямоточных устройств они работают в два такта: первый – выпуск теплого воздуха на улицу, второй – всасывание холодного через прогретый блок.

Принцип работы реверсивной установки

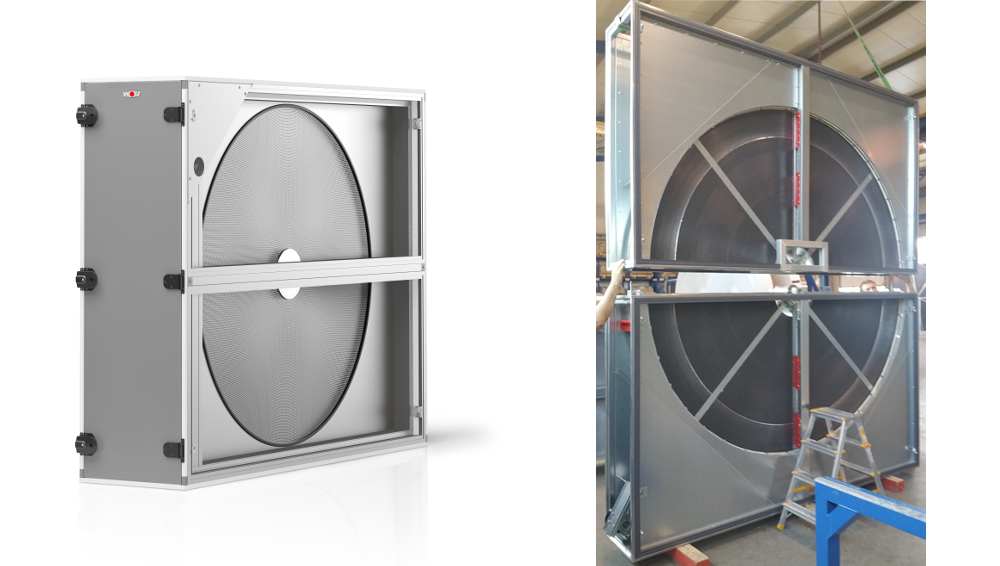

Еще один вид установок — роторные рекуператоры. КПД таких устройств существенно выше, чем у пластинчатых (74-87%).

Принцип действия роторной установки заключается во вращении кассеты с ячейками в потоке входящего и выходящего воздуха. Двигаясь по кругу, каналы поочередно пропускают теплый внутренний и холодный наружный потоки. Влага в этом случае не замерзает, а насыщает приточный воздух.

Следует отметить, что приточно-вытяжная установка с рекуператором роторного типа позволяет плавно регулировать теплоотдачу. Делается за счет изменения скорости вращения кассеты. Основной недостаток роторных систем — высокая стоимость обслуживания. По надежности они также уступают пластинчатым.

Следующий вид — рециркуляционная водяная установка. Она самая сложная по конструкции. Передача тепла здесь выполняется не через пластины или ротор, а с помощью антифриза или воды.

Первый жидкостно-воздушный теплообменник ставится на вытяжном канале, а второй на всасывающем. Работа идет по принципу калорифера: комнатный воздух нагревает воду, а она греет уличный.

КПД такой системы не превышает показателей пластинчатых рекуператоров (50-65%). Высокая цена, которую приходится платить за сложность конструкции, оправдывается единственным преимуществом: блоки такой установки можно разместить не в одном корпусе, а на отдаленных друг от друга участках приточно-вытяжной вентиляции. Для мощных промышленных систем это имеет большое значение. В небольших зданиях такие устройства не ставят.

По каким параметрам следует выбирать рекуператор

Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение

Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм

Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.

Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.

Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.

Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60 м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.

Расчет требуемой производительности лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

Шувалов Дмитрий инженер

Рассчитывая и выбирая установку, для получения более точной информации, придется читать профильную литературу и форумы, обзванивать производителей и поставщиков оборудования (тема очень обширная). Всегда лучше обратится к специалистам. А тем людям, которых этот совет не останавливает, все равно рекомендуется подтвердить правильность выбора у производителя или дистрибьютора оборудования.

Тем не менее, есть несколько рекомендаций, которые помогут застройщику выбрать модель рекуператора, опираясь на свои собственные представления о комфорте и практичности.

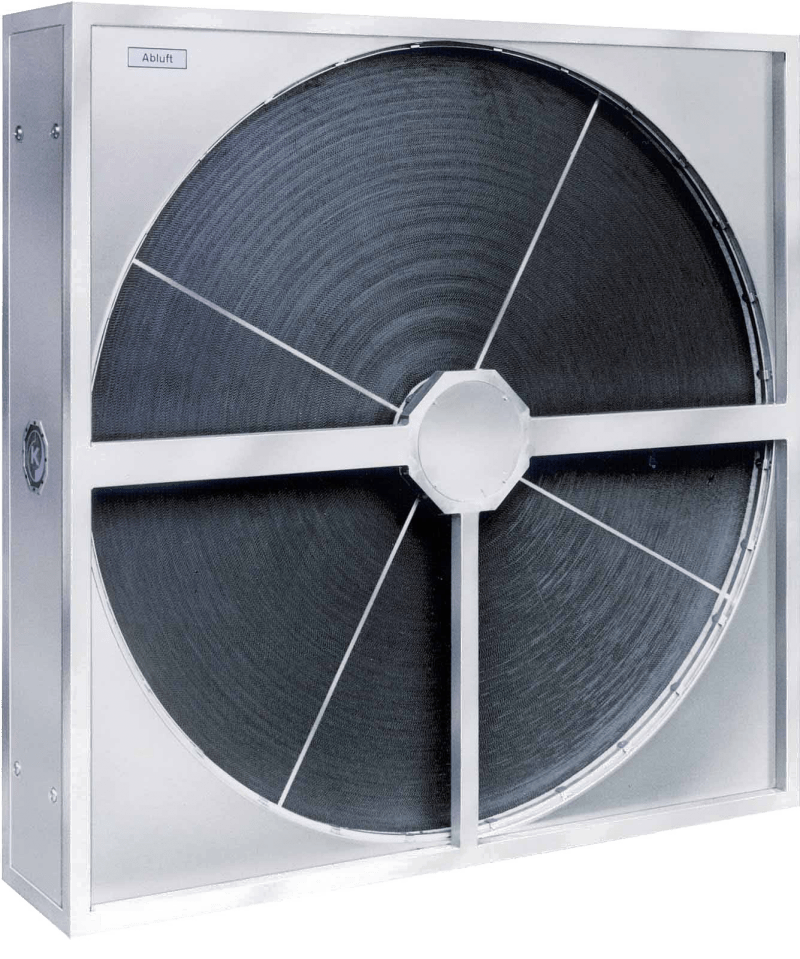

Преимущества роторных приборов

Воздушные потоки в таких конструкциях проходят через специальные пластины. Они обладают цилиндрической формой, внутри которых находится барабан, с его помощью и происходит вращение потоков. Вначале пропускается выходящая струя из квартиры, а после поступает свежий воздух.

Достоинства роторных изделий:

Компактность, его легко установить в небольших комнатах.
Предусмотрена функция регулировки скорости вращения барабана. Кроме этого имеется возможность регулировки теплообмена.
Высокая эффективность и производительность.
Регулирует уровень влаги в квартире.
Экономия ресурсов на охлаждение помещения во время жары.

При покупке оборудования следует обратить внимание на качество прибора и наличие всех фильтров. Если их нет, то желательно их приобрести отдельно

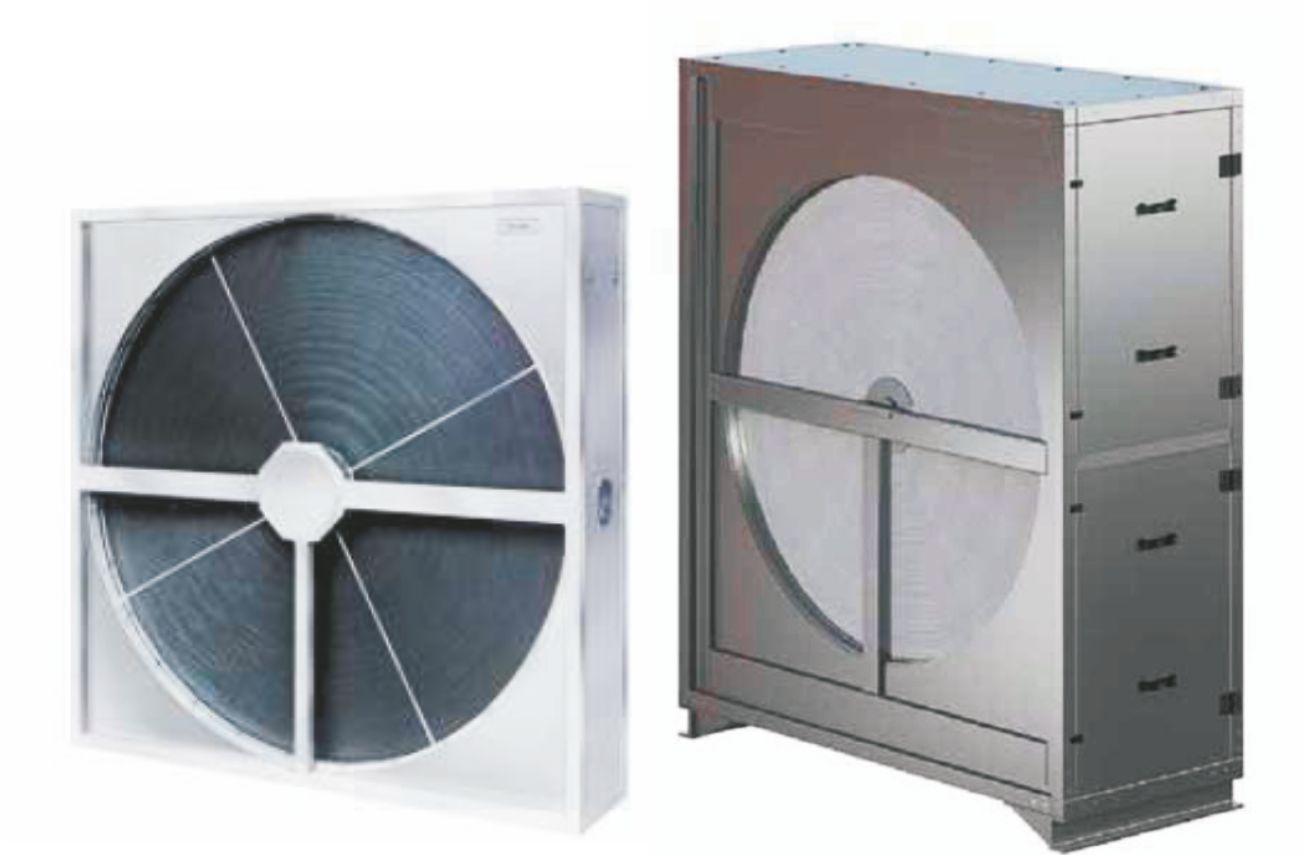

Существует несколько видов оборудования роторного типа:

Стандартный тип применяется для регулирования тепла в доме, а также удаления повышенной влажности. Работают даже при низких температурах.
Высокотемпературный вид применяется в промышленных предприятиях и заводах, где требуется регулировать температуру воздушного потока, которая может достигать до 250 градусов по Цельсию.
Энтальпийные приборы предназначены только для охлаждения помещений и регулирования повышенной влажности в здании.

Кроме этого по типу установки прибора, они бывают двух видов:

Вертикальные;
Горизонтальные.

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
пробка, деревянная рейка или текстолит;
металлический лист или аналогичный материал для создания корпуса;
пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
герметик;
утеплитель;
силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.

Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Обзор рекомендуемого оборудования

Серьезное оборудование на года требует тщательного поиска

Мало будет хорошо разбираться в необходимых параметрах, важно еще понимать, на каком производителе остановить свой выбор

Maico (Германия)

На протяжении 90 лет немецкий бренд это безусловный знак качества

Компания уделяет большое внимание разработкам и внедрению инноваций. Результатом стало высокоэффективное, энергосберегающее и надежное вентиляционное оборудование

В первую очередь стоит упоминания серия приточно-вытяжных установок с рекуперацией тепла WS. Вент агрегат с высокоэффективным противоточным рекуператором, коэффициент полезного действия которого составляет до 96 %. Две модели, которые больше всех пользуются спросом у пользователей – это WS 320 KB и WS 470 KB. Надежные ЕС двигатели на шариковых подшипниках продлевают срок службы оборудования. Максимальный производительность установок 320 м3/ч и 470 м3/ч соответственно. Если подбираете сейчас приточно-вытяжные установки с рекуперацией тепла, начните с Maico.

ВИДЕО: Обзор вентиляционных установок Maico WS ( 150/170/320/470 )

Systemair (Швеция)

Еще один проверенный и надежный производитель Systemair. Сбалансированный воздухообмен, снижение затрат на отопление, качественное исполнение – достойная альтернатива более дорогим устройствам. Высокоэффективный рекуператор, возвращающий до 90 % тепла в некоторых моделях. Присмотритесь к серии SAVE VTC.

Komfovent (Литва)

Надежные вент установки с рекуперацией тепла, которые отвечают европейским стандартам качества. Гарантируют здоровый микроклимат в доме и квартире, при этом экономя средства на энергозатраты. Серия приточно-вытяжных установок Domect просты в эксплуатации, гарантируют качественный воздухообмен.

Пластинчатые рекуператоры

Пластинчатые рекуператоры, в отличие от роторных, не имеют движущихся частей и не нуждаются в обслуживании, поэтому идеально подходят для применения в квартирах, офисах и коттеджах. Эти рекуператоры имеют несколько разновидностей:

Самые простые и недорогие – перекрестноточные теплоутилизаторы, в которых потоки приточного и вытяжного воздуха движутся перпендикулярно друг другу. Такой рекуператор имеет посредственные характеристики: тепловая эффективность на уровне 40–45% и склонность к обмерзанию даже при слабом морозе. Обмерзание происходит, когда теплый и влажный вытяжной воздух охлаждается приточным потоком с отрицательной температурой. Влага из вытяжного воздуха конденсируется на холодной поверхности рекуператора и замерзает. На иллюстрации видно, что в области со снежинками воздух из помещения контактирует с поверхностью, имеющей отрицательную температуру. По мере обмерзания вытяжного канала поступление теплого воздуха из помещения снижается, область с отрицательной температурой растет и постепенно весь вытяжной канал заполняется льдом. Из-за указанных недостатков рассматриваемое техническое решение имеет ограниченно применение, однако на базе нескольких перекрестноточных модулей можно собрать более эффективный каскадный рекуператор.
Каскадный перекрестноточный рекуператор уже можно применять в регионах с холодным климатом. Так, тепловая эффективность трехкаскадного рекуператора составляет около 70%, а минимальная температура наружного воздуха, при которой он может устойчиво работать – минус 25–30°С. На иллюстрации видно, что конденсация влаги происходит, преимущественно, в модуле, который имеет положительную температуру. А в модуль с отрицательной температурой попадает уже осушенный воздух с небольшим влагосодержанием. Однако каскадные рекуператоры не лишены недостатков: более сложная конструкция приводит к образованию перетоков между каналами из-за неплотностей в местах соединений модулей. Перетоки воздуха приводят к падению тепловой эффективности рекуператора и проникновению запахов из вытяжного канала в приточный. Кстати, проверить качество сборки вентустановки с рекуператором можно с помощью фонарика: выключите свет и посветите фонариком в один из каналов – полоски света в другом канале покажут места, где будут происходить перетоки воздуха.
Энтальпийный перекрестноточный рекуператор обеспечивает частичный перенос влаги из вытяжного в приточный поток воздуха. Традиционные пластинчатые рекуператоры изготавливают из алюминия, который не впитывают и не пропускают влагу. Основой же энтальпийного рекуператора является мембрана из специального материала, который пропускает молекулы водяного пара, увлажняя приточный воздух. Трехкаскадный энтальпийный рекуператор возвращает около 40–50% влаги, при этом мембрана, из которой изготовлен теплоутилизатор, не должна намокать и обмерзать, так как со временем это приводит к её разрушению. По этой причине энтальпийный рекуператор нельзя использовать совместно с канальным увлажнителем воздуха, а также для обслуживания помещений с влагоизбытками (бассейны, сауны) и других помещений с относительной влажностью воздуха выше 50%.
Противоточные рекуператоры. Максимально возможная тепловая эффективность пластинчатого рекуператора определяется взаимным расположением потоков воздуха. Эффективность перекрестноточного модуля не может превышать 50%, поэтому для увеличения общей эффективности рекуперации используют каскадирование. Расплачиваться за это приходится усложнением конструкции, возникновением перетоков, увеличением габаритов и стоимости оборудования. В тоже время повысить эффективность рекуперации можно простым способом, направив потоки приточного и вытяжного воздуха навстречу друг другу – такая схема обеспечивает максимально возможную эффективность и не требует каскадирования. Противоточные рекуператоры сложнее в изготовлении и потому дороже, однако с развитием технологий появилась возможность выпускать относительно недорогие противоточные рекуператоры с заданной эффективностью. Тепловая эффективность противоточного теплоутилизатора определяется его размерами и может достигать 90%. Другим его преимуществом является стабильная работа при температуре наружного воздуха до минус 35 градусов: конденсация влаги происходит там, где поверхность рекуператора имеет положительную температуру, затем весь конденсат стекает в поддон и удаляется из рекуператора. Еще одним преимуществом такого рекуператора является практически полное отсутствие перетоков, поскольку он выполнен в виде единого модуля.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p* ρ₍_в-ха)* (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

Нагрев приточного воздуха электрическим нагревателем;
Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)}= Q — Q_рек= 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂= S * 24 * N_{(эл.нагр)}* n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал. Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.) * Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Рекуператор с водяной циркуляцией

Характеристика

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%. Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.
