Погружной насос «ручеек»: характеристики, подключение, ремонт

На что способен прибор? Подходит ли он для дома?

Вибрационный насос не способен решать глобальные задачи, связанные с регулярным потреблением воды, но минимальные проблемы устранить сможет. Стоит отметить, что для большого дома и требуемого количества для него воды, подобная установка не справится, так как их традиционная мощность в среднем достигает 220 ватт для дешевых вариантов и 300 ват для более дорогих.

Для дачных условий глубинный насос вполне подходит, ведь имеются соответствующие технические характеристики. Только при условии, если одновременно не пользоваться ванной, стиральной машинкой или раковиной. В таких случаях можно включать лишь один источник водозабора.

Особенности агрегата

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке (см. ).

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа (см. ).

В корпусе размещены основные элементы насоса:

• Электромагнит , состоящий из сердечника и двух катушек;
• Якорь ;
• Жестко связанный с якорем поршень , который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

Они таковы:

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

• Чтобы агрегат во время работы не соприкасался со стенками колодца или , на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
• Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Насосы для колодца Ручеек в Москве

Все представленные в разделе «Насосы для колодца Ручеек» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Насосы для колодца Ручеек”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Подключение и правила эксплуатации

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Для этого нужно выполнить ряд простых шагов:

1. Распаковать насос “Ручеек”, расправить электрокабель.
2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
4. На отверстие для забора воды надеть специальный защитный фильтр.
5. Аккуратно и плавно опустить насос в колодец или скважину.
6. Закрепить капроновый шнур.
7. Подключить насос к электропитанию.
8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Инструкция по эксплуатации насосов «Ручеек»

Насосы вибрационного типа подходят для владельцев колодцев и трубчатых скважин диаметром более 10 см. для поднятия воды с глубины не более 3 метров. Иногда применяется для откачки подтоплений в помещениях. Укладывать на дно, только при условии, что насос обернут резиной, толщиной 3 мм. Для предотвращения повреждений корпуса, за процессом необходимо постоянное наблюдение.

1. Сквозь ушко продевается и закрепляется тросик. Концы опалить. Сразу рассчитывайте его длину, чтобы он был полностью погружен в воду и не работал всухую.
2. Подсоедините шланг для слива воды в патрубок. Вы можете как опустить шланг в емкость для сбора жидкости, так и подсоединить его к системе полива или водоснабжения.
3. Соедините изолентой трос, сетевой шнур и трубу/шланг. Не использовать металлическую проволоку для скрепления.
4. Опускайте аппарат таким образом, чтобы он находился в центре резервуара и не касался дна. Можно использовать пружинящую подвеску. Это сократит колебания во время вибрации и предохранит от засасывания висящих комплектующих в отверстие забора жидкости.
5. Желательно надеть на насос кольцо с амортизацией, чтобы исключить трение корпуса со стенками вследствие вибрации.
6. Подключите в сеть.
7. Изготовитель предупреждает, что аппарат способен беспрерывно поставлять воду на протяжении 120 минут! Помните об этом и не допускайте переработки – как следствие, сокращается срока службы.

Вода начнет поступать минимум в течение 30 секунд. Все зависит от того, насколько труба удалена от источника.

ВИДЕО: Как правильно запустить оборудование

Запреты по работе

Связаны с опасностью для жизни и здоровья. Итак, производитель запрещает:

• трогать включенный в электросеть прибор;
• запускать без стабилизатора при скачущем напряжении;
• добывать грязную, песчаную воду, с примесями различных пород;
• пользоваться без 20-минутных перерывов после двухчасовой работы, более 12 часов в сутки;
• переносить с поврежденным кабелем;
• пережимать шланг для увеличения напора;
• опускать в воду, если гайки в верхней части корпуса не затянуты.

Кроме того, запрещено использовать насосы в условиях складчатого Урала и в разведочно-эксплуатационных скважинах.

Почему производитель настаивает на таких ограничениях? Что же происходит со скважиной, если в нее установить вибрационный насос? Аппарат работает от электросети, частотой 50 Гц. Допустим, скорость распространения звука в гранитах 5 км/с – это входит в резонанс. Впоследствии, происходит обвал породы, а скважина приходит в негодность. Если же труба железная/рабочая колонна – огромный резонатор передает вибрацию еще и в землю. Не стоит так прокачивать новую скважину. Лучше установить центробежный агрегат, поскольку он не сможет разрушить скважину вибрационным потоком.

Поломки и ремонт своими руками

Рассмотрим возможные причины неисправностей погружного насоса «Ручеек».

• Снижение подачи воды с бесшумной работой двигателя, возможно из-за снижения допустимого напряжения. Требуется отключить прибор и включить после нормализации напряжения в сети.
• Сокращение подачи сопровождается ревом насоса – требуется замена резинового поршня. Лучше обратиться в авторизированный сервисный центр.
• Прибор не выдает соответствующий напор при обычном гудении. Это свидетельствует об износе резинового клапана.
• Если произошло межвитковое замыкание в катушках электропривода, «Ручеек» не включится. Подлежит утилизации.
• Отверстия всасывания можно прочистить тупым металлическим предметом, во избежание повреждения резинового клапана.

Плюсы и минусы по отзывам покупателей

В числе плюсов просто использования прибора, его ремонтопригодность – буквально на коленке. И самое главное — намагниченная вода повышает урожайность, но это касается всех насосов, используемых для полива.

Не нравится покупателям большое количество подделок и их максимальное сходство с оригиналом.

Выбирая недорогой вибрационный погружной насос на нашем рынке можно столкнуться с выбором – что лучше насос Ручеек или Малыш. И тот, и другой в одной ценовой категории, с приблизительно одинаковыми характеристиками и одинаково ремонтопригодны. Вопрос будет только в личных предпочтениях. Принципиальной разницы между ними нет.

ВИДЕО: Особенности использования насоса Ручеек

nagdak.ru

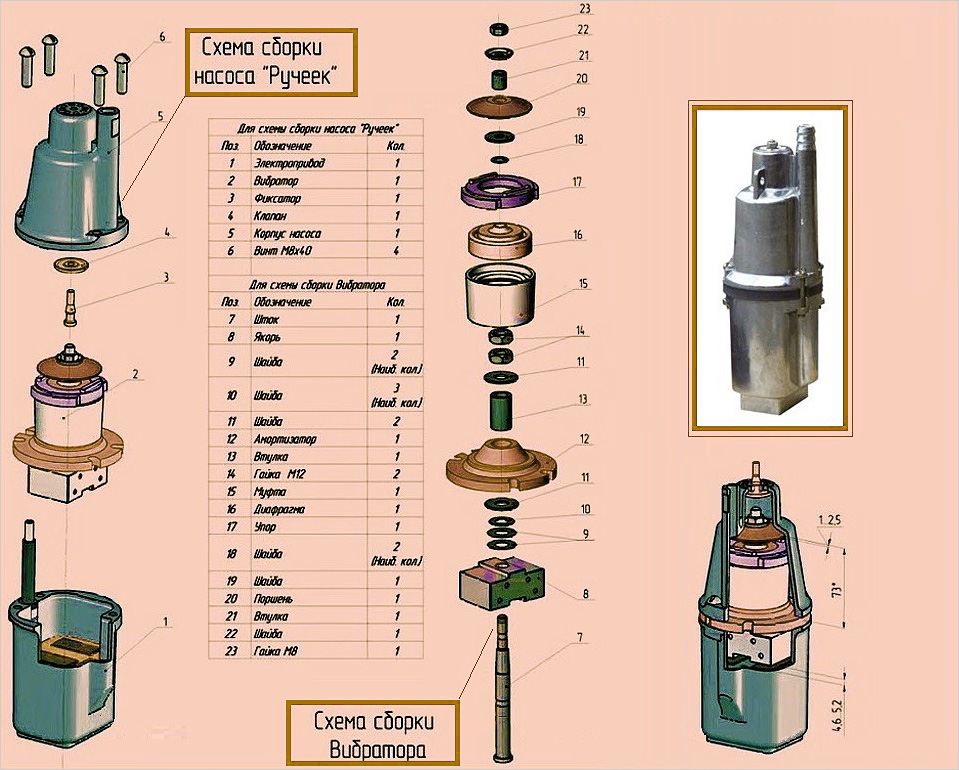

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки

В этом случае нужно подбирать правильное положение прокладки

Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Неисправности и ремонт

1. Разборка и профилактическая чистка:
   • разборка и дефектовка деталей механизма;
   • демонтаж колпака со всасывающим клапаном;
   • снятие гаек и демонтаж поршня;
   • контроль состояния амортизатора.
2. Контроль зазора у магнита и стержня в сборе:
   • размещают кусочки пластилина между магнитом и стержнем;
   • монтируют стержень без поршня;
   • закрывают крышкой и сжимают, разбирают в обратном порядке и измеряют толщину пластилина(4-5 мм);
   • осуществляют регулировку с помощью шайб.
3. Для контроля точности установки поршня необходимо:
   • смонтировать поршень и установить 2-а болта на крышку;
   • дунуть в выходной штуцер ртом:
     • добавить прокладку при свободном проходе воздуха;
     • внутрь воздух обязан проходить гораздо труднее;
     • регулировка завершена.
4. Установка всасывающего клапана после дефектовки:
   • процесс вдувания воздуха должен быть сильно затруднён;
   • общая сборка должна выполняться на герметик, особенно электропровод.

Совет специалиста: при замене обратного клапана, в случае отсутствия штатного, можно использовать резиновую пробку от аптечных бутылок.

При работе агрегат, касаясь их, будет получать удары.

Корпус не наковальня: он будет разогреваться и произойдет разрушение заливки узла магнита. Аналогичная ситуация происходит при работе агрегата всухую.

Ремонт проходит следующим образом:

• необходимо демонтировать электрическую часть;
• магнит извлечь из корпуса;
• болгаркой, на корпусе, нарезать неглубокие бороздки под герметик;
• смазать корпус герметиком, применяемым для вставки лобовых стекол;
• осуществить сборку в обратном порядке;
• дать возможность просохнуть;
• выполнить окончательную сборку всего насоса.

Совет из практики: для исключения случаев засорения насоса необходимо приобрести специальный наружный фильтр, который одевают на всасывающую часть словно колпак. Существуют подобные фильтры, одеваемые целиком на весь насос.

Смотрите видео, в котором опытный пользователь разъясняет особенности использования погружного насоса Ручеек:

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Основные преимущества и недостатки

Преимущества аппарата Ручеек:

Плюсы и минусы.

1. Агрегат имеет отличное качество и недорогую стоимость.
2. Эксплуатация прибора не вызывает сложностей.
3. Насос не надо настраивать, включается он простым нажатием кнопки.
4. Прибор имеет несложную конструкцию.
5. При поломке агрегат можно легко разобрать и устранить неисправности или заменить детали.
6. Насос выполняет много действий: качает питьевую воду, может откачивать грязную жидкость.

Недостатком прибора является способ его функционирования путем непрерывной вибрации. Вибрация может разрушить песчаный грунт, песок может попасть в агрегат и привести к поломке. Аппарат используют для откачки питьевой воды. Его также можно применять для выкачивания жидкости из подвала, при этом необходимо установить фильтр.

Принцип работы и устройство

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это погружной насос, то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Галерея изображений

Фото из

Недорогое износостойкое оборудование

Разновидности вибрационных агрегатов

Компактные насосы производства стран СНГ

Ремкомплект для вибрационного насоса

Технические параметры насоса “Ручеек”:

• температура перекачиваемой воды – не более 35°С;
• мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
• глубина погружения – в пределах 40-60 м;
• средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Устройство и принцип работы насоса

Устройство вибрационного насоса достаточно простое. В алюминиевом корпусе, состоящем из двух частей, находится залитый эпоксидной смолой электромагнит. Рядом с ним располагается стальной шток, способный двигаться вдоль продольной оси корпуса. Шток крепится к корпусу резиновым амортизатором. Шток приводит в колебательное движение диафрагму, которая создает сжатие и разряжение в полости корпуса. В верхней части корпуса находятся отверстие для всасывания воды и патрубок для подсоединения шланга. Отверстие для всасывания воды при движении штока вверх закрывается резиновым клапаном.

Принцип работы вибрационного насоса исключает наличие вращающихся деталей и подшипников. Этим обеспечивается высокая надежность водяного насоса «Ручеек».

Герметичность соединения частей корпуса и ввода питающего кабеля настолько надежная, что насос годами может находиться в воде.

Так как всасывающее отверстие в насосе «Ручеек 1» расположено в верхней части корпуса, то исключается попадание песка, мелких камней, мусора со дна емкости.

Основные технические характеристики

Приобретая погружное вибрационное оборудование для оснащения колодца, следует разобраться в том, какой вибрационный насос будет оптимально соответствовать тем требованиям, которые к нему предъявляются. Чтобы правильно выбрать насос вибрационного типа и не испытывать в дальнейшем проблем с его эксплуатацией, следует получше познакомиться с основными параметрами и техническими характеристиками такого оборудования.

Производительность

Данный параметр характеризует объем воды, который насос способен перекачать в единицу времени. Эта характеристика не должна превышать дебит источника водоснабжения. По указанному параметру насосы для скважины вибрационные делятся на три основных категории: с низкой (360 л/ч), средней (750 л/ч) и высокой (1500 л/ч) производительностью. Существуют модели повышенной производительности, способные перекачивать до трех тысяч литров воды в час.

Рабочие параметры вибрационного насоса модели «Парма-НВ-2»

Напор

Это высота, на которую насос вибрационный способен поднимать перекачиваемую им воду. Для того чтобы выбрать насос по данному параметру, необходимо не только учесть глубину источника, с которого он должен будет откачивать воду, но и прибавить к ней общую длину трубопровода, а также требуемую высоту подъема воды по такому трубопроводу. Полученное в результате расчетов значение надо увеличить на 20 %, чтобы учесть гидравлические потери в системе. Наиболее бюджетные модели вибрационных насосов обеспечивают напор до 40 метров водяного столба, но чаще всего используют модели, способные поднимать воду до 60 м. Если же требуется более мощное оборудование, то лучше выбрать вибрационный насос высокого давления, который в состоянии поднять воду на высоту до 80 метров.

Больший напор способны выдать сдвоенные модели, имеющие в своей конструкции два двигателя

Диаметр корпуса

В зависимости от модели насоса диаметр корпуса может находиться в диапазоне 76–106 мм. Если планируется применять вибрационные насосы для скважин, то следует выбирать модели, диаметр корпуса которых чуть меньше, чем внутренний диаметр обсадной трубы.

Расположение водозаборного отверстия

Модели насосов с верхним забором воды, располагаемые в колодце на расстоянии не менее 30 см от дна, засасывают с водой минимальное количество песка и ила с донной части подземного источника. При использовании устройства с нижним забором воды, которое следует помещать в колодце на расстоянии не менее 100 см от дна, попадания в перекачиваемую воду ила и песка с донной части подземного источника практически не избежать. Подобное устройство часто используют как насос для грязной воды, когда необходимо выполнить очистку колодца, прокачать скважину или откачать воду из подвала или погреба.

Вибрационный насос с верхним расположение водозаборных отверстий

Наличие элементов термозащиты

Такие элементы, если они присутствуют в конструкции насоса, автоматически отключают его в случае перегрева из-за заклинивания поршня, скачка напряжения в электросети или работы вхолостую. Если же опция термозащиты у оборудования отсутствует, то перегрев его катушки и сердечника чаще всего делают необходимым ремонт насоса.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

• Медный провод с диаметром 0.65 м (марка ПЭТВ);
• Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

• Намоточный станок;
• Паяльник
• Электроплитка;
• Молоток;
• Отвертка;
• Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.
