Ремонт насоса малыш своими руками

Алгоритм поиска и ликвидация неисправностей

Поиск и ликвидация неисправностей.

Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

Этап 1: внимательный наружный осмотр

Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

Этап 2: пристальный взгляд изнутри

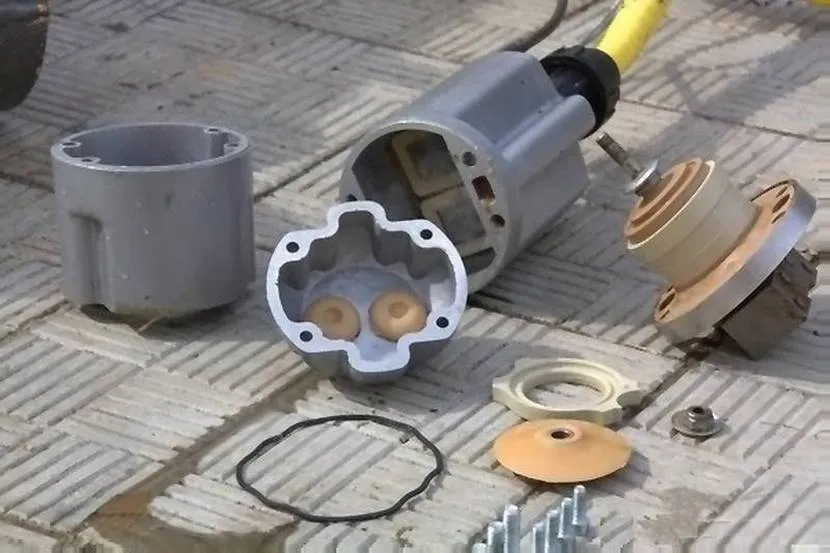

Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:

Чтобы найти причину поломки необходимо разобрать насос.

• Процарапать на корпусе острым предметом условные знаки , чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
• Открутить одновременно все винты , фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
• Вынуть поршень, сердечник, резиновые прокладки.

Собирать устройство следует в строго обратном порядке. При этом необходимо:

• точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
• совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
• освободить от сора все его внутреннее пространство;
• проверить насос в емкости с водой – при его исправности должен появляться фонтан высотой 0,5-1 м.

Этап 3: устранение электрической неполадки

Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

• вынуть электромагнит;
• нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
• смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
• после застывания состава собрать насос.

Этап 4: исправление механических нарушений

Порядок действий:

• Надрыв мембраны можно ликвидировать резиновым клеем.
• Порвавшийся амортизатор следует заменить новой запчастью.
• Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
• Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
• Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
• Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

Принцип работы механизма

Работа вибрационного насоса основана на изменении давления в камере нагнетающего действия. Основные шаги процесса:

• Поступление тока на обмотку катушки обеспечивает образование магнитного поля.
• Намагниченная катушка притягивает вибратор.
• Под действием этой силы поршень изгибается внутрь и приближается к камере нагнетающего действия.
• За счет подобного движения в камере (4) формируется разряженная атмосфера и давление снижается.
• Жидкость подсасывается из внешнего источника через клапаны (8) и заполняет внутреннее пространство камеры (4).
• Вибрационный насос работает от переменного тока, название которого говорит само за себя. Поэтому через короткий промежуток времени процесс намагничивания прекращается и шток за счет действия амортизатора (5) возвращается на прежнее место.
• На жидкость, расположенную внутри камеры (4) давит поршень. За счет этого действия давление внутри камеры (4) растет.
• Закрытые давлением жидкости обратные клапаны не дают воде вернуться в первоисточник, поэтому она перемещается в камеру нагнетающего действия (3).
• Через мгновение в вибрационном насосе вновь появляется намагничивание. Поршень на штоке движется назад, и жидкость передвигается по каналам (11) к шлангу (трубопроводу).

Частота ритмов составляет 100 раз за 1 секунду, а движения штока с поршнем напоминаю вибрацию, за счет чего агрегат и получил название вибрационный насос.

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

• Электрическая часть.
• Механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 —неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий.

• Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
• Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
• Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
• Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
• Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Коротко о главном

На рынке существует несколько вариантов насоса Малыш. Все его модификации, как и любые другие приборы подвержены поломкам. Они наблюдаются в электрической или механической части. Также распространённой причиной, почему не качает насос Малыш является деформация корпуса и его известкование.

Бороться с проблемами можно самостоятельно. Для этого нужно изучить строение прибора и последовательно его разобрать. Проверяется электрика и механика. Качественная сборка завершает процесс.

Проверять готовность Малыша к работе рекомендуется в небольшой ёмкости перед погружением на глубину.

Оценок 0

Конструкция устройства

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

• корпус;
• электромагнит;
• вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

Устройство вибрационного насоса Малыш

Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.

Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

1. Насос подключается к электрической сети.
2. После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
3. Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
4. Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.

1 Вибрационный насос: назначение, устройство и принцип действия

Вибрационные насосы слабее центробежных, менее надежны, но имеют свои позитивные стороны. Они гораздо дешевле по стоимости и обслуживанию, их проще заменить и отремонтировать. А также они менее избирательны к качеству воды и ее содержанию, поэтому нашли свое применение на дачных участках и частных угодьях для откачки воды из колодца и перекачивания ее на небольшие расстояния.

Чтоб выполнить любой ремонт вибрационного насоса, необходимо знать и ориентироваться в его устройстве. Ведь зная принципы работы, можно с большой точностью определить причины неисправности лишь по звуку работы или по производимых действиях.

Из чего состоит вибрационный насос?

Погружной насос с вибрационным принципом действия комплектуется из следующих элементов:

• ударостойкий герметичный корпус;
• приводящий в действие насос электромотор;
• рабочий поршень;
• электромагнит большой мощности;
• дополнительные сменные конструктивные элементы: амортизатор, диафрагма и т.д.

Работа электронасоса основывается на действии электромагнитного поля, с помощью которого приводится в движение рабочий поршень. Из-за созданной им разницы давлений вода поступает в рабочую камеру и передается в подсоединений патрубок или шланг водопроводной системы.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут

В этом случае нужно подбирать правильное положение прокладки

Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Сборка

Обратную сборку нужно производить максимально аккуратно.

• Необходимо, чтобы все отверстия в корпусе совпадали друг с другом и устанавливались так же, как и перед разборкой. Если сборка произойдёт неправильно, а хотя бы один из приборов внутри встанет не на своё место, насос не будет функционировать.
• Винты нужно тянуть крест-накрест поочерёдно, постепенно. Закрутка должна быть очень плотной.

Процесс сборки насоса Малыш должен выполняться поэтапно Источник oboiman.ru

• Когда корпус насоса собран, герметичность проверяют путём погружения в ведро с водой.
• Обязательно измерьте сопротивление.
• Если всё хорошо, то можете отпускать насос на глубину. Вы произвели проверку.

Специалисты рекомендуют делать профилактический осмотр и очистку насоса раз в год. В таком случае прибор будет функционировать долгое время, не теряя мощность и не ломаясь.

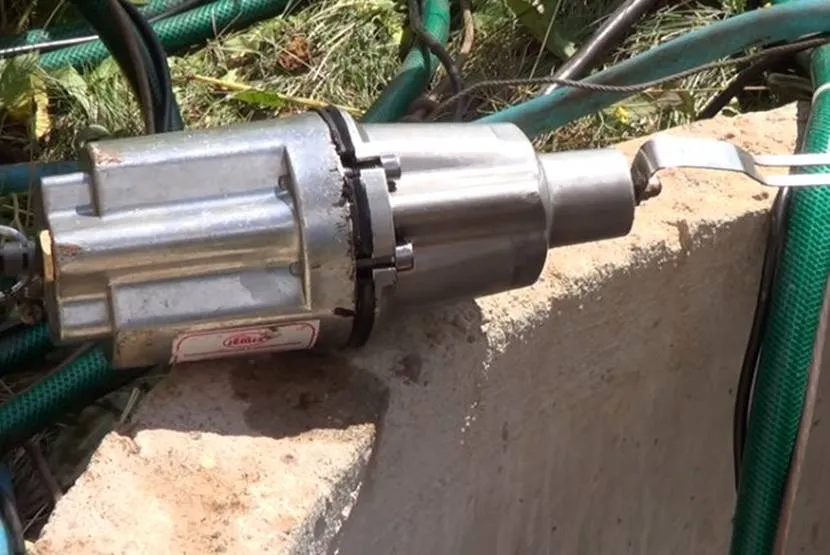

Насос в собранном виде Источник sm-news.ru

Модельный ряд и технические характеристики

На рынке представлены три модификации насосов Малыш:

• Стандартная (она же базовая). Имеет нижний забор воды.
• Модель с маркировкой «К». Выполняет те же функции, что и базовая модификация устройства. Но дополнительно оснащена защитой от перегрева.
• Насос Малыш с маркировкой «П». Здесь при тех же технических характеристиках, что и у предыдущих моделей, отличие только в материале корпуса. Он выполнен из полимера.

Насосы Малыш-М и Малыш-3 имеют верхний забор воды.

Технические характеристики для всех модификаций агрегата Малыш идентичны:

• Производительность — 430 л/час при подъеме жидкости с глубины 40 м. Чем меньше будет глубина, тем выше рабочий показатель насоса. Иногда это значение достигает 1050 л/час, если воду поднимают с 1 м.
• Напор — 40 м.
• Мощность двигателя — 245 Вт.
• Максимальный показатель глубины погружения — 5 м.
• Период непрерывной работы — 2 часа.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

1. Обесточьте прибор, достав его перед этим из колодца.
2. Разберите устройство (как это делается – смотрите выше).
3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
4. Вытащите из корпуса рабочий узел с компаундом.
5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
7. Установите узел с компаундом на свое место, придавив его с большой силой.
8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
2. Осмотрите клапан на наличие механических повреждений.
3. Проверьте также и поршневой узел.
4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Важно: При возникновении проблем с продуванием насоса можно понизить рабочее напряжение при помощи трансформатора. Установите напряжение в диапазоне 170-200 В.

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Какие бывают неисправности

Очень часто владельцы сталкиваются с различными проблемами в работе насосов. В зависимости от специфики как отремонтировать насос Малыш зависит от характера поломки – она относится к технической или механической части.

Некоторые пользователи сами провоцируют частичное нарушение работы (например, сломалась система фильтрации, но насосом по-прежнему качают воду). Или же приводят прибор в полное нерабочее состояние. Рассмотрим основные виды проблем.

Поломки электрической части

Основная проблема электрики погружного насоса Малыш связана с выходом из строя катушки. Результатом является пробой на корпус или же полное перегорание. Последнее возможно, когда насос работает «на сухую», после того, как уровень воды спустился вниз.

Расположение катушки в схеме насоса Малыш Источник themechanic.ru

Из-за отсутствия воды начинает гореть изоляция, материалы расширяются, ярмо выпадает из корпуса, а катушка выходит из строя. В зависимости от того, как рано получается увидеть, что насос работает вхолостую, это может как частично влиять на работоспособность прибора, так и полностью вывести его из строя.

Для того, чтобы избежать таких проблем, нужно тщательно соблюдать правила эксплуатации и не оставлять насос работающим без воды.

Детали заизвестковались

Такое бывает, когда насос работает в жёсткой воде. Сначала на «внутренностях» появляется небольшой белый налёт, словно накипь. Владельцы насоса Малыш должны своевременно её счищать. Но если пренебрегать такой процедурой, то очень скоро это повлияет на работу.

Наличие известняка может заклинить прибор. Чаще всего такое бывает в холодное время года, когда наступают морозы.

Известковый налёт – главный враг насоса Малыш Источник moikolodets.ru

Нарушена целостность насоса

Подобное происходит, когда деформируется корпус. Чаще всего под удар попадают рёбра насоса. При осмотре деформированного прибора создаётся впечатление, что кто-то специально орудовал пилой или фрезером. Но это не так. Дело в том, что насос контактирует с бетонной поверхностью колодца. От сильного трения целостность корпуса нарушается.

Полость засорена

Чаще всего такое случается с погружными насосами. Иногда прибор ложится на дно, где в обилии имеется ил, песок, камни, земля, водоросли и другой мусор. Прибор начинает их всасывать вовнутрь. Мусор облепляет клапан и нарушает плотность прилегания.

Насос Малыш, испачканный илом Источник lovedacha.ru

В результате этого прибор больше не может развивать хорошую мощность, а также работать в полную силу.

Ослабла резьба

Такое происходит от излишней сильной вибрации или трения корпуса о стенки колодца. Обычно страдают гайки, которые удерживают поршень. К сожалению, если эту проблему полностью не устранить, то это может привести к полному разрушению корпуса, когда уже починка не поможет.

Истончение резины

Резиновые прокладки используются для плотного прилегания деталей внутри корпуса насоса Малыш. Со временем резина стирается, изнашивается, из-за чего мощность работы прибора стремительно падает.

Прокладки из ремкомплекта насоса Малыш Источник youla.io

Иногда он даже полностью прекращает свою работу.
