Установка посудомойки под столешницу своими руками: просто о сложном

Особенности монтажа посудомоечной машины в зависимости от ее типа

Существует несколько вариантов, позволяющих выполнить гармоничную интеграцию посудомоечной машины в кухонную мебель. Чаще всего посудомоечная машина (ПММ) устанавливается в то место, которое было заранее выбрано для нее. Все устройства такого типа подразделяются по своим габаритам на три разновидности:

По габаритам посудомоечные машины бывают полноразмерными, узкими и компактными

• компактные;
• узкие;
• полноразмерные.

Агрегаты, которые относятся к первой группе, вмещают небольшое количество комплектов посуды (до 5). Их чаще всего устанавливают под раковиной. Иногда такие модели располагаются над столешницей. Ширина этих моделей составляет 60 см. Они отлично подходят для людей, живущих в одиночку. Установка посудомоек такого типа не отличается особыми сложностями. Данную модель также можно расположить в шкафчике над раковиной.

Узкие ПММ называются так из-за своей ширины, которая составляет 45 см. Такие модели более вместительные, так как по остальным габаритам они схожи с полноразмерными машинами. Количество комплектов, которое можно загрузить в такое устройство, колеблется от 6 до 10. Узкие модели подразделяются на полностью и частично интегрируемые. Их установка производится в кухонный гарнитур, дверцы которого выполняют роль фасадов. Они могут иметь габариты 45 и 60 см. Фасад для посудомоечной машины лучше всего приобрести отдельно.

Полноразмерные агрегаты имеют ширину 65 см и высоту 90 см. Они обладают самой большой вместительностью среди всех типов ПММ. Устройства могут быть интегрируемыми или же устанавливаются отдельно от гарнитура.

Полноразмерные посудомоечные машины имеют высоту 90 см и ширину 65 см

Чаще всего компании, занимающиеся выпуском кухонной мебели, предусматривают специальное место, в котором будет располагаться будущее устройство для мытья посуды. Для этого производители берут за основу габариты узкого агрегата и добавляют к данным значениям по 5 или 10 см (с каждой стороны). В случае если комплект кухонной мебели не подразумевает установку ПММ, то тогда лучше всего приобрести отдельностоящее устройство.

При выборе отдельностоящих моделей очень важно понимать один нюанс: внешний вид корпуса устройства обязательно должен гармонировать с дизайном кухонного помещения. Если это правило по тем или иным причинам не удалось выполнить, то тогда следует выбирать место для монтажа в непосредственной близости от мойки

Перед началом работы обязательно нужно внимательно изучить инструкцию, указывающую, как установить посудомоечную машину. Bosch – это лучший выбор, позволяющий с минимальными трудозатратами провести интеграцию.

Дистанция от корпуса посудомоечного агрегата до задней стенки должна быть не меньше 5 см. Это очень важный момент, несоблюдение которого приведет к выходу машинки из строя, так как будет отсутствовать хорошая вентиляция.

Чаще всего компании выпускающие кухонную мебель, предусматривают специальное место под посудомоечную машину

Выбор места для монтажа

Место расположения посудомоечной машины необходимо выбрать и подготовить заблаговременно. Лучше всего располагать посудомоечную машину рядом с мойкой, в противном случае, если расстояние от мойки и коммуникаций до нее будет превышать 150 сантиметров,- стабильная работа техники не гарантируется, а риск возникновения аварийной ситуации будет повышен в несколько раз.

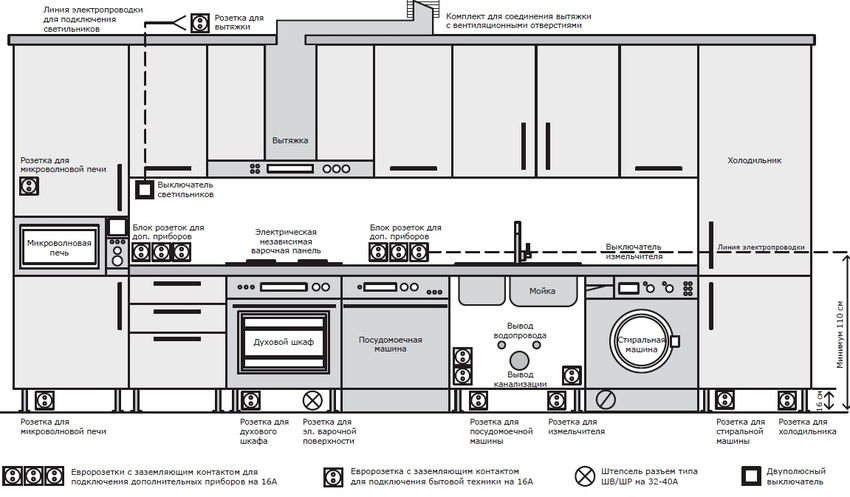

Кроме того планировка кухни под посудомоечную машину должна учитывать наличие электрической розетки с запасом пространства. Учитывая, что мойка потребляет немало электроэнергии, использование удлинителей не только не рекомендуется, но и противопоказано согласно базовым правилам техники безопасности.

Установка в зависимости от типа

Конкретное место установки посудомоечной машины в первую очередь зависит от типа техники. Всего можно выделить три типа посудомоечных машин:

• переносные;
• встраиваемые;
• компактные;
• отдельностоящие.

Переносные. Такой тип ПММ монтируется вне зависимости от мебели и планировки живого помещения

Важно, при подключении переносной посудомоечной машины, обеспечить плотный контакт с коммуникацией и трубопроводом в непосредственной близости от мойки

Встраиваемые. Такой тип ПММ устанавливается только в комплекте с отдельным шкафом, в котором предусмотрены отсеки непосредственно для посуды, и сопутствующей утвари. Соответственно для монтажа встраиваемой посудомоечной машины необходимо продумать проект кухни заблаговременно с учетом расположения коммуникаций, мойки, розеток и так далее с соблюдением размеров мебели и шкафов.

Компактные. Подобные посудомоечные машины, как правило, имеют небольшие габариты и в сравнении со «стандартными» аналогами. Они способны перемывать не так много посуды за раз, следовательно, для эксплуатации компактной техники придётся делать несколько подходов, что с учетом затрат по времени не слишком удобно.

При этом возрастёт расход воды, что напрямую затронет стоимость на услуги ЖКХ. Среди компактных аналогов встречаются, как и переносные варианты (которые можно, к примеру, ставить на столешницу, или в просторный шкаф), так и встраиваемые.

Отдельностоящие. Такую посудомоечную машину устанавливают, когда ремонт на кухне уже выполнен и не хочется вносить изменения. Но для монтажа такого варианта ПММ требуется свободное место не далеко от коммуникаций. Производители выпускают посудомойки в различных цветах и оттенках, поэтому ее легко можно вписать в интерьер кухни.

Таким образом, полновесные ПММ обычно монтируются на полу с дополнительной фиксацией на стенах шкафа, столешницы, или у стены непосредственно рядом с мойкой и коммуникацией, а встраиваемые и компактные модели устанавливаются непосредственно в шкаф с учётом общего веса конструкции вместе с посудой.

Ошибки и правила монтажа

Огромную важность при монтаже посудомоечной машины и сопоставимой техники играет инструкция, с которой необходимо ознакомиться в первую очередь. Как правило, в инструкции подробно расписаны и раскрыты технические характеристики ПММ, а так же допустимый диапазон электрической нагрузки, давления в трубопроводе и коммуникациях, и минимальный срок гарантии на устройство

Гарантия на посудомоечную машину по евростандарту составляет 24 месяца с момента приобретения. Китайскую технику можно сдать на легальный ремонт в течение 12 месяцев после оформления сделки.

Однако, гарантийный срок обслуживания посудомоечной машины будет действителен только в тех случаях, когда монтаж техники производился правильно и в строгом соответствии с прилагаемой инструкцией. В ходе обнаружения грубых нарушений ПММ не будет допущена до ремонта, а сопутствующие расходы придётся брать на себя конечному потребителю (к примеру, при неправильном монтаже у шлангов особая предрасположенность к разрушению и скорой поломке из-за вибрации корпуса).

Функциональность

При покупке машины необходимо обращать внимание на технические характеристики, которые обеспечат ее качественную работу. У недорогих моделей минимум программ и функций, что ограничивает их возможности

Чтобы такого избежать у посудомойки должны быть:

• система контроля наполнения водой (аквастоп);
• эффективная сушка — это может быть самый дорогой турбо вариант или бюджетная сушка по принципу испарения;
• нормальный уровень шума около 40 дБ;
• необходимый набор программ — минимальный включает деликатный, стандартный, интенсивный режимы;
• блокировка от детей;
• надежная система фильтрации;
• удобное управление — электронное или механическое.

Этапы подводки коммуникаций

К моменту подключения посудомойки необходимо подготовить подходящую по силовым характеристикам электролинию.

А также предусмотреть место соединения шланга с трубой холодной воды (или отводом смесителя), отверстие для сливного шланга – лучше не напрямую в трубу, а в сифон, который находится под мойкой.

Этап #1 — электрическая проводка

Чтобы посудомойка или другая бытовая техника не испытывала перебоев или аварийных проблем с подачей электроэнергии, необходимо позаботиться о стабильности и безопасности всей линии, которая начинается в электрощите и заканчивается розеткой.

Могут потребоваться следующие строительно-монтажные мероприятия:

После подключения обязательно проведите тестирование – включите автомат, а затем для проверки используйте любой бытовой прибор.

Вместо одной розетки допускается устанавливать блок из 2-4 розеток, но так, чтобы суммарная нагрузка всех подключенных к линии электроприборов соответствовала двум важным показателям: сечению медного кабеля ВВГнг и номиналу автомата.

Этап #2 — врезка в водопровод

Подключение подачи холодной воды происходит чуть сложнее, чем сливного шланга.

На выходе из трубы или в месте подсоединения смесителя следует установить тройник, чтобы вода поступала одновременно по двум направлением – к посудомоечной машине и крану мойки.

Если необходимо подключить только вводный шланг посудомойки, алгоритм действий следующий:

Важно, чтобы шланг подачи воды не перекручивался и не перегибался, иначе процесс мойки посуды будет затруднен. Если подготовка к подключению производится заранее, а в планах установка нескольких бытовых приборов, которым необходима вода, то лучше использовать коллектор, а не тройник

Если подготовка к подключению производится заранее, а в планах установка нескольких бытовых приборов, которым необходима вода, то лучше использовать коллектор, а не тройник.

Разводное устройство (коллектор) имеет от 3 до 5 выходов. Этого достаточно, чтобы обеспечить водозабор ПММ, стиралке, водонагревательному котлу и фильтрам.

Этап #3 — сливное устройство

Существует несколько вариантов интеграции сливного шланга в канализационную систему.

Наиболее удачный – это присоединение выходного конца к патрубку сифона, который установлен под мойкой.

Далеко не все модели сифонов подходят для дополнительного подключения ПММ. Если гидрозатвор не предназначен для этого, возможно, его можно нарастить отдельным элементом с патрубком.

Однако стоимость изделий невелика, поэтому лучше купить новое устройство, изначально рассчитанное на дополнительное подсоединение стиралки или посудомойки.

Благодаря тому, что вода сначала поступит в сифон, канализационные запахи от сливов с биологическими отходами не будут распространяться на всю квартиру.

По этой причине не рекомендуется выводить слив напрямую, без гидрозатвора или хотя бы петли, в канализационную трубу.

Проверка перед установкой

Включаем посудомойку в электросеть, открываем запорный кран на подаче воды. Проверяем машину на предмет отсутствия протечек в резьбовых соединениях. Запускаем цикл мытья посуды, контролируем подачу воды в камеру. Желательно, для более полной картины, дождаться окончания цикла мытья посуды. Во время процесса работы продолжаем вести контроль за подачей воды, её сливом, выявляем возможные места протечек. По окончании работы обесточиваем посудомойку, обнаруженные неисправности устраняем.

К вопросу проверки посудомоечной машины перед её установкой надо отнестись со всей ответственностью. Это позволит в дальнейшем избежать аварийных ситуаций с её участием, лишних материальных затрат и нервов.

Пошаговый процесс установки посудомойки под раковину

Процесс установки включает четыре основных этапа:

• подготовка;
• подключение к электропитанию;
• подведение к водопроводу;
• подключение канализации.

Рассмотрим каждый этап отдельно.

Шаг 1 — подготовка

Прежде, чем начнете установку агрегата, изучите инструкцию, ознакомьтесь с требованиями производителя к месту и условиям размещения машины. Подготовьте инструменты. Вам потребуются:

• набор отверток;
• ключ разводной;
• плоскогубцы;
• рулетка;
• перфоратор или дрель;
• шуруповерт;
• переходник для канализации;
• шланг — в некоторых моделях идет в комплекте;
• кран, муфта;
• сифон;
• манжета из резины, комплект резиновых прокладок;
• кабель трехжильный;
• розетка евро.

Шаг 2 — электричество

Для безопасной работы машины обеспечьте ей отдельную розетку, продумайте заземление. Расстояние от ее локации до размещения розетки — не более 1,50 метров. На весь период работ с электричеством обесточьте щиток. Если не уверены, что справитесь сами, вызовите мастера.

Существует два способа монтажа:

• скрытый — кабель прячут в стену;
• открытый — подойдет, если мойка уже встроена в кухонную мебель. От коробки распределения до розетки прокладывают кабельный канал.

После того, как работы будут выполнены, подключите ток и проверьте, работает ли машина.

Шаг 3 — водопровод

Начните с отключения подачи воды — перекройте вентиль. Как правило, кран находится в санузле. Далее по схеме:

установите угловой трехходовой кран там, где уже подключены приборы, потребляющие воду;
присоедините к новому крану действующие приборы и технику;
подключите наливной шланг посудомойки;
проверьте качество соединения

Важно! Если резьба тройника и шланга не совпадает, или они отличаются по диаметру, используйте переходник. Совет! Если вместо гибкого шланга вы используете пластиковые трубы, перед краном монтируйте очистные фильтры

Этот прием увеличит срок эксплуатации агрегата и предотвратит засоры

Совет! Если вместо гибкого шланга вы используете пластиковые трубы, перед краном монтируйте очистные фильтры. Этот прием увеличит срок эксплуатации агрегата и предотвратит засоры.

Можно воспользоваться более доступным способом подключения машины — присоедините шланг прямо к смесителю, расположенному под мойкой. Метод простой, но имеет серьезный минус. Вы не сможете пользоваться водой на протяжении всего цикла работы машины.

Обратите внимание! Подключайте технику к холодному водопроводу, не пытайтесь экономить на нагреве — рискуете сломать машину. Программное обеспечение рассчитано на нагрев в зависимости от режима — машина должна делать это самостоятельно

Читайте еще >>> Соль для посудомоечной машины: какова ее функция и можно ли заменить обычной солью

Шаг 4 — канализация

Присоедините посудомойку к канализации удобным способом:

• используйте тройник;
• установите сифон.

Пользуйтесь первым вариантом подведения, если второй не доступен. Тройник — не лучшее решение. Косой тройник врезают прямо в канализационную трубу, без удлиннения шланга. Алгоритм действий:

• в манжету уплотнения вставьте тройник. Это сделает стык герметичным;
• шланг от машины соедините с манжетой;
• сделайте изгиб шланга — расположите его под уровнем врезки. Так вы исключите появление неприятного запаха в камере устройства, если туда случайно попадают сточные воды.

Схема установки сифона:

снимите старый сифон;
установите на его место новый — с дополнительными патрубками;
присоедините прямой шланг;
закрепите место соединения хомутом

Внимание! Изгиб на шланге делать не нужно.. Чтобы установить посудомоечную машину, нужны определенные знания, но это вовсе не означает, что нужно вызывать мастера

Подготовьте инструменты и коммуникации, почитайте рекомендации производителя. Изучите рекомендации специалистов и приступайте к делу. Если выполните все грамотно, не только сэкономите деньги, но и будете уверены в надежности процедуры

Чтобы установить посудомоечную машину, нужны определенные знания, но это вовсе не означает, что нужно вызывать мастера. Подготовьте инструменты и коммуникации, почитайте рекомендации производителя. Изучите рекомендации специалистов и приступайте к делу. Если выполните все грамотно, не только сэкономите деньги, но и будете уверены в надежности процедуры.

Правила установки

Следование несложным правилам установки обеспечит бесперебойную работу посудомойки, а также комфортные условия ее эксплуатации. К тому же правильно установленный прибор не нарушит интерьера кухни. Для монтажа потребуется:

1. Выбрать возможный вариант подключения к водопроводу. Лучше использовать специальный тройник.
2. Подключить сливной шланг через сифон с отводом для посудомойки. При соединении нельзя допускать перегибов.
3. Установить электророзетку на доступном безопасном расстоянии.
4. Выровнять прибор по горизонтали с помощью регулируемых ножек или другим доступным способом.
5. Проверить наличие протечек.

Если все правила соблюдены и аппарат работает нормально — можно начинать его повседневную эксплуатацию.

Пошаговая инструкция установки

Подготовительные работы проводятся на первом этапе. Надо заранее найти инструменты (шуруповерт, молоток, отвертку, скотч, герметик и лён), посмотреть исправность розетки.

Монтаж в отведённое место

1. Проверить комплектацию и найти инструкцию (желательно, чтобы она была на русском языке). В ней должен быть перечень деталей. Обычно сюда входят шланги, прокладки, крепежи, резиновый фартук и т.д.
2. Монтаж. Провести первичную установку машинки, чтобы понять, где подвести проводку и установить шланги. Проделать под них отверстия. Затем проложить проводку и подключить шланги к трубам.
3. Приклеить к внутренней части столешницы защитную ленту, к бокам герметик, закрепить монтажную пластину с демпферными элементами.
4. Отрегулировать ножки по высоте. Проследить, чтобы они находились на одном уровне.
5. Прикрепить шумозащиту.

Такую посудомоечную машину можно установить в заранее отведенное место

Перед тем как закрепить посудомоечную машину, нужно установить декоративные лицевые двери. Накладки ставятся с помощью саморезов. Первыми используются длинные, которые вставляются на место коротких, присутствующих изначально в комплекте.

Подключение к канализации и водопроводу

Подключение к канализационной трубе не вызывает сложностей. Есть два способа. Вставляют слив в манжету канализационной трубы или присоединяют его к сливу под раковиной. Первый вариант подходит тем, у кого в канализации есть дополнительное отверстие. Лучше купить специальную модель с отводом для сифона.

Соединение с водопроводной трубой — следующий шаг. В нашей стране подключать машинку надо только к холодной воде. Это проще и эффективнее. Фильтр устанавливается обязательно, так как вырабатываемый осадок и известковый налёт способны быстро испортить детали техники и вывести её из строя.

Подключать посудомоечную машину к канализации надо очень аккуратно

Подключение к электричеству

Учитывайте, что длина шнура на посудомоечной машине составляет длину в полтора метра. Это значит, что расстояние к розетке должно быть таким же. Не рекомендуется пользоваться удлинителями.

Если приходится монтировать дополнительный кабель, то берётся медный провод 2,5 мм, розетка с заземлением и выключатель на 16А.

При подключении посудомоечной машины к электричеству отключите подачу электроэнергии

Во время установки и при ремонте техники необходимо обесточить линию. Для этого отключается отдельная ветка по комнатам или вся квартира. Когда кухня с посудомоечной машиной будет готова к первому запуску, проводится тестирование. Первый рабочий цикл выявит все дефекты, если они есть.

Защита столешницы

Частая проблема мебели на кухне — её разбухание и деформация. Это связано с непосредственной близостью к воде и пару. Чтобы не допустить попадание влаги на столешницу и торец, надо использовать виброизоляционный материал до полутора миллиметров толщиной.

Стоит также установить дополнительную защиту от пара. Её фиксируют на самый край столешницы, чтобы предотвратить повреждение и искажение материала. Обычно защитный элемент входит в комплектацию машинки, но если его нет, то сделайте свой. Это может быть небольшой металлический лист, пластина или плёнка.

Защита для столешницы идет в комплекте к посудомоечной машине

От пара спасает металл. Надо взять небольшой лист и закрепить его под столешницей. Только после этого можно задвинуть машинку и установить её по уровню. Бывает, что техника не занимает все пространство шкафа. В ней даже могут быть полочки. Чтобы не дать им испортиться со временем под действием воды и пара, покройте их изоляционным материалом.

Монтаж фасада

Все любят внешнюю красоту, поэтому перед тем как встроить посудомоечную машину в гарнитур, нужно подумать об эстетическом восприятии. Декоративную планку обязательно создают в такой же цветовой гамме, как и вся мебель.

Хоть элемент и можно сделать самостоятельно, но лучше пользоваться услугами мастеров мебельной фабрики.

Чтобы закрепить фасад, используют саморезы, входящие в комплект. Отверстия под них есть в самой машинке. Ничего не делайте до того, как проведёте расчеты. Наметьте шилом или карандашом места для отверстий. В конце прикручивается ручка, если того требует дизайн фасада.

Фасад крепится к дверце посудомоечной машины болтами из комплекта

По окончании подготовительных работ деталь фиксируется саморезами к дверке машинки. Без фасада тоже можно обойтись. Тогда установка будет проводиться быстрее и проще. Каждая хозяйка сама выбирает, как лучше поступить.

Начинаем подключение

Итак, решение прикупить механическую посудомойку окончательно сформировалось. Это означает, что настала пора позаботиться о снабжении ее электричеством, холодной водой и еще обеспечить бесперебойный слив грязной воды в сеть канализации.

Что ж, начнем с электрической части.

Монтаж своей розетки

Все производители настоятельно рекомендуют не пользоваться для подсоединения к электросети разного рода удлинителями, сетевыми фильтрами или тройниками. Все эти посредники между электросетью и аппаратом практически гарантированно не выдержат нагрузки, расплавятся и могут стать источником пожара.

Значит, первое, что нам необходимо для установки посудомоечной машины, так это приобрести отдельную влагозащищенную евророзетку с выходом на заземление.

Также необходимо дополнить подключение трёхжильным медным кабелем типа ВВГнГ-Ls.

Приобрести электрический предохранитель типа УЗО или диффавтомат на 16 А с током утечки 30 мА.

Все современные электрические устройства должны соответствовать классу «А» или «А+». И все же производитель рекомендует, перед тем как подключить посудомоечную машину, сделать в стене кабельный канал для отдельной кабельной линии.

Но как быть, если ремонт помещения уже проведен и желания тревожить соседей нежным перестуком перфоратора, чтобы заново штробить стены, нет совсем? Можно подключиться к уже существующей евророзетке и желательно, с защитой УЗО.

Рекомендуемая высота размещений евророзетки на стене — не выше 90 см от уровня пола.

Кроме того, розетка должна быть расположена справа или слева от ПММ, но не на стене за ней.

Для подсоединения посудомоечной машины лучше устанавливать свой отдельный автомат защиты электролинии, а не подключать к обычному модульному автомату.

Мы уже говорили, что применение разного рода удлинителей для подключения посудомойки крайне нежелательно. Поэтому, учитывая тот факт, что у современных (особенно китайских) моделей длина шнура для подключения, как правило, 1.0–1.5 м, место для установки агрегата должно находиться в пределах достигаемой длины собственного шнура до розетки.

На современных кухнях уже установлены розетки с заземлением. Это соответствует все требованиям для подсоединения посудомоек. Но что делать, если у вас квартира в многоэтажке старого жилого фонда? Придется подключать к обычным розеткам. Но также придется смириться с тем фактом, что уровень электрозащиты будет явно снижен.

То есть, если на заземляющем контакте есть небольшая утечка, то включить УЗО уже не получится. А последствия от таких токовых утечек очень плачевны:

Монтаж и установка розетки, как правило, сложности не представляет. В принципе эту работу можно выполнить самостоятельно, своими руками. Но если схема подключения предполагает использовать розетку с заземлением — лучше доверить эту работу более опытному специалисту-электрику имеющему допуск на электромонтажные работы и он всё подсоединит правильно. Так как тут надо еще подсоединить провода управления подключением к электрощиту на свой автомат, у которого характеристики эксплуатации отвечают требованиям:

• по номинальному току — 16 А;
• класс по токоограничению — 3.

Установку автоматического предохранителя желательно выполнить в щитке управления всем электрооборудованием квартиры на DIN-рейку:

После того как монтаж закончен и все соединения подключены, надо убедиться в том что розетка работает. Включаем автомат, а в розетку вставляем вилку от настольной лампы. Если свет в лампе загорелся — значит, все подключения произведены правильно.

Водопровод и канализация

Теперь, когда с установкой розетки мы закончили, можно подумать, как подключить посудомоечную машину самостоятельно к сетям водопровода и канализации.
