Тёплый угол из бруса

Схемы прочного соединения в углах

Постройки из брусового материала, собранные по технологии «теплых» замков, лучше всего подходят для небольших строений, для бань и саун, гаражей и гостевых домиков. Если требуется построить дом с большим удлинением коробки или мансардой, нужно будет использовать прочные схемы и способы соединения бруса.

Монтаж с помощью запила угла «в чашу»

В данном случае угловой сектор сруба получается с остатком или вылетом. Угол формируется, как перекрещивание конечных участков сопряженных брусов, они как бы накладываются друг на друга. Чтобы собранный узел не разошелся, в угловых замках запиливают прямоугольные пазы специальной конфигурации, отступив от торца на рассчитанное расстояние.

На верхней и нижней плоскости венца глубина паза максимальна, благодаря этому угловые части сруба приобретают достаточно большую жесткость в горизонтальном направлении. Боковые «щеки» вырезаются вдвое меньше по толщине, они нужны лишь для того, чтобы снизить потери тепла по линиям стыка.

Если нужно обеспечить точное позиционирование бруса в углу, то вместо чаши может использоваться схема запила концевой зоны «в курдюк». По сути, это та же чаша, но с дополнительными центровочными пазами.

Стыковка французским замком

Один из наиболее сложных типов углового соединения бруса в коробке здания. Конечные участки бруса первоначально фрезеруются с косой или наклоненной поверхностью замка. У такого типа соединения одно замечательное свойство. Угол как бы фиксируется и зажимается весом верхних венцов. Чем тяжелее крыша и надстройка над брусовой коробкой, тем выше прочность угловых стыков.

В устройстве замкового соединения используется небольшой коренной шип. Его вырезают до формирования поверхности стыковки и используют для центровки и улучшения теплоизоляции стыка.

Все перечисленные схемы соединения достаточно сложны в изготовлении, поэтому зачастую для запила блоков в угловых частях сруба отдельно приглашают мастера. Его работа состоит только в правильном распиливании пазов и сборке венцов. Насколько это сложно, говорит тот факт, что за нарезку замков для кубометра древесины станочным способом платят до 7 тыс. руб., а за ручную врезку с подгонкой по месту оплата получается в два раза выше.

Конструкция «в ласточкин хвост»


Крепление бруса между собой в «ласточкин хвост» считается одним из самых герметичных и теплых замковых вариантов под строительство дома из бруса. Выполняют его согласно ГОСТу 30974 – 2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры». Использование соединения «ласточкин хвост» дает возможность получить надежное и долговечное соединения без применения дополнительного крепежа. Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная — это основное отличие.

Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

Угловое крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветропроницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобие, как у бревна или бруса, в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.

Сравнивание ручных и неподвижных чашкорезов

Говорить определённо, какой профилированый брус с зарезкой купелей выходит более хорошим: с применением станков или ручных машинок, нереально. Но большинство из профессионалов любят заказать лесоматериал без замков и делать их на строительной площадке с помощью мобильных устройств.

Нужно обратить внимание! Такое оборудование поможет достигнуть конкретной перпендикулярности рядов бруска при собирании сруба. Использовать ручные машины можно как для изготовления соединений с нуля, так же и для поправки готовых купелей, если был допущен брак производства

Квалифицированные мастера и ручным чашкорезом выполняют качественные замки.

Для эксплуатирования на маленьких деревообрабатывающих фирмах также логично покупать похожие устройства. На них ставятся мощные фрезы, с помощью которых, при необходимой профессиональности сотрудников, можно выполнять работу с тем же качеством, что и на неподвижных станках.

Нужно отметить, что стоимость на нарезание чашек в различных компаниях выделяется. Также она подчиняется и от вариации замка.

При сопоставлении ручного запила соединений и выполняемого в условиях цеха, набиваются такие выводы.

  1. В производственных ситуациях, при стационарной нарезке замков, антропогенный момент понижается, но он полностью не пропадает.
  2. При приблизительно равных плюсах ручных и заводских запилов, определяющий момент качественности работ — квалификация рубщика, оператора станка, и еще прораба или начальника предприятия.
  3. Приоритет заводских купелей в их формы. Но специалист может повторять их форму и ручным способом.
  4. Присутствие и качественность тепловых замков при нарезании купелей на неподвижном оборудовании, зависят, первым делом, от грамотности сотрудников и марки станков.

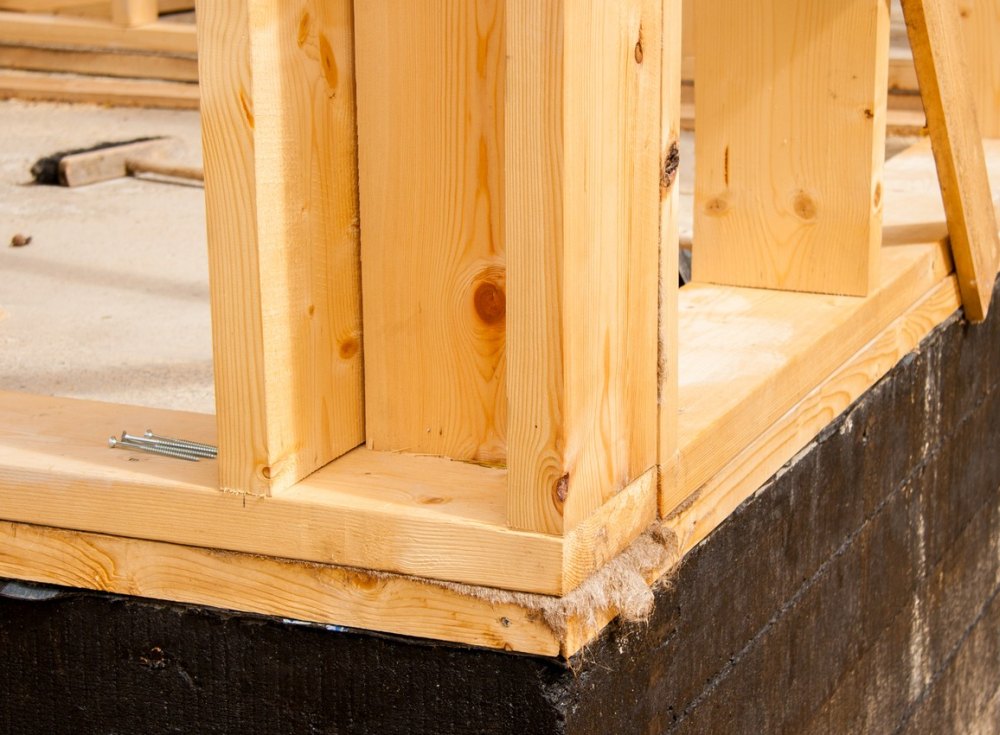

Угол в каркасном доме — виды соединений

Есть несколько вариантов формирования углов в каркасном доме. Каждый предусматривает надежное и удобное утепление.

Углы из четырех досок

Эти варианты отличаются высокой прочностью и жесткостью. Идеально подходят для формирования наружных углов, на которые приходится значительная нагрузка. Для реализации доступно несколько вариантов.

Вариант 1. Стойка представляет собой три доски, сбитых плашмя. С одной из наружных сторон, образованных ребрами пиломатериалов, набивают четвертый элемент. Он образует «ступеньку» для крепления внутренней черновой обшивки.
При всех достоинствах такой угол нередко поддается промерзанию, поэтому среднюю из трех идущих подряд досок разделяют на отдельные блоки. Между ними прокладывают утеплитель. Тем самым, средняя доска в стойке напоминает пунктирную линию.

Вариант 2. Из двух досок сечением 50х150 мм и одной доски сечением 50х100 мм собирают стойку в виде буквы «П». С внешней стороны ее поперечины набивают еще одну деталь сечением 50х150 мм. Утеплитель укладывают в образованный «карман» до монтажа наружной обшивки.

Углы из трех досок

Собрать из трех досок теплый угол в каркасном доме также можно несколькими способами.

Вариант 1. Две доски соединяют так, чтобы они напоминали букву «L». В образованном ими внутреннем углу крепят еще одну деталь. Образованный между стойкой и наружной обшивкой «карман» заполняют утеплителем.

Вариант 2. Этот угол называют «скандинавским» из-за преимущественного региона применения. Две доски образуют прямой угол так, чтобы соприкасаться лишь одним ребром. Напротив него, в наружном углу обвязки, крепят брус квадратного сечения (50х50 мм). Такой соединительный узел является самым теплым и довольно прочным. Подходит для северных регионов.

Угол из двух досок

Один из самых простых и бюджетных вариантов. Перпендикулярно к стойке одной стены крепят доску, которая послужит стойкой для второй стены. Выглядит это как буква «L», но повернутая влево.

Утепление при этом выполняют со стороны комнаты. Чтобы образовать ступеньку для внутренней обшивки гипсокартоном, к стойке крепят полосу ОСП шириной около 10 см. Главный минус такой конструкции — недостаточная жесткость.

Кровля крыши

После того, как был возведён последний ряд венцов, здание необходимо накрыть рубероидом или шифером и дать отстоятся. Период усадки в среднем занимает до 6 месяцев, только после этого можно переходить к установке крыши и облицовочным работам.

Существует огромное количество вариаций крыш. Самой надёжной и устойчивой считается четырёхскатная или же вальмовая крыша, применяется в регионах с повышенной влажностью и сильными ветрами, но так как возвести её без помощи специалистов довольно трудно, рекомендуем установить двускатную. Вкратце расскажем об этапах установки и об основных элементах.

Для начала необходимо изолировать поверхность стен от влаги, используя, например рубероид. Настелить его необходимо в два слоя. После крепиться мауэрлат – основание для стропильной системы, в котором делаются специальные вырезы, при помощи которых крепятся стропильные ноги. Мауэрлатом послужит верхний ряд венцов, предварительно обработанный антисептиком.

Сами стропила, в зависимости от площади дома, должны быть выполнены из бруса сечением 100х50, 150х50 либо 200х50 мм. Они не должны выступать за пределы дома более чем на полметра метра, если больше – предполагается установка дополнительных опор. На стропильные ноги устанавливают деревянную обрешётку из реек толщиной 5-6 см и шириной 10-20 см с шагом, который зависит от кровельного материала (черепица – дощечки укладывают впритык, если шифер или профнастил – на расстоянии 30 см друг от друга). Иногда устанавливают контробрешётку, поверх которой монтируют сам кровельный материал. В образовавшиеся пространство между двумя обрешётками прокладывают утеплитель, паро- и гидроизоляцию.

Потолок состоит из нескольких потолочных лагов, которые крепятся методом «шип в паз» к верхнему ряду бруса. Остальные манипуляции идентично полу. Между чистовым и черновым потолком можно дополнительно проложить утеплитель, изоляцию. В дальнейшем это может сократить теплопотери до 30%.

Дабы крыша была устойчивой, крепкой, выдерживала сильный ветер и прослужила долгие годы, стоит задуматься об дополнительный опорных конструкциях, таких как ригель, подкосы, затяжка, стойки и другие. Все они крепятся при помощи метизов, например стальных уголков и саморезов.

Не забывайте оставить вентиляционные зазоры, отверстие для дымохода и чердака, если такой планируется. Фронты крыши можно зашить вагонкой, декоративным блок-хаусом.

Помните! Любой крыше со временем требуется ремонт. Поэтому дабы сократить финансовые расходы, специалисты рекомендуют ежегодно проверять покрытие на наличие повреждений и различных деформаций, таких как прогиб и протечка. Первое устраняется при помощи установки дополнительных опор (ригелей, стоек и так далее), а протечка ликвидируется путём замены прогнившего кровельного материала.

Виды

Тёплый угол облагораживает внешний и внутренний вид строения, поскольку его стены лишены неровностей и ненужных выступов. Чтобы сделать качественный тёплый угол, необходимо рассмотреть разные методы рубки стыков, которые имеют свои особенности, однако, механизм крепления у них одинаковый.

Укладка с остатком

Такие соединения имеют название «в обло». Оно имеет два основных преимущества – высокий уровень герметизации, а также прочность стыка без фиксации. Эта замковая система конструкции предусматривает разные типы стыков.

  1. Односторонний замочный паз представляет собой поперечный надпил в каждом бруске, при этом его ширина соответствует этому же параметру бруса. Он располагается вверху и чаще всего применим к профилированному виду древесины, поскольку идеально подходит к его конструкции. Пазы делаются прямой и квадратной формы. В некоторых случаях разрешается закреплять соединение с помощью нагелей.
  2. Более сложным является двухстороннее соединение. Для него брус пропиливается с верхней и нижней стороны на 1/4 толщины. Двойная фиксация делает конструкцию более прочной, что полностью исключает смещение. Непременное требование – это гладкая структура дерева с отсутствием дефектов в виде трещин и сучков.
  3. Четырёхстороннее соединение – это самое надёжное в смысле герметизации, но отличается более сложной подготовкой брусьев, поэтому применяется довольно редко.

Стыки без остатка

Экономичность – это главное достоинство этой технологии, при этом торцовые части бруса не выступают из стен. Однако есть и минусы такого соединения – оно менее прочное, нежели при других способах стыковки.

Различается несколько вариантов получения ровных углов брусового дома.

  • Вполдерева – это стыковка, при которой брусья с одной и другой стены спиливаются на 50% их толщины, после чего эти спилы должны быть зафиксированы нагелями, ведь такое соединение довольно слабое. В этом случае позже применяется конопачение. В лапу – это аналогичный метод, который отличается более сложными работами с подготовкой материала, благодаря чему и качество соединения более высокое и прочное.
  • Соединение с помощью шпонок, которые производят только из твёрдых и прочных пород древесины. Они выполняют задачу вкладыша в пазах. По сути, ими и скрепляются брусья боковой стороной и торцом. Такая стыковка способствует плотному прилеганию и препятствует любым смещениям. Эти запчасти могут иметь любую форму – косую, продольную и поперечную. Особенно актуальны шпонки в виде ласточкиного хвоста. К сожалению, их сложно сделать самостоятельно, ведь для этого нужен специальный станок.

  • Самым простым считается тёплый угол встык, при этом распиливать брус не нужно. Торцы материала фиксируются в шахматном порядке с использованием угольников, скоб, хомутов либо металлических пластинок с гвоздями. Скрепление происходит по длине. Если применяется влажный стройматериал, избежать деформации крайне трудно, поэтому, как правило, в дальнейшем требуется тщательное утепление зазоров. Провести работу можно самостоятельно, но лучше применять сухое дерево.
  • Наиболее распространённое крепление – это в коренной шип. Когда точно рассчитаны все необходимые выпилы, а их может быть довольно много, так как применяется до 5 пазов и шипов, то такая конструкция наиболее надёжна и устойчива. Одновременно с соединением в пазы помещается льняной или джутовый утеплитель. Это предотвращает продувание и вспомогательной защиты не требуется.

Прямая стыковка часто проводится в коренной шип или предусматривает соединение продольного бруса встык с помощью шпонок. Косой замок, вообще, применяется редко, так как нерентабелен по всем параметрам.

Продольное скрепление осуществляется посредством шпунтов, обычно берёзовых и к ним предъявляются высокие требования – такие изъяны, как расслоение, сучки просто недопустимы, к тому же древесные волокна в этих метизах должны располагаться только параллельно оси. Квалифицированные мастера, конечно, могут провести такие работы, но имеет ли это смысл, когда есть более простые и качественные виды тёплого угла.

Соединение бруса в ласточкин хвост

В настоящий момент времени в процессе строительства дома используются различные приемы стыковки брусьев, один из которых это соединение бруса в ласточкин хвост. При выполнении такого соединения два бруса сцепляются между собой посредством особой формы зубьев. Брусья направляются под прямым углом по отношению друг к другу, один из них имеет специально выпиленные шипы, а другой пазы для них, и при качественно выполнено работе, данный «замок» надежно сцепляет два бруса, и не позволяет образовываться никаких щелям. Стоит отметить, что разъединить доски можно только в том случае, ели шипы находятся в вертикальном положении.

Особенности крепления бруса

Крепление бруса между собой с использованием «ласточкиного хвоста» имеет и свои характерные особенности.

Например, каждый из брусьев может выдерживать разные уровни нагрузки, поэтому стоит изначально рассчитать нагрузку для каждой из стен, чтобы далее делать шипы и пазы уже в правильном месте.

Всегда шипы должны быть намного уже пазов, особенно если при строительстве дома своими руками использовалась древесина плотной и прочной породы.

Еще одна особенность соединения «ласточкин хвост» заключается в том, что как шипы, так и пазы в уже готовом виде выглядят несколько иначе, чем в развернутом виде, т.е. на брусьях, которые еще не были скреплены между собой.

Стоит знать о соединение

Прежде чем приступать к процессу строительства, необходимо отметить, что соединение бруса в ласточкин хвост представляет собой особый способ рубки, в котором не используются выпуски бревен и потайной зуб. Потайной тип врубки в ласточкин хвост используется только в том случае, если необходимо создать в местах врубки деревянных балок перекрытий, а также для досок пола надежное крепление. Если же речь идет об обшивке сруба, то в данном случае необходимо применить сквозной тип врубки.

Ласточкин хвост является традиционным способом врубки, для продольного соединения бревен и брусьев, это далеко не крепление бруса нагелями

Важно, чтобы соединение было максимально плотным, так как любой тип древесины с течением времени дает усадку. На сегодняшний день в перерубах, для того чтобы создать надежный и высококачественный уровень продольной стяжки используются оцинкованные металлические шпильки, которые помогают закрепить брусья в нужном месте

Типы угловых соединений бруса при строительстве дома

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.

Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.

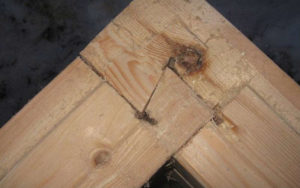

Запил в теплый угол своими руками

Непрофессиональным застройщикам для своей первой постройки рекомендуют выбрать крепление «прямой шип». Такой способ углового соединения применяется при строительстве бань, жилых и хозяйственных построек.

Для разметки замка изготавливают шаблон с учетом 5 мм зазора для укладки утеплителя. Шип запиливают на стороне, обращенной внутрь сруба, для противоположных стен это будет шип с левым или правым запилом. Для разметки левого или правого замка, шаблон переворачивают тыльной стороной вверх. Для надежности и устойчивости кладку стыков чередуют – в один угол поочередно укладывают венцы с правым и левым замком. Для усиления крепления используют нагель деревянный, который располагают на диагонали в 70-80 мм от края внешнего угла.

Необходимый инструмент:

  • Цепная бензиновая или электрическая пила;
  • Рулетка и столярный угольник;
  • Топор;
  • Стамеска;
  • Деревянная киянка;
  • Шаблон из доски, фанеры или пластика.

Используемые материалы

Формирование угла дома – непременная часть работ по кладке стены, и она же наиболее сложная, поскольку форма традиционного пиломатериала не предполагает специальных для этого приспособлений. С проблемой этой сталкивались, конечно, и при возведении бревенчатых сооружений и решали ее за счет разных методов сборки. Так что все методы, применяемые сегодня, прошли проверку временем.

Предлагаем ознакомиться Как заваривать полынь в бане

С бревном современные строители дело имеют редко, а вот пиломатериал для дома используется очень широко.

  • Строганный – имеет 2 противоположные или 4 плоскости, благодаря которым материал можно довольно плотно укладывать.
  • Профилированный – помимо того, что брус 150*150 имеет четкую геометрическую форму и размер, в нем формируют пазы и выступы, позволяющие добиться куда более плотной и надежной стыковки материала. Этот вариант сам по себе обеспечивает лучшую теплоизоляцию.
  • Клееный – изготавливается путем склеивания под давлением деревянных ламелей. В плане прочности и плотности кладки он не отличается от профилированного. Однако имеет другое ценное качество: практически не дает усадки. А это означает, что со временем плотность кладки не изменяется и надобности в дополнительной теплоизоляции не возникает.

Плюс пиломатериала: изготовить здесь дополнительные пазы намного проще.

Разновидности замка

Угловое соединение в теплый угол обеспечивает крепление оригинальной конструкции: глухой паз, вырезанный в теле бруса, и шип образуют максимально изолированный от внешней среды замок. Площадь такого соединения минимизирована, в конструкции нет сквозных щелей. Паз располагается вертикально и вырубается на всю толщину бруса. Узел надежно фиксирует строительную конструкцию в горизонтальной плоскости и обеспечивает устойчивость к разнонаправленным нагрузкам, виды крепления различаются по размеру и форме профиля:

  • Прямоугольной формы, в половину, в четверть или треть дерева;
  • Ласточкин хвост и в половину ласточкиного хвоста;
  • Соединение на шпонку.

Сопряжение в прямой шип наиболее простое, рубить и укладывать такой шип проще, но такая конструкция требует дополнительного усиления нагелем. Технология рубки, монтажа и укладки в ласточкин хвост более сложная, требует профессиональных навыков. Общим недостатком всех шипованных креплений является возможность расслоение или растрескивания шипа, исправить такой дефект нельзя, заготовка бракуется.

Шпоночное соединение применяется для соединения высококачественного профилированного клееного бруса в промышленном домостроении. Используют прямоугольную и трапецеидальную шпонку из древесины твердых пород. Размеры шпоночного крепления минимизированы, конструкцию отличает прочность и герметичность соединения, крепление на шпонку не требует
применения утеплителя.

Соединение бруса встык. Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

  • соединение встык;
  • использование шпонок;
  • применение коренных шипов;
  • в полдерева;
  • соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык .  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

  • на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
  • на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
  • при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

  • на одном конце бруса делается пропил до половины его толщины;
  • на другом брусе делается такой же пропил, но с другой стороны конца;
  • при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост» . Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).
