Особенности и способы сращивания досок по длине для балок перекрытия

Структура и содержание статьи

В статье Каркас из досок своими руками. Сборка и установка низней обвязки я подробно расскажу о сборке и установке нижней обвязки каркаса. Как видно на плане (рисунок 1), в доме есть длинные и короткие стороны (на рисунке 1, красным К- короткие, Д- длинные). Соответственно, есть длинные и короткие участки нижней обвязки. Эти длинные и короткие участки нижней обвязки конструктивно отличаются. Короткие участки нижней обвязки собраны из целых (по длине) досок. Длинные участки нижней обвязки собраны из срощенных по длине досок. Мне пришлось так выполнить длинные участки, потому что длина имеющихся у меня досок была 5800 мм, а длина длинных участков обвязки — 6150 мм. Таким образом, далее в статье (в соответствующих пунктах) будут рассмотрены такие соединения досок в нижней обвязке:

  • как доски нижней обвязки срощены между собой по длине на длинных участках обвязки;
  • как соединены доски между собой по толщине на коротких участках обвязки;
  • как соединены доски обвязки по толщине в углах (и на коротких, и на длинных участках обвязки);
  • как готовые участки нижней обвязки соединяются между собой в углах.

Нижняя обвязка собирается из трех досок шириной 100 мм и толщиной 50 мм.  Конструкция обвязки, вид сверху (упрощенно, без размеров) показана на рисунках 2 и 3 (короткий и длинный участок обвязки, соответственно).

Рис 2. Конструкция короткого участка нижней обвязкиРис 3. Конструкция длинного участка нижней обвязки

Как видно на рисунах 2 и 3, доски А  связаны между собой отрезками досок Б. Сами доски А могут быть по длине цельными (когда участок обвязки короткий, рисунок 2) и срощенными (когда участок длинный, рисунок 3). Далее в статье доски А будем называть «основные несущие доски обвязки», а доски Б «отрезки между основными досками обвязки» или «соединительные отрезки».

Составные дощатые стропила

Способы наращивания деревянных элементов: 1 — впритык с потайным шипом и сквозным гребнем; 2 — вполдерева на болтах; 3 — впритык с накладками на болтах; 4, 5 — вполдерева с креплением полосовой сталью и хомутами; 6 — косым прирубом на хомутах.

Уникальность такой сборки заключается в конструктивной простоте, в экономии пиломатериала и надежности. При сборке дощатых стропил все соединения делают на гвоздях. В верхнюю часть стропильной системы, где не ожидается больших нагрузок, можно установить стропила в одну доску, а нижнюю часть сделать составной. Такая система сборки позволяет значительно сэкономить материал, подобрать оптимальный размер сечений и легко разрешить конструктивный вопрос соединительных узлов стропил как между собой, так и со схватывающим ригелем.

Составные стропила собирают из двух досок одинаковой длины. Между досками, установленными на ребро, вставляют вкладыши (стропильные обрезки) таким образом, чтобы просвет между ними был не больше семи высот сплачиваемых стропил. В этом случае прогиб между вкладышами полностью исключается, а стропило будет работать как цельное. Вкладыши делают произвольной длины, но не менее 2 высот сплачиваемых стропил. Составные части пробивают гвоздями.

Первый вкладыш помещают в начале стропила, чтобы получилась толщина стропильной ноги из 3 досок. Другой конец (верхний) стропила можно сделать в одну доску. Эта доска будет вставляться промеж боковых досок, как вкладыш, и укладываться на коньковый прогон. Составные дощатые стропилины нельзя применять в качестве наслонных (диагональных) стропил.

Для чего сращивают стропила

Необходимость в сращивании стропил появляется обычно по следующим причинам.

  1. Протяженность крыши оказывается больше, нежели типовая длина кровельных досок. Стандарт протяженности таких пиломатериалов укладывается в шесть метров. В том случае, если конкретный скат простирается на большее расстояние, кровельные стропила придется наращивать.
  2. Нередко в процессе стройки сохраняется немало отличного качества досок длиной от трех до четырех метров. Для того, чтобы удешевить строительный проект и сократить число отходов, при установке стропил есть смысл воспользоваться данными отрезками, тщательно подогнав их друг к другу.

Уменьшение прочности стропил при сращивании

Всякий кровельщик должен отдавать себе отчет в том, что жесткость сращенных стропил окажется существенно ниже, чем цельнотельных.

Соответственно, при использовании технологии сращивания нужно стремиться к тому, чтобы участок компоновки оказался как можно ближе к вертикальным упорам.

Методы сращивания стропил

В настоящее время применяется сразу целый ряд способов сращивания, при этом выделить среди них наиболее эффективный не представляется возможным.

Косой прируб

Этот метод применяется при работе с досками, толщина которых превышает 35 мм. Данный способ считается технически трудным, поэтому прибегать к нему желательно только при наличии солидного опыта в плотницком ремесле.

  • При всем этом косой прируб обеспечивает наименее прочное соединение.
  • Нельзя не отметить и выгодную сторону такого способа, которая заключается в существенной экономии пиломатериалов.
  • В повседневной практике косой прируб применяют довольно редко.

Сращивание кровельных досок встык

В данном случае протяженность стропил увеличивается с помощью накладки, которая может быть сделана как из дерева, так и металла.

  • Если длина стропильной доски слишком мала для реализации конкретной стропильной сборки, то сращивание двух досок встык позволяет эту проблему решить.
  • Стыковой метод выгодно отличается безупречной прочностью на изгиб. Он нашел широкое применение при возведении как жилых, так и хозяйственных построек.

Сращивание стропил внахлест

При таком конструктивном решении две доски закрепляются путем простого прикладывания боковых поверхностей. Это предельно простой способ, при этом по надежности он уступает компоновке встык.

Нормы и правила сращивания стропил

Технически ошибочное сращивание стропил по длине чревато как существенным снижением устойчивости кровельной сборки к воздействию весовой нагрузки, так и полным стремительным обвалом крыши.

Чтобы предотвратить такое развитие событий, необходимо строго придерживаться существующих строительно-инженерных нормативов.

Они оговаривают такие важные вопросы, как

  • Определение размера необходимого крепежа;
  • Точные места его фиксации;
  • Протяженность накладок.

Необходимость в запасе прочности

Технические нормативы сращивания стропил по длине разработаны на основе продолжительной строительной практики. Одним из таких полезных правил является сращивание не с помощью гвоздей, а с применением железных шпилек.

Независимо от твердости стропильной древесины в высшей степени желательно проектировать соединение так, чтобы оно обеспечивало солидный запас прочности, например, на случай обильного снегопада.

Технические характеристики шпилек

Диаметр шпилек должен быть как минимум 8 мм. Менее широкие аналоги слишком ненадежны, и потому их применение для монтажа кровельной конструкции считается нерациональным.

Протяженность нахлестного соединения

Данный показатель должен в 4 раза превышать ширину доски. Например, если ширина стропил составляет 25 см, то длина нахлеста должна быть как минимум 1 метр. Каким именно сделать нахлест по длине, решает непосредственно на месте мастер-кровельщик.

В своих расчетах он опирается на следующие характеристики:

  • Структурные особенности пиломатериала;
  • Угол, под которым наклонены стропила;
  • Дистанция между ними;
  • Масса строительных материалов;
  • Интенсивность и продолжительность снегопадов, дождей, ураганных ветров.

Дистанция между шпильками

Желательно устанавливать крепежные элементы на расстоянии как минимум 7-ми диаметров шпилек

При этом важно, чтобы от края стропила шпилька отстояла как минимум на три диаметра

Число стягивающих стропила шпилек

Оно рассчитывается по непростой формуле, которая на практике почти не применяется. Чаще всего ради обеспечения долговечности сборки монтажники просто ставят шпильки в два ряда. При этом отверстия под крепеж проделывают в шахматном порядке.

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

  • с выступающими за основные размеры концами;
  • без выступов;
  • укладкой встык, когда брусья не накладываются друг на друга;
  • Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

  • стык с использованием замочного паза;
  • сочленение «паз-шип» в виде симметричной трапеции;
  • сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
  • использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Крепление нижней обвязки к фундаменту, выравнивание обвязки

После этого выворачиваем временные саморезы по углам, сдвигаем балки обвязки в сторону и высверливаем отверстия в бетоне. Либо, если позволяет длина сверла – можно сверлить не сдвигая обвязки. В получившиеся отверстия ставим анкера (я использовал анкера диаметром 10 мм с гайкой), но сразу их не затягиваем.

Выравниваем получившуюся обвязку по уровню. Хорошо, если цоколь получился у вас ровным настолько, что больше выравнивать ничего не надо, у меня не получился, в некоторых местах (в серединах стен обычно), уровень цоколя получился немного ниже чем на углах, я решил эту проблему так.

Рис 12. Выравнивание обвязки по уровню при помощи клиньев

Подложил в заниженных местах фундаментной ленты клинья, пропитанные кузбаслаком. Позже я заполнил монтажной пеной образовавшиеся пустоты.  Анкера (которыми крепимся к фундаменту) не должны попадать на клинья, но должны их прижимать балкой к фундаменту. Часть анкера будет открыта (между балкой и фундаментом), после все запенивается. Анкера по длине выбираются исходя из этого зазора, и с учетом того что анкер должен входить в фундамент не менее, чем на 5 см.

После выравнивания скрепляем углы на пену или клей и саморезы, и уже после этого затягиваем анкера, закрепляя обвязку к фундаменту.

Правила наращивания стропил

Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.

Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.

Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров – это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем. Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил – дело ответственное. Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию .

Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.

Нагельное соединение

Штифты или нагели — это круглые деревянные штифты, которые увеличивают прочность распила при соединении двух досок. Штыревые соединения наиболее часто встречаются при сборке мебели и ящиков.

  • Финишные линии отмечаются на разделочной доске и используются для закрепления штифтов в дальнейшем.
  • По отмеченным линиям просверливается несколько отверстий с помощью специальной дрели с лезвием или электродрели со спиральным сверлом с центральным наконечником.
  • Штифты вставляются в предварительно просверленные отверстия, и две доски соединяются вместе.

Совет: Для повышения прочности штифтового соединения двух деревянных элементов обрезные доски необходимо предварительно смочить клеем, а затем соединяемые доски некоторое время простукивать друг о друга.

Наращивание стропил по длине: спаренные и составные стропила

Для домов большого размера нередко при создании каркаса приходится сращивать стропила, поскольку максимальная длина стропил составляет 6 метров. Чем большим является сечение изделия, тем больше и длина. Чтобы добиться оптимального соотношения толщины и длины стропильных ног, прибегают к увеличению толщины стропил путем соединения их с дополнительными элементами (брусом, досками).

Выбор стропил имеет немаловажное значение. Только качественные материалы помогут создать надежную стропильную систему, и крыша прослужит долго

Поэтому перед выбором будет нелишним изучить ГОСТ стропила.

Сращивание путем прикладывания

Данный метод сращивания отлично подойдет для тех, кого не очень заботит внешний вид конструкции, а также ее долговечность. Его принцип заключается в том, чтобы приложить два бруса друг к другу и наложить на место стыка металлическую скобу. Само собой, данный метод сращивания сверхпрочным не назовешь, поэтому требуется его усиление. Для этого используют крепежные детали, которые вколачиваются в уже уложенный ряд деревянных элементов, а также в зоны контакта.

Теперь вы знаете, как соединить брус между собой по длине различными способами. Теперь поговорим о том, как правильно подобрать метод соединения деревянных элементов.

Вернуться к содержанию

Схема стропильной конструкции

По периметру стены укладывается мауэрлат – брус, который принимает на себя часть несущей функции, равномерно распределяя на несущие стены. На него будут поставлены основания всех элементов конструкции.

Поперёк здания укладывают прогоны, такие же прогоны будут служить опорой для стропильных ног в середине сооружения.

Поднимают, заранее смонтированные на земле, фермы, которые будут держать конёк и крепят к мауэрлату.

Ставят опоры для конька, укладывают конёк и крепят к нему диагональные, промежуточные стропила.

Укрепляют конструкцию с помощью подкосов, подпорок и ригелей.

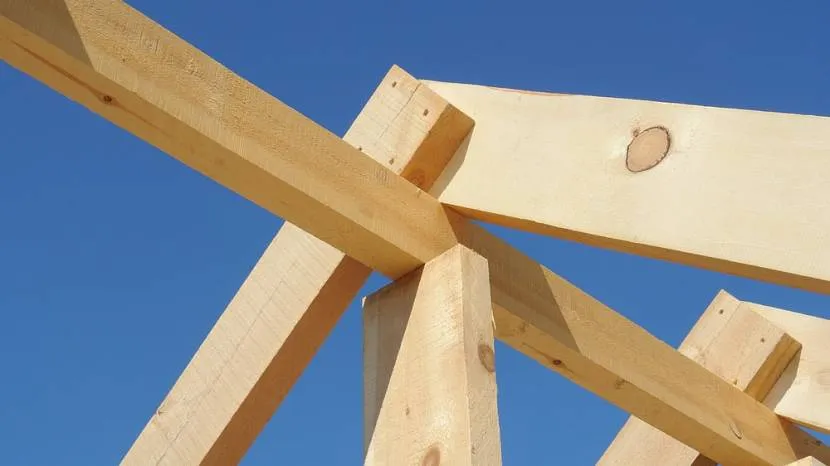

Стойки под стропила Источник domdkm.ru

На конструкцию укладывают стропила, учитывая проектное расстояние между отдельными балками. Торцы ног упирают в мауэрлат, а верх запиливают и соединяют металлическим крепежом на скошенных углах. На готовое основание укладывают гидроизоляцию, утеплитель и кровлю.

Правильное расположение и способы соединения бруса гарантирует устойчивость при укладке утеплителя и кровли. Дальнейшая эксплуатация объекта во многом зависит от точного проектирования и правильно подобранных пиломатериалов.

Сращенные стропила предпочтительнее закладывать при монтаже крутых скатов крыши, где атмосферные нагрузки в разы ниже, чем на плоских скатах. Плоские скаты зимой нагружаются под действием снега, что давит на пиломатериал под кровлей.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками

Во-вторых, уделите повышенное внимание методу крепления

Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров

Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом

Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров

. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным

. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

  • Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
  • Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
  • Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Сращивание по длине

Такой вид соединения деревянных деталей имеет некоторые нюансы. По своей сути это удлинение элементов в горизонтальном направлении. Сращивание может быть:

  • Впритык — срезы концов выполняются под прямым углом и совмещаются друг с другом. В оба бруса (бревна) забивают скобу.
  • Косой притык — срезы выполнены под углом, а концы скрепляют штырем или гвоздем.
  • Торцевой притык с гребнем.
  • Прямая накладка — длина вырубки в 1,5-2 раза больше, чем толщина бруса (бревна).
  • Косая накладка — концы срезают под углом и фиксируют болтами.
  • Накладка с косым прирубом — на концах деталей выполняют торцевые гребни, имеющие ширину и длину в одну треть толщины бруса.

Как крепить брус между собой по ширине

Из брусового материала делают настилы мостов, укладывают полы в грузовых вагонах и промышленных зданиях, изготавливают щиты для укладки на фундамент и грунт. В отличие от половой рейки, брусовые конструкции сплачиваются без применения бокового соединения шип-паз, такой способ монтажа получил название «на гладкую фугу». Конструкции скрепляют строительными скобами, фиксируют уложенной по периметру обрезной доской 30-40 мм и гвоздями 100 мм, используют винтовую металлическую стяжку. Такое соединение позволяет

разбирать и собирать конструкции, делать временные настилы.

Усиленные полы делают в складских помещениях, спортивных и развлекательных комплексах. Для сплачивания брусового пиломатериала в помещениях используют синтетический клей, при отделке интерьера применяют крепление бруса продольной шпонкой «ласточкин хвост».

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

  1. Болтовое – осуществляется посредством гайки, шайбы и болта;
  2. Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
  3. Винтовое – стыковка деталей винтами;
  4. Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

  • скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
  • шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;
  • неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
  • неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
  • Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Что нужно знать для продольной стыковки своими руками

Как мы уже говорили выше, необходимость соединения деревянных деталей при возведении здания из данного материала, появляется тогда, когда проектной документацией предусмотрено строительство одной или нескольких стеновых конструкций длиной больше 6 метров. Привязку необходимо выполнять сначала с одной стороны, а в следующем ряду с другой, и так продолжать до конца.

Это необходимо для получения привлекательного и оригинального внешнего вида, ведь стыки, которые располагаются в шахматном порядке, выглядят более интересно, чем идущие подряд. Помимо этого, данное расположение делает всю стеновую конструкцию значительно прочнее и долговечнее.

Во время выбора метода соединения деревянных элементов следует обратить особое внимание на то, как именно располагается брус в конструкции здания. Вся проблема в нагрузке на эти элементы, ведь в разных частях стены она может быть разной, к примеру, брус может быть подвержен растяжению, сжатию или прогибу


Виды продольных соединений

Все дополнительные крепежные детали должны быть изготовлены исключительно из твердых сортов дерева. Влажность этих элементов должна соответствовать влажности самого бруса и не превышать пяти процентов. Если детали имеют большую или меньшую влажность, чем самым материал, то соединение будет непрочным или же деталь может повредить материал.

Каждое место соединения должно быть идеально ровным. Перед тем, как укладывать сращенные брусья необходимо пропитать их антисептическими составами и дать некоторое время на сушку.

Каждый стык, включая угловой или продольный, необходимо утеплить слой теплоизоляционного материала. Данную процедуру лучше всего проводить во время установки. Для этого достаточно обложить соединение льноволокном.

Очень важно помнить о влажности материала во время проведения работ по его сращиванию. Если пересушить изделия, то через некоторое время могут образоваться значительные дефекты в узлах соединения, которые повлекут за собой крайне неприятные последствия

Дополнительное усиление мест соединений нужно проводить с особой ответственностью.

Если речь идет о профилированном материале, то в этом случае лучше воспользоваться такими типами соединений, как в шип или косой замок. Так стеновые конструкции не потеряют надежность. А если выполнить все работы щепетильно, то соединительные узлы будут не только надежными и безопасными, но и привлекательными с виду. Теперь вы знаете, как соединить брус в длину и сможете справиться с этой задачей без привлечения мастеров.

Вернуться к содержанию

Как еще декорировать такие соединения

Угловые накладки сами но себе лаки возможность комбинировать разные породы древесины, и вы сумеете создать десятки вариантов, но ваше творческое воображение не должно ограничиваться только ими. Добавив к накладкам нагели или пробки, можно получить еooе более интересный декоративный эффект. Сначала разметьте на накладке места, где будут вклеены пробки (фото D). Мы расположили 10-миллиметровые пробки с отступом 13 мм от длинной стороны накладки и на расстоянии 25 мм друг от друга. Изготовьте пробки из той же породы древесины, из которой сделана рамка, или подберите третью породу, контрастирующую с накладкой.

Эти пробки проходят сквозь накладку в рамку, не выходя наружу с другой стороны. Направление волокон в пробках должно быть таким же, как и в накладках, чтобы уменьшить напряжения в деталях при изменении размеров от колебаний влажности. Вклейте пробки в отверстия, оставив небольшой припуск над поверхностью. После высыхания клея удалите припуск с помощью мелкозубой ножовки (фото Е). Затем отшлифуйте пробки вровень с поверхностью рамки.

Шиповое соединение

Для плит подходят соединители типа «шпунт-паз». Иглы нужно гравировать и резать ножовкой. Штифт должен быть достаточно большим для обработки. Чтобы сделать паз, сделайте продольный разрез и обработайте его стамеской. Во время установки детали должны быть прижаты друг к другу как можно плотнее.

Соединения элементов должны быть выполнены под углом 90°. При методе соединения стружкой используются гвозди. Сварка производится с помощью инструментов, строительных материалов: молоток, карандаш, дерево, металлический уголок, клей, шпатлевка, верстак, треугольная пластина, буква G, T.

Детали можно соединить, прикрепив одну из них к верстаку и наложив на другую. Затем их необходимо скрепить гвоздями. Шпатлевку следует использовать так, чтобы шляпки гвоздей не были видны.

Закрепите их с помощью Т-образных крепежей, например, положив пластину в середине доски. Затем просверлите отверстия и затяните винты. Еще один способ сделать доску прочной — использовать металлические уголки, которые нужно закрепить с обеих сторон доски.

Высококачественные доски можно приобрести в Иваново у компании «Морозоволес».

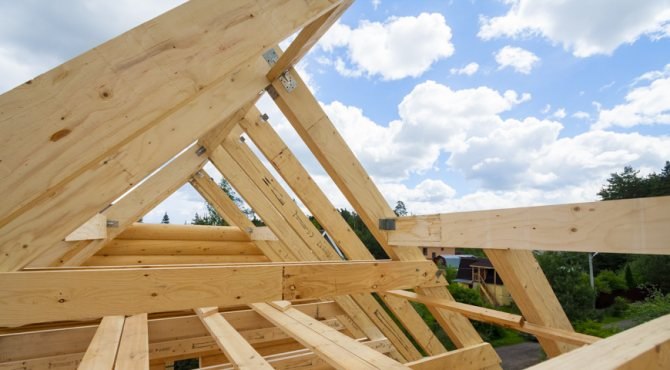

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

  • Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
  • Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
  • Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Соединения в шпунт

Лучшим инструментом для ручного изготовления гребня и паза такого соединения (оно может называться соединением в паз и гребень по кромке) является комбинированный рубанок. Начинайте с выполнения гребня с помощью ножа для гребней.

Выполнение гребня

Установите заготовку в тиски лицевой стороной к себе. Линейку рубанка установите так, чтобы гребень проходил по центру кромки (1). Это можно проверить тем, что слегка прострогать кромку в одну сторону, а затем перевернуть рубанок и поставить его на ту же кромку, но уже прижимая линейку к другой боковой грани доски. Если нож совпадет с полученными при первом легком строгании метками на древесине — гребень пройдет по центру.


Выставьте ограничитель глубины строгания рубанка и выстрогайте гребень, начиная с переднего конца (2).

Выполнение паза

Чтобы вырезать паз, установите в рубанок нож для пазов, соответствующий по ширине сделанному гребню. Поставьте нож на гребень и отрегулируйте положение направляющей линейки (3). Установите ограничитель глубины так, чтобы паз получился немного глубже высоты гребня. Зажмите доску в тиски и вырежьте паз.

Соединение на рейку

Другим вариантом соединения в паз и гребень является соединение на рейку — вставной фанерный шип или шпонку. Она вставляется в пазы (шпоночные канавки или шлицы), выбранные и обеих половинах соединения. Это соединение можно изготовить любым рубанком для пазов на отрезном или фрезеровальном станке.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по дому
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
