Как сделать электросамокат своими руками?

Лучшим выбором будет перед началом работ посмотреть видео на Ютубе. Ищите конкретно сборку скутера на базе выбранного Вами двигателя и с выбранной Вами передачей – есть ролики почти по всем существующим вариантам.

И, в любом случае, Вам потребуется какой-либо опыт работы руками. Идеально, если Вы уже работали с электрикой и металлом. Если опыта нет никакого, настоятельно рекомендуем найти партнёра по сборке или хотя бы консультанта – человека, который сможет посмотреть Вашу идею и проект, дать свои комментарии по нему.

Если делать всё аккуратно, электросамокат своими руками обойдётся всего в 5-7 тысяч рублей, а значит, Вы сможете заметно сэкономить. Успехов в сборке!

Что нужно для изготовления мотовелосипеда?

Самодельный велосипед из триммера должен собираться из определенного перечня деталей и механизмов.

Чтобы сконструировать мотовелосипед из бензокосы своими руками, изготовителю потребуется:

полностью исправный 2-колесный велосипед с крепкой рамой, на поверхности которой нет видимых очагов ржавчины. Если они есть, значит, проблемные места нужно предварительно покрыть грунтовкой и несколькими слоями краски;
рабочий силовой агрегат от бензинового триммера. Номинальная мощность двигателя должна составлять 3–6 л. с. Более мощные моторы использовать нецелесообразно, так как они будут требовать больше топливной смеси;
ремень или приводная цепь;
натяжной ролик для велосипеда из триммера;
звездочка – должна соответствовать используемому мотору. При возможности звезду можно выточить на токарном станке своими руками;
хомут – необходим для устойчивого крепления мотора на раме велосипеда. Хомут можно сделать собственноручно, используя для этого цельнометаллический кусок стали;
трос, который послужит связующим звеном между силовым агрегатом и ручкой газа велосипеда;
несколько предохранителей и контроллер;
труба для отвода выхлопных газов – длины штатной выхлопной трубы от триммера будет недостаточно, поэтому нужно взять дополнительный кусок трубы соответствующего диаметра и приварить ее к элементу мотокосы;
винты, шайбы, втулки и другие крепежи.

Вместе с мотором от мотокосы изготовителю потребуется вся топливная система вместе с карбюратором, заводским сцеплением, зажиганием и бензобаком. Все внутренние механизмы нужно тщательно подготовить к сборке велосипеда – промыть и заменить их неисправные комплектующие.

Сборка электрического самоката собственными руками должна развиваться по следующему сценарию:

1. На место задней вилки должна стать расширенная деталь и туда ещё нужно внедрить МК.

2. Следующим шагом является сборка корпуса, а использовать для этого мы будем алюминиевый профиль.

3. Далее организовываем крепления для крышки, на которой будем стоять при езде.

4. Делаем крышку.

5. Приспосабливаем контроллер и рукоять акселератора.

6. Ставим электронакопитель и автомат.

7. Соединяем все компоненты.

Далее будет представлено детальное описание и изображения, которые дадут возможность «изобретателю» разобраться во всём процессе ускоренными темпами. Хозяин описываемого устройства, эксплуатирует своё творение уже три года и за этот период, его замучили люфты рамы и по этой причине, Кулибин принял решение сделать самокат не складывающимся, усилив структуру более толстыми болтами в тех местах, где давал о себе знать люфт.

Кроме того, на самоделке за три года было поменяно несколько корпусов и электроаккумуляторов поэтому, приходилось подгонять все дела под уже проделанные до этого отверстия. Вам же совет: выгнете сперва боковые рёбра, прикиньте, что где будет и только потом, начинайте просверливать нужные отверстия — так у вас с большей вероятностью всё получится ровненько!

Колеса

Колеса делятся по размерам на микро, мини, миди и макси. Первые имеют размер меньше 20 см., вторые – 20 см., третьи – от 25 до 30 см., четвертые – более 30 см.

Выбор колес, которые будут установлены на самокате, зависит от условий его эксплуатации. Если ездить по ровным дорогам, то подойдут колеса размера микро. Электросамокат с ними будет легким и компактным.

Если дороги среднего качества, с небольшими трещинами и неровностями или вымощена плиткой, то лучше подойдет вариант мини. В случае, если передвигаться предполагается по плохому асфальту или грунтовым дорогам, то необходимо устанавливать колеса размера миди или даже макси. Так же подойдут надувные колеса.

Мотор.

Бывают следующих видов:

мотор-колесо – двигатель установлен внутри колеса;
с цепным (ременным) приводом – двигатель передает вращение при помощи цепи или ремня.

Иногда при изготовлении самоката выбирают неожиданные варианты, например двигатель охлаждения радиатора от автомобиля. Встречал такой вариант на форуме, посвященному сборке самокатов и велосипедов. Не рекомендуем так делать, ведь у них напряжение всего 12В, при нормальной мощности токи будут слишком большие.

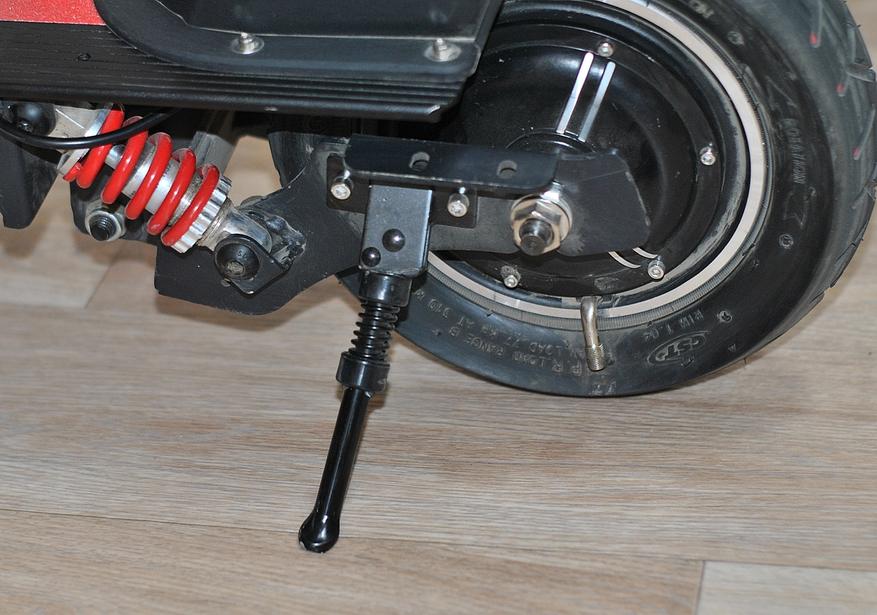

Мотор колесо может быть:

Редукторное. Плюсы – меньший вес, больший кпд на малых скоростях, прекрасный накат. Минусы – шестерни изнашиваются и когда-нибудь потребуют замены, повышенный шум, невозможность режима рекуперативного торможения.
Прямого привода (DD). Плюсы – нет шестеренок, изнашиваются только подшипники, очень малый шум, можно использовать режим рекуперативного торможения. Торможение двигателем — отличный вариант для местности с большими перепадами высот. Минусы – больший вес, хуже накат.

Основной характеристикой двигателя является его мощность, которая зависит от номинального напряжения и тока. Мощность мотора выбирается в зависимости от предполагаемой скорости езды и рельефа местности.

Самый оптимальный вариант, который подойдет в большинстве случае – это двигатель средней мощности, около 350 Вт, он позволяет разгонятся до 30-40 км/ч на различной местности – равнинной или холмистой. В этом случае чувствуется комфорт и уверенность. При большей скорости часто теряется чувство уверенности и безопасности.

Если Вы не боитесь большой скорости и планируете ездить быстро, вам потребуется мощный двигатель – 500 Вт и более.

Для неспешной езды по равнинной местности со скоростью около 25-30 км/ч достаточно мотора мощностью 250-300 Вт, конечно в горку скорость уменьшится. Для детей и подростков лучше выбирать модели, способные развивать скорость не более 20-25 км/ч.

Как сделать электросамокат своими руками? Правктическое краткое руководство

Фотография электросамоката своими руками из готового набора

Самокат с электроприводом – игрушка, которая интересна не только детям, но и взрослым. Она дает свободу передвижения по дорогам с любым покрытием, доставляя массу удовольствий от езды. Конечно, рассматривать этот девайс в качестве основного средства передвижения, не стоит, но прокатиться на нем, получив массу удовольствия, кто-то откажется едва ли. Моделей электросамокатов для детей и взрослых в торговой сети достаточно, поэтому каждый может выбрать его по своему предпочтению. Если же «руки на месте», возможно, вам захочется электросамокат своими руками. Это вполне посильная работа, результат которой доставит удовольствия вдвое больше, чем при покупке готового транспортного средства.

Занимаемся монтажом контроллера и рукояти акселератора

В принципе, с рукояткой газа, всё, итак, понятно, а вот контроллер нужно извлечь из алюминиевого корпуса и загерметизировать хозлентой. Для обсуждаемого аппарата, владельцем был приобретён контроллер Infineon 6 FET, но для его удачного внедрения, понадобилось подпиливать текстолит, только так он смог адекватно разместиться на своём законном месте.

Также имеет место контроллер бюджетного класса Bafang 500W. Он исполнен в маленьком корпусе, имеющем три скорости и возможность рекуперации, а потребляет он из электронакопителя 14 A. Однако главным его преимуществом является то, что изделие влазит в нашу деку, хоть и без корпуса — тут нет надобности его допиливать.

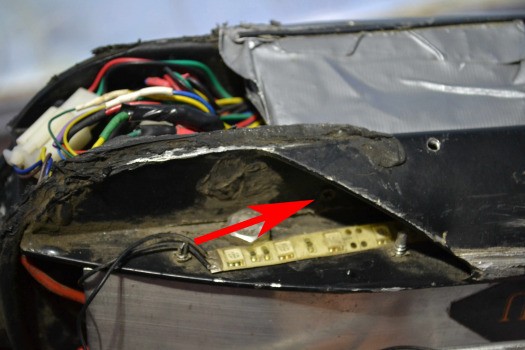

С боковой части деки проделывается отверстие, а в радиаторе контролера имеются отверстия, посредством которых есть возможность зафиксировать устройство с помощью этого самого отверстия.

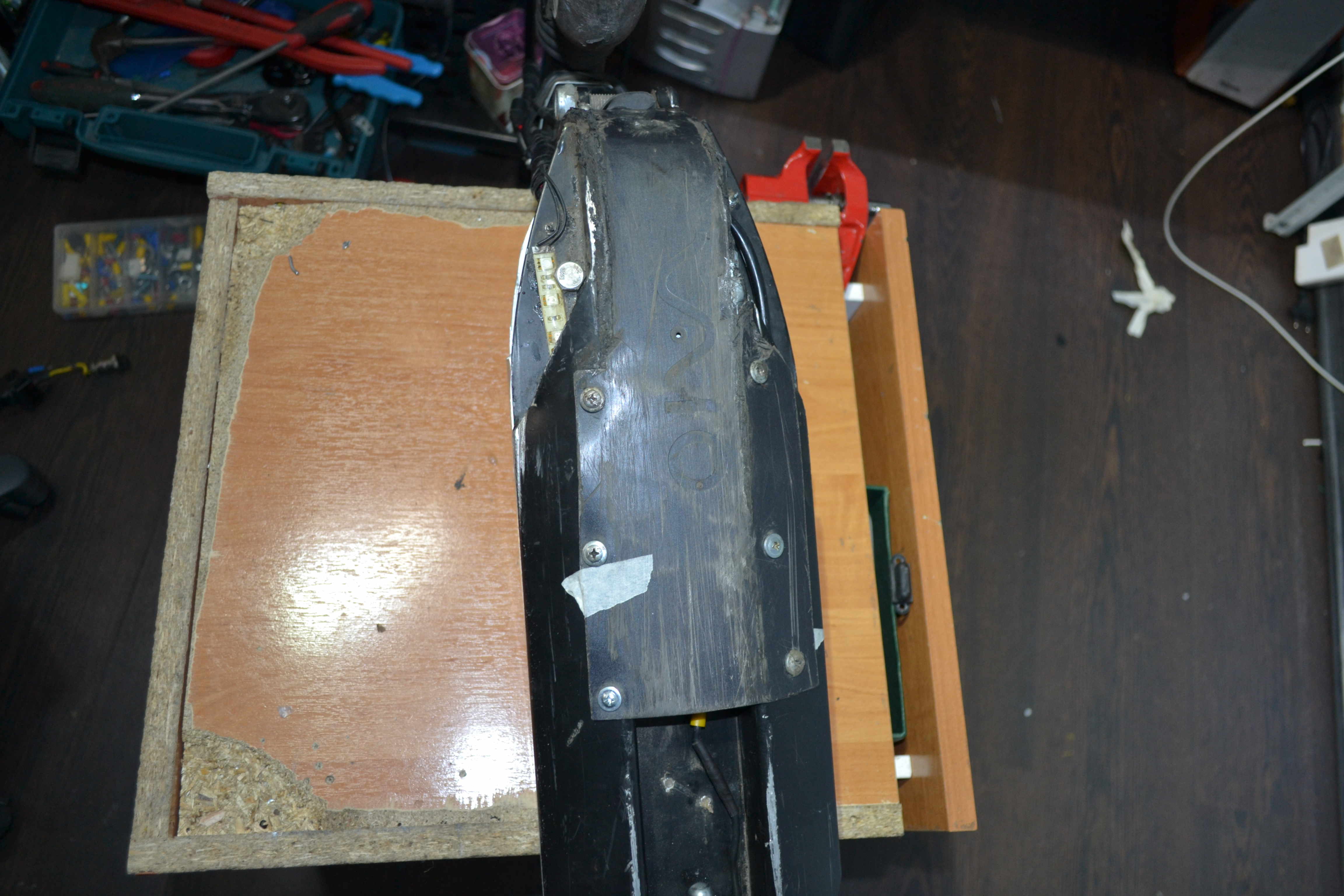

Нишу с проводами и контроллером требуется закрыть крышкой. Для изготовления крышки сгодится листовой пластик, в нашем экземпляре, она была изготовлена из ноутбука, а конкретно, из крышки его матрицы.

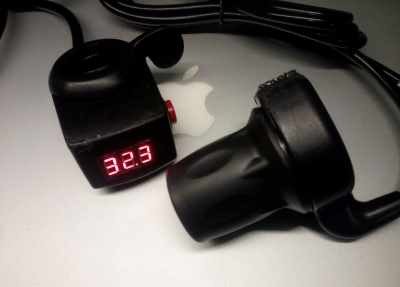

Что касается ручки газа, то в наше время проблем с этим нет — приобретаем самую подходящую модификацию и преспокойно мостим оборудование на его законное место.

Осуществляем соединение

При соединении всей аппаратуры нужно проследить, чтобы провода нигде не были зажаты и не тёрлись об металл.

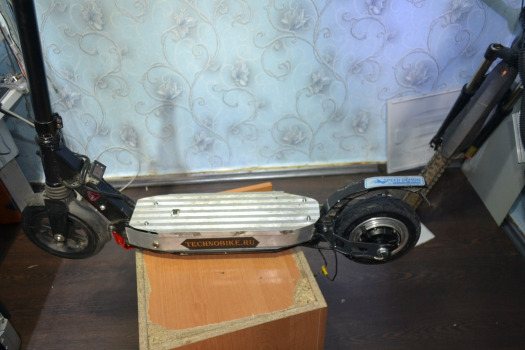

Вот он — наш красавец!

Заключение

Вот собственно и всё! Наш самодельный электросамокат сделанный из обычного самоката — готов к эксплуатации! Конечно, мастер соорудивший данное средство передвижения, как говорится, в теме, но, это ещё не означает, что у вас не получится точно также, а может быть, даже ещё лучше!? Перед началом процесса, тщательно взвесьте все «за» и «против», и только потом беритесь за работу. Естественно, будет очень хорошо, если вам будет помогать сведущий в таких мероприятиях человек.

Так что, смело пробуйте свои варианты исполнения — получалось у других, получится и у вас! Не переживайте!

Балансировка аккумулятора самоката

При использовании любой схемы с последовательным соединением ячеек требуется балансировка – выравнивание напряжения отдельных элементов батареи. Это необходимо для повышения безопасности эксплуатации АКБ, увеличения времени ее работы на одном заряде и продления срока службы. Разбалансировка ячеек медленно, но неуклонно ведет к деградации батареи. Эту проблему успешно решает использование балансировочного шлейфа и систем баланса.

Балансиры входят в состав плат контроллера заряда и выравнивают напряжение отдельных ячеек. Корректная балансировка напряжения – одно их важных условий для эффективной и безопасной работы аккумуляторной батареи. Новые технологии балансировки обеспечивают контроль состояния каждой ячейки и помогают избежать опасных ситуаций при эксплуатации батареи. Не требуется балансировка только в случае исключительно параллельного соединения элементов питания.

Занимаемся монтажом контроллера и рукояти акселератора

Аккумулятор.

Основные характеристики аккумулятора, которые указываются в каталогах – это его номинальное напряжения и емкость, чем больше эти параметры, тем лучше. Оба эти параметра влияют на самый важный параметр батареи – запас энергии (мощности). От этого параметра будет зависеть, сколько Вы сможете проехать без подзарядки.

Запас энергии (мощности) измеряется в ватт часах (Втч или Wh). Для мощного мотора значение запаса энергии должно быть не менее 450 Втч. Для среднего – 250-300 Втч. Для слабого – 180-200 Втч. Это усредненные значения заводских модификаций. Никто не запрещает запитывать средний по мощности двигатель от емкого аккумулятора с запасом энергии 500 или даже 600 Втч, в результате дальность поездок увеличится до 50-70 км. В этом и заключается прелесть самостоятельной сборки.

Напряжение батареи выбирается в зависимости от напряжения двигателя, оно может быть 24В, 36В, 48В или 60В. Наиболее популярны аккумуляторы напряжением 36В, именно ими обычно комплектуются модификации с двигателями средней мощности, модели послабее оснащаются обычно батареями на 24 вольта, а мощные на 48 или 60 вольт.

Емкость измеряется в ампер-часах (Ач или Ah). Обычно она варьируется в пределах 7-10 Ач, чем мощнее двигатель, тем емкость больше.

Для мощного электросамоката (500 Вт) желательна емкость батареи не менее 10 Ач, при напряжении 48 В. Запас энергии в этом случае будет равен 10х48=480 Втч.

Для двигателя 350 Вт, хорошо подойдет емкость 9 Ач, при напряжении 36 В. Запас энергии в этом случае будет равен 9х36=324 Втч. При большем напряжении емкость может быть и меньше, главное чтобы полученное от произведения значение в ватт часах было не меньше 300 Втч.

Для моделей послабее (около 250 Вт), подойдут батареи емкостью около 8 Ач, при напряжении 24В. Запас энергии в этом случае будет равен 8х24=192 Втч. Хотите увеличить автономность работы – ставьте аккумулятор средней или даже большой емкости.

Также важен тип аккумулятора и производитель. Они бывают следующих типов:

Литий-полимерные (LiPo) — малый вес, высокие токи заряда и разряда, выдерживают 500-800 циклов заряда, пожароопасность в случае перезаряда.
Литий-ионные (LiIon) – малый вес, 500-1000 циклов заряда, зависимость от окружающей температуры, пожароопасность в случае перезаряда.
Литий-железофосфатные (LiFePo4) – высокие токи заряда и разряда, 1500-2000 циклов, тяжелее на 20% и дороже ионок и полимерок. Не пожароопасны, стойки к механическим деформациям. Не теряют емкость при минусовых температурах.
Свинцово–кислотные – намного больший вес, малые токи заряда-разряда, всего 300-400 циклов заряда.

Казалось бы, лучший вариант — литий-железофосфатные, худший – свинцово-кислотные. Но, из-за меньшего веса и стоимости, многим больше подходит литий полимер или литий-ион. Возить постоянно лишние 20% веса из-за большего срока эксплуатации не все захотят. Перегрев LiPo и LiIon, а иногда и взрыв (и как следствие пожар) может произойти только в случае перезаряда, который возможен только при поломке защитной электронной схемы внутри акб и зарядного устройства. Это очень редкие случаи. В общем, плюсы и минусы известны, Ваше дело выбрать более подходящий вариант.

Выбираем место для установки АКБ

Li-ion батарею можно поместить в различных частях самоката:

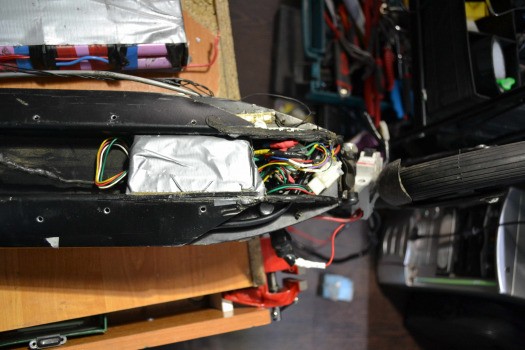

В деке, если она имеет полость

При таком расположении батареи электросамокат имеет привлекательный вид и низкий центр тяжести, но важно защитить АКБ от возможных ударов о неровности и выступы дороги.
В рулевой стойке. Этот способ подходит для размещения батареи, состоящей из нескольких труб с зазорами между ними

АКБ в рулевой стойке почти не влияет на развесовку транспортного средства и не боится повреждений в случае падений. Но работы по ее установке в стойку трудоемки.
На рулевой стойке. АКБ в форме бутылки или компактного бокса можно зафиксировать, используя крепления на рулевой стойке самоката. Установка и снятие батареи в таком случае не потребуют особых усилий. Но АКБ на рулевой стойке может создавать помехи при езде и получить повреждения или отвалиться при падении.

На руле, в сумке или кейсе. Этот вариант прост в реализации, при необходимости АКБ легко снимается. Но батарея на руле ухудшает развесовку, повышает ощутимость ударов в переднее колесо и слабо защищена от повреждений.
Сзади на багажнике, при его наличии. Такая АКБ легко устанавливается и снимается, но меняет развесовку и делает ощутимее удары в заднее колесо.
В рюкзаке, из которого идет провод с разъемом на самокат. В таком случае облегчается конструкция самоката, улучшается его маневренность, открываются возможности для активного катания с прыжками, и можно утеплить батарею для ее эксплуатации зимой. Но для самого райдера езда с аккумуляторной батареей за спиной – не лучший вариант, особенно если АКБ тяжелая. От постоянной нагрузки возрастает риск развития заболеваний позвоночника и опорно-двигательного аппарата. К тому же, перевозка АКБ в рюкзаке за спиной меняет развесовку в сторону мотор-колеса.

Правила использования

Положения об особенностях хранения и эксплуатации:

Использовать самокат следует только в определенных местах.
Запрещено использовать аппарат не по прямому назначению.
Нельзя включать электросамокат при обнаружении неисправностей. Необходимо обратиться в сервисный центр.
Запрещается езда на ТС без обуви с резиновой подошвой.
Следует воздержаться от поездки в условиях дождя, чтобы избежать проникновения жидкости в моторный отсек, способной вызвать короткое замыкание.
Рекомендуется полностью заряжать АКБ перед каждым использованием.
После катания, необходимо обеспечить зарядку аккумулятора — это поможет сохранить свойства батареи в период хранения.
Перед каждым заездом обязательно проверить тормозную систему.
Регулярно отслеживать давление в колесах.
Предупреждать случаи хранения самоката под прямыми солнечными лучами.
Следить за тем, чтобы температура аппарата не поднималась выше 50 градусов, так как это может привести к повреждению системы энергораспределения.
Не оставлять электросамокат в местах с повышенной влажностью на длительный срок.

Общие принципы

Сначала определяются, какой электросамокат нужен: большой и мощный для дальних поездок или маленький, чтобы добраться до работы или в спортзал. В зависимости от состояния дороги выбирают тип и размер колес:

для хорошего асфальта достаточно 5,5 дюйма;
для покрытия с трещинами — 8 дюймов и пневмошины;
на разбитых дорогах — не меньше 12 дюймов.

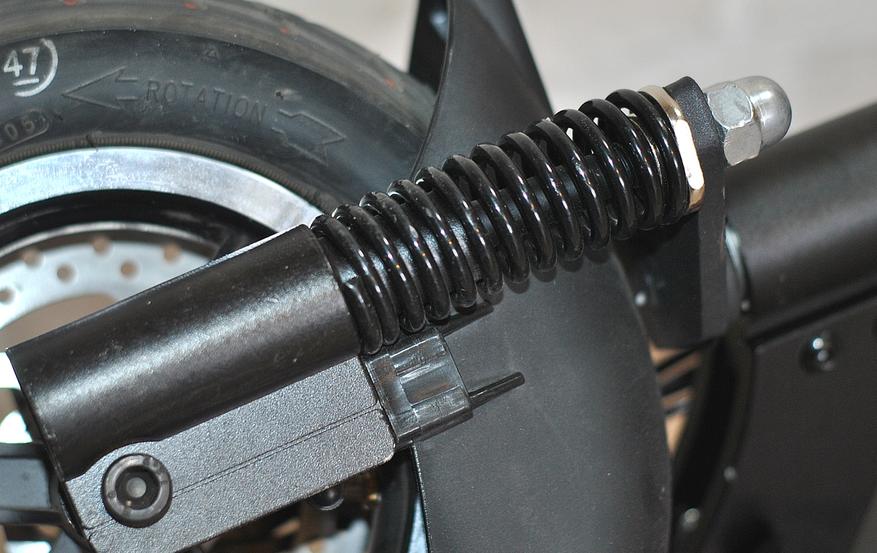

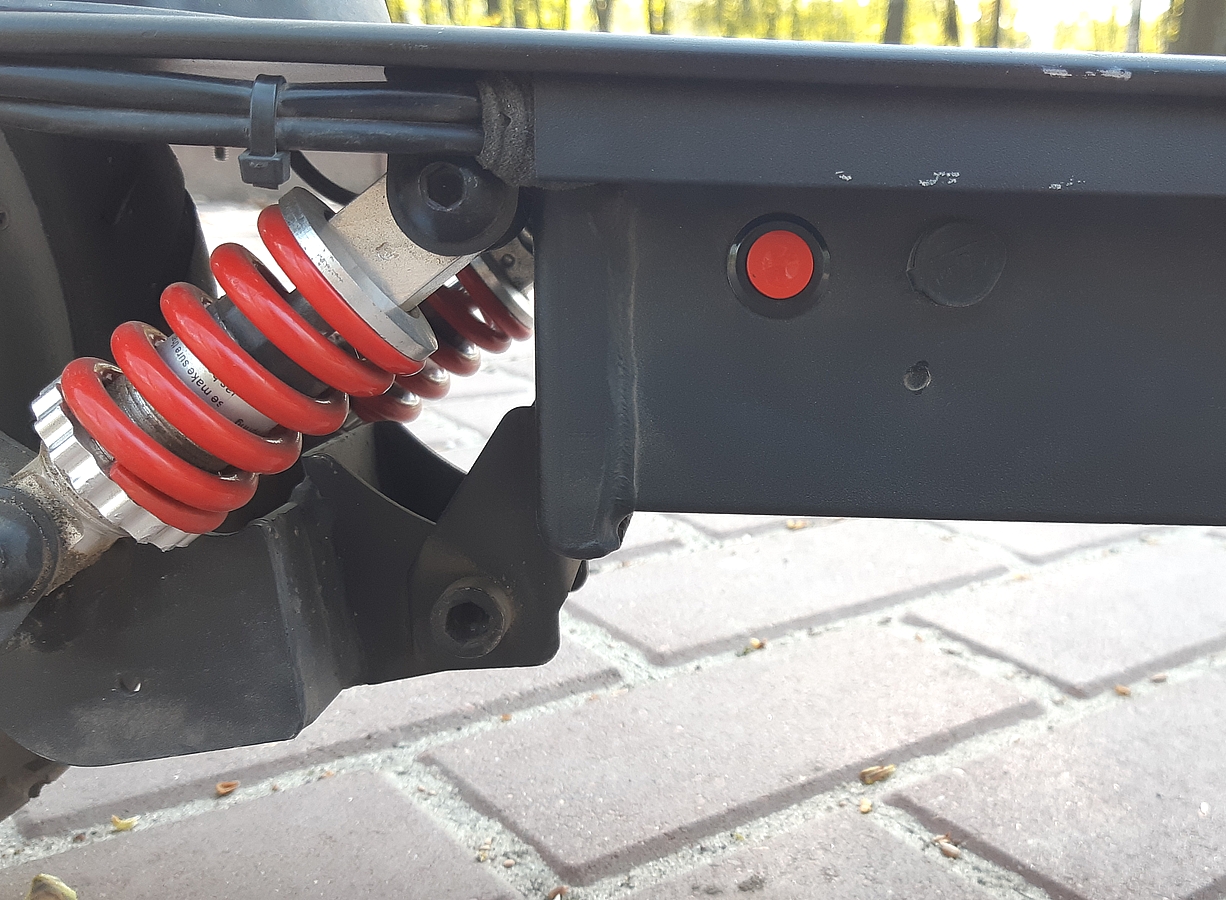

Для езды со скоростью выше 40 км/ч подойдут 16-дюймовые колеса. Подвеска смягчит удары, но она требуется при большой скорости и плохой дороге.

Основной вопрос — на какой базе делать электросамокат. Это может быть механический самокат, детский велосипед или полностью самостоятельно собранная конструкция. Выбирают двигатель. Самые доступные варианты: шуруповерт или моторчик принудительного воздушного охлаждения радиатора автомобилей. Более эффективные — специальные двигатели, мотор-колесо.

Передача крутящего момента чаще цепная со звездочками. Узел легко устанавливается, простой в обслуживании. Жесткие передачи в виде редукторов, самодельных, приспособленных или готовых, монтировать труднее, но при правильной установке они более надежные.

В качестве ведущего выбирают 1 колесо. Если это заднее, то упрощается монтаж. Привод на переднее колесо более сложный по конструкции, но улучшается управление.

Прикидывают, где разместить аккумулятор. Возможные варианты:

дека;
рулевая стойка;
багажник;
отдельный рюкзак на спине с проводами и разъемами.

Обязательны тормоза, желательно оборудовать электросамокат сигналом и освещением. Электрическая часть, кроме аккумулятора, может ограничиваться фонарями и выключателем. На более совершенных конструкциях устанавливают контроллер, ручку газа, тахометр и другие приспособления.

Изготовление электросамоката своими руками.

Сегодня в продаже представлен достаточно большой выбор заводских самокатов с электрическим приводом, в различных ценовых категориях, так что большинству пользователей есть из чего выбрать.

Но все же, бывают запросы, под которые найти подходящую модель не получается, ведь как известно, любой товар рассчитан на усредненного покупателя. Чаще всего найти подходящую модификацию не получается в случае строго ограниченного бюджета. Одному не нравится малый запас хода бюджетных моделей, другому небольшая скорость и долгий разгон, третьему – малая допустимая нагрузка, и т.д.

Что же делать, если хочется иметь самокат под свои запросы при ограниченном бюджете? Здесь два варианта – брать заводской и постепенно его дорабатывать, первое время ограничиваясь его скромными возможностями, или самому собрать аппарат, практически с нуля. Конечно, первый вариант после всех доработок обойдется еще дороже, так что лучше пойти вторым путем. В этом случае можно сэкономить на каком-нибудь компоненте, вложив больше денег в другой. Например, при необходимости дальних поездок, если не важна скорость, можно сэкономить на мощности мотора, пустив эти деньги в емкий высококачественный аккумулятор.

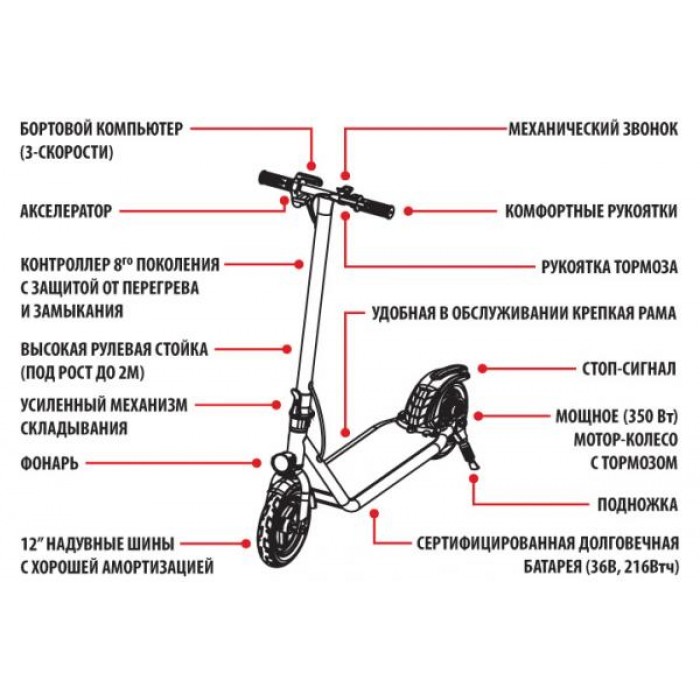

В этой статье мы расскажем, как сделать электросамокат своими руками. Вы узнаете, из каких компонентов состоит самокат, какие бывают разновидности каждого компонента и что выбрать в том или ином случае. После прочтения статьи, можете посмотреть и видео – в интернете достаточно материала про сборку самодельного самоката.

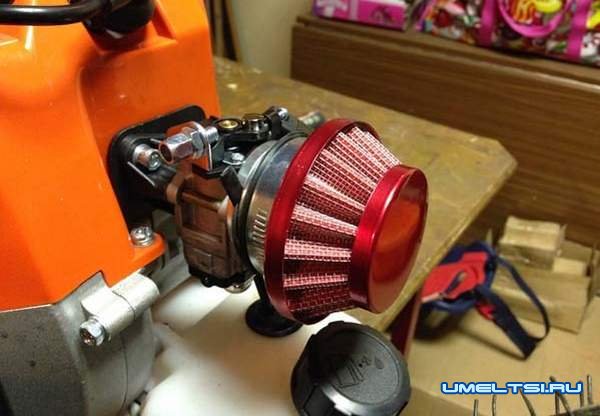

Мотосамокат своими руками с мотором от бензокосы

Самокат с бензиновым мотором, который развивает скорость до 30 км/ч – очень интересный агрегат, его своими руками собрал Андрей – мастер из Минска.

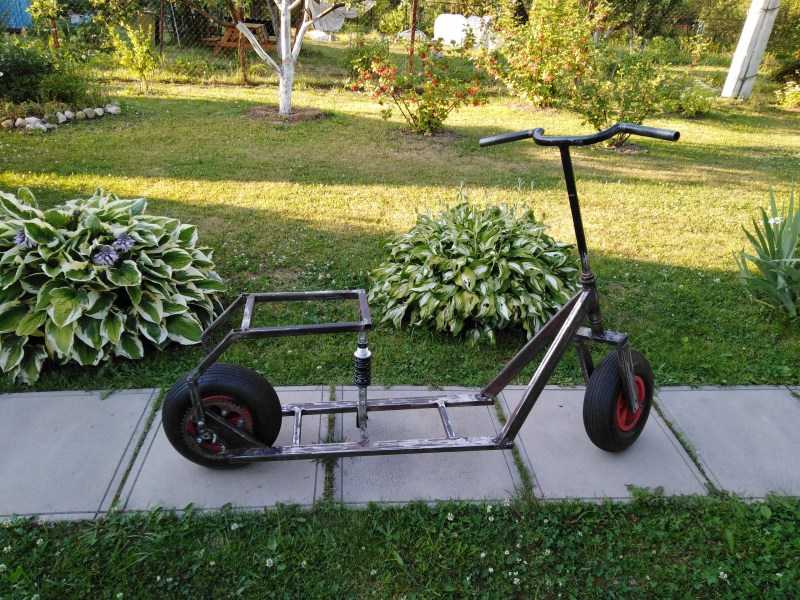

Для изготовления умелец использовал следующие материалы:• профильную трубу;• детский велосипед;• бензиновый мотор с мотокосы на 24 л. с.;• фильтр нулевого сопротивления;• цепной редуктор 1:3;• цепную передачу с натяжителем, с передаточным числом 4;• заднее колесо от миникросса;• дисковый тормоз на заднее колесо.
