Как работать с электрической пилой

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика

Возможности сабельной электропилы

Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:

производить демонтаж старых окон и дверных коробок;

обрезать ненужные ветки на деревьях в саду;

обрезать деревянные заготовки по длине;

резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;

резать металлические прутья и арматуру;

вырезать декоративные элементы в деревянных заготовках.

Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.

1. Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
2. Инструмент нужно удерживать обеими руками.
3. Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.
4. Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.
5. Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
6. Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
7. В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
8. Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
9. Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.

Можно ли сделать своими руками

Несмотря на внешнюю простоту, производство этих изделий требует совершенного высокоточного и высокотехнологичного оборудования. Фреза должна быть:

• идеально сбалансирована по весу, чтобы не было эксцентричных биений на высоких оборотах;
• профили ножей и их расположение должны повторять друг друга с высокой точностью, до сотых долей мм;
• режущие кромки (ножи) должны быть выполнены из твердых сплавов, придать которым профиль и заточить можно только ещё более прочным инструментом.

По этим причинам сделать фрезу самому без оборудования практически невозможно. Исключение составляют простые прямые ножи на оснастке со сменными лезвиями. В теории, можно вырезать нужный размер из, например, ножей от рубанка. Но и тут есть проблемы с балансировкой по весу и сверлением отверстий под крепления в твердом металле.

Заточку проводят плоским алмазным надфилем. Но эффективнее — на точильном станке, тонком или чашеобразном круге, который входит по размеру в нишу фрезы и достает до затачиваемой поверхности.

Сильный перегрев при заточке недопустим, так как это изменит заводские характеристик закалки (термообработки) металла. Заточку проводят до появления небольшой фаски с обратной стороны. Затем фаску аккуратно снимают наждачной бумагой «нулевкой», легкими движениями, чтобы не затупить острие.

Основные характеристики оснастки

При выборе подходящей обрезной пилы для своего аппарата, необходимо учитывать ряд важных факторов, влияющих на производительность системы. Основными технологическими показателями считаются:

Мощность электродвигателя. Чтобы установить пильный диск большого диаметра, необходимо сделать обороты мотора как можно больше. Недостатком таких аппаратов считается их вес. К примеру, устройство с электродвигателем 1200 Вт весит около 4 кг. Более мощная система в 2000 Вт весит уже 7 кг. Глубина

Существует несколько типоразмеров глубины резания:

• Бытовой — 40—45 мм.
• Полупрофессиональный — 50—55 мм.
• Профессиональный — 60—70 мм.
• Промышленный — 140 мм.

Настройка угла наклона. Такая настройка имеется у любой модели. Диск для торцовочной пилы по дереву в основном применяется для профессиональных операций. Его редко используют любители для работы с древесиной.

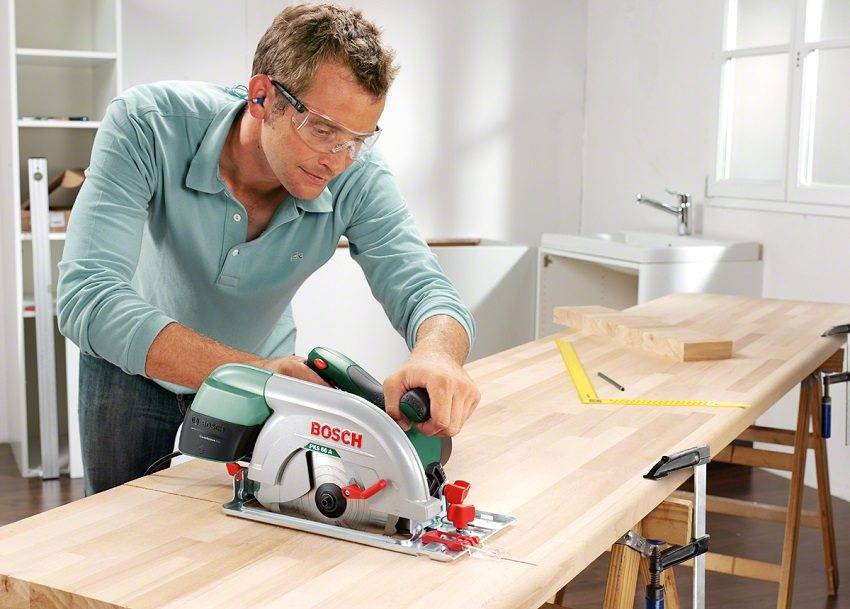

Правила работы с циркулярной ручной пилой

Несмотря на все меры защиты и дополнительные аксессуары, дисковая пила является довольно опасным инструментом. Для того, чтобы свести к минимуму вероятность травм при работе, следует соблюдать ряд простых правил. Так, следует использовать дисковые пилы с направляющей шиной для того, чтобы полотно случайно не ушло в сторону. Деталь должна быть закреплена как можно надежнее, а прижимать пилу к ней стоит посильнее. Если у пилы есть различные дополнительные функции, то следует ознакомиться с ними до начала работы.

Для безопасной работы на циркулярной пиле необходимо соблюдать правила эксплуатации и в обязательном порядке использовать защитные очки

Как выбрать дисковую циркулярную пилу, наиболее соответствующую вашим требованиям? Если у вас нет опыта работы с данным классом инструментов, то лучше проконсультироваться у специалистов. И помните, что даже самые расхваливаемые пилы, например дисковые пилы Бош, не являются универсальными, поэтому всегда лучше иметь под рукой набор дисков или даже несколько пил, если вы планируете регулярные работы с разными материалами.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.

Техника безопасности при работе с электропилой

Поскольку данный электроинструмент является оборудованием, отличающимся повышенными травматизмом, то должна соблюдаться определенная техника безопасности при работе с пилой.

Общие требования для обеспечения безопасности

К работе с циркульными электропилами должны допускаться лица, достигшие 18 лет, прошедшие инструктаж и практические занятия по работе с данными инструментами. Работникам строго запрещается курение на рабочем месте. Также персонал должен иметь представление о способах пожаротушения и оказания первой медицинской помощи. Аптечка и огнетушитель должны находиться в легкодоступных местах. В случае плохого самочувствия, станочник должен отказаться от выполнения работ.

Требования безопасности перед началом работы

На рабочем месте не должны находиться посторонние предметы. Следует убрать все предметы с рабочего стола агрегата (гаечные и регулировочные ключи), а также освободить все подходы к нему. Пол возле рабочего места должен быть нескользким, чистым и сухим, чтобы избежать случайного падения оператора на работающий станок. Станок должен быть хорошо заземлен.

Одежда оператора должна быть хорошо застегнутой и заправленной. Нельзя подходить к станку с развивающимися концами одежды. Длинные волосы нужно подобрать и спрятать под головной убор. Глаза станочника должны быть защищены очками, а дыхательные пути – респиратором или обычной медицинской маской (можно купить в аптеке). Также рекомендуется защитить специальными наушниками и органы слуха.

Прежде чем завести пилу, следует проверить:

• исправность пильного диска (нет ли сломанных резцов, загрязнений, качество заточки);
• надежность его крепления;
• правильность установки расклинивающего ножа и направляющей шины;
• наличие защитного кожуха.

Если используется ручная дисковая пила с коротким электрическим кабелем, то будет нужен удлинитель, чтобы оператор мог свободно передвигаться в пределах рабочей зоны. Ручная электропила должна быть оборудована системой плавного пуска, чтобы исключить рывок инструмента при старте.

Правила безопасности во время работы

Прежде чем начинать пилить циркулярной пилой, дайте станку поработать на холостом ходу. Если будут обнаружены отклонения в работе агрегата, его следует выключить и устранить неисправности. В процессе пиления следует придерживаться следующих правил.

1. Начиная работу, станочник должен находиться слева от станка, около левого (переднего) угла рабочего стола, чтобы при случайном выбросе детали она не травмировала оператора.
2. Заготовки перед началом распиливания, должны быть тщательно осмотрены, чтобы исключить наличие гвоздей, наледи, засохшей грязи или бетона, которые могут попасть на линию реза.
3. Никогда не передавайте какие-либо предметы над вращающейся пилой агрегата.
4. Если доска имеет трещину или сучки, то в момент приближения пилы к этим местам следует замедлять подачу заготовки.
5. Нельзя подводить заготовку руками близко к пиле. Для этого существуют специальные толкатели.
6. Нельзя пользоваться циркулярной пилой со снятым расклинивающим ножом и защитным кожухом.
7. Чтобы поменять диск на циркулярной пиле, сначала необходимо полностью обесточить агрегат. Выключения его кнопкой будет недостаточно.

Если станочнику помогает принимать доску напарник, то он также должен придерживаться правил:

• доска должна приниматься без перекоса;
• деталь можно снимать со стола только после полного прохождения ее через расклинивающий нож;
• приняв деталь, ее следует отложить в сторону (складывая в штабеля) и очистить рабочее место возле пильного диска от обрезков, используя длинную палку;
• запрещается тянуть заготовку на себя во время пиления.
• подача доски на пилу должна быть только со стороны станочника, который контролирует движение заготовки.

Типы дисковых пил

Стационарная циркулярная пила устанавливается на неподвижный верстак или стол. Она обладает высокой производительностью вследствие оснащения ее мощным двигателем и большим пильным диском. Кроме того, наличие стационарной рабочей поверхности позволяет производить удобный и точный раскрой длинных фрагментов древесины.

Циркулярный станок

Дисковая пила ручного типа используется, как правило, в быту. Ее основными достоинствами являются небольшие габариты, масса и мобильность. Она позволяет производить распил небольших деревянных досок и брусков, а также изделий из древесины. Для ее применения не требуется наличие верстака. Практически все модели оснащаются регулируемой подошвой, что делает их применение более комфортным.

Ручная дисковая пила

Компактные размеры и вес позволяют настольной дисковой пиле сочетать в себе положительные качества вышеописанных типов. Их отличает мобильность, и возможность точной настройки угла распила. Недостатком такого инструмента является небольшой радиус пильного диска и невысокая мощность электродвигателя.

Настольная дисковая пила — станок

Циркулярка погружного типа представляет собой модернизированную ручную дисковую пилу. Особенности конструкции позволяют производить более точные распилы под различными углами относительно горизонтальной плоскости, а также выполнять локальные разрезы. Основным недостатком инструмента является его высокая стоимость.

Погружная дисковая пила

Область применения

В основном циркулярная пила используется для работы с деревянными изделиями. С ее помощью можно выполнять следующие виды работ:

• Продольный и поперечный раскрой заготовок;
• выполнение локальных распилов;
• обрезка торцов;
• заготовка дров;
• изготовление досок, брусков и других изделий из древесины.

Кроме того, при установке специализированного режущего элемента их можно использовать для разрезания пластика, искусственного камня и кафельной плитки.

Также рекомендуем почитать полезную статью о техниках ровного распиливания циркулярной пилой с приспособлениями и без них. В статье разобраны самые необходимые приемы и методики распила разных материалов, от необрезной доски до бруса и бревна.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Особенности самой работы

Казалось бы, так просто работать с ручной циркулярное пилой, однако требуется приобрести навык и быть внимательным.

• Глубина пропила. При работе с циркулярное пилой следует выставлять глубину пиления равную толщине доски. Для паза ее следует сделать несколько меньше. Помимо соображений безопасности, таким образом, доску можно распыл на верстак и его НЕ испортить.
• Нижний кожух защиты. при работе с пильным диском следует иметь в виду то, что самостоятельно кожух откроется в том случае, если ему ничего не будет мешать. Поэтому если доску Расположить на верстаке, то открыть кожух «на автомате» не получится или получится, но с травмой и порчей материала. Наилучшим вариантом в этом случае будет вручную отвести защитный кожух в сторону. После этого подготовиться к безопасному использованию, удерживая пыли кончиком фиксатора кожуха и левой рукой. Обязательно следует продумать, как будут действовать пила и материал при работе.
• Работа на верстак. В этом случае доску размещают на верстак. Далее, согласно метке совмещается передний конец опорной плиты пилы и плотно прижимается к материалу. Перед включение ее заднюю часть следует немного приподнять, чтобы не касаться. После этого включается пила, набираются обороты, и доска пропиливается.

Лучшим вариантом будет немного выставить край доски за край верстака.

В ручных пилах имеется «расклинивающий нож». Он нужен для того, чтоб предотвратить зажим диска. Также он мешает диска «врезаться» в доску при обратном ходе.

В циркулярных пилах есть такая функция, как направляющая или параллельный упор. Он позволяет делать пропил ровно, строго по разметка.

Фиксация. При работе с ручной пилой любая заготовка должна быть зафиксирован. Работа становится бессмысленной и даже опасной, если она будет двигаться с пилой или съезжей в сторону. Помогут в этом деле специально установленные на верстаке упоры, мешающие доске съезжей в сторону и вперед.

Перед распила следует мысленно провести процесс и убедиться, что все произойдет ровно, без помех.

Проводка. С электроинструментом следует обращаться бережно. Мотор не перегрев. Давать пыле отдых.

Завершил пропил, следует поднять пыли вверх. При этом диск должен быть закрыт кожухом и находится в положении «от себя». Укладывать инструмент следует после проверки на полную остановку диска и его зачехления. Желательно эти простые навыки закрепить к уровня рефлекса.

И напоследок: не следует приобретать китайскую продукцию и самозатачивающиеся пилы. Выбирайте проверенные и известные отечественные и иностранные марки циркулярных пил с отличным качеством!

циркулярная пила — это специальное оборудование, предназначенное для равномерного распила досок или деревянного бруса. Применение устройства требует Некоторых известный и навыков. Чтобы понять, как пользоваться циркулярное пилой следует Ознакомиться с принципом ее работы и эксплуатационными возможностями.

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Шипорезное устройство

Шипорезное приспособление для циркулярной пилы увеличивает КПД и точность производства шипо-пазовых соединений. Они участвуют в сборке различной столярной продукции: мебели, дверей, рам, каркасов и т. д.

Благодаря такому устройству:

1. Заготовки располагаются без перекосов.
2. Операции повторяются скрупулезно.
3. Итоговый результат имеет высокое качество.

Такое устройство можно приобрести или сделать своими усилиями. Специалисты рекомендуют первый вариант. Это полноценная гарантия достижения превосходного результата.

Часто покупают такие модели: Felisatti FTJ и Festool VS 600 GE.

Это надежная и проверенная техника.

Нюансы при работе

Важные моменты в ходе изготовления:

• Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
• Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
• Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
• При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
• На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

• Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
• Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
• Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
• Указка в корпусе пилы помогает совершать более точные пропилы.
• Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
• Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Итог

При наличии нужных инструментов и комплектующих, нет особой проблемы в том, как изготовить своими руками упоры для циркулярки. Достаточно просто делаются самодельные параллельный, седловой, кромочный упоры, упор для поперечных и угловых резов, а также направляющая шина.

Параллельный упор проще всего модифицировать из заводского, что идёт в комплекте с циркулярной пилой. Для этого на саморезы крепится брусок к параллельной планке упора.

Упор для поперечных и угловых резов делается из станины, к которой крепится основа – лист фанеры толщиной 1 сантиметр, в котором делается пропил для диска циркулярки, а также устанавливается направляющий и упорный бруски.

Седловой упор делается из доски толщиной 2,5 сантиметров и шириной, равной ширине распиливаемого бруса. По бокам основы к ней крепятся боковины из кусков фанеры толщиной по 10 миллиметров. Упор надевается на брус и можно его испытывать.

Направляющая шина изготавливается из основы листа фанеры толщиной до 1 сантиметра, к которому на клей или саморезы крепится брусок или п-образный профиль.

Самой сложной конструкцией для самостоятельного изготовления является кромочный упор. Вначале делаются пазы под шпонки и один сквозной паз между ними под упорную планку. Устанавливаются шпонки на упорную планку. В основе делается пропил под диск циркулярки, после чего ставятся ограничительные боковые планки и зажимы для крепления циркулярки.
