Пылесосы для стружки: принцип работы различных типов устройств, их преимущества и недостатки

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Особенности конструкции домашних стружкопылесосов

В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.

Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.

Подготовительный этап

Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:

1. Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
2. Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
3. Подобрать детали, которые самостоятельно изготовить невозможно;
4. Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.

При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.

Промышленный пылесос для сбора пыли

Речь идёт об использовании именно профессионального пылесоса, не
пытайтесь использовать для этих целей бытовой пылесос, рискуете
остаться без него.

Существенные отличия
профессионального пылесоса от бытового

у профессионального пылесоса большая емкость для
сбора пыли
обязательно должен быть блок автоматического включения и
выключения пылесоса, когда Вы запускаете инструмент,
чтобы не бегать к пылесосу и включать и выключать его
при перерывах в работе
наличие такого интересного режима, как
самостоятельная очистка фильтра или «автовстряхивание»,
то есть функция, когда пылесос может работать без мешка
для сбора пыли, что важно при работе с мелкодисперсной
пылью
наличие антистатического шланга, ничего подобного в
бытовом пылесосе нет. Благодаря этому статический разряд
не будет копиться и Вас не ударит током, а пыль
не будет быстро налипать на стенках шланга опять же из-за
статического электричества
и конечно, это наличие переходника для того, чтобы
соединить инструмент со шлангом пылесоса.

Каким требованиям должен соответствовать промышленный пылесос
для мебельного производства

Класс пыли

При работе с деревом лучше использовать пылесосы класса «M», а
вот пылесосы класса «L» допустимо использовать для мягких и хорошо
просушенных древесных материалов, например, таких как сосна или ель.

Полезная емкость пылесоса

Объем подбирается из расчета объёма пыли, которая появляется при
работе. Например, при шлифовании дерева или МДФ объем емкости
пылесоса должен быть не менее объема пыли, который всасывается
пылесосом за смену, ну или хотя бы за половину смены.

Максимально разрешенная мощность подключаемого инструмента

При покупке пылесоса обратите насколько он по мощности
соответствует подключаемую инструменту. Если у Вас пылесос с
мощностью подключаемого инструмента 2,0 кВт, то подключать к нему
инструмент мощностью 2,2 кВт уже не рекомендуется.

Обязательно наличие блока автоматики, который связан с розеткой,
благодаря ему происходит автоматическое включение пылесоса при
запуске инструмента

Но и это не всё, блок автоматики должен иметь
плавный пуск и задержку отключения, что важно для сохранения
инструмента. За счёт задержки отключения пылесос выключается немного
позже, чем инструмент, благодаря чему высасываются остатки
пыли.

Пылесосы с  мешками для сбора пыли и без таковых

Важный момент при выборе пылесоса — это наличие мешка для сбора
пыли или его отсутствие

Если таковой есть, то с точки зрения
будущих денежных трат, обратите внимание на то, из какого материала
сделаны мешки для сбора пыли, а также одноразовые они или
многоразовые

Да, есть промышленные пылесосы, которые могут работать и без
мешка, благодаря режиму автоматического встряхивания или
самостоятельной очистки.

Размеры патрубков на
инструменте и пылесосе

Патрубок  для удаления пыли у шлифовальной машины и
лобзика имеет наружный диаметр 25 или 27 мм, а у пилы или
фрезера 35, 36 мм.

Поэтому при покупке пылесоса ещё обратите внимание на
внутренний диаметр присоединительной муфты шланга пылесоса —
он должен соответствовать наружному диаметру Вашего
инструмента.

Рис. 4

Шлифовальная машина через шланг
подсоединяется к пылесосу

Какой нужен пылесос для мебельного производства? для работы с древесной пылью с точки зрения соблюдения норм безопасности труда необходим пылесос класса «М», но в большинстве своём мастерские используют пылесосы класса «L» полезный объем резервуара для полноценной работы в течении всей смены должен быть минимум 15 литров, а лучше более 25 л.

Таким требованиям, например, соответствуют пылесосы Festool CTL
26 E с ценой около 45 000 рублей или бюджетное решение — пылесос
Mirka 1025 L PC ценой около 20 000 рублей.

Рис. 5. Промышленный пылесос Festool CTL 26 E применяют для сбора пыли даже на небольших шлифовальных станках

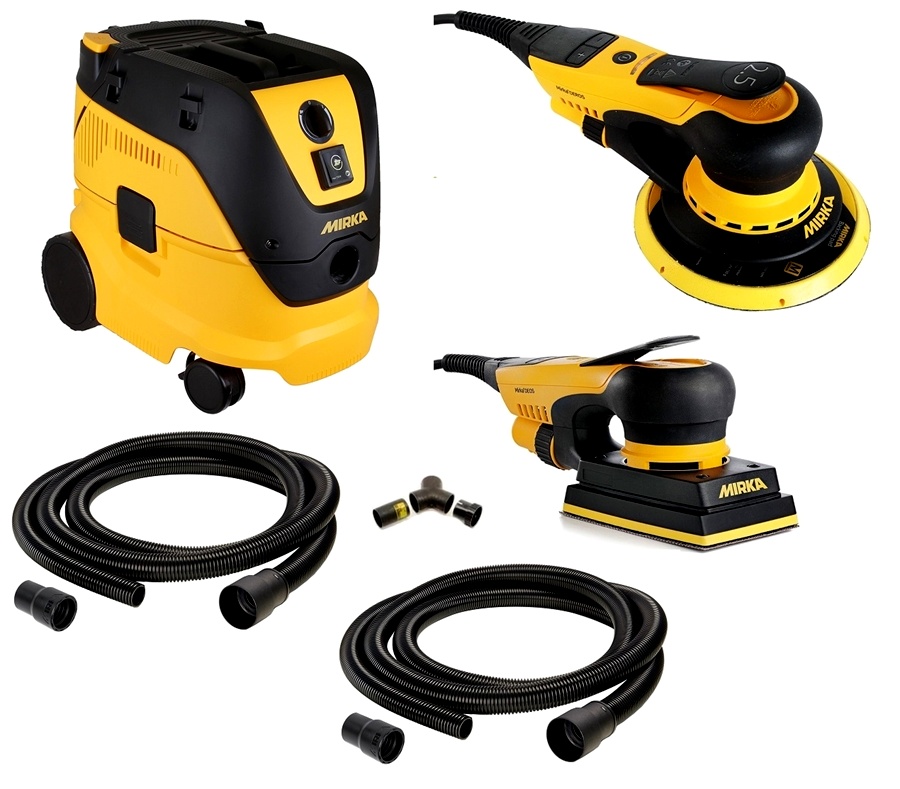

Рис. 6. Промышленный пылесос Mirka 1025 L PC

Где и как лучше всего обустроить рабочее место

Независимо от того, где вы хотите выделить для себя уголок под мастерскую, прежде всего, нужно позаботиться о том, чтобы она находилась как можно дальше от жилого дома, например – в гараже. На участке выбрать место несложно, гораздо труднее придется тем, кто, проживая в городской квартире, не располагает дачным наделом или хотя бы гаражом, поскольку придется ставить верстак в одной из комнат. В идеале под мастерскую можно выделить кладовую, также верстак можно спрятать в прихожей, во встроенном стенном шкафу или вынести на лоджию.

Далее все ограничивается доступной площадью. Если в вашем распоряжении только небольшая будочка (газетный киоск, закупленный по случаю, или просто маленький хозблок), тщательно проработайте план столярной мастерской. Чем меньше доступного пространства, тем больше вы будете ограничены в оборудовании. На площади в 4 квадратных метра можно разместить только верстак, небольшой шлифовальный станок и, возможно, наковаленку. А ведь нужно еще оставить место для движения и, конечно, не забыть обустройство шкафчиков с инструментами.

Наиболее комфортно вам будет работать своими руками в отдельном сарае площадью не менее 6 квадратных метров или в гараже. Ведь для столяра нужен не только верстак, но и различные станки, в частности токарный и, по возможности, сверлильный. Также для пожарной безопасности желательно выделить место для ящика с песком, бочки с водой и ящика для опилок. Нелишне у одной из стен поставить стеллаж для пиломатериалов либо расположить мастерскую неподалеку от дровяного сарая. Чтобы дачная столярная мастерская, обустраиваемая своими руками дома или в гараже, имела грамотную планировку, стоит разок просмотреть обучающее видео на эту тему.

Основные параметры стружкоотсоса, влияющие на его выбор

При выборе стружкоотсоса в первую очередь во внимание принимают следующие параметры:

• Производительность или величину воздушного потока в единицу времени (м3/мин; м3/ч). Она должна быть достаточной для штатной работы подключаемого к стружкоотсосу оборудования.
• Разрежение на всасывании (входе), измеряемое в Па.
• Скорость воздушного потока (м/с).
• Патрубки ─ их количество и размеры. От этого зависит, какой шланг для стружкоотсоса, можно использовать.

Часто для оптимального интегрирования стружкоотсоса в действующую производственно-технологическую схему важно знать его габариты. Небесполезной будет информация о массе

Мощность электродвигателя вносит весомый вклад в величину эксплуатационных расходов. Другие, связанные с электричеством параметры ─ вид тока питающей сети, его частота и напряжение (в т. ч. напряжение цепей управления).

Качество очистки воздуха напрямую зависит от того, какой класс имеет фильтр для стружкоотсоса, максимальной допустимой концентрации пыли на его входе (в г/м3), минимального размера 100-процентно улавливаемых частиц (обычно в мкм), степени очистки (в %) для частиц указанного производителем размера, площади фильтрования (м2). На удобство эксплуатации стружкоотсоса влияют количество и объем емкостей (мешка или мешков) для отходов. Часто потребителя интересуют уровень звуковой мощности (Дб) и вибрационные характеристики. Значимым параметром является максимально допустимое расстояние от станка до стружкоотсоса. И, разумеется, важнейший фактор, определяющий выбор, ─ цена.

Топ-10 лучших строительных пылесосов по цене, качеству и надежности

Выбрать строительный пылесос для уборки можно из агрегатов, сочетающих приемлемую стоимость с высоким качеством всасывания. Такие модели есть в линейках большинства известных брендов.

Hitachi WDE3600

Функциональный агрегат подходит для устранения древесной, бетонной и металлической пыли с любых поверхностей, в том числе влажных. Поддерживает подключение электрооборудования, работает достаточно тихо. Мощность устройства составляет 1200 Вт.

Средняя цена строительного пылесоса Hitachi стартует от 11000 рублей

First Austria 5546-3

Строительный пылесос с аквафильтром и функцией выдува воздуха обладает мощностью 1400 Вт. В комплекте идут несколько насадок, в том числе щелевая, предусмотрена функция сбора воды. К недостаткам модели пользователи относят большую массу — 7 кг.

Купить пылесос First Austria можно от 4800 рублей

Karcher SE 4002

Долговечный промышленный агрегат для сухой и влажной уборки вмещает 18 л мусора. Предусмотрены мешок и аквафильтр, есть насадка для мягкой мебели. В сравнении строительных пылесосов модель выигрывает за счет низкого уровня шума 69 дБ.

Средняя стоимость Karcher SE 4002 начинается от 18000 рублей

Karcher WD 7 Premium

Мощный агрегат 1800 Вт предназначен для сухого сбора пыли. Вместительность контейнера для мусора составляет 25 л, устройство может всасывать разлитую воду и работать на выдув. К плюсам пользователи относят достаточно длинный сетевой шнур — 6 м.

Приобрести Karcher WD 7 можно от 11000 рублей

Einhell TC – VC1812 S

Недорогой строительный пылесос отличается маневренностью и легкостью. При мощности 1250 Вт вмещает 12 л сухой пыли, в комплекте есть насадки для щелей и паркета. А вот длина шнура равна всего 2,5 м, что может вызывать неудобства.

Цена Einhell TC стартует от 3600 рублей

Bosch Gas 12-25 PL

Надежный мощный агрегат с пылесборником 25 л обладает разрежением 200 Мбар. Оснащен фильтром НЕРА с очисткой выхлопа 99,9%, укомплектован встроенной розеткой для инструментов. На корпусе есть переключатель мощности.

Средняя цена Bosch Gas составляет 14100 рублей

Karcher MV 6 P Premium

Практичный строительный пылесос для сухих и влажных отходов подходит как для обычной уборки, так и для очистки помещения после ремонта. Вместимость контейнера составляет 30 л, есть функция сбора воды, предусмотрено автоматическое сматывание шнура 6 м.

Купить Karcher MV 6 P можно от 19000 рублей

MIE Ecologico Maxi

Достаточно дорогой итальянский агрегат с аквафильтром и сепаратором обладает мощностью 1400 Вт. Вмещает 16 л мусора, поддерживает сбор воды и подходит для проведения влажной уборки. Уровень шума составляет всего 64 дБ, к плюсам можно отнести длинный шнур 8,2 м.

Цена строительного пылесоса MIE Ecologico начинается от 41000 рублей

Arnica Hydra Rain Plus

Строительный пылесос с аквафильтром и НЕРА 13 вмещает 8 л мусора. Сила всасывания составляет 350 Вт, агрегат отлично справляется с сухой пылью любого типа и сбором жидкости. В комплекте предусмотрено множество дополнительных насадок, в том числе турбощетка. Шнур средний по длине — 5,5 м, но зато есть функция автоматического сматывания.

Стоимость Arnica Hydra Rain стартует от 16000 рублей

Bort BSS-1015

Недорогой строительный пылесос обладает мощностью всего 1000 Вт, но при этом демонстрирует хорошую силу всасывания 285 Вт. Подходит для сухой уборки, мешок вмещает 15 л мусора, есть комбинированная насадка в комплекте для ковра и пола. К минусам можно отнести большую шумность 78 дБ.

Цена Bort BSS-1015 стартует от 4500 рублей

Когда стоит использовать строительный пылесос

Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.

Кусочки пенопласта и полиэтиленовой пленки, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.

Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.

Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.

Именно в таких условиях лучшим решением будет использование строительного пылесоса.

Удобное хранение для велосипедов

Даже если в квартире всего один велосипед, зимой его нужно определить на хранение и часто таким местом выступает гараж. А если передвижных средств несколько, может так получится, что и для машины места уже не останется.

Прекрасный выход – закрепить специальные кронштейны, которые могут иметь разнообразную форму, на стене или потолке. С наступлением сезона велосипеды просто снимаются, при необходимости можно демонтировать или переместить крепёж поближе к входу. Кроме того, удобные приспособления подходят для хранения многих предметов и вещей.

Специальный настенный крепёж для велосипедов

Настенный кронштейн для велосипеда

Потолочное крепление

Стоимость устройств для удаления и сбора древесных отходов

Стоимость как отдельных узлов, так и готовых систем зависит от многих факторов, основным из которых является производительность, то есть объем перекачиваемого за единицу времени воздуха.

мешки из иглопробивной ткани

Такие мешки пропускают воздух, но задерживают стружку, опилки и мелкую пыль. После заполнения мешок выкидывают, а на его место устанавливают новый.

Более дорогие фильтры работают на циклонном эффекте, хотя и среди них встречаются модификации с мешками.

Самые дорогие – это полноценные пластиковые или металлические циклоны, обладающие большим бункером, что позволяет использовать их для сбора отходов обработки древесины с целью последующего вывоза.

На стоимость воздуховода влияет и материал, из которого он изготовлен, поэтому самые дешевые шланги делают из ПВХ, более дорогие и гибкие — из полиуретана. Мы подготовили таблицу, в которую включили различные варианты готовых устройств и вентиляторов, некоторые из которых используются и на промышленных объектах, чтобы вы могли примерно оценить их стоимость:

Модель	Назначение	Описание и характеристики	Цена рублей	Сайт продавца или производителя
Анкорд ВУ-5000	Стружкоотсос	Основа устройства – пылевой вентилятор, к которому подключают 1-4 фильтрующих блока, состоящих из «Циклона» и фильтра тонкой очистки. Стружкоотсос перекачивает за час 5900 м3, при этом скорость воздуха на входе устройства составляет 66 метров. Подходит для обслуживания нескольких станков небольшой производительности.	52000	vacuum-press.ru
УВС-7000	Аспирационная установка	Основа установки – центробежный вентилятор мощностью 5,5 кВт, перекачивающий 7000 м3 в час. В составе установки 4 фильтрующих устройства, состоящих из циклонного и бумажного фильтров. Из-за большого входного диаметра воздухопровода скорость воздуха на входе составляет 28 м/с.	66000	scperun.ru
ВР 01-4.5	Центробежный вентилятор высокого давления	Центробежный вентилятор высокого давления, масса 65 кг, мощность электромотора 5,5 кВт, производительность 7000 м3 в час, может быть использован с любым фильтрующими элементами. Диаметр патрубка 280 мм.	50000	www.eventa-k.ru
ПУА-М-1500	Стружкоотсос	Аппарат небольшой мощности, за час перекачивает 1500 м3 воздуха и может обслуживать 1-3 станка. Штатно оснащен фильтром-мешком, можно дополнительно подключить еще 2 таких же фильтра.	37000	www.ekovent.ru
JCDC-3	Циклонная очистная установка	Очистная установка состоит из вентилятора высокого давления и многофункционального фильтра типа «Циклон». Фильтр этой конструкции лучше очищает воздух, чем его аналоги с мешками, а также разделяет загрязнения по размеру фракции, поэтому мелкие опилки и пыль собираются в одну емкость, а крупные опилки и стружка в другую.	140000	jet-online.ru
Корвет 60	Пылесос для сбора стружки	Пылесос мощностью 750 вт, оснащен одним фильтром-мешком. Может обслуживать станок небольшой производительности работающий непродолжительное время. Чаще всего этот пылесос применяют в домашних мастерских, подключая его поочередно к различным станкам.	7920	enkor.ru
PO50	Шланг для вентиляции	Полиофеновый шланг для систем аспирации, усилен металлической спиралью, длина 10 м, диаметр 50 мм.	1970	bi-teh.ru
Uniflex PUR.05.90.10	Шланг для вентиляции	Полиуретановый шланг для стружкоотсосов, диаметр 90 мм, длина 10 м	5240	cmt-shop.ru

Правильное хранение удочек

Для любого рыбака удочки на вес золота, к ним они относятся не менее бережно, чем к машине. Когда запутывается леска – это становится настоящей проблемой. Можно организовать правильное их настенное или потолочное хранение с помощью подручных материалов. Ловите несколько идей:

для настенного хранения понадобится труба ПВХ и вспененный полиэтилен. Высверлить в пластике отверстия на требуемом расстоянии, сделать прорези на палке и закрепить их друг над другом;

Расстояние между палками выбирается исходя из длины удочек

второй вариант – закрепить удочки под потолком. Здесь идей очень много: пластиковые трубы, крепёж кронштейнов, фиксация досок с прорезями. Каждый владелец сам выберет более приемлемую идею.

Описание, виды

Преимущества использования стружкоотсосов на производстве На производственных предприятиях, в столярных мастерских используются как небольшие столярные пылесосы, так и стружкоотсосы. Строительные пылесосы предназначены не только для удаления строительных отходов, они используются везде, где есть большие объемы мусора. Они применяются:

• на складах и в гаражах;
• в парках, во дворах для уборки листьев;
• в помещениях после проведения ремонта;
• на производстве;
• в мастерских.

Столярные пылесосы подразделяются на две группы:

1. Полупрофессиональные — отличаются от бытовых большей мощностью. Они предназначены для уборки в небольших мастерских и гаражах.
2. Профессиональные — в этой категории для столярных мастерских используются стружкоотсосы. Они предназначены для удаления древесной пыли и стружки. Отличительной особенностью устройства является большой объем.

Наличие строительного пылесоса дает ряд преимуществ:

1. На рабочем месте всегда будет поддерживаться чистота.
2. Отсутствие мусора улучшает качество и точность выполняемой работы.
3. Увеличивается ресурс использования инструментов, насадок, расходных материалов.
4. На проведение уборки, очистки инструмента будет уходить намного меньше времени.

Важно! Наличие пылесоса для столярной мастерской поможет поднять производительность и принесет экономию владельцу!

Хранение колёс

Ни один гараж не обходится без колес, у каждого автовладельца, как минимум, 4 штуки дожидаются своего сезона. А если их больше – удобнее для них продумать настенное хранение или установить специальную полку. Колёса без дисков нельзя подвешивать, для них оптимальным решением будет вертикальное расположение на стеллажах. Совершенно иная ситуация для покрышек с дисками, их можно крепить к потолку и размещать вертикально.

Памятка по вариантам хранения колес с дисками и без них

Оптимальное решение – подготовить специальные стеллажи на удобной для автовладельца высоте, чтобы он мог самостоятельно поместить резину на хранения и снять её. Если позволяет площадь, проще всего установить полку на полу, так хозяин гаража сможет просто на неё закатить каждое колесо.

Настенное крепление колес

Хранение колес на специальной полке

Небольшая полочка для вертикального хранения колес

Стружкоотсос и циклон своими руками

Подготовительные работы

• разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
• покупка и тестирование электродвигателя;
• подготовка материалов, инструментов;
• составление чертежа.

Необходимые инструменты

• дрель;
• лобзик;
• шуруповёрт;
• нож;
• струбцины;
• карандаш;
• циркуль.

Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.

Материалы и крепеж

Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.

Полезный совет! Главное, чтобы разница между самыми большими диаметрами вёдер составляла 70 мм.

Дополнительно потребуется:

• фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
• самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
• универсальный герметик на гелиевой основе.

Изготовление циклонного фильтра

Процесс самостоятельного изготовления фильтра включает несколько этапов:

1. Монтаж фиксирующего кольца.
2. Фиксация бокового патрубка.
3. Прикрепление верхнего ввода.
4. Монтаж фигурной вставки.
5. Сборка фильтра.

Создание фиксирующего кольца и фигурной вставки

1. Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
2. Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
3. После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
4. Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.

Установка фиксирующего кольца

Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.

1. Используем для этого самонарезающие винты.
2. Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
3. Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
4. Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.

Полезный совет! Обеспечьте герметичность всех соединений, перед установкой деталей, смазав их герметиком.

Установка бокового патрубка

Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.

Установка верхнего ввода

1. Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
2. Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
3. Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
4. Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.

Сборка циклонного фильтра

Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:

1. Верхний патрубок прикрепляется к пылесосу.

2. Входящий под углом сбоку отвод подсоединяется к шлангу.
