Лучшие идеи как сделать шип паз ручными фрезерами, подробная инструкция

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Установка задних стенок в шкафчики или комоды и донышек в выдвижные ящики дополнительно усиливает всю конструкцию. Наконец, паз облегчает сборку, определяя положение частей и удерживая их от проскальзывания.

Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

Рис. 1

. Основное соединение в паз.Рис. 2 . Модифицированное соединение паз/шип.

Если такие «проходные» углы не годятся или неприглядны, используйте модифицированное соединение (рис. 2), которое называется паз/шип.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

https://youtube.com/watch?v=aDVf2Crm9p8

Originally posted 2018-07-04 07:37:46.

Общие сведения

Ручной электрический фрезер относится к самым полезным инструментам, использующиеся при обработке древесины. Это хорошо понимают плотники и столяры. Они его приобретают одним из первых при комплектации своих мастерских. Ведь он заменяет большое количество ручных инструментов, включая пилы, стамески и рубанки.

В столярных и плотницких мастерских обычно этот электрический инструмент применяется вместе с шаблоном для фрезера. Такое дополнение делает более простым процесс управления механизмом. Использование вспомогательных приспособлений облегчает обработку поверхностей. С их помощью она выполняется наиболее аккуратно и точно.

Дополнительные устройства мастера используют, когда необходимо:

• сделать отверстие в изделии;
• вырезать фигурную деталь;
• обработать кромку заготовки.

Настройка упора для обработки деревянной деталиИсточник ita.tools

Само фрезерование используется при создании узоров и орнаментов. Оно широко применяется во время установки петель, замков, угловых профилей. Фрезеровочный электроинструмент облегчает процесс создания фаски. Он позволяет быстрее закруглить кромку различных заготовок. Чтобы каждая из таких операций выполнялась в максимально удобных условиях, и используют вспомогательные устройства.

Шаблон с фиксаторами для врезки замков в деревянные двериИсточник express-novosti.ru

Как сделать своими руками

Чтобы сделать лифт своими руками необходим определенный набор инструментов, а также инструкции и чертежи. Есть несколько вариантов из чего собрать такую конструкцию. Наиболее популярный – домкрат. А как изготовить токарно-фрезерный станок по дереву с ЧПУ своими руками.

Что понадобится, чтобы сделать

Для изготовления подъемного механизма собственными силами понадобится целый список инструментов, технических устройств и различных материалов. Следует иметь:

• непосредственно фрезер, с нее предварительно снимают ручки;
• электродрель;
• обыкновенный домкрат для автомобиля;
• текстолитовый или металлический лист;
• бруски из дерева (сечение квадратное);
• профиль из алюминия;
• фанеры и ДСП;
• металлические направляющие;
• резьбовая шпилька;
• гаечные ключи, плоскогубцы и отвертки разных размеров;
• сверла разных диаметров;
• эпоксидный клей;
• угольник, линейка, рулетка для измерения.

Также может понадобиться болгарка и сварочный аппарат. Все зависит от конкретной схемы сборки, поскольку вариантов несколько.

Инструкции и чертежи

Домашние мастера используют для изготовления подъемного механизма чаще всего стандартный машинный домкрат. Но есть также конструкции, составными частями которых являются: опорный диск с резьбовой шпилькой и диском маховиком, есть варианты с цепной передачей и микролифты. Для каждой системы отдельная инструкция по изготовлению.

Из домкрата

Принцип действия данного механизма основан на поднимании и опускании рабочей головки фрезера при помощи управления стандартным домкратом от автомобиля.

Алгоритм изготовления:

1. Из ДСП или 15-миллиметровой фанеры следует изготовить короб, который необходимо прикрепить к нижней части рабочего стола. Короб одновременно является защитным кожухом для всех приспособлений и опорным устройством конструкции.
2. Внутрь короба должен вместиться домкрат и ручной фрезер, который присоединен к подвижной части домкрата.
3. Домкрат прикрутить снизу кожуха-опоры.
4. Ручной фрезер присоединить к внутренней поверхности столешницы верстака.
5. Опорной пластиной в таком устройстве будет служить металлический или текстолитовый лист.

При желании можно добавить к конструкции электропривод, но это будет уже более дорогое оборудование.

С резьбовой шпилькой

В данной конструкции необходима резьбовая шпилька, небольшой маховичок и опорный диск. Инструкция по изготовлению:

• необходимо обзавестись доской, толщина которой 1.8 см и выпилить круг – это опора для ручного фрезера;
• в центре круга выпилить отверстие диаметром в 1 см, сюда помещается резьбовая шпилька, длиной не меньше 5 см;
• соединить шпильку с опорной площадкой при помощи двух гаек и шайб;
• нижнюю часть шпильки соединить с маховиком;
• в днище отверстия, через которое будет пропущена нижняя часть шпильки, встраивают фланцевую гайку. Она будет отвечать непосредственно за функционирование всего механизма.

Также в этой конструкции можно использовать механизм, который будет обеспечивать электроинструменту движение вбок.

С цепной передачей

Этот вариант изготовления занимает больше времени. Конструкция представляет собой рамку, где нижняя фрезерная пластина соединена с верхней при помощи шпилек, которые являются основным рабочим инструментом, по которому идет перемещение подвижной вставки.

Подвижная вставка – двухслойная пластина, между слоями которой вставлены гайки с посаженными на них звездочками. Ведущая звездочка насажена через втулку на вал

Важно, что у ведущей и ведомых звездочек соотношение зубьев должно быть 1:2. Для конструкции можно использовать стандартную велосипедную цепь

Необходимо обязательно обеспечить натяжение цепи, чтобы конструкция нормально работала. Для этого в конструкцию необходимо вмонтировать металлический полумесяц, который будет иметь натяжение на одном из углов и при этом свободно поворачивается. Рядом монтируется эксцентрик, при повороте которого полумесяц будет поджат слабее или сильнее, что обеспечивает натяжение цепи.

Микролифт

Микролифт можно сделать совсем просто на основе ходовой гайки и троса. Для начала необходимо закрепить площадку для нижнего ролика лифта. Затем следует подогнать высоту ролика и форму площадки. Перед установкой шпильку необходимо подогнать под размеры при помощи токарной установки. В итоге получится шпилька-вал.

На тросе необходимо сделать петлю. Затем устанавливается маховик, а петля закрепляется на ходовую гайку в направляющей. В результате 10 поворотов маховика могут дать 9.5 мм перемещения фрезы.

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом. Кромку для резки следует затачивать под 7-10-градусным углом. Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся. Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать

При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены. Фреза обязательно должна быть закреплена в цанге перед началом проведения работ

Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента. Деталь, которая будет обрабатываться, обязательно должна иметь некую опору. При проведении работ следует выставить правильный уровень врезки по глубине. Чтобы при работе пыли выделялось не очень много, можно применить пылесос.

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов.

Заводские параллельные упоры

От возможности купить параллельный упор не отказывается ни один квалифицированный мастер. Сейчас изготовление дополнительных устройств для фрезеров выполняют многие производители, часть из которых хорошо известна строителям, плотникам и другим мастерам. К популярным брендам относится Bosch, Makita, Kreg, Интерскол и так далее. Рассмотрим некоторые часто используемые модели.

Keepwork 800Х110 мм

Эта модель представляет собой боковой упор с основанием из анодированного алюминия. Для его фиксации на фрезерном столе используются алюминиевые уголки. Ровно по центру приспособления имеется отверстие, созданное специально для работы фрезы. Через него еще происходит удаление стружки. В конструкции также присутствуют щетки. Для их изготовления производитель использовал МДФ. В щетках имеются отверстия, через которые выполняется их крепление к упорному устройству. Этот параллельный упор продается вместе с патрубком для присоединения шланга пылеудаления.

Видео описание

Посмотрев это видео, можно узнать, как мастер выполняет доработку параллельных заводских упоров для фрезерного электроинструмента:

Kreg PRS1015

Это универсальная модель устанавливается на фрезерном столе со столешницей, у которой толщина не более 38 мм. Для ее изготовления производитель использовал анодированный алюминий. Устройство позволяет настраивать прямой угол. Его фиксация выполняется с помощью двух зажимов. Приспособление точно позиционируется относительно оси фрезы благодаря наличию размерной шкалы. В конструкции также имеются подвижные накладки. Именно к ним осуществляется прижим заготовки во время фрезеровки.

DeWalt DE6913-XJ

Данная металлическая универсальная модель оснащена микрорегулировкой. Из-за ее наличия обеспечивается хорошая точность во время фрезеровки. В конструкции также предусмотрена система для удаления пыли. Поэтому стружка не попадает на мастера и не мешает выполнению работы. Эта модель весом 1,62 кг специально разработана для фрезеров DeWALT.

Видео описание

В данном видеоролике плотник рассказывает о параллельных упорах Makita:

https://youtube.com/watch?v=iM1AS8sXD4E

Параллельный упор для ручного электрофрезера предназначен для точного выполнения прямолинейных резов. Он упрощает обработку кромок деревянных заготовок и облегчает создание пазов в деталях. Упорное приспособление для электрического фрезера выпускают многие производители инструмента. Нередко мастера используют такие модели, как Kreg PRS1015, DeWalt DE6913-XJ, Keepwork 800Х110 мм.

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость выпилить паз в доске своими руками, запаситесь терпением и нужными инструментами:

1. Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
2. Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
3. Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

1. Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
2. Высота и длина паза должны соответствовать размерам планки.
3. Приготовьте карандаш и линейку для разметки.
4. Определитесь с координатами пропила и отметьте его.
5. Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
6. Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
7. Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

1. Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
2. Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
3. Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
4. Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
5. Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

1. Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
2. Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
3. Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
4. Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
5. Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

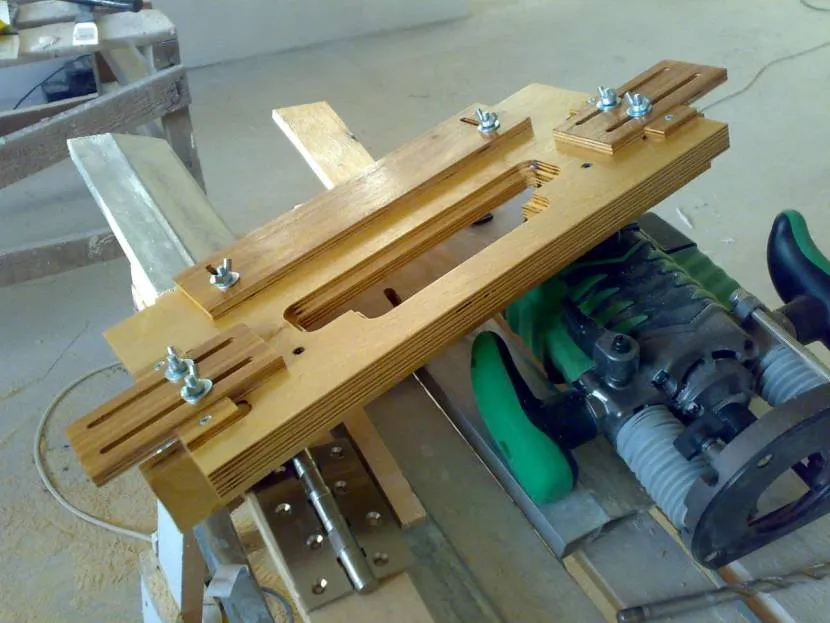

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Циркули

Циркуль для фрезера

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Область применения

Соединение шип — паз нашло применение во многих сферах нашей повседневной жизни. Например, при обустройстве полов помещений по такому принципу стыкуют такие привычные всем покрытия, как ламинат, паркет, паркетная доска, обычная половая доска, плиты из ДСП, ДВП или МДФ.

Дерево, как один из самых экологически безопасных материалов, применяют для изготовления самой различной мебели (от простой кухонной табуретки до дизайнерского гарнитура для гостиной или столовой), рулонных пластинчатых штор, жалюзи и многого другого. И все эти изделия в основном изготавливают с применением соединения шип — паз.

При строительстве деревянных каркасных построек, домов из бруса, при обустройстве балочно-стропильной конструкции потолка и крыши также не обойтись без обустройства выступов и углублений.

Свободное фрезерование

Фрезеры также используются при изготовлении различных табличек, вывесок, низкопрофильных рельефных орнаментов и узоров для нанесения резьбы на плоских древесных материалах. При свободном фрезеровании часто применяются фрезы для У-образных пазов, так как даже твердые породы древесины легко подаются под их заостренными кончиками. Прямые фрезы тоже подходят, но потребуется отрегулировать машину на небольшую глубину обработки

Поскольку важно вести инструмент достаточно плавно и непрерывно, выбирайте шрифты и узоры, способствующие такой работе

Стандартные 6уквы лучше всего выполнять по шаблону или трафарету. Места с плотной текстурой отклоняют фрезу. Чтобы избежать неожиданного ухода фрезы с требуемого направления, держите фрезер за базу, слегка касаясь руками поверхности изделия.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Читать также: Зарядка 12 вольтового аккумулятора своими руками

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
