Как правильно выполнить ремонт болгарки bosch своими руками

Как подобрать электродвигатель под определенный диаметр диска

Все зависит от мощности будущего агрегата и рекомендуется подбирать двигатели с ременной передачей, которая стабилизирует вращение и передаст крутящий момент на вал циркулярной пилы.

Зависимость мощности от диаметра диска:

• диск диаметром 35 см. Потребует мощности в 1 кВт;
• диску до 17 см. В диаметре достаточно мощности 500 Вт.

Мощностью в 500 Вт обладают двигатели стиральных машин типа «Ока» или «Малютка». Но использование таких двигателей без регулятора мощности может привести к тому, что пильный диск начнет рвать древесину и застревать в ней.

Самый ответственный этап в создании циркулярной пилы из разных составляющих – это подключение электродвигателя. Если при этом мероприятии допустить ошибки, то стабильной и качественной работы циркулярной пилы ожидать не следует.

Также рекомендуем почитать интересную статью-руководство о том, как сделать циркулярку из двигателя стиральной машины.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Какой ремонт болгарки своими руками может сделать пользователь

Хотя болгарка и не является инструментом особой сложности, выполнить ремонтные работы пользователь может не на всех узлах.

Наряду с простой заменой подшипников или шестеренок редуктора есть такие неисправности, которые невозможно произвести без особой оснасти или приспособлений.

• Для выпрессовки ведомой шестерни понадобится пресс. Намотать ротор без приспособлений не удастся.
• К таким неисправностям относится выход из строя ротора. Для простого потребителя такая неисправность заканчивается походом в сервисный центр.
• Продвинутые пользователи могут возродить сгоревший ротор, имея определенные навыки и понятия. Но иногда проще купить новый, чем заниматься перемоткой.

Для большинства пользователей ремонт болгарки своими руками ограничивается определенным кругом неисправностей.

Систематизация неисправностей электрической части УШМ

1. Самая простая неисправность, по которой не включается болгарка – обрыв провода питания. Чаще всего обрыв бывает в шнуре питания возле вилки или на входе в инструмент. Неисправность легко устраняется заменой шнура питания или удалением оборванного куска провода.
2. Усиление нагрева в районе установки угольных щеток. Чаще всего такая неисправность появляется вследствие укорачивания угольных щеток меньше номинального размера. Длина угольных щеток не может быть короче 8 мм.
3. Западание кнопки включения болгарки. Неисправность связана с выгоранием внутренних контактов в кнопке. Устраняется полной заменой выключателя на новый.
4. В некоторых моделях УШМ применено устройство, позволяющее плавно регулировать обороты болгарки. Регулятор оборотов УШМ улучшает плавность включения болгарки и предупреждает закусывание рабочего органа. Ремонт регулятора оборотов УШМ заключается в полной его замене.

Группирование неисправностей по механической части УШМ

1. Появление посторонних шумов в редукторе болгарки, нагрев редуктора. Неисправность связана с разрушением подшипника опорного, изнашиванием зубьев шестеренок редуктора, высыханием смазки. Устраняется заменой шестеренок при высоком износе зуба. При незначительном износе зубьев шестеренок можно попробовать это исправить. Профиль зуба исправляется вручную, припиливанием при помощи круглого надфиля и дрели. Смазка заменяется на новую при каждом ремонте редуктора. Новую смазку накладывают на тщательно вымытые детали.
2. Замена подшипника требуется при его разрушении или появлении большого люфта. В некоторых моделях подшипник насажен на шпиндель с натягом. Замена требует особой оснастки, в частности, пресса. Детали необходимо охлаждать или нагревать.
3. Замена подшипников на роторе требуется при появлении большого биения. Наличие повышенного биения легко видеть на коллекторе ротора и по интенсивности износа угольных щеток.

Простые неисправности и способы диагностики и устранения своими руками

Если у вас при нажатии на кнопку «Пуск» болгарка не включается, то проверку начинают с осмотра кабеля питания в месте входа в инструмент.

Открутите крышку болгарки и проверьте целостность шнура питания при помощи тестера или фазы. Строго соблюдайте правила безопасности.

Если шнур питания цел, а болгарка не включается, замените кнопку «Пуск».

Если при установке новой кнопки болгарка не заработала, проверьте качество крепления угольных щеток и их плотного прилегания к коллектору ротора.

Сложные неисправности и ремонт УШМ своими руками

Приведенные ниже виды поломок требуют определенных знаний и навыков для их устранения:

• Заклинивание или разрушение подшипников.
• Зализывание или разрушение зубьев шестеренок редуктора.
• Обрыв или короткое замыкание в роторе или статоре.
• Выход из строя деталей цепей управления.
• Разрушение корпуса редуктора.

Как правильно работать и советы по применению

Применение болгарки в качестве цркулярки вовсе не делает этот инструмент более безопасным, именно поэтому работы необходимо выполнять строго в защитном обмундировании, и соблюдать технику безопасности. При работе на самодельной циркулярке нужно учитывать следующие рекомендации:

1. Работы начинать проводить только после того, как инструмент наберет рабочую частоту вращения шпинделя
2. Продолжительность непрерывной работы не должна быть более 15-20 минут, чтобы не допустить перегревания мотора
3. Болгарка должна использоваться только с защитным чехлом, даже несмотря на то, что основная ее часть располагается под столешницей
4. Если частота вращения шпинделя электроинструмента выше 10 000 оборотов в минуту, то от такой скорости в линии реза будет возникать задымление древесины, и как результат, порча внешнего вида и даже возгорание. Чтобы исключить возникновение такого недостатка, скорость вращения шпинделя необходимо уменьшить при помощи специального устройства для снижения напряжения. Снижая напряжение, падает количество оборотов
5. Если в процессе пиления происходит снижение скорости или полная остановка режущего круга, то надо оперативно убрать заготовку, освободив диск от контакта. Если пренебречь этой рекомендацией, то на болгарке может сгореть мотор

Из болгарки сделать циркулярку своими руками не трудно, и для достижения результата понадобится минимум вложений и максимум воображения. Готовый инструмент можно использовать для распиливания досок, брусьев, бревен, ДВП, ДСП и фанеры. С таким помощником в хозяйстве, можно быстро исключить необходимость применения ручной ножовки.

Устройство

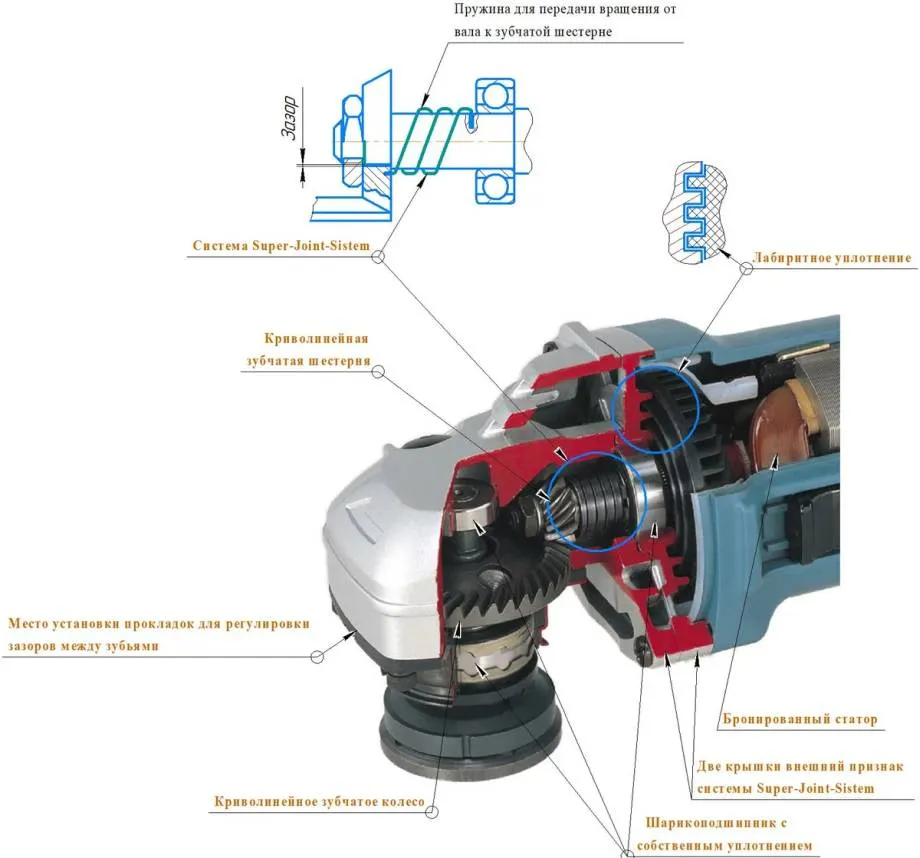

Понимание конструкции болгарки поможет понять, как она работает и, значит, разобраться в причинах и внешних проявлениях неисправностей. В целом, агрегат устроен достаточно просто, хотя некоторые современные модели УШМ оснащаются электронным блоком. Такое дополнение регулирует скорость вращения двигателя, и обеспечивают его плавный запуск.

Корпус

Конструктивно корпус состоит из двух соединенных болтами частей; это и защитный, и несущий элемент. Так как на него монтируется статор, задняя часть выполняется из ударопрочного цветного пластика. Передняя часть – корпус редуктора УШМ. Он изготавливается методом литья из сплавов на основе алюминия и соединяет шестерни с двигателем; кроме того, служит радиатором, отводящим от двигателя тепло.

Иногда корпус выходит из строя. Это может произойти, если вы уронили инструмент или приложили чрезмерную силу, чтобы затянуть зажимные гайки диска. И в том, и в другом случае корпус может треснуть или вовсе сломаться. Предотвратить такую случайность невозможно, починить собственными силами – тоже; поломка требует замены.

Внутреннее устройство УШМ

Двигатель

Если не углубляться в детали, в двигателе можно выделить следующие составные части:

• Статор (сердечник). Неподвижный элемент, создающий э/м поле. Имеет вид наборной конструкции: катушек с медной обмоткой. От числа витков медной проволоки зависят характеристики двигателя; это количество прописывается в технической документации.
• Ротор (якорь). Подвижный элемент, изготовленный из электротехнического железа; располагается внутри статора, крепится на подшипниковое соединение. Также имеет медную обмотку, от параметров которой зависит скорость оборотов детали.
• Электрощетки. Они бывают угольными, графитовыми или металлографитовыми. С их помощью электропитание подводится от кабеля к коллектору якоря. Неисправность щеток заметна невооруженным глазом: их ровное свечение, обычно видное через вентиляционные отверстия, становится прерывистым или вовсе исчезает.

Графитовые щетки: без них УШМ работать не будет

Редуктор

Это элемент, который передает вращающий момент от электродвигателя (от якоря) на рабочий диск и обеспечивает его вращение. Именно от него зависит, сколько оборотов будет делать шлифовальный круг. Внешне редуктор выглядит следующим образом:

• Все элементы закрепляются внутри прочного легкосплавного корпуса. Корпус оснащен отверстием для установки дополнительной рукоятки.
• Основная часть – пара конических шестеренок разного диаметра с понижающим передаточным звеном: ведомая, планетарная и ведущая, солнечная шестерня.
• Вращение шестеренок контролируется парой подшипников, установленных на оси.
• Вал с одной стороны имеет резьбу. Здесь устанавливается рабочий (обрезной) диск, который крепится гайкой.

Комплектация: обязательная и дополнительная

В конструкции инструмента есть и другие детали, некоторые из которых необязательны:

Разделительная муфта. Она предотвращает обратный удар (отдачу), если диск во время работы заедает. По сути, это два плотно прижатых диска, не дающих валу ротора резко остановиться.

Узел передачи движения от вала к зубчатой шестерне

• Функция регулировки оборотов (плавный пуск, есть не во всех УШМ). Шпиндель – перпендикулярный вал с приводом от понижающего углового редуктора. Благодаря регулировке его запуска снижается нагрузка на механическую часть и электрику инструмента. В обычных устройствах при запуске подается избыточное напряжение.
• Система SJS (специальная система привода с муфтой). Гасит рывки инструмента, если заклинивает отрезной (шлифовальный) диск или случается перегрузка двигателя. Система призвана защищать исполнителя и двигатель, имеется не во всех моделях.
• Кнопка быстрого съема и замены диска. С ее помощью блокируют планетарную шестерню перед откручиванием гайки-фиксатора диска.
• Гайка-фиксатор. Зажимает отрезной диск в рабочем положении; чтобы ее затянуть, используют ключ.
• Цилиндрическая гайка. Нужна для крепления шлифовального круга, затягивается также при помощи ключа.

Возможности современных моделей

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом

Проверка и ремонт коллектора

Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.

После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Изготовление приспособлений самостоятельно

Для облегчения работы на УШМ были придуманы всевозможные конструкции, которые увеличивают её функции. Наличие оснастки даёт возможность применять УШМ как ленточный шлифовальный станок. Приспособления для болгарки изготовить своими руками несложно, к тому же обойдётся гораздо дешевле.

Приспособления для болгарки

• Штатив
• Фиксатор
• Фрезер
• Стусло
• Штроборез
• Удлинитель

Штатив – это устройство, которое освобождает одну руку. УШМ держится лишь одной, а второй рукой есть возможность поддерживать металл и поворачивать его при необходимости. Кроме того, с помощью него легко установить нужный угол отреза. Он позволяет делать работу качественно и безопасно. Станина изготавливается из металлических профилей, автоамортизатора, иногда даже применяется фанера. Подобное усовершенствование допустимо лишь для станка с дисками 125 мм, при большем размере это опасно, так как приходится убирать кожух. Можно за основу брать разные варианты или сделать свой чертёж. Главное, чтобы надёжно крепился инструмент. Самый удобный способ – когда болгарка закрепляется за кожух защиты. Необходимо всего 2 болта на 10 и 2 гайки, которые крепятся на наружную часть кожуха. Ещё 2 пластины и труба, на которую все и привинчивается. А выключатель стоит сделать не фиксируемый, можно ножную педаль, тогда при нестандартной ситуации легко остановить станок. Если конструкция для резки металла получилась прочная, то можно применять её для распилки дерева.

Фиксатор – зажимов много, но самый лучший вариант для крепления болгарки – тиски. Они прочно держат, и нет надобности поддерживать рукой, тем самым уменьшается риск получения травмы. Поворотные тиски увеличивают возможности машинки (косой рез). При установке нужного диска или напильника в тиски получается точильная машинка, но, открутив, можно заняться работой вручную. А закрепляя поперёк диска упоры с прорезью, обработку можно получить очень точную. Самый популярный вариант – это ленточная пилорама из УШМ. Необходимо всего лишь иметь надёжную станину и хорошо укрепить станок.

Фрезер – ещё одно приспособление для болгарки. Станок имеет мощный двигатель, поэтому его можно переделать во фрезер. Для этого следует в проём верстака вывести вал и одеть сверху патрон с головками для фрезеровки. Полученным самодельным приспособлением для болгарки обрабатываются твёрдые породы дерева

Важно помнить, что аппарат не предназначен для такого вида работ, поэтому нужно позаботиться о своей безопасности. Стусло – это поворотная поверхность под шлифовальную машину

С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Стусло – это поворотная поверхность под шлифовальную машину. С помощью данного приспособления легко нарезать под нужным углом плинтуса, багет, профиль

Следует, всего лишь, поставить нужный диск, затем поверхность фиксируется под углом 45 градусов, и станок готов к работе. Можно нарезать любой наличник для деревянного дома или тротуарную плитку.

Штроборез – нужное приспособление для болгарки. Используют для прокладывания проводки, выдалбливая углубления в стене. Однако это небезопасно. При изготовлении насадки на болгарку, работающей на плотном основании, ею можно резать стены на весь диаметр диска. При хорошей подошве для болгарки направляющее перемещение её осуществляется плавно, без особых усилий.

Удлинитель – применяется для слесарных и сантехнических работ в труднодоступных местах.

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

• Исправность сетевой розетки;
• Исправность соединительной вилки;
• Целостность соединительного провода.

Якорь электродвигателя + (Видео)

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

• Найти на корпусе две соосные резьбовые заглушки;
• Аккуратно открутить их;
• Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего. Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра. В результате медные контакты покрываются слоем окислов и ток не проходит на обмотку.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки. Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки. Эту неисправность своими руками устранить сложно, потребуется замена якоря.

https://youtube.com/watch?v=CG4_iK00mYo

Ремонт редуктора + (Видео)

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

• Снять диск, если он был установлен;
• Снять защитный кожух;
• Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

• Поломка или значительный износ зубьев шестерен;
• Поломка вала;
• Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

https://youtube.com/watch?v=yggci_xpxLA

Ремонт статора болгарки + (Видео)

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

https://youtube.com/watch?v=qm-gQu0SEqk

Устройство и электрическая схема болгарки

За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической.

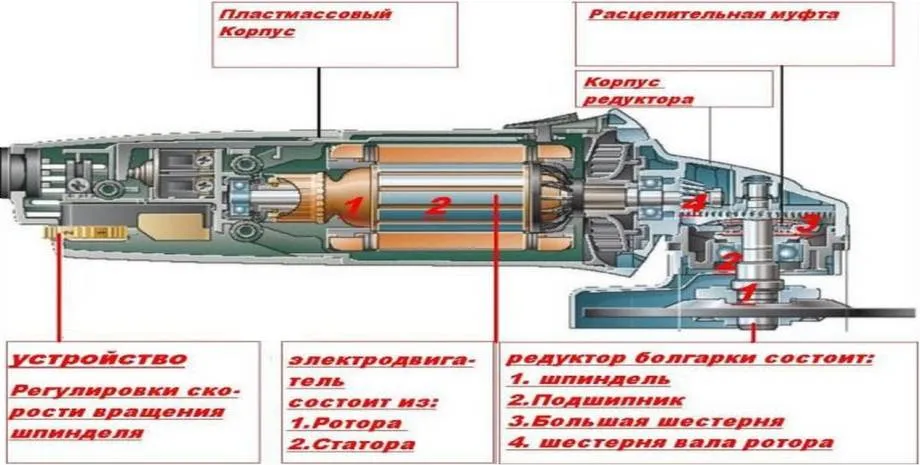

Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.

1. Колесико для регулировки оборов шпинделя агрегата.
2. Электрический двигатель, состоящий из ротора и статора.
3. Пусковая кнопка. Иногда к ней подключается система плавного пуска.
4. Корпус из ударопрочного пластика.
5. Кнопка для фиксации шпинделя (используется при смене инструмента).
6. Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
7. Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
8. Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
9. Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.

На рисунке ниже показана электрическая схема болгарки.

Электрическая часть УШМ имеет следующие элементы:

• электрический кабель с вилкой для подключения к электросети;
• кнопка пуска;
• статор;
• электрические щетки (угольные или графитовые);
• коллектор;
• якорь (ротор).

На следующем рисунке показана схема подключения болгарки, а именно ее двигателя.

Все составляющие электродвигателя выполняют определенные функции.

1. Ротор – это вал, на котором размещены катушки и коллектор. Ротор, вращаясь в магнитном поле статора, передает вращательное движение на редуктор УШМ.
2. Коллектор. Представляет собой часть ротора, к которой подведены все управляющие кабели. Через коллектор проходят электрические сигналы от блока управления к двигателю. Именно к коллектору подсоединяются электрощетки.
3. Электрощетки. Главная их задача — это передача электрического тока от силового кабеля на коллектор.
4. Статор. Представляет собой катушку с определенным числом витков. Задача статора заключается в создании магнитного поля, которое, взаимодействуя с якорем, приводит последний в движение.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.
